提取图像轮廓的2个步骤

1、 findContours函数找轮廓，

2、 drawContours函数画轮廓

轮廓的查找——cv::findContours()

函数cv::findContour是从二值图像中来计算轮廓的，它可以使用cv::Canny()函数处理的图像，因为这样的图像含有边缘像素；也可以使用cv::threshold()或者cv::adaptiveThreshold()处理后的图像，其边缘隐含在正负区域的交界处。

轮廓的层级结构

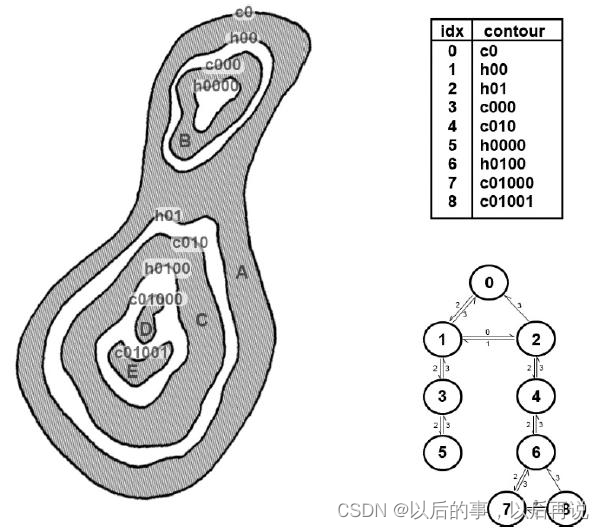

下图所示了cv::findCountour()的基本功能，图的上部是一幅测试图像，其背景为白色，并含有数个彩色的的区域（标签A到E）。图中也绘制出了由cv::findContours()所确定的轮廓。这些轮廓被标记为cX或hX,其中c代表“contour(轮廓)”，h代表“洞（hole）”,而X是一些数字。有些轮廓使用虚线表示的，他们表示白色区域（即非零区域）的外部边界。OpenCV和cv::findContour()对这些外部边界和图中的点线，即内部边界或者是洞的外部边界，进行区分的。

如图的下半部分，OpenCV可以将找到的轮廓组织成轮廓树，表示其轮廓结构的包围关系。对于测试图像中的轮廓，我们将根节点处的轮廓称为c0，而“洞”h00和h01是其子节点。反过来这些子节点又会包含新的子节点以此类推。

表示这种树的方式有很多种，OpenCV中使用数组（尤其是vectors）来表示这种树，其中数组中的每个条目都代表一个特定的轮廓，每个条目包含一个由4个整数组成的集合（通常表示为cv :: Vec4i类型的元素，就像四通道数组中的条目一样）。对于每个节点来说，四个元素所表示的含义分别如下：0号元素表示下一个轮廓（同一层级）；1号元素表示前一个轮廓（同一层级）；2号元素表示第一个子轮廓（下一层级）；3号元素表示父轮廓（上一层级）

drawContours函数的作用

主要用于画出图像的轮廓

函数的调用形式

void drawContours(InputOutputArray image, InputArrayOfArrays contours, int contourIdx, const Scalar& color, int thickness=1, int lineType=8, InputArray hierarchy=noArray(), int maxLevel=INT_MAX, Point offset=Point() )
函数参数详解：

其中第一个参数image表示目标图像，

第二个参数contours表示输入的轮廓组，每一组轮廓由点vector构成，

第三个参数contourIdx指明画第几个轮廓，如果该参数为负值，则画全部轮廓，

第四个参数color为轮廓的颜色，

第五个参数thickness为轮廓的线宽，如果为负值或CV_FILLED表示填充轮廓内部，

第六个参数lineType为线型，

第七个参数为轮廓结构信息，

第八个参数为maxLevel

代码演示

/*
* 轮廓发现
* 1：输入图像转为灰度图像
* 2使用Canny进行边缘提取，得到二值图像
* 3使用findContours寻找轮廓
* 4使用drawContours绘制轮廓
*
*/
#include <opencv.hpp>
#include<iostream>
#include <string>
#include<conio.h
