中型数据中心中的差分晶体振荡器应用与匹配方案

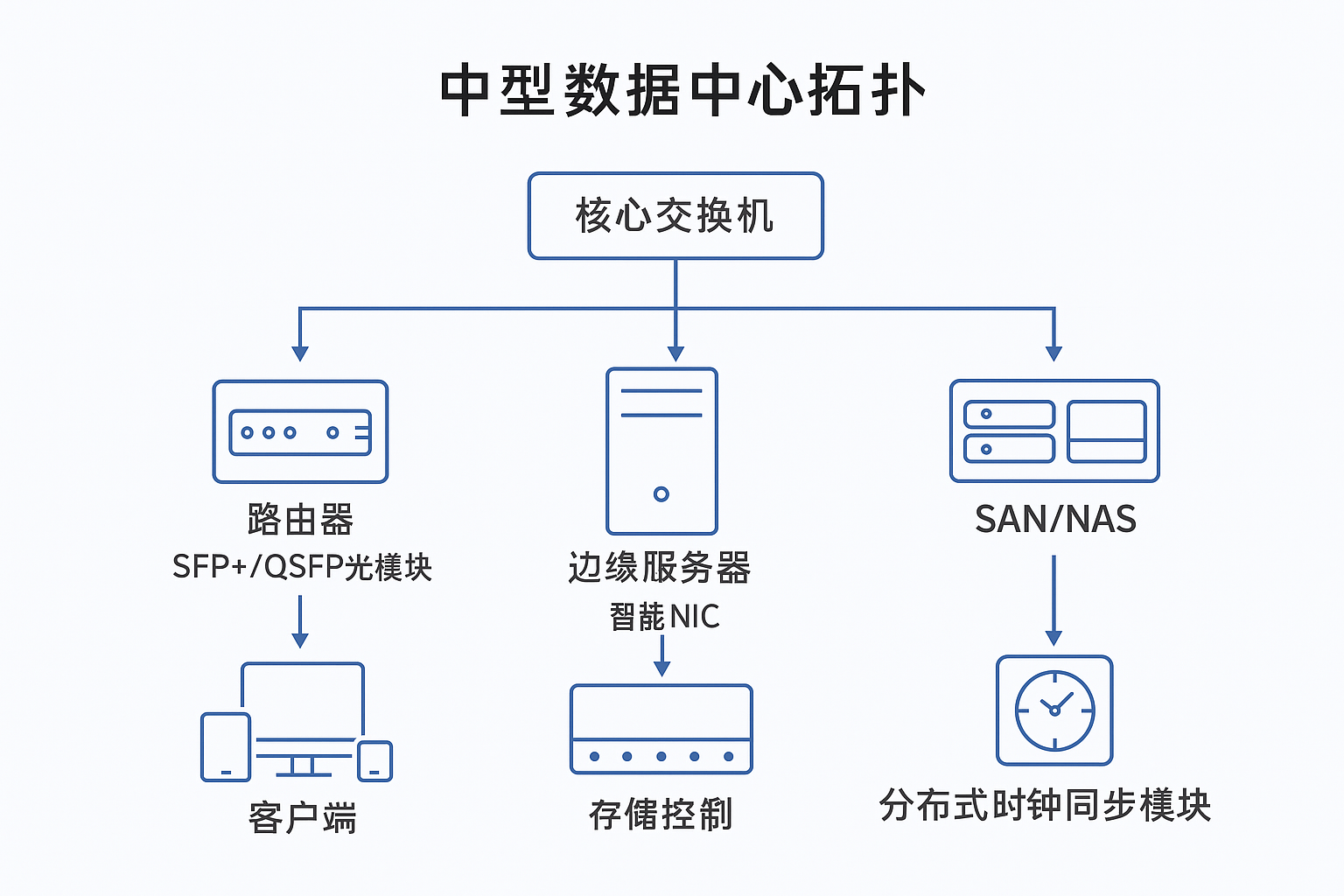

中型数据中心的定义与特点

中型数据中心通常服务于中大型企业、科研机构或地方行业节点，具备50至200个机柜，部署多台服务器、交换设备、存储系统与光通信链路等，强调高带宽、低延迟与高可用性。关键设备对时钟源的稳定性与抖动性能要求显著提升，差分晶体振荡器在其中扮演着核心角色。

中型数据中心典型案例

1. 大型制造企业工业数据中心

应用背景： 服务于制造集团的MES系统、IIoT平台、设备监控与调度，要求实时性与高频次采集能力，具备强大的边缘数据处理与控制反馈能力。

使用设备： 工业级核心交换机、边缘万兆路由器、边缘服务器、分布式NAS或对象存储、SFP+/QSFP光模块、智能NIC、PTP时钟同步模块等。

2. 高校/科研机构智能计算中心

应用背景： 服务于AI训练、大数据建模与图像处理的科研计算平台，要求高速网络与大容量数据同步，需稳定的振荡器提供时钟支持。

使用设备： Spine-Leaf架构交换网络（如BCM/Marvell平台）、GPU集群、100G NIC卡、并行文件系统、FPGA平台、CDR链路模块。

3. 企业级核心业务机房

应用背景： 运行ERP、CRM、OLTP系统等关键业务平台，需高IO能力、低时延响应与高并发处理，具备容灾与跨区域同步能力。

使用设备： 数据中心级交换机、光模块、RAID控制器、企业级SSD阵列、PCIe HBA/NIC、高精度差分振荡器、时间同步模块等。

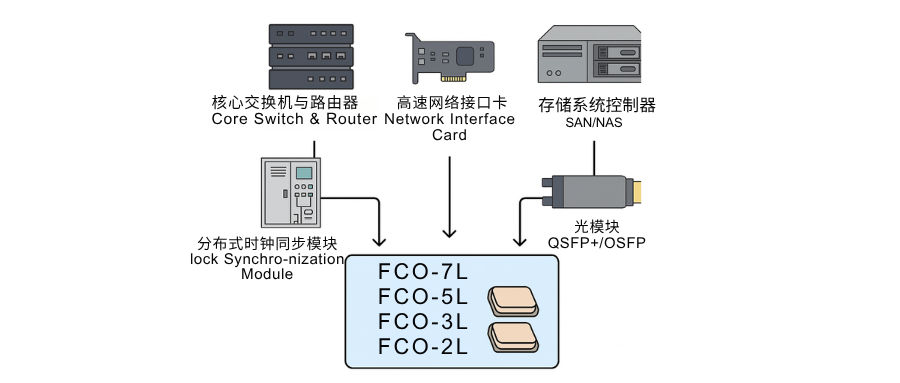

典型设备与匹配方案

1. 核心交换机与路由器

匹配方案：FCO-5L 100MHz / 156.25MHz LVPECL 输出

芯片型号：Broadcom BCM56870、Marvell Prestera 98CX84xx

匹配原因：BCM芯片SerDes链路对频稳与低抖动极为敏感，FCO-5L满足±25ppm与0.2ps抖动，确保大带宽数据同步。

线路布置建议：差分对保持走线对称，终端50Ω至VTT，靠近PHY输入。

2. 高速网络接口卡（NIC）

匹配方案：FCO-3L 125MHz LVDS 输出

芯片型号：Intel E810、Broadcom BCM57414

匹配原因：支持PCIe Gen4的NIC要求时钟误差极小，FCO-3L在高密度部署下提供理想尺寸与热稳定性。

线路布置建议：布线平衡，接地面连续，避免过多跳层。

3. 存储系统控制器（SAN/NAS）

匹配方案：FCO-7L 100MHz LVPECL 输出

芯片型号：Broadcom PM8069、Microchip SmartROC 3108

匹配原因：存储控制芯片支持高速RAID计算，FCO-7L抗干扰能力强，适用于全天候数据中心负载。

线路布置建议：近端AC耦合，使用专用时钟线层，避免穿越电源隔离区域。

4. 光模块（QSFP+/OSFP）

匹配方案：FCO-2L 156.25MHz LVDS 输出

芯片型号：MaxLinear MxL9354、Semtech GN2104

匹配原因：光模块空间极小，抖动要求 <0.3ps，FCO-2L封装紧凑，信号品质优越，完全适配PAM4链路。

线路布置建议：走线避开开关电源干扰源，推荐短线连接到CDR。

5. 分布式时钟同步模块

匹配方案：FCO-5L 100MHz HCSL 输出

芯片型号：TI CDCE6214、Renesas 8T49N241

匹配原因：支持多路输出与可编程合成，需高对称性的HCSL输入，FCO-5L完美匹配低抖动源需求。

线路布置建议：振荡器至PLL不超25mm，使用等长走线差分对。

总结

中型数据中心作为企业与科研机构的核心支撑平台，对差分晶体振荡器的精度、相噪、稳定性要求远高于小型部署。FCom提供的FCO系列产品，封装多样、接口丰富、频率覆盖广，广泛适配核心网络、存储、通信与计算节点。

通过精准选型与合理布线，这些高性能差分晶体振荡器可有效提升数据中心设备间的时钟一致性与传输效率，是构建稳定、可靠、高吞吐量数据中心的关键器件。
