LTE--整体框架、接入网

相比于2、3G设备，4G设备将多个单独的硬件集成到了一起，使后期设备的维护更加方便。

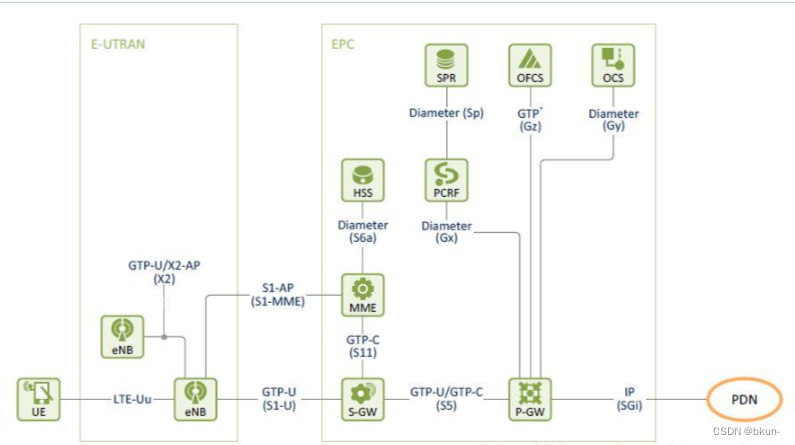

LTE整体框架

LTE整体包含三部分，接入网、承载网和核心网。

LTE接入网

接口

S1接口

包含两部分，基站与MME的连接，ENB-MME，其中S1-MME就是控制面，属于可靠传输，通过光缆的连接接到网管，便于后续网管对设备的监管和维护。

X2接口

属于基站与基站之间的接入，ENB-ENB 基站与基站之间通过光缆接入，相比于2、3G减少了RNC ,因为ENB具有RNC功能，主要在物理层MAC进行调度。

E-RAB是指用户平面的承载，用于UE（User Equipment，用户设备）和CN（Core Network，核心网）之间传送语音、数据及多媒体业务。

E-RAB由S1-u和DRB构成，DRB是ue与enb之间传输E-RAB的承载。

相对于3G的改进

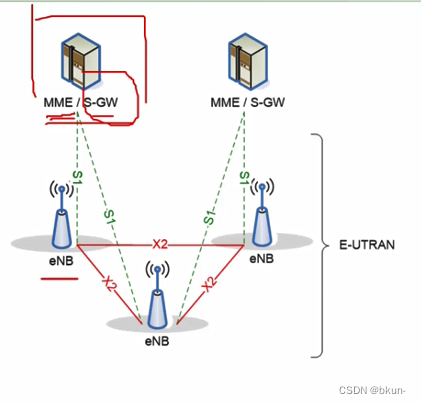

3G室RNC-RNC(无线网络控制器)之间由IUR接口，RNC上面挂了多个基站，所以基站与基站的交互相对比较麻烦们会有一定的时延。具体结构见下图。

X2继承IUR功能，并做了加强。

分类

控制面传输信令必须是可靠传输 用户面传输的数据可以是不可靠传输

控制面

传输信令 保证可靠性 基于ip的可靠连接 利用sctp/x2-ap（流控传输协议）

功能

系统内部的切换 enb与enb之间 移动性管理

（3g中也是rnc）

Enb之间的资源进行监测

用户面

切换业务数据的

基于ip化的切口 udp ip 不可靠连接

GTPU-UDP
