—— 从理论到实战:打造你自己的“降噪耳机”
一、什么是FIR滤波器?
FIR(Finite Impulse Response,有限冲激响应)滤波器是一种非递归数字滤波器:
-
核心特征:输出仅取决于当前和过去的输入(无反馈项)。
-
差分方程:
y [ n ] = ∑ k = 0 M b k x [ n − k ] y[n] = \sum_{k=0}^{M} b_k x[n-k] y[n]=k=0∑Mbkx[n−k]
其中 b k b_k bk 为滤波器系数, M M M 为阶数。
优势:稳定性(无极点)、线性相位(信号不失真),广泛用于音频处理、通信系统。
二、FIR滤波器设计三步曲
1. 确定规格
- 截止频率:要保留(低通/高通)或抑制(带阻)的频率边界。
- 过渡带宽:通带到阻带的过渡区域宽度(影响阶数)。
2. 选择设计方法
- 窗函数法(简单直观)
- 等波纹法(Parks-McClellan算法,优化性能)
3. 系数计算与实现
生成系数 b k b_k bk,并通过卷积运算实时处理信号。
三、Python实战:用窗函数法设计低通滤波器
目标:滤除语音信号中高于1kHz的高频噪声
import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import firwin, freqz, lfilter
# 参数设置
fs = 8000 # 采样率8kHz
cutoff = 1000 # 截止频率1kHz
numtaps = 65 # 滤波器阶数(长度=numtaps)
# 生成FIR滤波器系数(Hamming窗)
taps = firwin(numtaps, cutoff, window='hamming', fs=fs)
# 绘制频率响应
w, h = freqz(taps, fs=fs)
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
plt.figure(figsize=(10,4))
plt.plot(w, 20*np.log10(np.abs(h)), 'b')
plt.axvline(cutoff, color='r', linestyle='--')
plt.title(f"FIR低通滤波器频率响应 (截止频率={cutoff}Hz)")
plt.xlabel('频率 (Hz)')
plt.ylabel('增益 (dB)')
plt.xlim(0, fs/2)
plt.show()
# 生成测试信号:语音+高频噪声
t = np.linspace(0, 1, fs)
signal = np.sin(2*np.pi*500*t) + 0.5*np.sin(2*np.pi*3000*t)
# 应用滤波器
filtered = lfilter(taps, 1.0, signal)
# 结果对比
plt.figure(figsize=(10,4))
plt.plot(t, signal, 'gray', alpha=0.5, label="原始信号 (含3kHz噪声)")
plt.plot(t, filtered, 'r', label="滤波后信号")
plt.xlabel("时间 (秒)")
plt.ylabel("振幅")
plt.title("滤波效果对比")
plt.legend()
plt.xlim(0, 0.02)
plt.show() # 显示前0.02秒细节
运行结果:

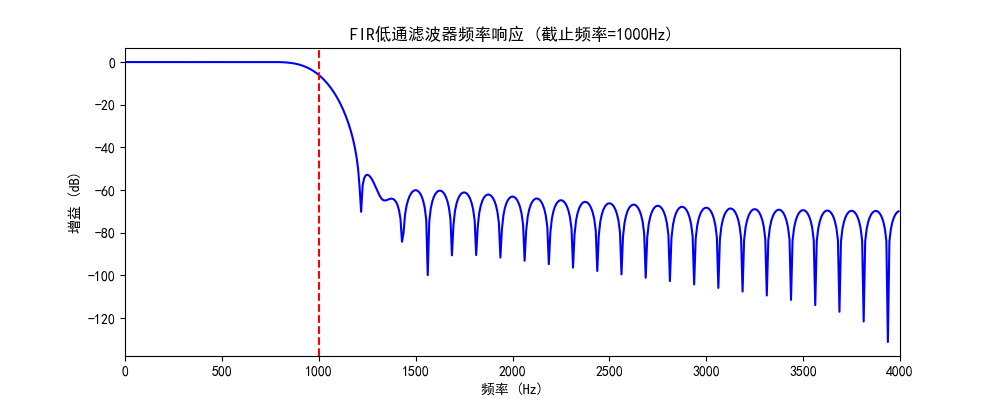

- 频谱图显示截止频率在1kHz,3kHz噪声被抑制
- 时域图可见高频振荡(噪声)被有效滤除
四、关键参数解析
1. 阶数选择
-
公式估计(Kaiser窗):
N ≈ A 14.6 Δ f N \approx \frac{A}{14.6 \Delta f} N≈14.6ΔfA
A A A:阻带衰减(dB), Δ f \Delta f Δf:过渡带宽(Hz)
-
示例:若要求衰减50dB,过渡带宽100Hz → N ≈ 50 / ( 14.6 × 100 / 8000 ) ≈ 274 N ≈ 50/(14.6×100/8000) ≈ 274 N≈50/(14.6×100/8000)≈274
2. 窗函数比较
窗类型 | 主瓣宽度 | 旁瓣衰减 | 适用场景 |
---|---|---|---|
矩形窗 | 窄 | -13dB | 快速实现,精度要求低 |
汉明窗 | 中等 | -41dB | 通用设计(平衡性能) |
布莱克曼窗 | 宽 | -58dB | 高衰减需求(如雷达) |
五、现实应用
- ECG信号去噪:滤除肌电干扰(高频)和基线漂移(低频)
- 软件无线电:下变频和信道选择
- 触觉反馈:滤除马达驱动电路的高频噪声
六、常见问题
- “FIR滤波器为什么延迟大?”
- 因为对称结构需要缓存多个输入样本(延迟=阶数/2)。
- “如何实时处理?”
- 使用环形缓冲区(如FPGA的FIFO)逐帧处理。
动手实验:尝试将 cutoff
改为1500Hz,观察滤波后信号的变化。增加 numtaps
参数,比较过渡带的变化。
