BGP第一个实验

要求所有设备间环回可以相互访问

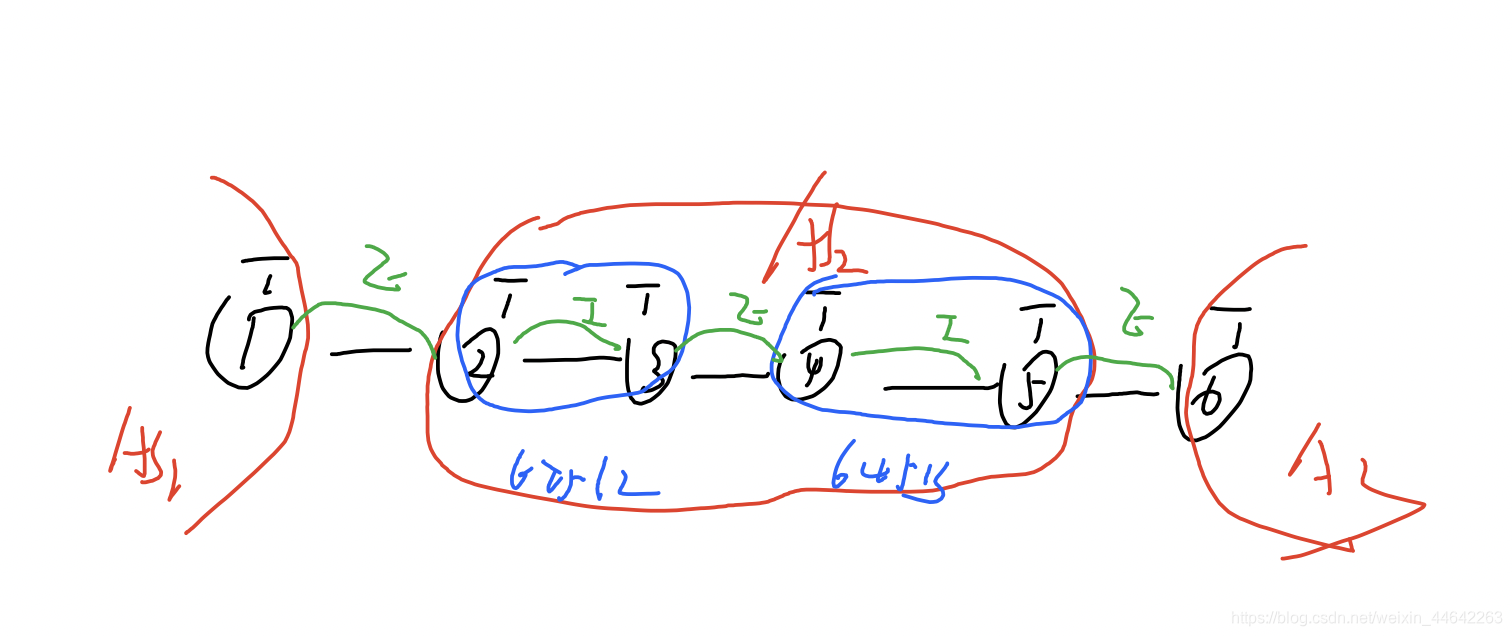

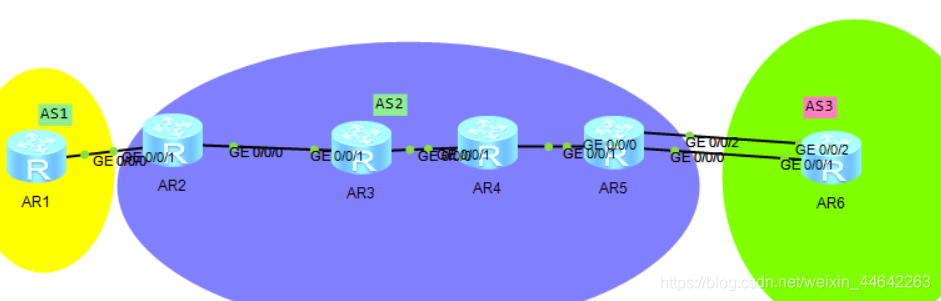

一、拓扑构建

二、配置底层地址（即简单的I地址）

三、配置IGP（OSPF）

[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0

其他AS2区域设备配置同上

四、配置BGP邻居

1、单链路的EBGP邻居

[R1]bgp 1
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 12.1.1.2 as-number 2

2、联邦EBGP邻居

[R2]bgp 64512
[R2-bgp]router-id 2.2.2.2
[R2-bgp]confederation id 2
[R2-bgp]peer 12.1.1.1 as-number 1
[R2-bgp]peer 3.3.3.3 as-number 64512
[R2-bgp]peer 3.3.3.3 connect-interface LoopBack 0

[R3]bgp 64512
[R3-bgp]router-id 3.3.3.3
[R3-bgp]confederation id 2
[R3-bgp]confederation peer-as 64513
[R3-bgp]peer  2.2.2.2 connect-interface LoopBack 0
[R3-bgp]peer 2.2.2.2 as-number 64512
[R3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[R3-bgp]peer 4.4.4.4 as-number 64513
[R3-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[R3-bgp]peer 4.4.4.4 ebgp-max-hop 2



[R4]bgp 64513
[R4-bgp]router-id 4.4.4.4
[R4-bgp]confederation id 2
[R4-bgp]confederation peer-as 64512
[R4-bgp]peer 3.3.3.3 as-number 64512
[R4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[R4-bgp]peer 3.3.3.3 ebgp-max-hop 2
[R4-bgp]peer 5.5.5.5 as-number 64513
[R4-bgp]peer 5.5.5.5 connect-interface LoopBack 0

[R5]bgp 64513
[R5-bgp]router-id 5.5.5.5
[R5-bgp]confederation id 2
[R5-bgp]peer 4.4.4.4 as-number 64513
[R5-bgp]peer 4.4.4.4 connect-interface LoopBack 0

3、多链路的EBGP邻居

[R5]ip route-static 6.6.6.0 24 56.1.1.2
[R5]ip route-static 6.6.6.0 24 65.1.1.2

[R6]ip route-static 5.5.5.0 24 56.1.1.1
[R6]ip route-static 5.5.5.0 24 65.1.1.1

先写静态，保证5、6能通。

[R5]bgp 64513
[R5-bgp]peer 6.6.6.6 as-number 3
[R5-bgp]peer 6.6.6.6 connect-interface  LoopBack 0
[R5-bgp]peer 6.6.6.6 ebgp-max-hop 2
[R5-bgp]q

[R6]bgp 3
[R6-bgp]router-id 6.6.6.6
[R6-bgp]peer 5.5.5.5 as-number 2
[R6-bgp]peer 5.5.5.5 connect-interface LoopBack 0
[R6-bgp]peer 5.5.5.5 ebgp-max-hop 2

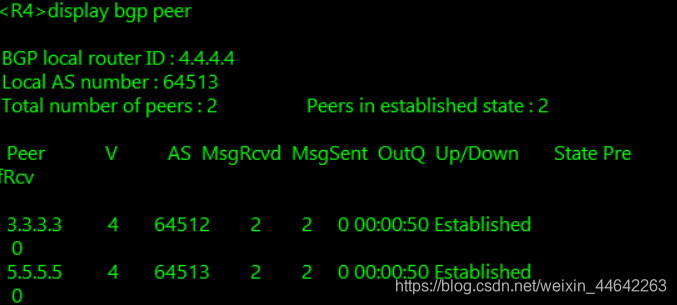

五、检查邻居关系

按理说所有邻居关系要正常建立即可

六、宣告BGP路由

[R1]bgp 1
[R1-bgp]network 1.1.1.1 32
[R1-bgp]q

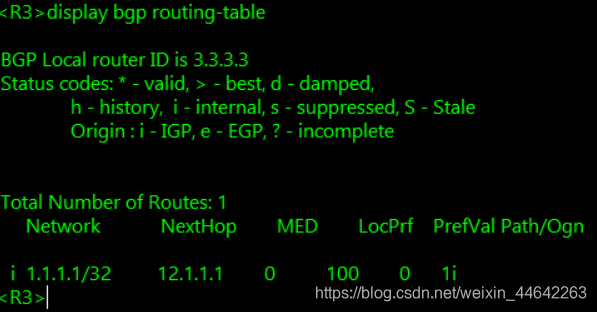

一路检测过去，发现到R3开始，路由不优，不再传递。（AS-BY-AS特征）

需要R2传给3的时候改一下‘

[R2]bgp 64512
[R2-bgp]peer 3.3.3.3 next-hop-local

修改完之后全部都可以变成优的而且可传递——联邦内EBGP传递不修改属性。

[R6]bgp 3
[R6-bgp]network 6.6.6.6 32
[R6-bgp]q

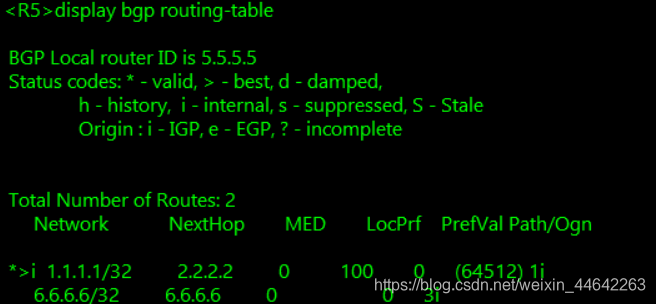

此时，出现问题，6.6.6.6到R5不优，4学不到路由。分析如下：
5，6间存在逻辑悖论
5到6之间有静态路由，还用这条路由建立BGP邻居关系。
为了建邻写静态，但建邻又是为了传这条路由

静态路由不能删不然邻居建不起来，只能用精确路由
解决方案：
将R5/6环回配成24位掩码的，然后将静态路由改为32位掩码的，最后将宣告改为24位的即可。

[R5]bgp 64513
[R5-bgp]peer 4.4.4.4 next-hop-local

让R1/6知道R2/3/4/5的环回有两种方法：
1、自己各自宣告自己的——但是因为实验环境的特殊性，每台设备都跑BGP（实际工程不可实现）
2、R2/5代为宣告，但是他们的路由表里其他人的环回都是32位的，返回给环回所在路由器的时候还要学一下，所以建议将环回的工作方式改一改，改成broadcast。

[R2-LoopBack0]ospf network-type broadcast

[R2]bgp 64512
[R2-bgp]network 2.2.2.0 24
[R2-bgp]network 3.3.3.0 24
[R2-bgp]network 4.4.4.0 24
[R2-bgp]network 5.5.5.0 24

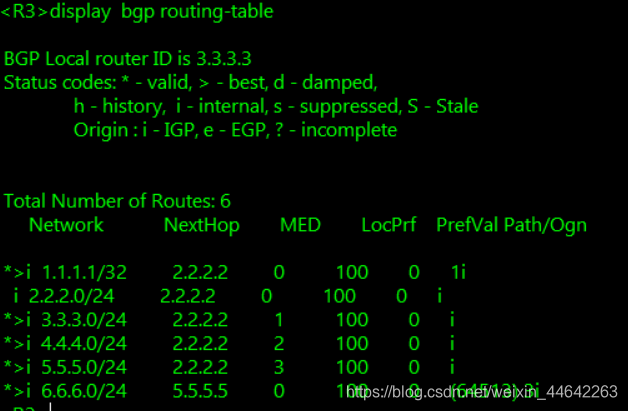

但是到2.2.2.2到R3之后就不优了（逻辑悖论）。

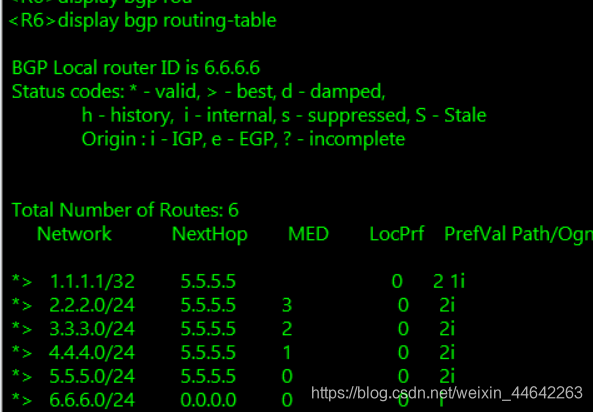

[R5]bgp 64513
[R5-bgp]network 2.2.2.2 24
[R5-bgp]network 3.3.3.3 24
[R5-bgp]network 4.4.4.4 24
[R5-bgp]network 5.5.5.5 24

这样子逻辑悖论就不影响了。
