生成树协议(判断各交换机端口:指定端口DP、根端口RP、阻塞端口AP)

本文深入解析了STP协议的工作原理,详细介绍了选举根交换机、确定根端口、指定端口及阻塞端口的过程。通过实例分析,帮助读者理解STP如何避免环路,确保网络稳定。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

判断步骤:
1.选举根交换机:
判断对象:所有运行STP协议的交换机中选出一个;
判断依据:交换机中选择网桥ID值(交换机优先级+MAC)最小的交换机作为网络中的根网桥;
确定根交换机后,该交换机所有端口都为指定端口DP;
2.确定非根交换机的根端口RP,每个非根交换机有且只有一个RP:
判断对象:非根网桥交换机上的不同端口之间;
判断依据:
(1)端口到根网桥路径开销最小
(2)发送方网桥ID最小
(3)发送方端口ID最小(端口ID有16位,它是由8位端口优先级和8位端口编号组成的,其中端口优先级的取值范围是0-240,缺省值是128,可以修改,但必须是16的倍数)
3.确定非根交换机的指定端口:
判定对象:在每一个物理网段的不同端口之间选举出一个指定端口。
判断依据:
(1)网桥到根网桥路径开销最小
(2)发送方网桥ID最小
(3)发送方端口ID最小
4.既非根端口又非指定端口的为阻塞端口AP;
实例分析:

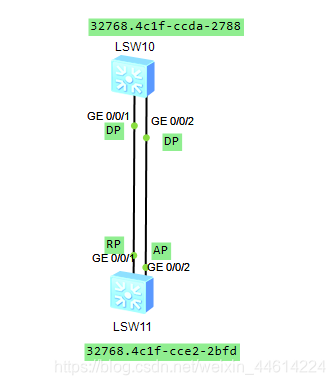

1.(根端口判断)网桥到根网桥路径开销,发送方网桥ID都相同,端口ID最小为根端口,LSW11中,g0/0/1为根端口:
根端口判断

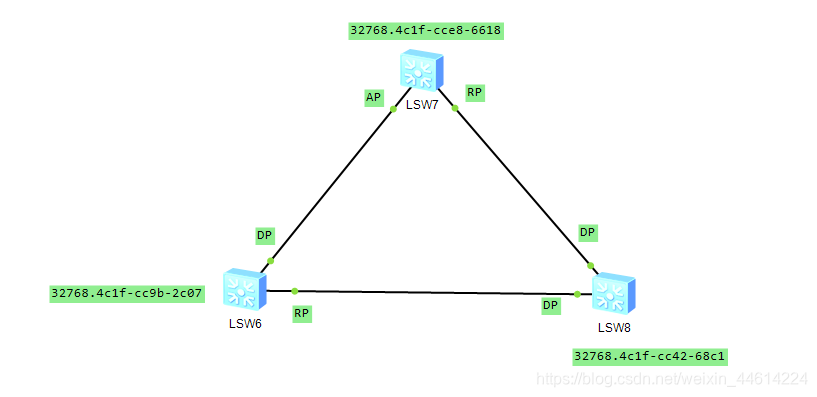

2.(指定端口判断)一个物理网段的不同端口之间,网桥到根网桥路径开销相同,都为1,所在网桥ID小者为指定端口,LSW6与LSW7相连的两个端口选择LSW6的端口为指定端口

指定端口判断

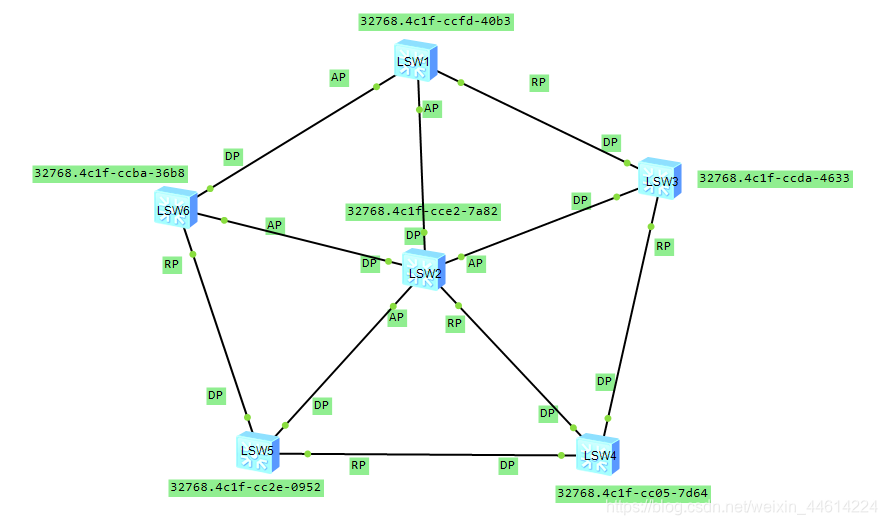

3.综合实例
实例
