PT DMSA概述

什么是DMSA？

在PT中，我们将一种operating mode（如FUNC、DFT等）和一种operating condition（如WC、WCZ、AVS等）的组合称成为scenario，显然【scenarios = modes * conditions】。

PT为了节省时间，支持并行地对这些scenarios进行分析。

这些scenarios通过ssh、lsf等工具被提交到不同的host上进行计算（支持多种通信工具同时工作），因此这种技术被称为Distributed Multi-Scenario Analysis（DMSA）。

在计算过程中，由master process控制其它的worker processes，可以简单地认为在每个work_process上对应着一种scenario的分析，PT通过这种并行分析节省了总时间。

DMSA模式通过-multi_scenario选项启动，或者将multi_scenario_enable_analysis变量设置为true。

pt_shell -multi_scenario

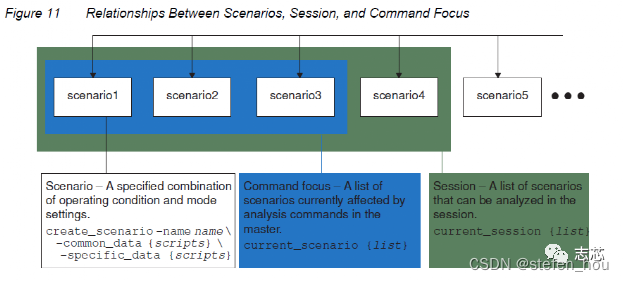

scenario、session和command focus的关系

scenario的创建由命令create_scenario完成，PT支持两种创建方式。

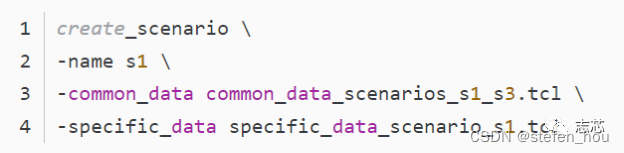

使用-common_data和-specific_data来创建scenario：

-common_data中指定的是多个scenarios共享的数据，-specific_data中指定的是当前创建的scenario特有的数据。

与之对应的还有-common_variables和-specific_data用于指定变量。

整个创建的过程类似于我们PT在单场景分析模式下创建一个新的session。



使用-image读取保存的session来创建scenario：

这里使用的session可以是PT在单场景分析模式下保存的session，也可以是DMSA模式下保存的session。该命令和restore_session比较类似，只不过这里的一个session会被当作一种scenario来进行分析。



显然，我们可以由多条create_scenario命令来创建多种scenarios。为了便于管理，PT又定义了current_session和current_scenario两条命令，这两条命令提供了更精细化的选择和控制。

current_scenario是current_session的子集，只有被current_scenario选中的scenarios，才能被我们的命令所影响（remote_execute，后面会详细介绍）。

所幸的是我们一般不用同时指定current_session和current_scenario，因为默认状态下，current_session下所有的scenario都是选中（focus）的状态，所以我们只需要指定current_session就行了。

set_host_options命令

由于DMSA是一种分布式的计算方式，所以我们需要通过set_host_options命令来指定我们需要的计算资源。

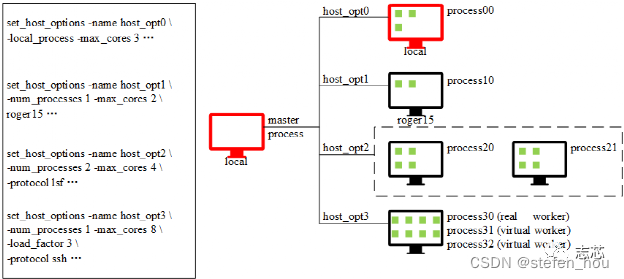

下图是set_host_options的一个简单例子，如果你有很多不同类型的计算资源，显然可以多次调用set_host_options来设定你准备使用的计算资源。

需要注意的是，我们会给每个scenario分配一个process（real or virtual）来进行计算。

-local_process：                                 用于指定local_host上的计算资源。
-num_processes number：                          用于指定有多少processes使用当前的host_option设定。
-max_cores number：                              用于指定每个process上最多使用的core。
-protocol auto | custom | lsf | netbatch | pbs | rsh | rtda | sge | sh | ssh：   用于指定local host和远程计算资源之间通信的协议，选好后还需要指定提交job和kill job的命令，这里就不展开说明了。
-load_factor number：                            用于指定每个real process可以展开成多少个process（real+virtual）。该选项的意义有两点，一是如果你的计算集群上的机器小于scenerio，可以让一台机器计算多个scenarios；二是同一台机器上的scenarios的计算交互是基于内存的，因此可以减少数据交互的时间。
还有很多其它选项，详细的说明可以参考用户手册，上面的例子还是很详细的：

redirect set_host_options.man {man set_host_options}
sh gvim set_host_options.man &
在指定好计算资源后，我们可以使用report_host_usage来查询host_option的设置。检查OK后，通过start_hosts命令让hosts上线（online）。

report_host_usage
start_hosts

remote_execute命令

为了能让部分或者全部的scenarios执行我们的命令，我们首先使用current_session和current_scenario两条命令将对应的scenarios选中（focus）。然后将需要执行的命令放在remote_execute语句内，remote_execute语句支持两种类型的远程执行。

基于remote上下文的remote_execute（花括号），也就是说变量的值基于remote worker环境

remote_execute {
    # variable all_in evaluated at worker
    report_timing -from $all_in -to [all_outputs]
}
基于master上下文的remote_execute（双引号），也就是说变量的值基于master环境
remote_execute "
    # variable all_out evaluated at master
    report_timing -to $all_out
"

由于这种远程执行是针对于每个被选中的scenario，所以每个scenario都会产生对应的报告。

PT同样支持基于这些被选中的scenarios产生一个总的merged的报告，此时只需要将命令放在remote_execute外执行即可。

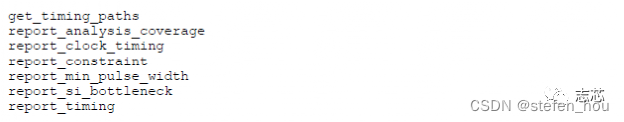

以下的命令支持产生merged的报告。

再补充一张user guide中的流程图帮助加深理解。

Working Directory

Working Directory 指定了 DMSA 各个 scenario 的工作目录。通常在这个目录下，会自动以 scenario 的名字建立各个 scenario slave process 运行的子目录。

下面的命令就是在启动目录下指定一个子目录 work （自动建立） 做为工作目录。

Launch Directory of Remote Slave Process

各个 scenario 运行时都以这个子目录（如 ./work/func_wcl_cmax）为当前目录，所以如果在 slave 的脚本中有相对目录结构 （ relative directory structure ）的使用，一定要以这个目录为基准目录进行命令的书写。

当然有些同学为了方便，使用绝对路径（absolute directory path）也是可以的，不过这是以丧失灵活性为代价的。

write_changes

有些 PT 命令是和目录有紧密联系的。例如这节标题提到的 write_changes，在旧版本中只支持下面的命令格式，这个命令会在每个slave process（scenario）的目录里都写出一个 pt_eco_change.tcl，一模一样的若干份，看着一点都不绿色环保。

在 PrimeTime Version P-2019.03 中 write_changes 引入了一些变化。

这样

pt_eco_change_master.tcl 只会在 Master Process 的启动目录里写出来一份，看着就不那么浪费了。
