JLink.exe JFlash.exe batch文件一键下载

在没有IDE的情况下，可以用 JFlash.exe 或者 JLink.exe 对Device 进行编程。可以查看JFlash.exe的用户手册对JFlash.exe的使用有一个详细的了解。
本文中使用JFlash.exe JLink.exe下载的条件：

• Windows操作系统
• 所需文件
  待编程的文件，hex bin或其他
  存放Device Flash编程协议的文件，这里使用的是FLM文件
• 带JFlash license的正版JLink，或者你懂的
  否则无法使用JFlash.exe，但是JLink.exe还是能使用的

一 准备工作

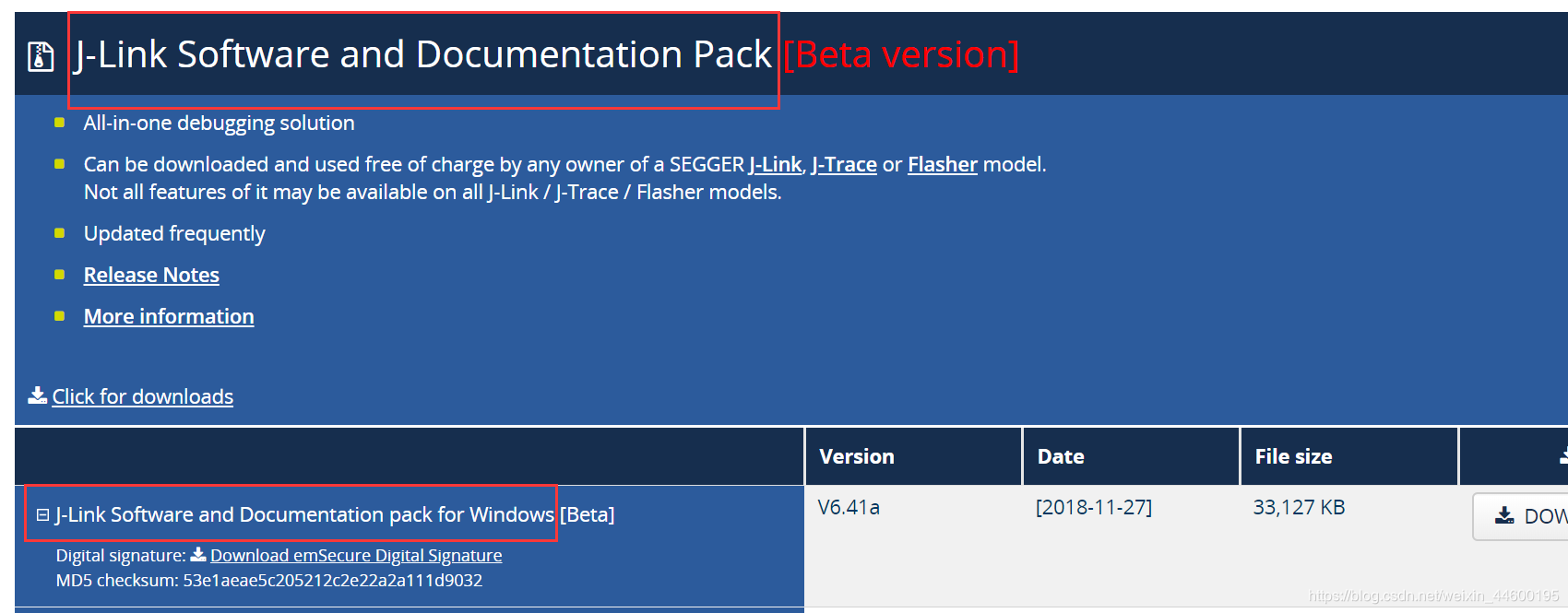

1)安装JLink软件包
可以自行去官网下载：www.segger.com/downloads/jlink
下载Windows版本，并安装

2)添加JLink Device

1. 修改 JLinkDevices.xml 文件
在JLink安装路径下找到 JLinkDevices.xml 文件，修改该文件，添加对应的Device信息。具体添加方法可以参照该文件中其他的设备。
2. 在Devices文件夹下添加FLM文件
在JLink安装路径下找到Devices文件夹，参照JLinkDevices.xml文件中新增设备的文件路径信息，在该文件夹下添加FLM文件。
如下STM32在JLinkDevices.xml 中的示例：

 <Device>
   <ChipInfo Vendor="ST" Name="STM32F469AE" Core="JLINK_CORE_CORTEX_M4" />
   <FlashBankInfo Name="QSPI Flash" BaseAddr="0x90000000" MaxSize="0x01000000" Loader="Devices/ST/STM32F4/ST_STM32F469xx_QSPI.elf" LoaderType="FLASH_ALGO_TYPE_OPEN" />
  </Device>

文件存放路径信息：
Loader=“Devices/ST/STM32F4/ST_STM32F469xx_QSPI.elf”

二 检查设备添加是否成功

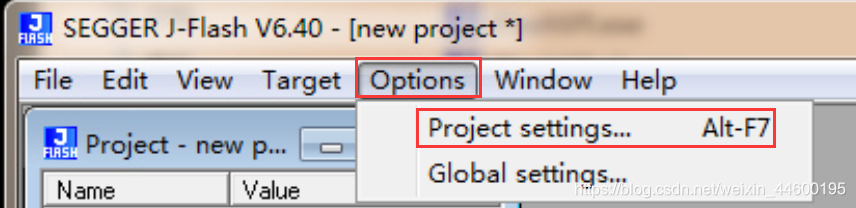

打开JLink安装路径下的JFlash.exe，进入[Project settings]

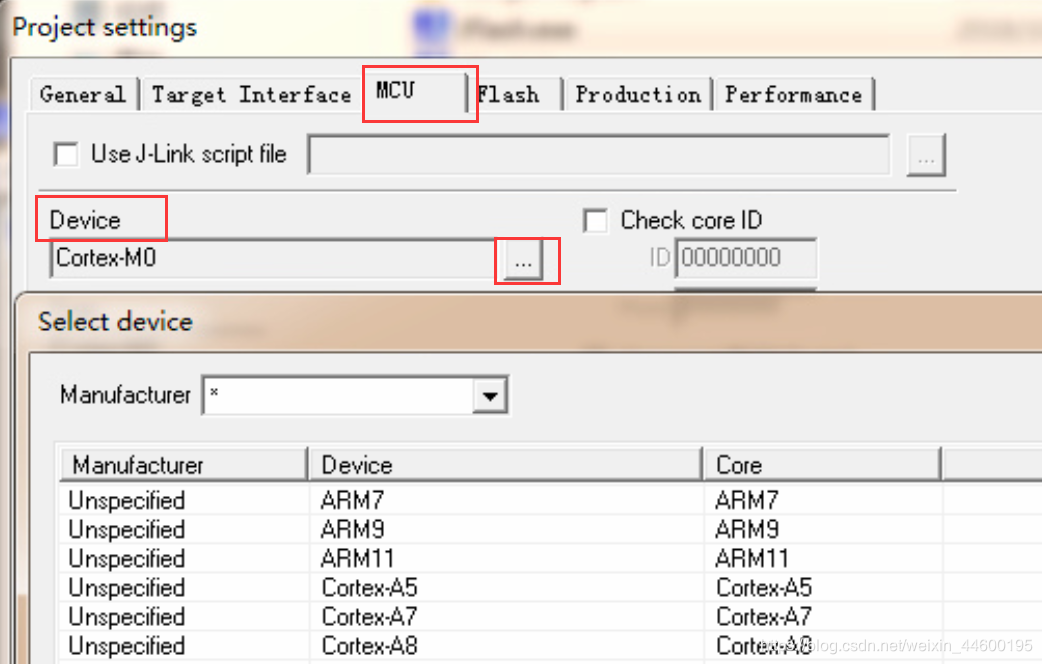

[MCU] -> [Device] 选择已经添加的新设备

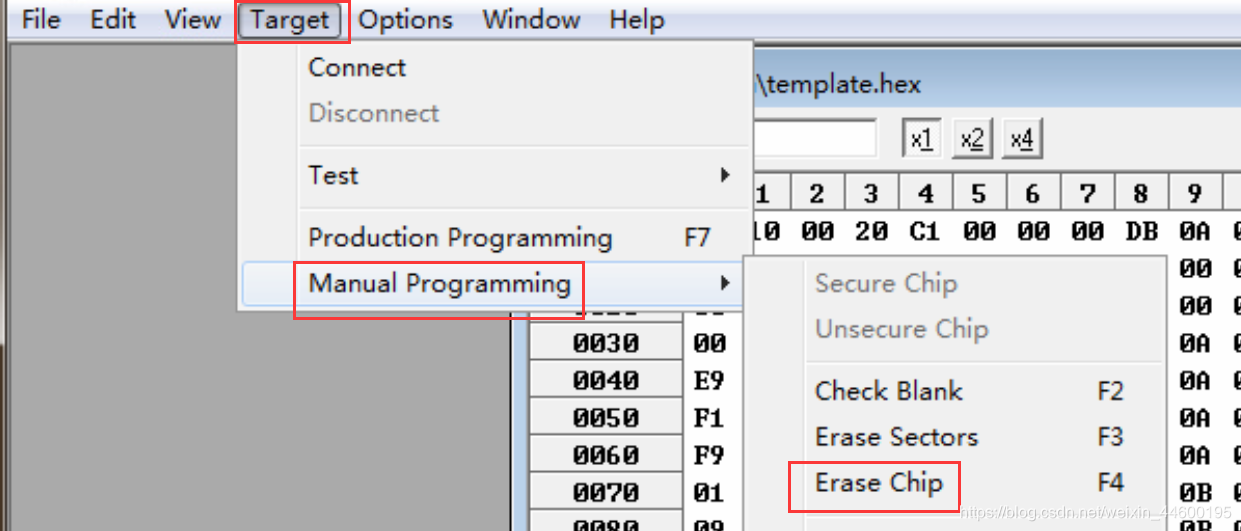

硬件上JLink连接到target，选择[Erase Chip]，查看全擦是否成功。

关闭JFlash.exe，此时会提醒是否保存工程文件（.jflash），这里保存好工程文件，后续使用batch（.bat）文件一键编程时要用到该文件。
其实到这里已经能完成JFlash.exe的手动下载了。手动下载过程如下：
打开待编程文件: [File] -> [Open data file]
下载校验： [Target] -> [Manual Programming] -> [Program & Verify]

三 JFlash.exe 一键编程

1)文件准备
将下面3个文件放于同一目录下，

1. 上面操作生成的JFlash.exe工程文件 .jflash
2. 新建的一键编程batch空文件 .bat
3. 待编程的文件 template.hex

2).bat文件编写
对以下2处自行修改
【1】JFlash.exe绝对路径，“=”后直接跟上路径（全路径）
【2】JFlash.exe工程文件（.jflash）绝对路径（全路径）
如有其他特殊编程要求，查看JFlash.exe用户手册，可以对JFlash工程文件和.bat文件进行修改。

@ECHO OFF

IF "%1"=="" (
  SET _JFlash_exe_=【1】JFlash.exe绝对路径，“=”后直接跟上路径（全路径）
) ELSE (
  SET _JFlash_exe_=%1
)

IF "%1"=="" (
  SET _JFlash_prj_=【2】JFlash.exe工程文件（.jflash）绝对路径（全路径）
) ELSE (
  SET _JFlash_prj_=%1
)

REM 用于检查该工作目录下是否存在hex文件
IF EXIST *.hex (
IF "%1"=="" (
  SET _JFlash_file_=template.hex
) ELSE (
  SET _JFlash_file_=%1
)
) ELSE (
ECHO 【Error】No hex file
goto ERROR
)

ECHO JFlash.exe             [%_JFlash_exe_%]
ECHO Open JFlash project    [%_JFlash_prj_%]
ECHO Open JFlash file       [%_JFlash_file_%]
start /min /wait "J-Flash" "%_JFlash_exe_%" -jflashlogjflash.log -jlinklogjlink.log -openprj"%_JFlash_prj_%" -open"%_JFlash_file_%",0x0 -auto -exit

IF ERRORLEVEL 1 goto ERROR
ECHO J-Flash Program : OK!
goto END

:ERROR
ECHO J-Flash Program : Error!
pause

:END

3).一键下载
双击batch文件(.bat)进行下载。
下载失败则会停留在cmd窗口，窗口提示错误，详细的信息可以查看生成的log文件。
下载成功会自动关闭cmd窗口。

四 JLink.exe 一键下载

1)文件准备
将下面文件放置于同一路径下

1. 新建的JLink.exe自动执行文件 download.jlink
2. 新建的一键编程batch空文件 .bat
3. 待编程的文件 template.hex

2)download.jlink文件编写
如果是bin文件，需要指定编程的首地址，如下
loadfile “template.bin”, 0x00000000

h
loadfile "template.hex"
r
g
qc

3).bat文件编写
对以下2处自行修改
【1】JLink.exe绝对路径，“=”后直接跟上路径（全路径）
【DeviceName】设备名称

@ECHO OFF

IF "%1"=="" (
  SET _JLink_exe_=【1】JLink.exe绝对路径，“=”后直接跟上路径（全路径）
) ELSE (
  SET _JLink_exe_=%1
)

IF EXIST *.jlink (
IF "%1"=="" (
  SET _Command_file_=download.jlink
) ELSE (
  SET _Command_file_=%1
)
) ELSE (
ECHO 【Error】No Command file
goto ERROR
)

IF EXIST *.hex (
IF "%1"=="" (
  SET _Pro_file_=template.hex
) ELSE (
  SET _Pro_file_=%1
)
) ELSE (
ECHO 【Error】No hex file
goto ERROR
)


ECHO JLink.exe               [%_JLink_exe_%]
ECHO Open Command file       [%_Command_file_%]
ECHO Load Program file       [%_Pro_file_%]
"%_JLink_exe_%" -log jlink.log -autoconnect 1 -device 【DeviceName】 -if SWD -speed 4000 -commandfile "%_Command_file_%"

IF ERRORLEVEL 1 goto ERROR
ECHO J-Flash Program : OK!
goto END

:ERROR
ECHO J-Flash Program : Error!
pause

:END

4)一键下载
双击batch文件(.bat)进行下载。
下载失败则会停留在cmd窗口，窗口提示错误，详细的信息可以查看生成的log文件。
下载成功会自动关闭cmd窗口。
