从单片机——快速上手PLC

从单片机——快速上手PLC

我的理解：PLC=单片机+继电器+…

一、简介

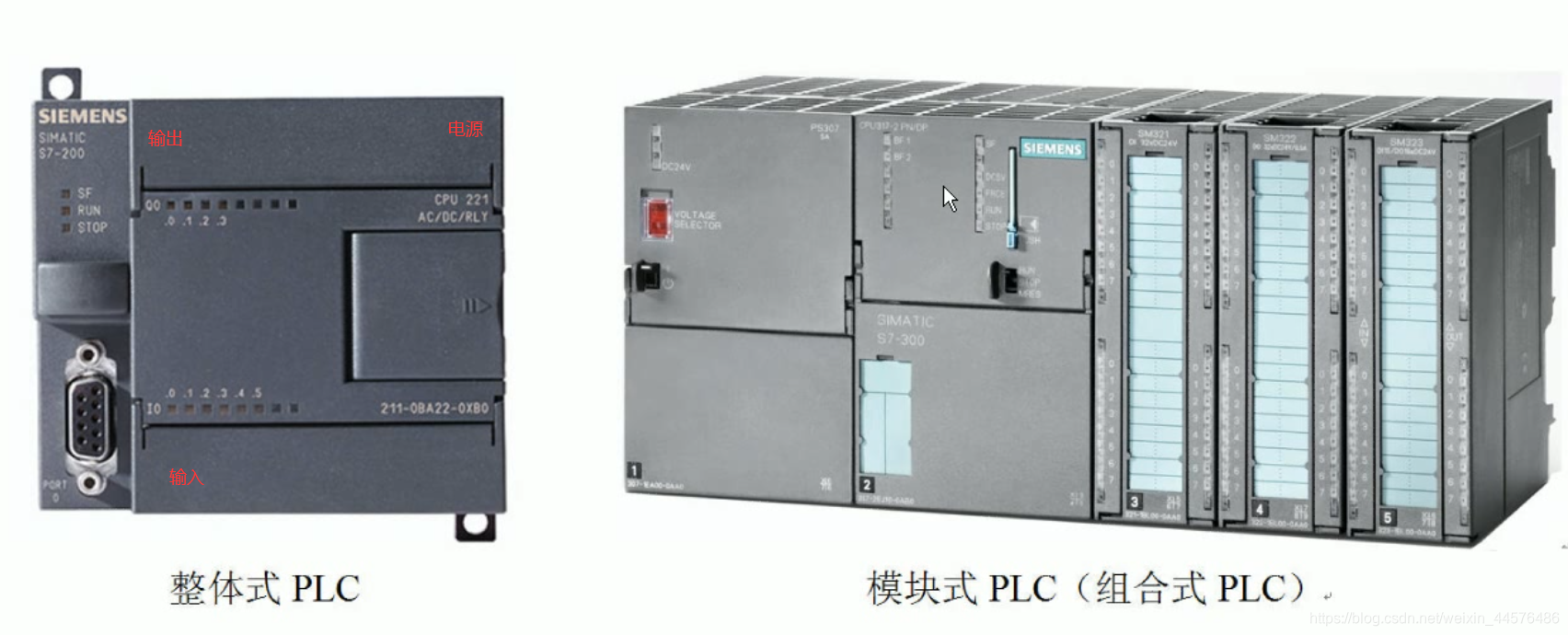

学习目标：整体式PLC

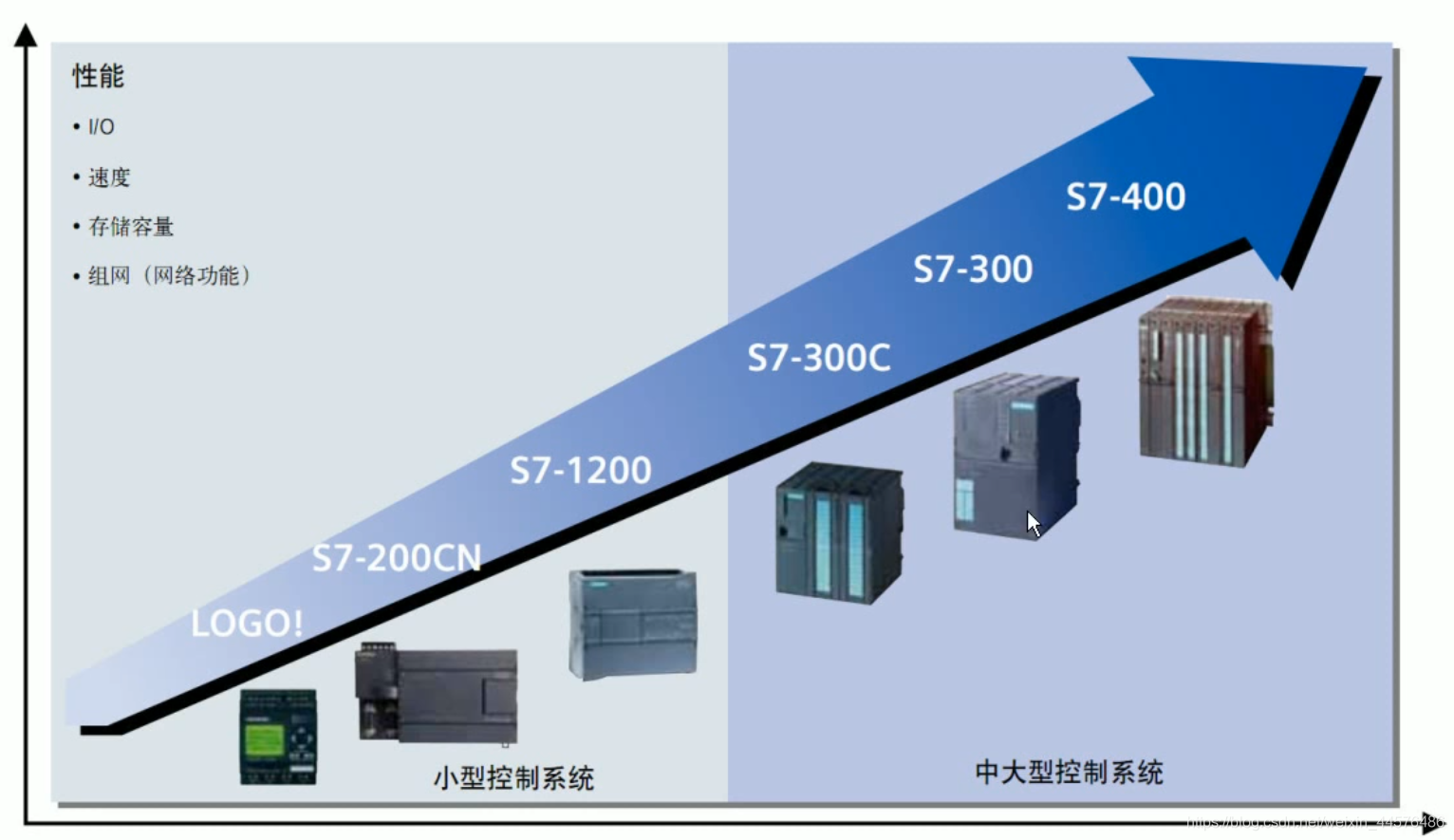

西门子PLC分类—天梯图:

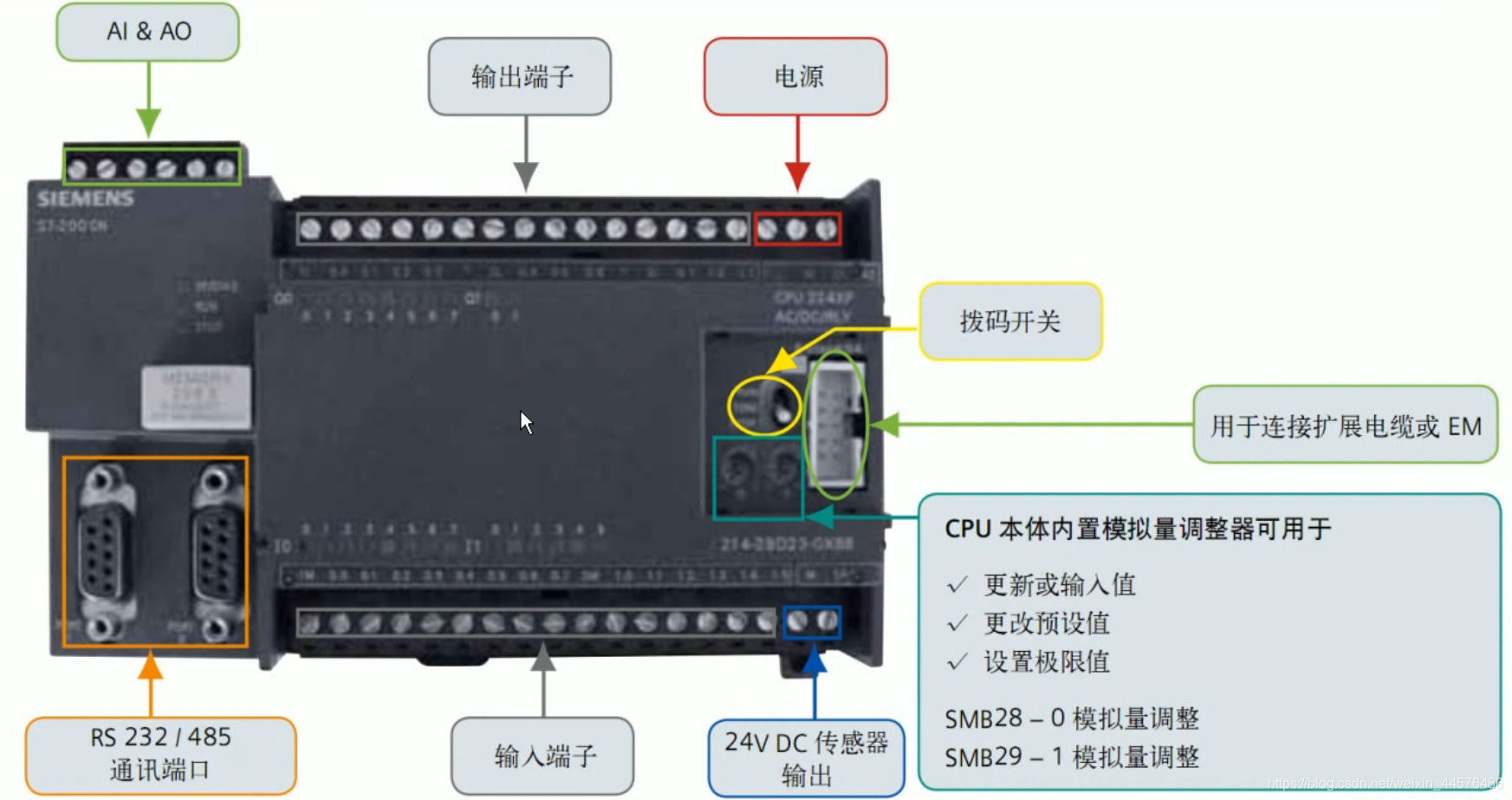

S7-200CN 西门子PLC----实物图

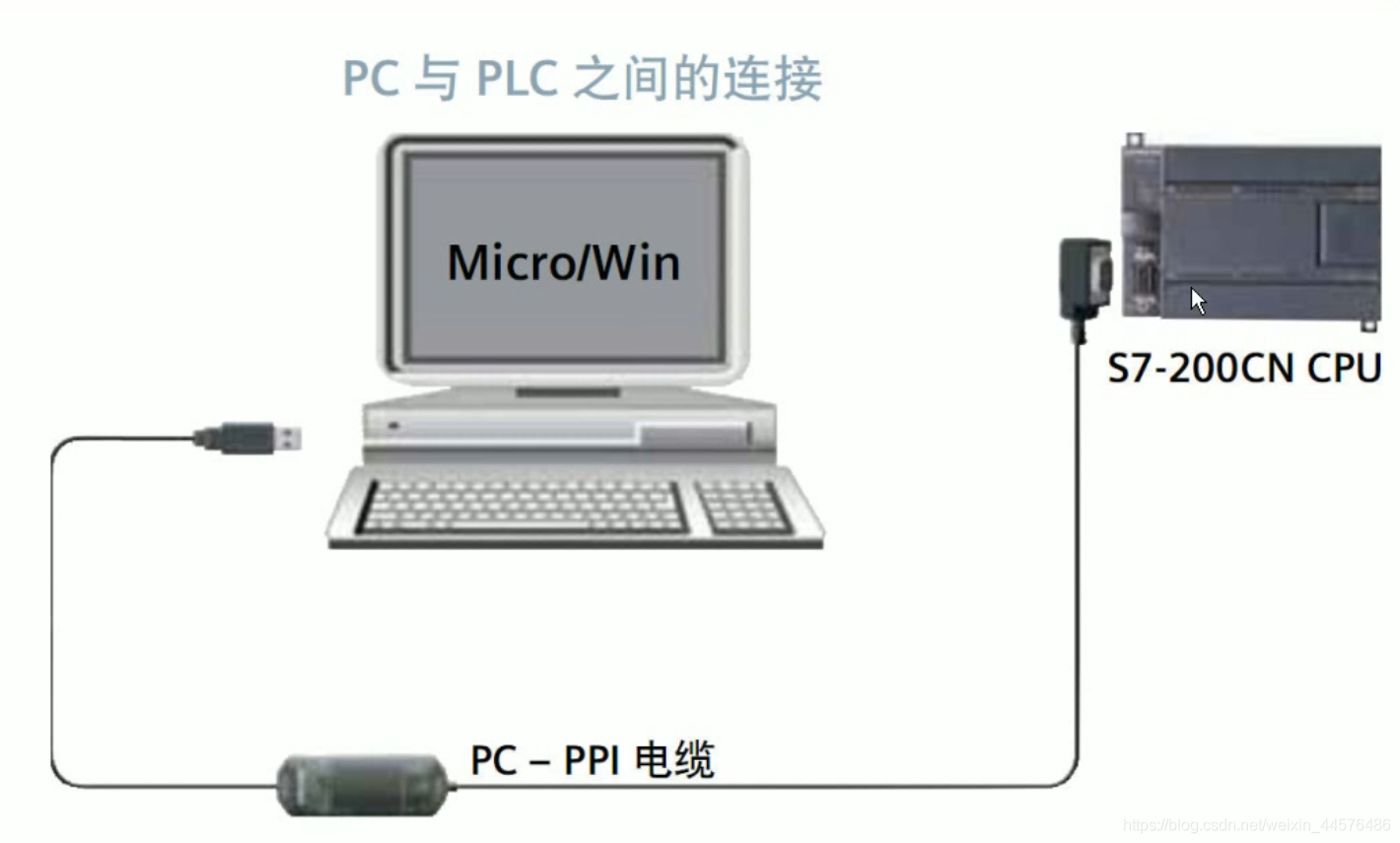

与PC连接–烧录程序

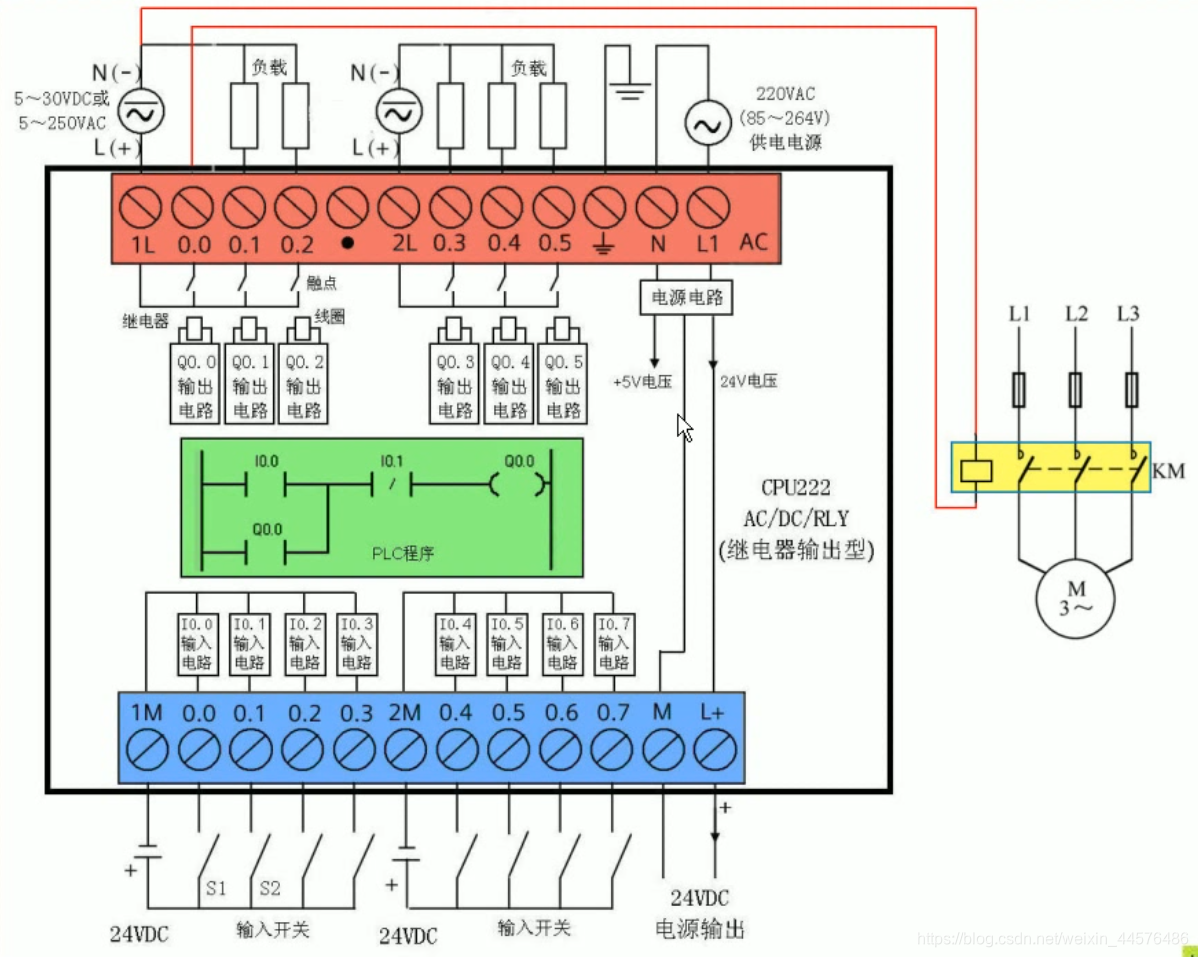

二、继电器型PLC

交流220v供电

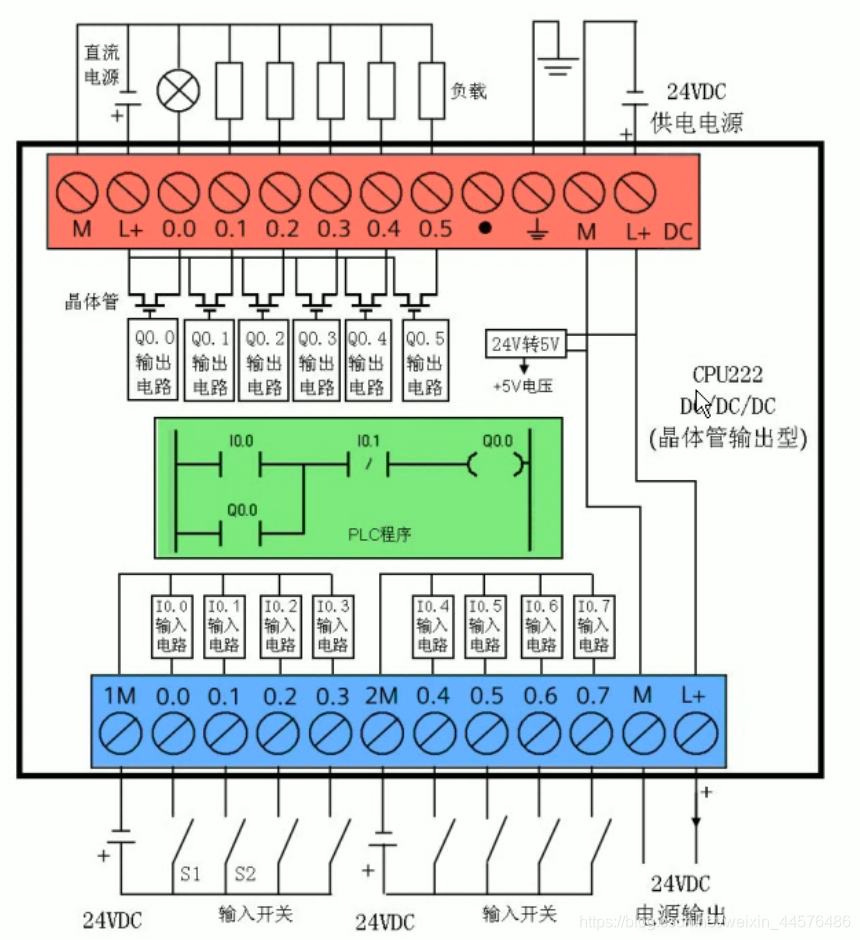

三、晶体管型PLC

直流24v供电

在这里插入图片描述

四、编程软件STEP7

安装CH340驱动-----安装usb-ppi驱动—好像s7-200有bug 安装补丁后才能正常烧录程序

PLC编程方式：梯形图、功能模块、顺序功能图、指令表、结构化文本
用梯形图即可

五、单片机与PLC通信

modbus 通讯协议----RS485接口---------------难
GPIO(3.3V)--------放大24v-----------------------易

六、—实训—STM32把PLC当继电器

【注意】
单片机GPIO为ttl电平，3.3v为高电平；PLC输入开关电压为24v。所以需要放大电路
【解决策略】
1.自己焊 2.买PLC放大板模块
【接线】
输出端口 Q0.0灯亮 == Q0.0与公共端口L1吸合
