串口屏幕学习笔记

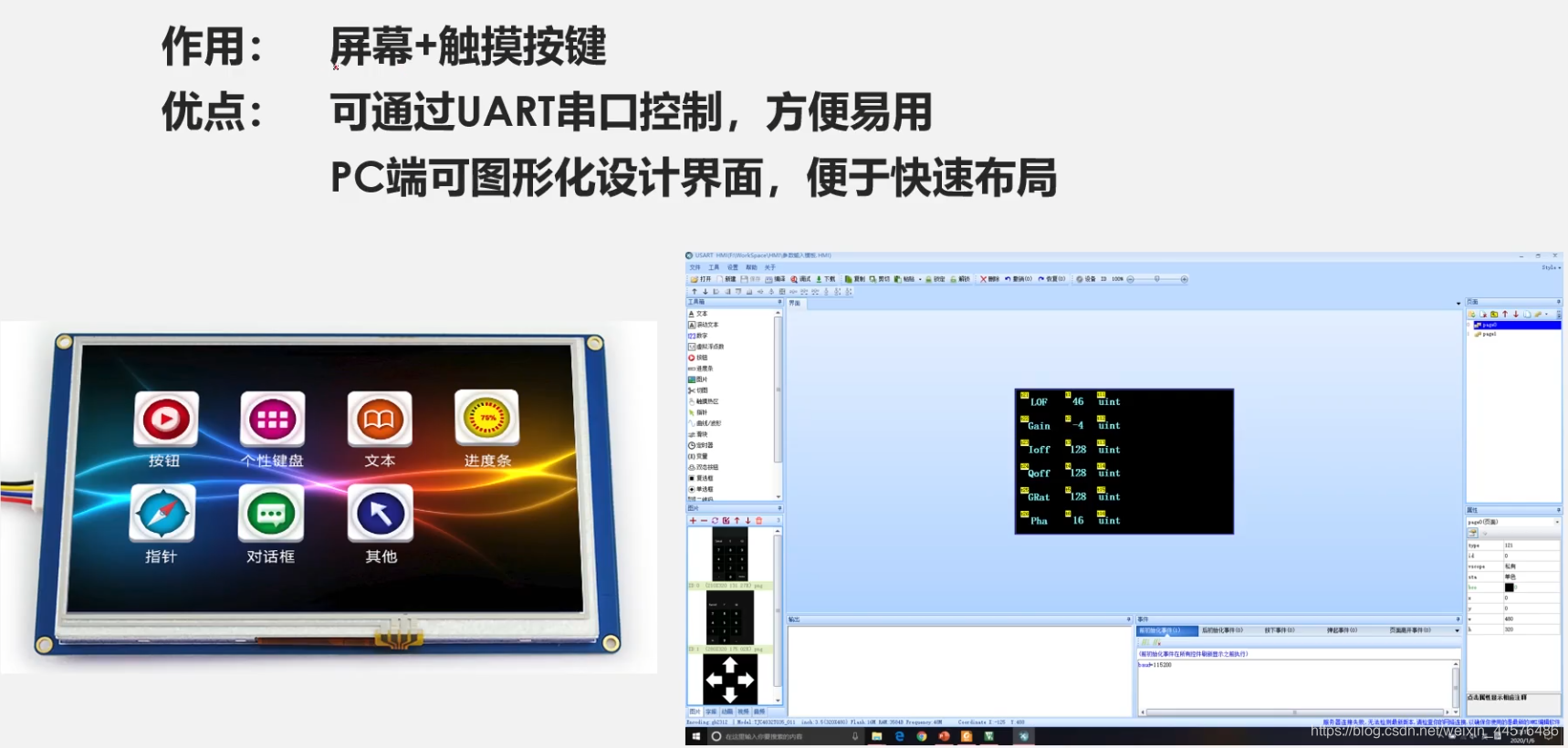

一、串口屏简介

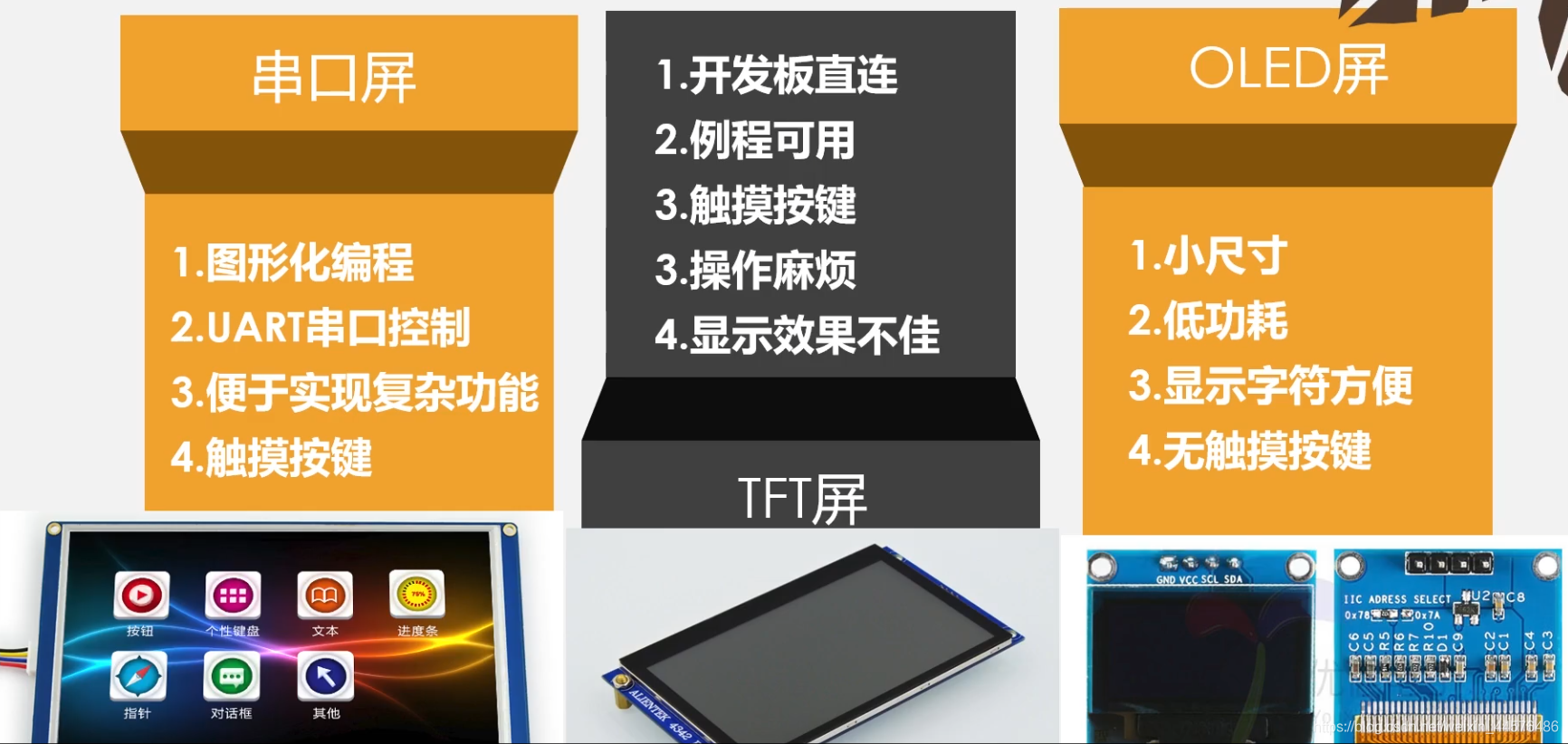

串口屏、TFT、oled屏

不多说了~串口屏NB

二、上位机（屏幕UI）

制作一个简单工程 ------- 如上非常简单，总结一下流程
1.新建工程选择：版型、显示方向
2.Program.s加入

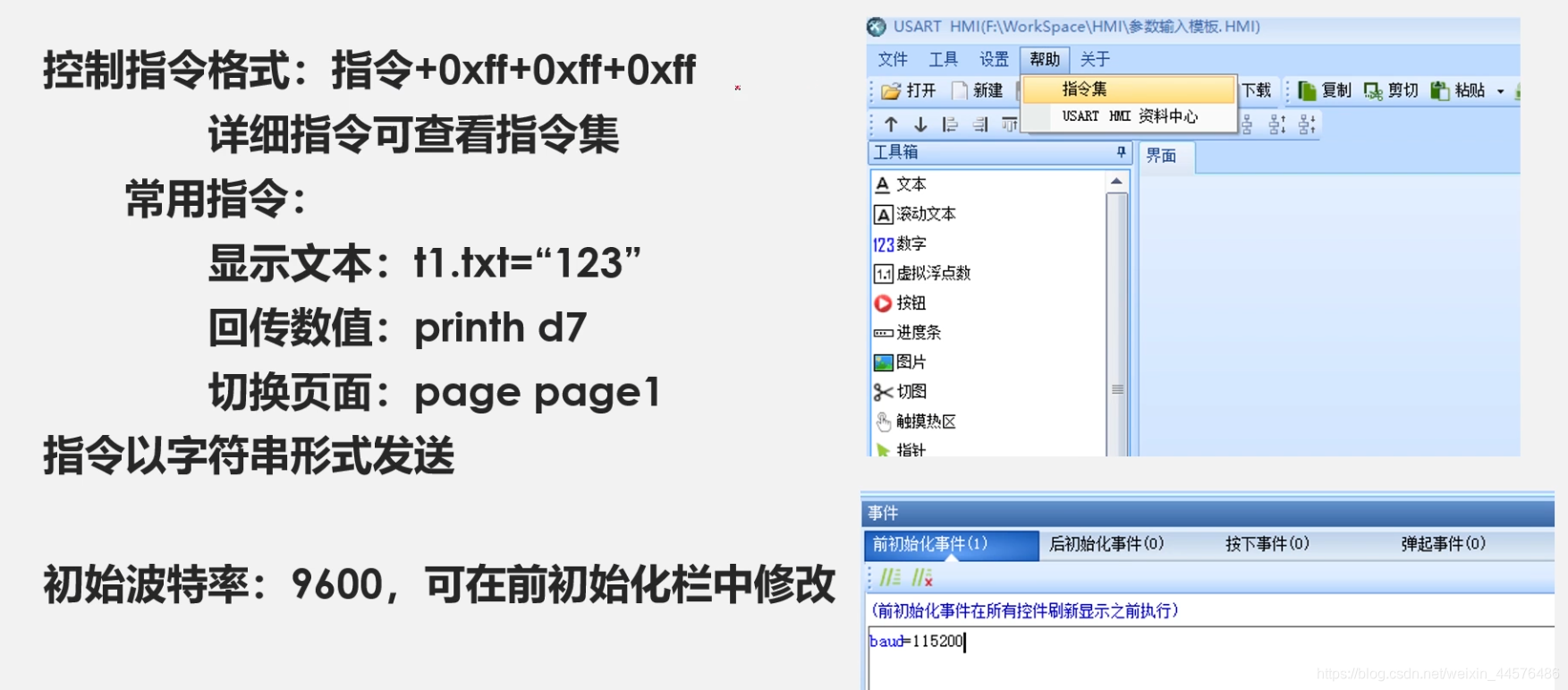

在page指令之前添加如下配置，注意必须添加在page之前，因为page之后的指令是不会执行的

//以下代码只在上电时运行一次,一般用于全局变量定义和上电初始化数据
int sys0=0,sys1=0,sys2=0     //全局变量定义目前仅支持4字节有符号整形(int),不支持其他类型的全局变量声明,如需使用字符串类型可以在页面中使用变量控件来实现
bkcmd=3                    //都有返回值
baud=115200                //波特率
dims=100                   //亮度
page 0                     //上电刷新第0页

3.制作-保存-添加字库
4.添加模块-了解其属性
5.调试

三、下位机（STM32）

STM32程序 修改全局变量n0~n5的值即可在修改屏幕上的数字

PA9----USART1  TX
PA10---USART1  RX

PA2----USART2  TX
PA3----USART2  RX


printf已经重定向

main.c

#include "main.h"
#include "usart.h"
#include "gpio.h"

#include "stdio.h"
/*******************************************
* 时间： 2021.4.4
* 作用：串口1————与串口屏通信  修改n0.val
*       串口2————与pc通信调试
* 作者：黄新煜
*********************************************/

int n0=0;  //一号数目
int n1=0;  //二号数目
int n2=0;  //三号数目
int n3=0;  //四号数目
int n4=0;  //残留数目
uint8_t Tx_str2[] = "stm32上电\r\n";
uint8_t Rx_dat =0   ;


void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART2)
    {
        n0=(int)Rx_dat;
				HAL_UART_Receive_IT(&huart2,&Rx_dat,1);
    }
}

void HMI(void)
{
	printf("n0.val=%d\xff\xff\xff",n0);
	printf("n1.val=%d\xff\xff\xff",n1);
	printf("n2.val=%d\xff\xff\xff",n2);
	printf("n3.val=%d\xff\xff\xff",n3);
	printf("n4.val=%d\xff\xff\xff",n4);
}


int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  MX_USART2_UART_Init();

  HAL_UART_Transmit(&huart2,Tx_str2,sizeof(Tx_str2),10000);
  //向上位机发送"stm32上电"

  while (1)
  {
    HAL_UART_Receive_IT(&huart2,&Rx_dat,1);   //启动串口2接收上位机1个字节
	HMI();                                    //更新屏幕数据
  }
}

usart.c

#include "stdio.h"

int fputc(int ch,FILE *f)
{
    uint8_t temp[1]={ch};
    HAL_UART_Transmit(&huart1,temp,1,2);
   	return 0;
}
