计算机网络参考模型



为解决不同厂商的设备也能相互通信，ISO组织颁布了开放系统互连(OSI)参考模型



分层思想：将复杂的流程分解为几个功能相对单一的子过程



OSI七层参考模型(开放体系式结构)

物理层：建立、维护、断开物理连接(相当于两个地方公路)

数据链路层：建立逻辑连接，进行硬件地址寻找、差错校验等功能(交换机)

网络层：进行逻辑地址寻址，实现不同网络之间的路径选择(路由器)

传输层:定义传输数据的协议端口号，以及流控和差错校验

会话层、表示层、应用层



现在计算机网络是按照TCP/IP模型来实现的

1、TCP/IP四层协议(网络接口层、网络层、传输层、应用层)

2、TCP/IP五层协议(物理层、数据链路层、网络层、传输层、应用层)

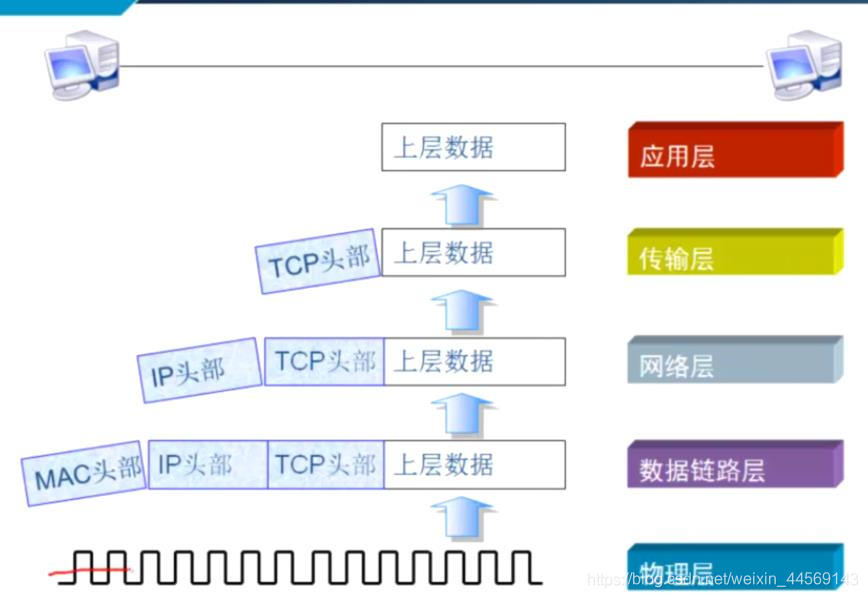

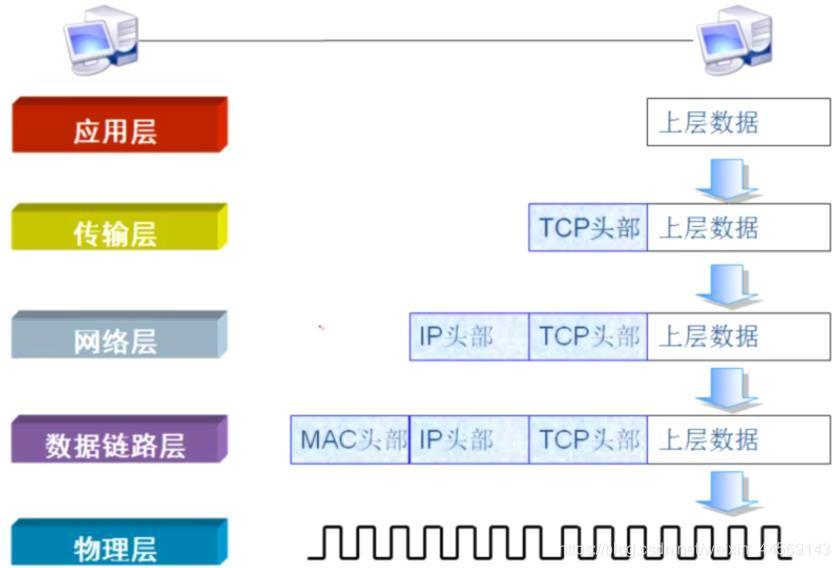

数据传输过程(数据封装与解封装过程)

数据通过用户产生

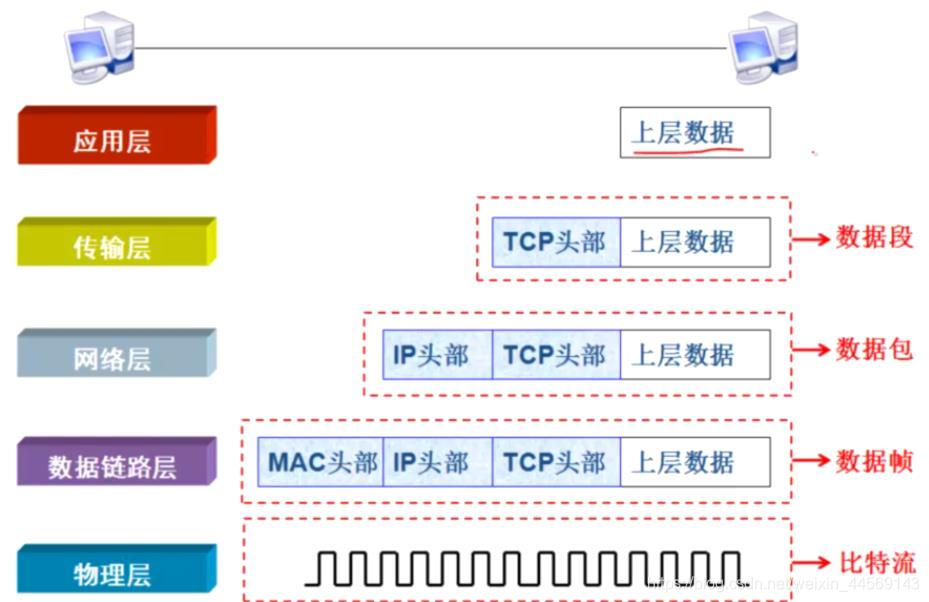

PDU：协议数据单元(每一层协议不同，数据叫法也不同)

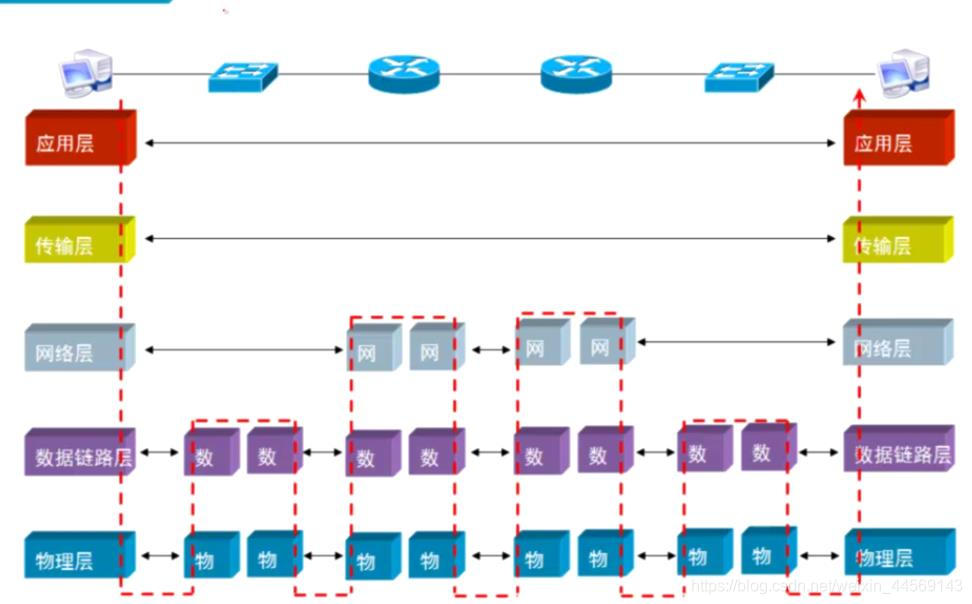

TCP/IP协议族的组成及设备与层的对应关系(层级高的包含层级低的功能)

物理层:由底层网络定义的协议----------网卡

数据链路层：由底层网络定义的协议--------交换机

网络层：IP、ARP、RARP--------路由器

传输层：TCP、UDP-------------防火墙

应用层：HTTP、FTP、TFTP、SMTP、SNMP、DNS---------计算机
