利用python和HFSS来设计实现波导缝隙天线（二）

最新推荐文章于 2025-03-07 16:46:06 发布
最新推荐文章于 2025-03-07 16:46:06 发布
阅读量605 收藏 7
点赞数 5
分类专栏： 波导缝隙天线阵列 文章标签： python 开发语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_44555637/article/details/145781411
版权

系列文章目录

利用python和HFSS来设计实现波导缝隙天线（一）

前言

提示：这里可以添加本文要记录的大概内容：

参照利用python和HFSS来设计实现波导缝隙天线（一）已经计算完成缝隙偏移量和每个缝隙的谐振长度，接下来在HFSS中完成仿真，缝隙数量21，旁瓣抑制符合泰勒分布，旁瓣抑制25dBc，谐振频率10

一、模型搭建

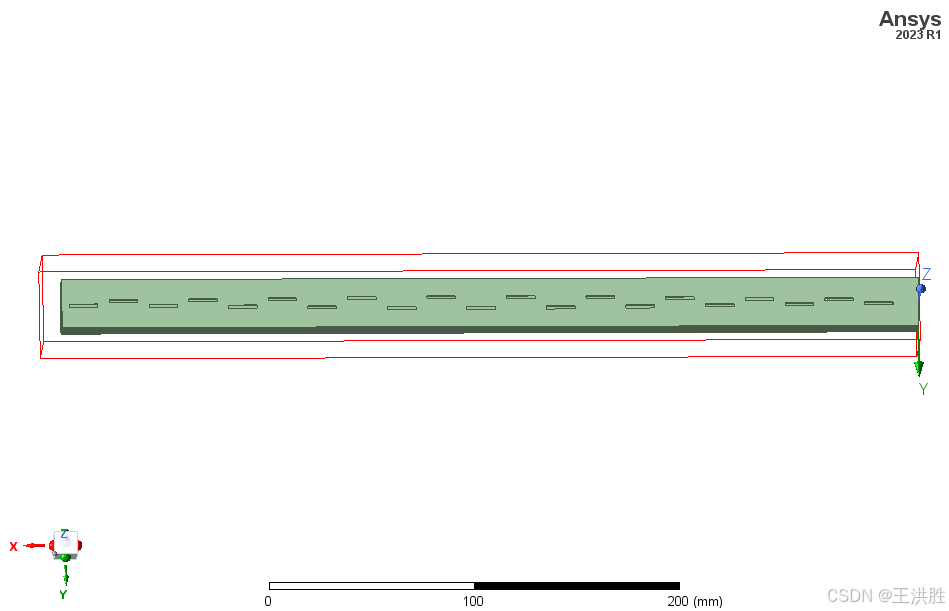

求解模式modal，输入模型和激励端口，文章末尾会提供整个python运行脚本。结构图如下：
在这里插入图片描述

二、仿真结果

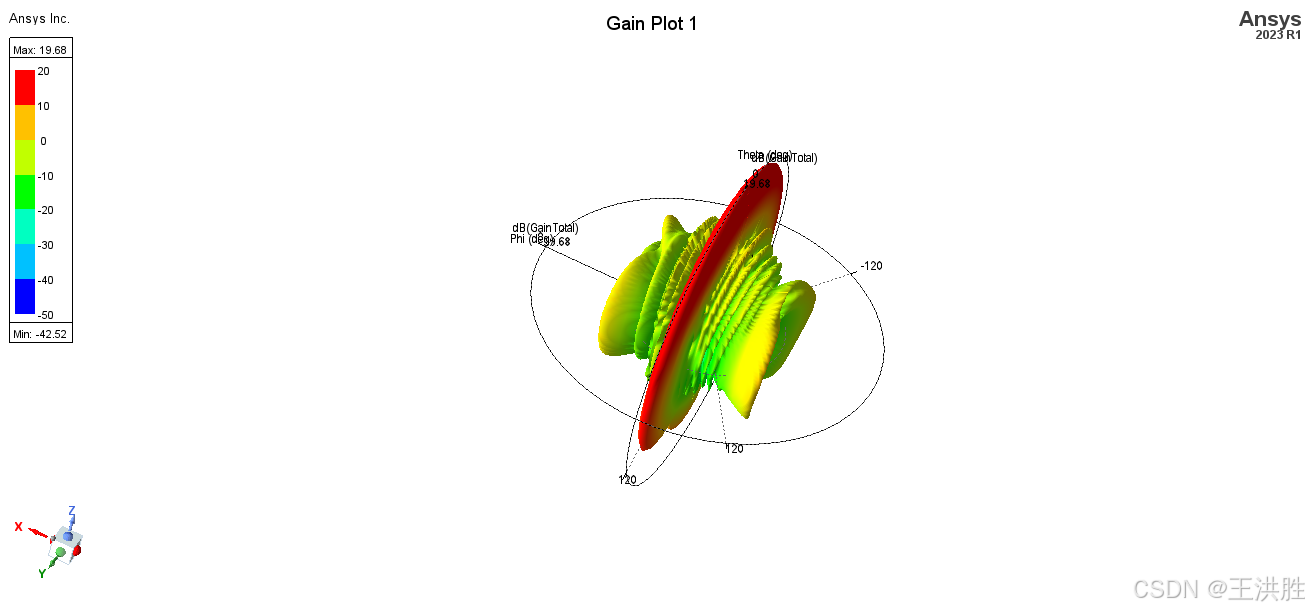

直接利用公式输入的缝隙偏移量和缝隙谐振长度，结果非常不错。3D增益图如下：
在这里插入图片描述

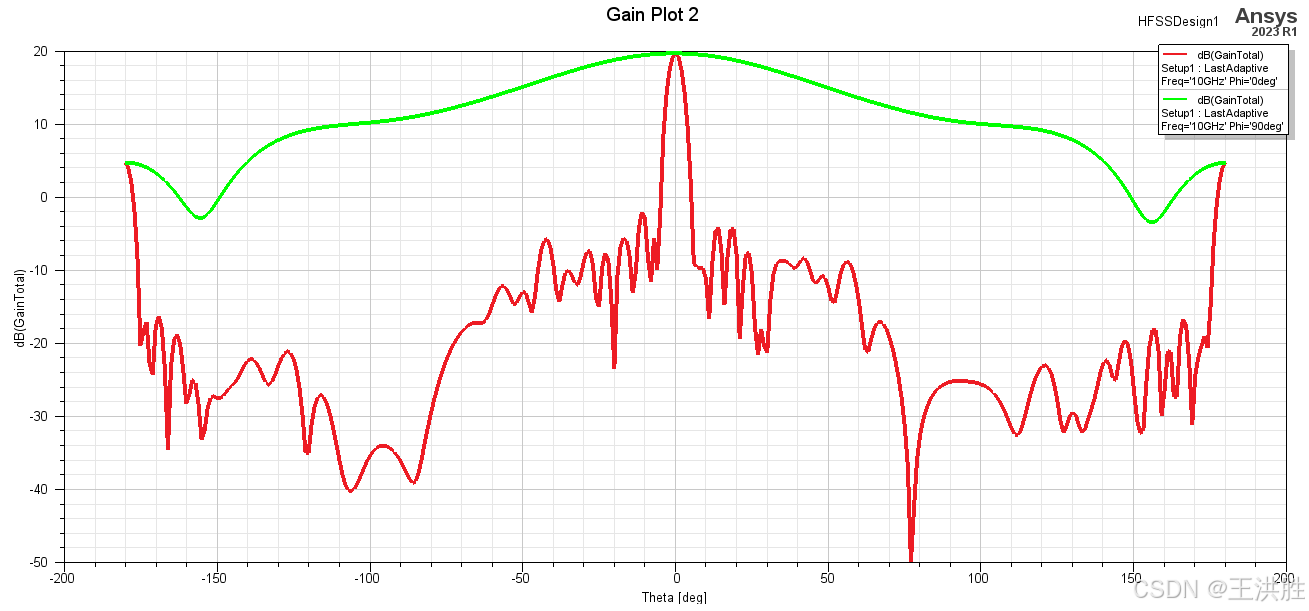

2D增益图如下：
在这里插入图片描述

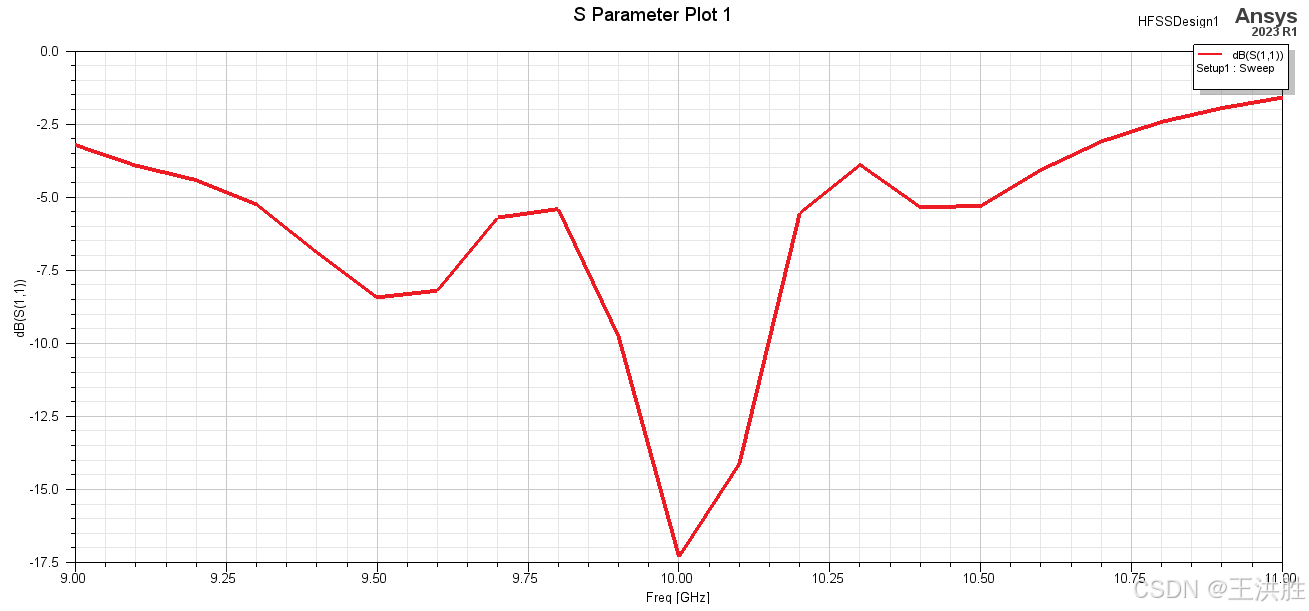

S参数如下，结果也很不错。
在这里插入图片描述

三、python脚本

代码如下（示例）：

# ----------------------------------------------
# Script Recorded by Ansys Electronics Desktop Version 2023.1.0

# ----------------------------------------------
import ScriptEnv
ScriptEnv.Initialize("Ansoft.ElectronicsDesktop")
oDesktop.RestoreWindow()
oProject = oDesktop.SetActiveProject("Project1")
oProject.SaveAs("D:\\waveguide_antenna\\waveguide_slot_array_python\\one_array_21_elements\\one_array_21_elements.aedt", True)
oProject.InsertDesign("HFSS", "HFSSDesign1", "HFSS Terminal Network", "")
oDesign = oProject.SetActiveDesign("HFSSDesign1")
oEditor = oDesign.SetActiveEditor("3D Modeler")
oEditor.SetModelUnits(
	[
		"NAME:Units Parameter",
		"Units:="		, "mm",
		"Rescale:="		, False,
		"Max Model Extent:="	, 10000
	])
oDesign.SetSolutionType("HFSS Modal Network",
	[
		"NAME:Options",
		"EnableAutoOpen:="	, False
	])
oEditor.CreateBox(
	[
		"NAME:BoxParameters",
		"XPosition:="		, "0mm",
		"YPosition:="		, "0mm",
		"ZPosition:="		, "0mm",
		"XSize:="		, "2mm",
		"YSize:="		, "0.4mm",
		"ZSize:="		, "0.4mm"
	],
	[
		"NAME:Attributes",
		"Name:="		, "Box1",
		"Flags:="		, "",
		"Color:="		, "(143 175 143)",
		"Transparency:="	, 0,
		"PartCoordinateSystem:=", "Global",
		"UDMId:="		, "",
		"MaterialValue:="	, "\"vacuum\"",
		"SurfaceMaterialValue:=", "\"\"",
		"SolveInside:="		, True,
		"ShellElement:="	, False,
		"ShellElementThickness:=", "0mm",
		"ReferenceTemperature:=", "20cel",
		"IsMaterialEditable:="	, True,
		"UseMaterialAppearance:=", False,
		"IsLightweight:="	, False
	])
oEditor.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:Geometry3DAttributeTab",
			[
				"NAME:PropServers",
				"Box1"
			],
			[
				"NAME:ChangedProps",
				[
					"NAME:Name",
					"Value:="		, "inner_box"
				]
			]
		]
	])
oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:NewProps",
				[
					"NAME:a",
					"PropType:="		, "VariableProp",
					"UserDef:="		, True,
					"Value:="		, "22.86mm"
				]
			]
		]
	])
oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:NewProps",
				[
					"NAME:b",
					"PropType:="		, "VariableProp",
					"UserDef:="		, True,
					"Value:="		, "10.16mm"
				]
			]
		]
	])
oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:NewProps",
				[
					"NAME:lamda_g",
					"PropType:="		, "VariableProp",
					"UserDef:="		, True,
					"Value:="		, "39.71mm"
				]
			]
		]
	])
oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:NewProps",
				[
					"NAME:N",
					"PropType:="		, "VariableProp",
					"UserDef:="		, True,
					"Value:="		, "21mm"
				]
			]
		]
	])
oEditor.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:Geometry3DCmdTab",
			[
				"NAME:PropServers",
				"inner_box:CreateBox:1"
			],
			[
				"NAME:ChangedProps",
				[
					"NAME:Position",
					"X:="			, "0mm",
					"Y:="			, "-a/2",
					"Z:="			, "-b/2"
				],
				[
					"NAME:YSize",
					"Value:="		, "a"
				],
				[
					"NAME:ZSize",
					"Value:="		, "b"
				],
				[
					"NAME:XSize",
					"Value:="		, "lamda_g/2*N+lamda_g/4"
				]
			]
		]
	])
oEditor.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:Geometry3DCmdTab",
			[
				"NAME:PropServers",
				"inner_box:CreateBox:1"
			],
			[
				"NAME:ChangedProps",
				[
					"NAME:XSize",
					"Value:="		, "lamda_g/2+lamda_g/4"
				]
			]
		]
	])
oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:DeletedProps",
				"N"
			]
		]
	])
oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:NewProps",
				[
					"NAME:N",
					"PropType:="		, "VariableProp",
					"UserDef:="		, True,
					"Value:="		, "21"
				]
			]
		]
	])
oEditor.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:Geometry3DCmdTab",
			[
				"NAME:PropServers",
				"inner_box:CreateBox:1"
			],
			[
				"NAME:ChangedProps",
				[
					"NAME:XSize",
					"Value:="		, "lamda_g/2*N+lamda_g/4"
				]
			]
		]
	])
oEditor.Copy(
	[
		"NAME:Selections",
		"Selections:="		, "inner_box"
	])
oEditor.Paste()
oEditor.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:Geometry3DAttributeTab",
			[
				"NAME:PropServers",
				"inner_box1"
			],
			[
				"NAME:ChangedProps",
				[
					"NAME:Name",
					"Value:="		, "outer_box1"
				],
				[
					"NAME:Material",
					"Value:="		, "\"pec\""
				]
			]
		]
	])
oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:NewProps",
				[
					"NAME:thick",
					"PropType:="		, "VariableProp",
					"UserDef:="		, True,
					"Value:="		, "1mm"
				]
			]
		]
	])
oEditor.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:Geometry3DCmdTab",
			[
				"NAME:PropServers",
				"outer_box1:CreateBox:1"
			],
			[
				"NAME:ChangedProps",
				[
					"NAME:Position",
					"X:="			, "0mm",
					"Y:="			, "-a/2-thick",
					"Z:="			, "-b/2-thick"
				],
				[
					"NAME:XSize",
					"Value:="		, "lamda_g/2*N+lamda_g/4+thick"
				],
				[
					"NAME:YSize",
					"Value:="		, "a+2*thick"
				],
				[
					"NAME:ZSize",
					"Value:="		, "b+2*thick"
				]
			]
		]
	])
oEditor.Subtract(
	[
		"NAME:Selections",
		"Blank Parts:="		, "outer_box1",
		"Tool Parts:="		, "inner_box"
	],
	[
		"NAME:SubtractParameters",
		"KeepOriginals:="	, False,
		"TurnOnNBodyBoolean:="	, True
	])
oEditor.CreateBox(
	[
		"NAME:BoxParameters",
		"XPosition:="		, "20mm",
		"YPosition:="		, "0mm",
		"ZPosition:="		, "0mm",
		"XSize:="		, "60mm",
		"YSize:="		, "-20mm",
		"ZSize:="		, "0mm"
	],
	[
		"NAME:Attributes",
		"Name:="		, "Box1",
		"Flags:="		, "",
		"Color:="		, "(143 175 143)",
		"Transparency:="	, 0,
		"PartCoordinateSystem:=", "Global",
		"UDMId:="		, "",
		"MaterialValue:="	, "\"vacuum\"",
		"SurfaceMaterialValue:=", "\"\"",
		"SolveInside:="		, True,
		"ShellElement:="	, False,
		"ShellElementThickness:=", "0mm",
		"ReferenceTemperature:=", "20cel",
		"IsMaterialEditable:="	, True,
		"UseMaterialAppearance:=", False,
		"IsLightweight:="	, False
	])
oEditor.Delete(
	[
		"NAME:Selections",
		"Selections:="		, "Box1"
	])
oEditor.CreateBox(
	[
		"NAME:BoxParameters",
		"XPosition:="		, "-20mm",
		"YPosition:="		, "0mm",
		"ZPosition:="		, "0mm",
		"XSize:="		, "50mm",
		"YSize:="		, "10mm",
		"ZSize:="		, "0mm"
	],
	[
		"NAME:Attributes",
		"Name:="		, "Box1",
		"Flags:="		, "",
		"Color:="		, "(143 175 143)",
		"Transparency:="	, 0,
		"PartCoordinateSystem:=", "Global",
		"UDMId:="		, "",
		"MaterialValue:="	, "\"vacuum\"",
		"SurfaceMaterialValue:=", "\"\"",
		"SolveInside:="		, True,
		"ShellElement:="	, False,
		"ShellElementThickness:=", "0mm",
		"ReferenceTemperature:=", "20cel",
		"IsMaterialEditable:="	, True,
		"UseMaterialAppearance:=", False,
		"IsLightweight:="	, False
	])
oEditor.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:Geometry3DCmdTab",
			[
				"NAME:PropServers",
				"Box1:CreateBox:1"
			],
			[
				"NAME:ChangedProps",
				[
					"NAME:ZSize",
					"Value:="		, "10mm"
				]
			]
		]
	])
oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:NewProps",
				[
					"NAME:l1",
					"PropType:="		, "VariableProp",
					"UserDef:="		, True,
					"Value:="		, "14.2mm"
				]
			]
		]
	])
oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:NewProps",
				[
					"NAME:d1",
					"PropType:="		, "VariableProp",
					"UserDef:="		, True,
					"Value:="		, "1.02mm"
				]
			]
		]
	])
oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:NewProps",
				[
					"NAME:W",
					"PropType:="		, "VariableProp",
					"UserDef:="		, True,
					"Value:="		, "1.59mm"
				]
			]
		]
	])
oEditor.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:Geometry3DCmdTab",
			[
				"NAME:PropServers",
				"Box1:CreateBox:1"
			],
			[
				"NAME:ChangedProps",
				[
					"NAME:Position",
					"X:="			, "lamda_g/2-l1",
					"Y:="			, "d1-W/2",
					"Z:="			, "b/2"
				],
				[
					"NAME:ZSize",
					"Value:="		, "thick"
				],
				[
					"NAME:YSize",
					"Value:="		, "W"
				],
				[
					"NAME:XSize",
					"Value:=&#
