开发工具与关键技术：SuperMap iDesktop /GIS
作者：肖春庆
撰写时间：2020年04月27日
SuperMap GIS适于北京超图软件股份有限公司开发出来的一种应用二维地图和三维地图等等的地理信息制作系统。
在应用的过程中工作空间用于保存用户工作环境，包括：当前 打开的数据源（位置、别名和打开方式）、地 图、布局、资源（符号库、线型库、填充库）、 三维场景等。文件方式存储(.sxwu, .smwu，.sxw，.smw) – 数据库方式存储 （SQL Server、Oracle）

数据源由各种类型的数据集组成，是空间数据 （集）的物理存储方式。 一个数据源中可以具有一种或多种类型的数据 集，包括矢量数据集和栅格数据集。
文件方式存储（.udb/udd） – 数据库方式存储（ SQL、Oracle、PostgreSQL 、 DB2、BeyonDB）数据集是由同种类型数据组成的数据集合，也就是 一组数据对象的集合。

根据存储结构不同，分为矢量数据集和栅格数据。 数据集类型包括： – 点数据集、线数据集、面数据集、纯属性数据集、网 络数据集、复合数据集（CAD）、文本数据集、路由 数据集、影像数据集、栅格数据集等。
数据集没有对应的物理存储文件，其物理存储在对应的数据源中。 图层可理解为地图窗口中的透明薄膜。图层是数据集的显示方式。显示数据集的实质是将数据集中的对象以一定的风格添加到地图窗口的图 层中图层是空间数据按专题在垂直方向上组织的一种方式。
专题图也是以图层方式保存与管理一个或者多个二维数据集被赋予一定的显示风 格，显示在同一个地图窗口中，就成为地图。 地图是通过工作空间以文件或数据库的方式进 行物理存储。因此，保存地图后，还需要保存 工作空间。
将一幅或者多幅地图放置在布局窗口中，并添 加其他辅助制图要素，如图名、图例、地图比 例尺等，就成为布局。 布局的保存也依赖于工作空间的保存。
三维场景可以对二维点\三维点、二维线\三维线、 文本、DEM、GRID、模型（.3ds、*.sgm）、 影像数据等进行三维实时浏览；二三维一体化 显示与管理。 三维场景的保存也依赖于工作空间的保存。
工作空间与数据源的关系:工作空间和数据源对应不同的物理存储。 一个工作空间中可以有多个数据源。
数据源与数据集的关系：数据源是数据集的物理存储方式。 一个数据源可以有多个甚至多种类型的数据集。 一个或多个数据集可以组成一个或多个数据源。
数据集、图层和地图的关系
图层是数据集的显示方式。 图层能将数据集中的对象以适当的风格进行显示， 而数据集中没有存储风格（文本和CAD数据集除 外）。 1个或多个图层构成了地图。 图层和地图会随着数据集内容的改变而动态更新。1个数据集可以配置多种风格，添加到一个地图窗 口中。
数据集不等于图层工作空间和地图、布局的关系地图和布局都保存在工作空间文件（或数据库） 中，保存地图和布局后，如没有保存工作空间， 结果将不被保存。 • 如果工作空间中没有数据源，则相应的地图和 布局将没有数据。

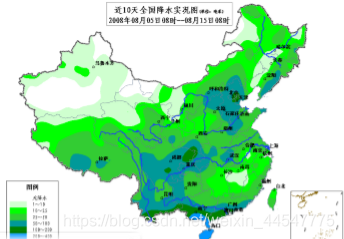

普通地图 – 以相对均衡的详细程度表示制图区域内各种自然和 社会经济现象,全地图要素,着重描绘地区轮廓、地 面起伏、自然状况和人类活动的成果，同时也是制 作专题地图的地理底图。 专题地图 – 以普通地图为地理基础，着重表示制图区域内某一 种或几种自然或社会经济现象的地图。作为该图主 题的专题要素予以详尽表示，其地理基础内容则视 主题而异 – 水利行业、海洋行业、气象行业、国土行业……

添加数据到地图窗口逐个添加：拖拽数据集
调整图层顺序 操作步骤：在图层管器中，点击图层控制按钮,在“图层控制”对话框中，选中一个或多个图层后， 通过工具栏中的置顶、上移、下移、置底等按钮， 调整图层顺序或者在图层管理器中，选中一个或多个图层, 将选中的图层拖拽至目标位置,松开鼠标即可。

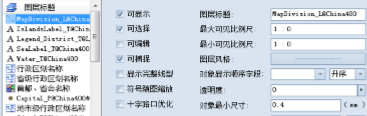

图层显示比例设置 为各图层设置其可见比例尺范围 – 设置图层的最大可显示比例尺 • 超过该值，地图不显示 – 设置图层的最小可显示比例尺，小于该值，地图不显示

分级配图 – 通过使用分级配图功能，用户可对当前地图批量设 置特定比例尺下需要显示的图层，满足用户按照分 级比例尺配图的需求。 – 单击功能区 “工具”选项卡 > “制图与发布”组 >“分级配图”按钮。.图层风格设置图层风格设置注意事项 – 点、线和面设置的风格保存在图层中，通过工作空 间进行保存 – 文本风格设置保存在数据集中，可进行单个对象修 改，保存在数据源中，存地图 – 使当前地图窗口中没有选中的对象 – 在地图窗口中右键点击鼠标，在弹出的右键菜单中 选择“保存地图”命令。 若当前地图为新增地图，则弹出“地图另存为”对话 框，在对话框输入新地图的名称，然后，点击“确定” 按钮即可。 若当前地图是工作空间中已有的地图，则会将对地图 的修改，保存到当前地图中。
保存工作空间 在工作空间管理器中，选中工作空间节点，右 键菜单中选中“保存工作空间” 在菜单项中点击“保 存工作空间”
