PE格式系列_0x04：输入表查看（WinDbg+PEview+Stud_PE+Dependency+CFF）

本文链接：https://blog.youkuaiyun.com/weixin_44531336/article/details/125038926

目的：使用一个具体例子查询输入表的真实模样；notepad.exe加载到内存时，查询输入表的INT，用这个INT中的函数名对应的真实地址填充notepad.exe内存中IAT的过程；PE文件装在完后，通过IAT就可以找到函数在内存中真正的地址

文章目录

1.WinDbg查看输入表

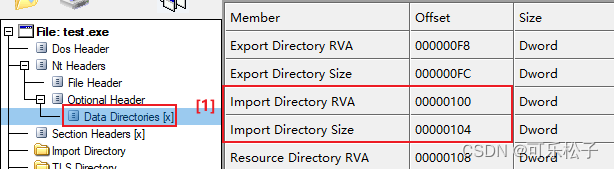

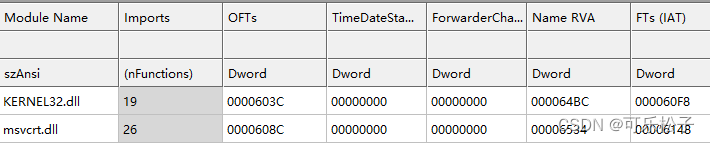

2.常用PE工具查看输入表
3.参考

1.WinDbg查看输入表

前提：notepad的加载基址是00f20000，NT头的真实加载地址是00f20100，OptionalHeader的偏移（0x18），offset of DataDirectory偏移是(0x60)

知识：输入表是DataDirectory数组中第二个元素

1.输入表起始地址

下面找到起始地址是00f20000 + 0x2647c，基本上每次加载基址都会有偏差；以实际为准

#1.option header -> DataDirectory
0:000> dt ntdll!_IMAGE_OPTIONAL_HEADER -v -ny DataDirectory 00f20100+18
struct _IMAGE_OPTIONAL_HEADER, 31 elements, 0xe0 bytes
   +0x060 DataDirectory : [16] struct _IMAGE_DATA_DIRECTORY, 2 elements, 0x8 bytes

#2.输入表相关的_IMAGE_DATA_DIRECTORY,下面可以看到0x2647c开始，长度为0x21c的一段连续内存都是给导入表的
0:000> dt ntdll!_IMAGE_DATA_DIRECTORY 00f20100+18+60+8
   +0x000 VirtualAddress   : 0x2647c
   +0x004 Size             : 0x21c
#3.00f4647c是DataDirectory[1]，即输入表的虚拟地址（VA）
0:000> ? 00f20000 + 0x2647c
Evaluate expression: 16016508 = 00f4647c

2.IMAGE_IMPORT_DESCRIPTOR

解析前要了解输入表在内存中的大致结构、使用的结构体和信息

1.输入表常用的结构体

0:000> dt  combase!_IMAGE_I*
          combase!_IMAGE_IMPORT_BY_NAME
          combase!_IMAGE_INDIR_CONTROL_TRANSFER_DYNAMIC_RELOCATION
          combase!_IMAGE_IMPORT_BY_NAME
          combase!_IMAGE_IMPORT_DESCRIPTOR
          combase!_IMAGE_IMPORT_DESCRIPTOR
          combase!_IMAGE_IMPORT_CONTROL_TRANSFER_DYNAMIC_RELOCATION

2.IID是_IMAGE_IMPORT_DESCRIPTOR的简称，内存中排列如下

#输入表占用的一段连续内存
#是一个个IMAGE_IMPORT_DESCRIPTOR组成的，结尾是一个参数都为空的IMAGE_IMPORT_DESCRIPTOR结构
#类似结构：
		IMAGE_IMPORT_DESCRIPTOR(IID) -> "KERNEL32.dll"相关信息
		IMAGE_IMPORT_DESCRIPTOR(IID) -> "GDI32.dll"相关信息
		...
		IMAGE_IMPORT_DESCRIPTOR(IID) -> "COMCTL32.dll"相关信息
		IMAGE_IMPORT_DESCRIPTOR(IID) -> 全NULL参数的IMAGE_IMPORT_DESCRIPTOR结构，标识结束
