特征标表的说明和推导内容

以下内容我看不懂,只是记录查到的东西,有路过的大神请不吝赐教。

以下内容摘录自马中骐的《物理学中的群论》,第一版中的说明较为详细,第二版中进行了删减。

第一版中内容

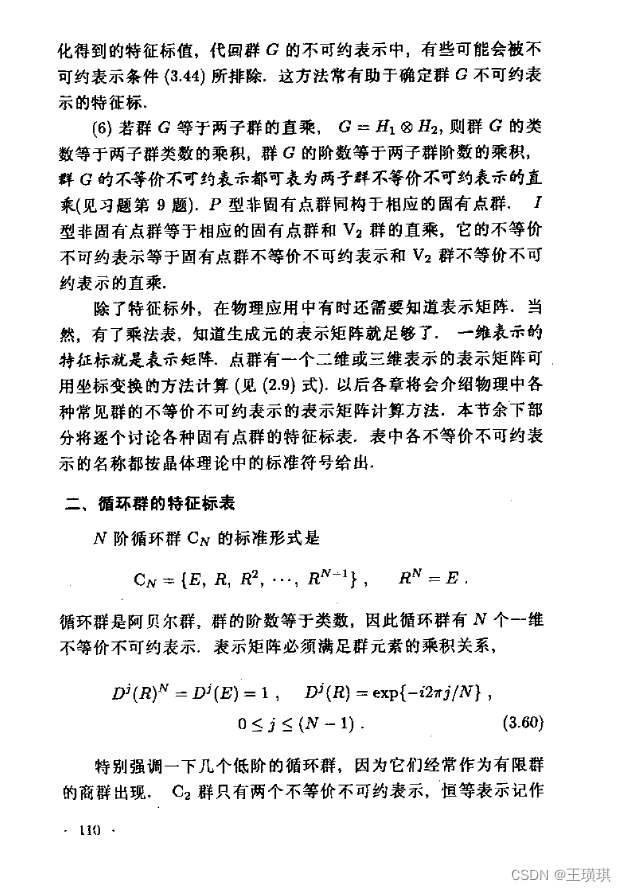

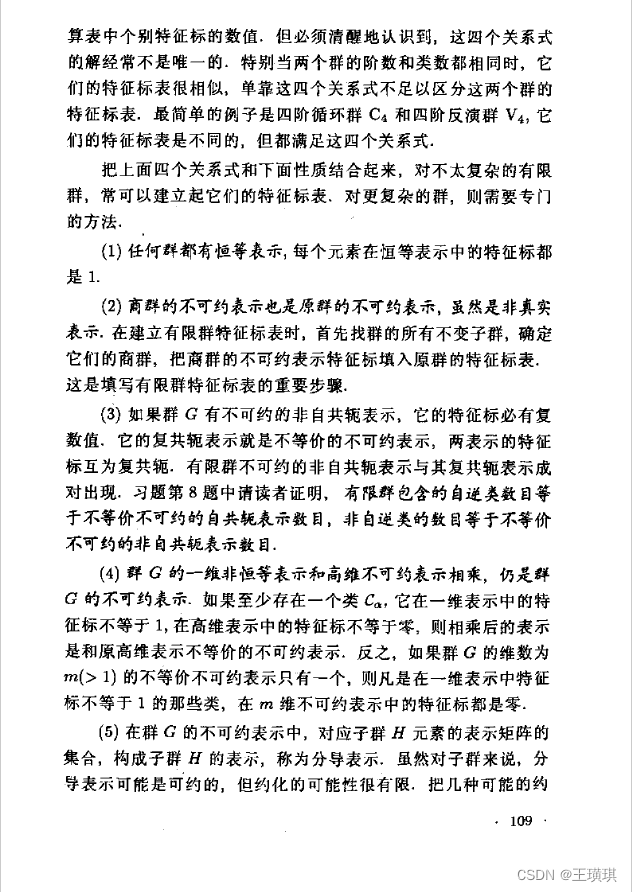

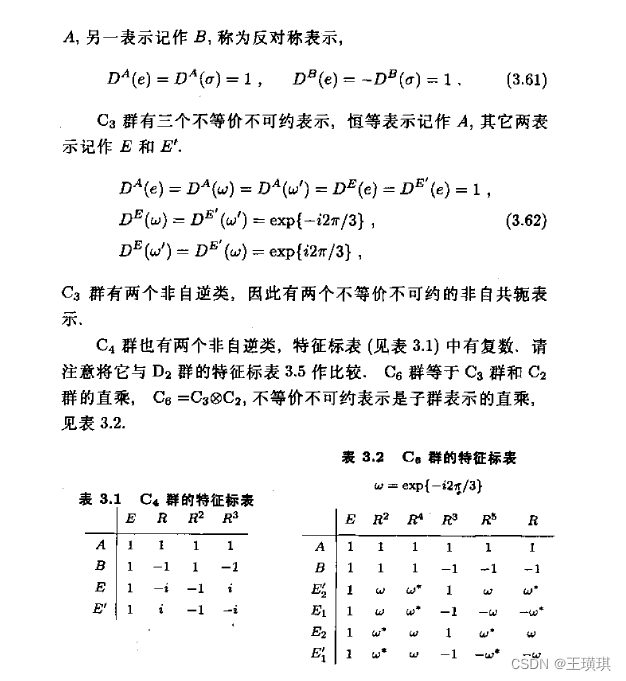

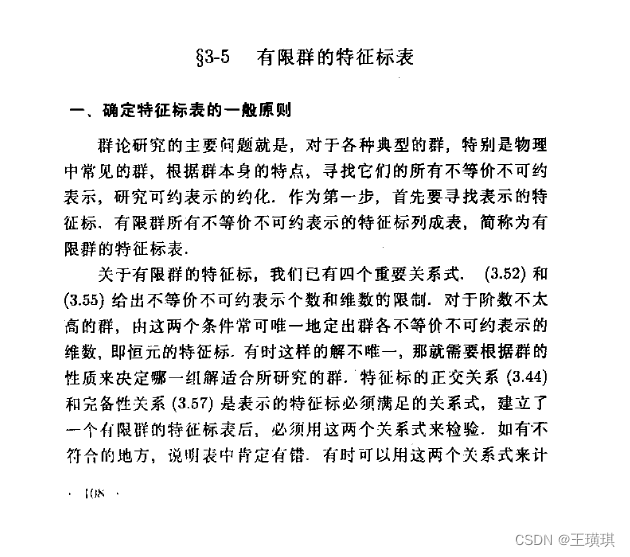

以下内容为《物理学中的群论(第一版)》中3.5节(108~119页)的内容,只贴出推导的说明和循环群的计算实例,其他点群的内容原文均有。

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

第二版中内容

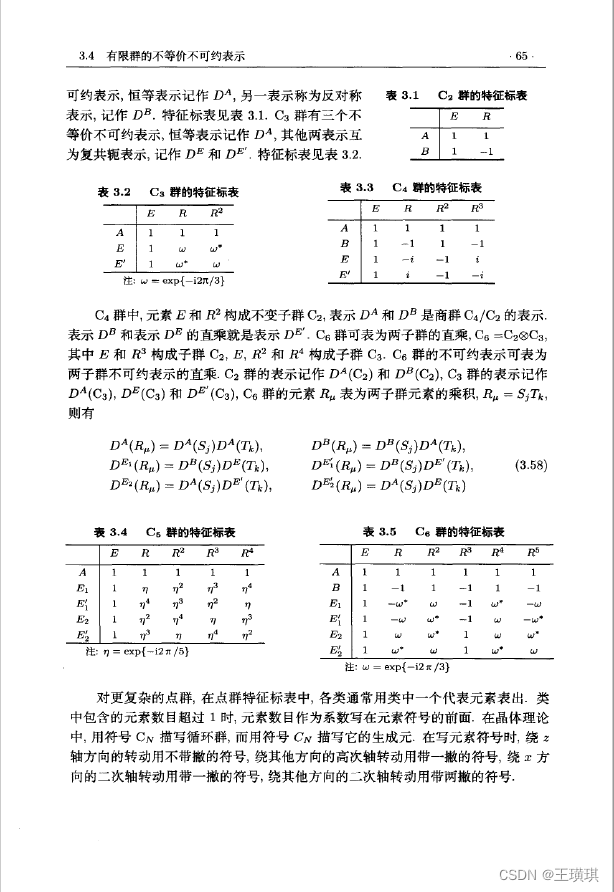

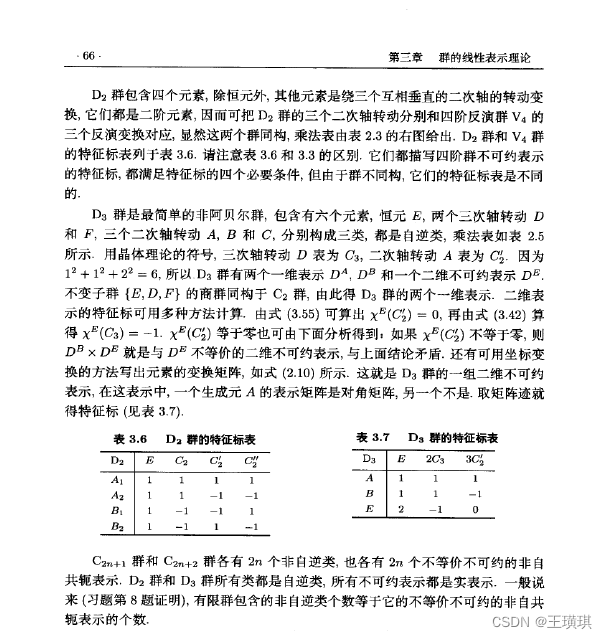

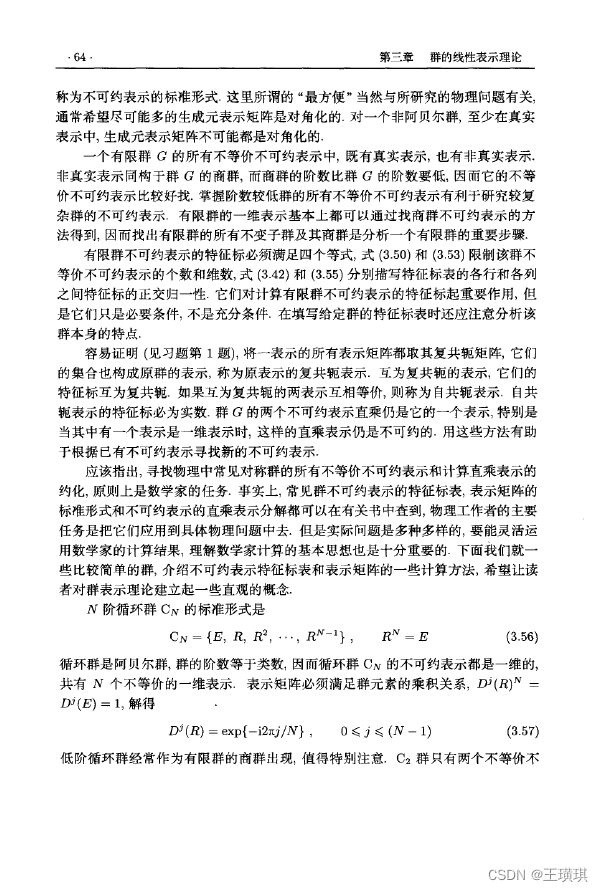

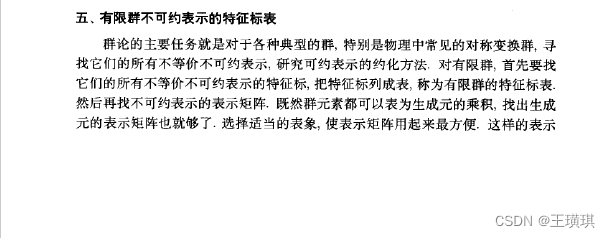

以下内容为《物理学中的群论(第二版)》中3.4节中几个小节(63~68页)的内容,对第一版中对应内容进行了删减。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
最后,欢迎告诉我上面说的是什么东西,感谢。
