STM32G0——USB虚拟串口

本文章基于 NUCLEO-G0B1RE开发板；

一、实验目的

实验CubeMX配置 USB 的 VPC 功能，实现虚拟串口数据的回传功能。

二、实验原理

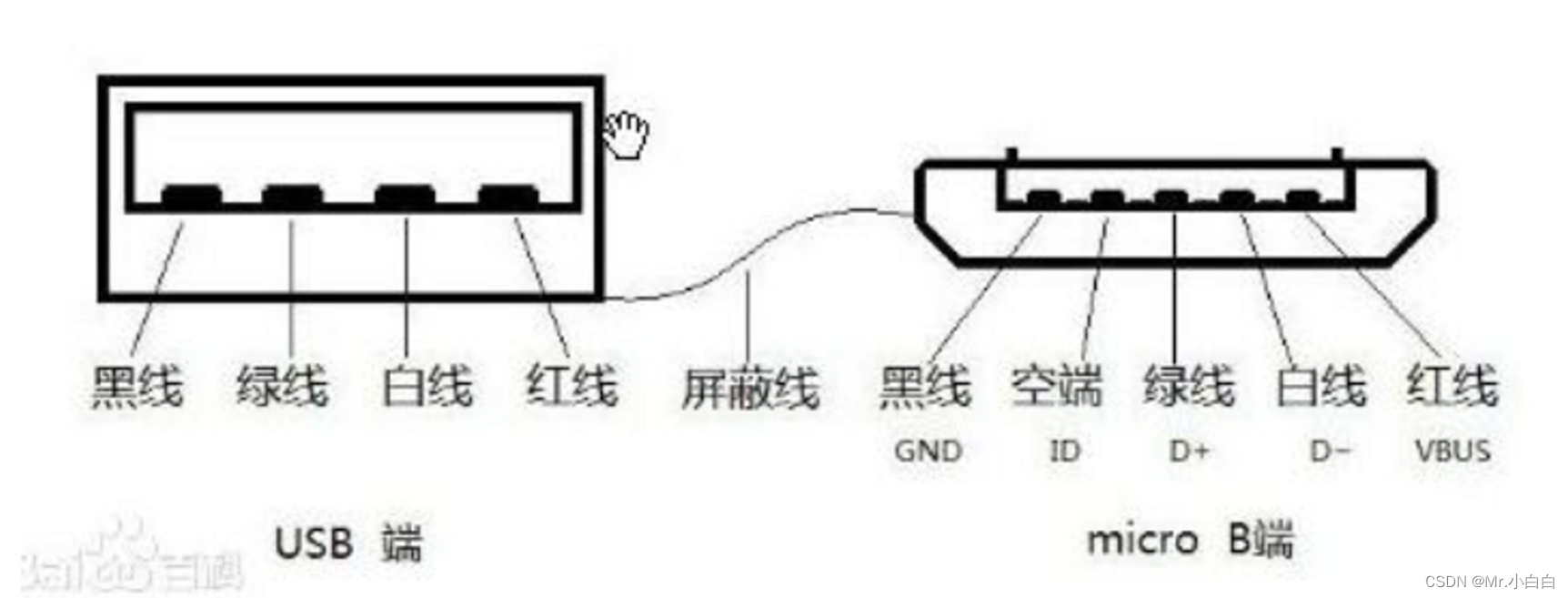

实验使用 Micro USB。

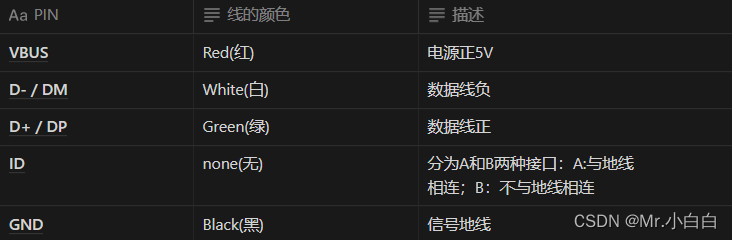

Copy of USB 引脚说明

三、CubeMX 配置

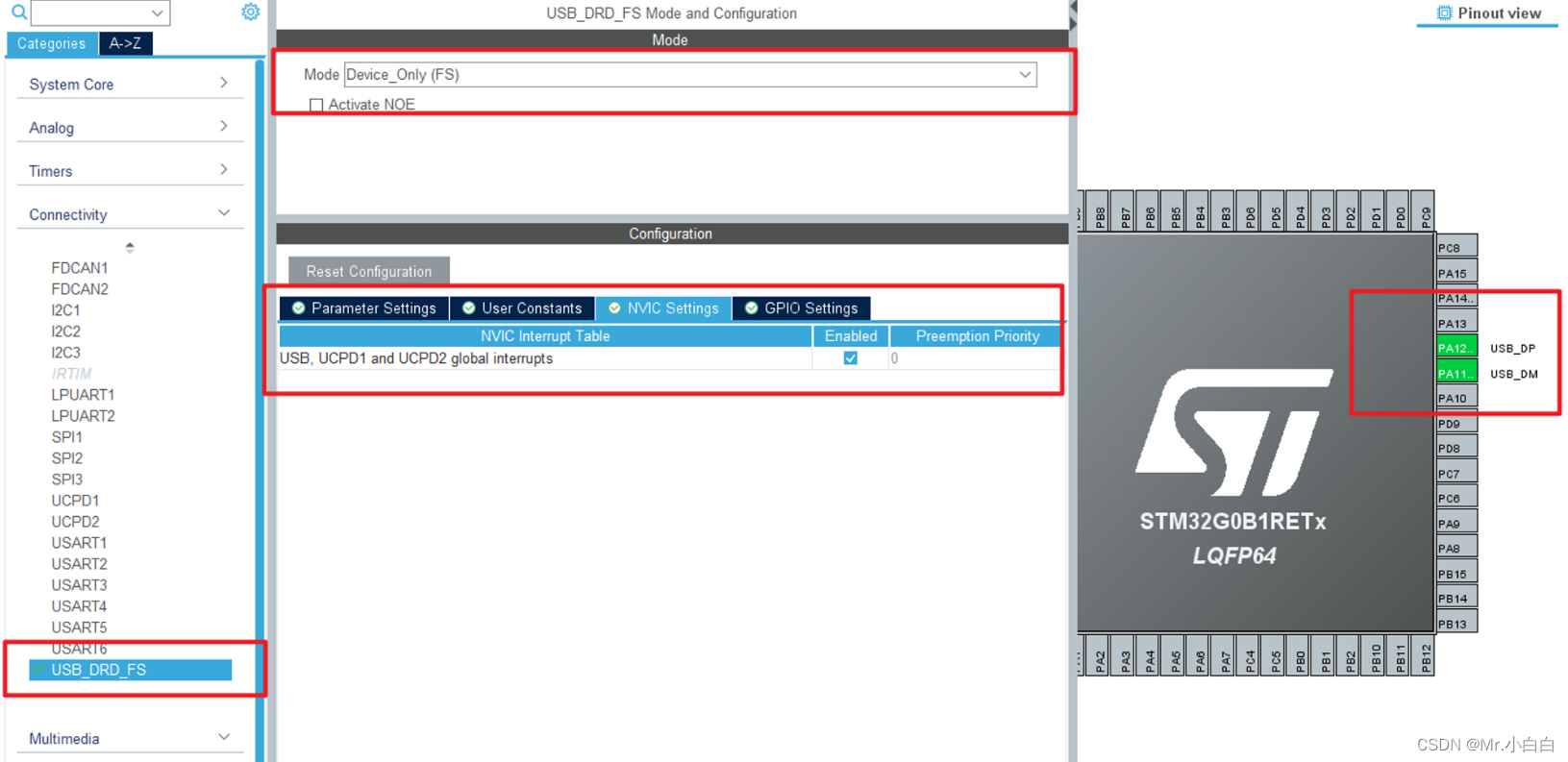

使能 USB 的Device 模式，使能中断。可以看到PA11,PA12 引脚被配置。

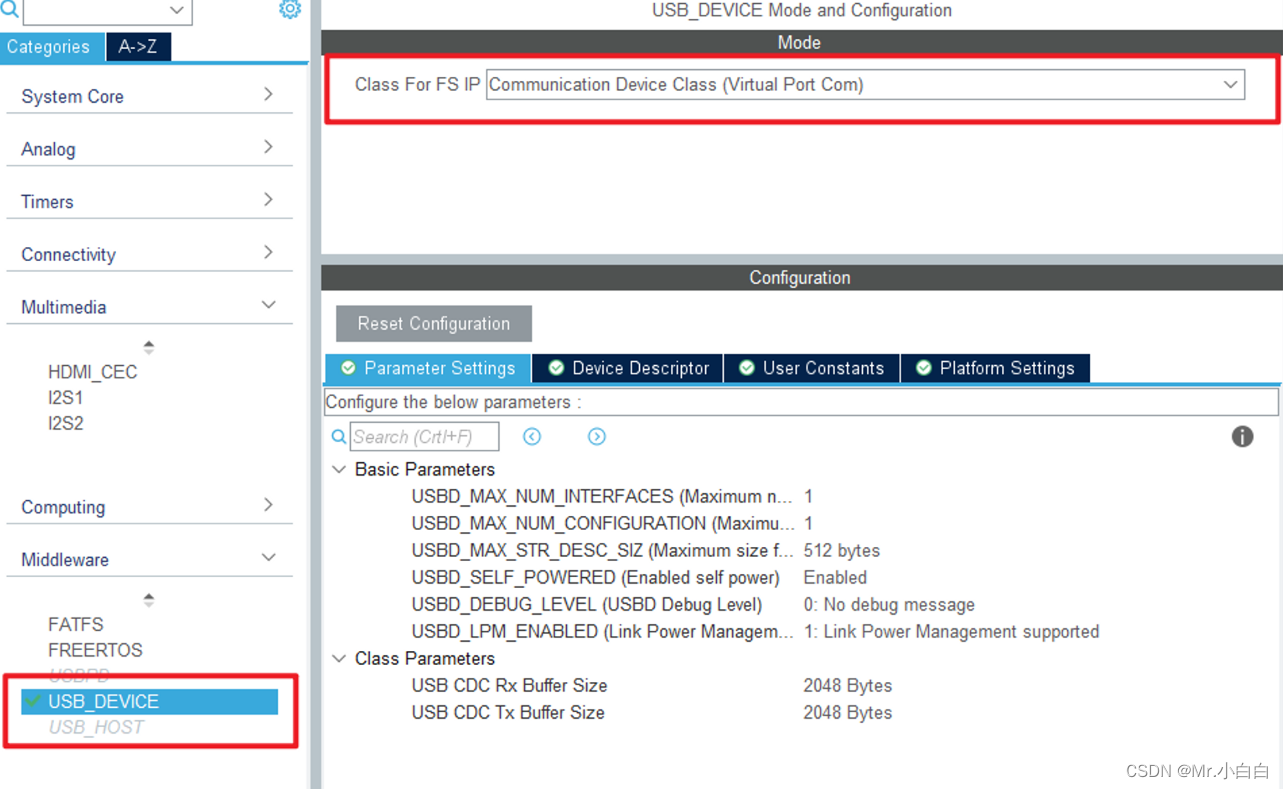

选择 VPC 模式

四、程序配置

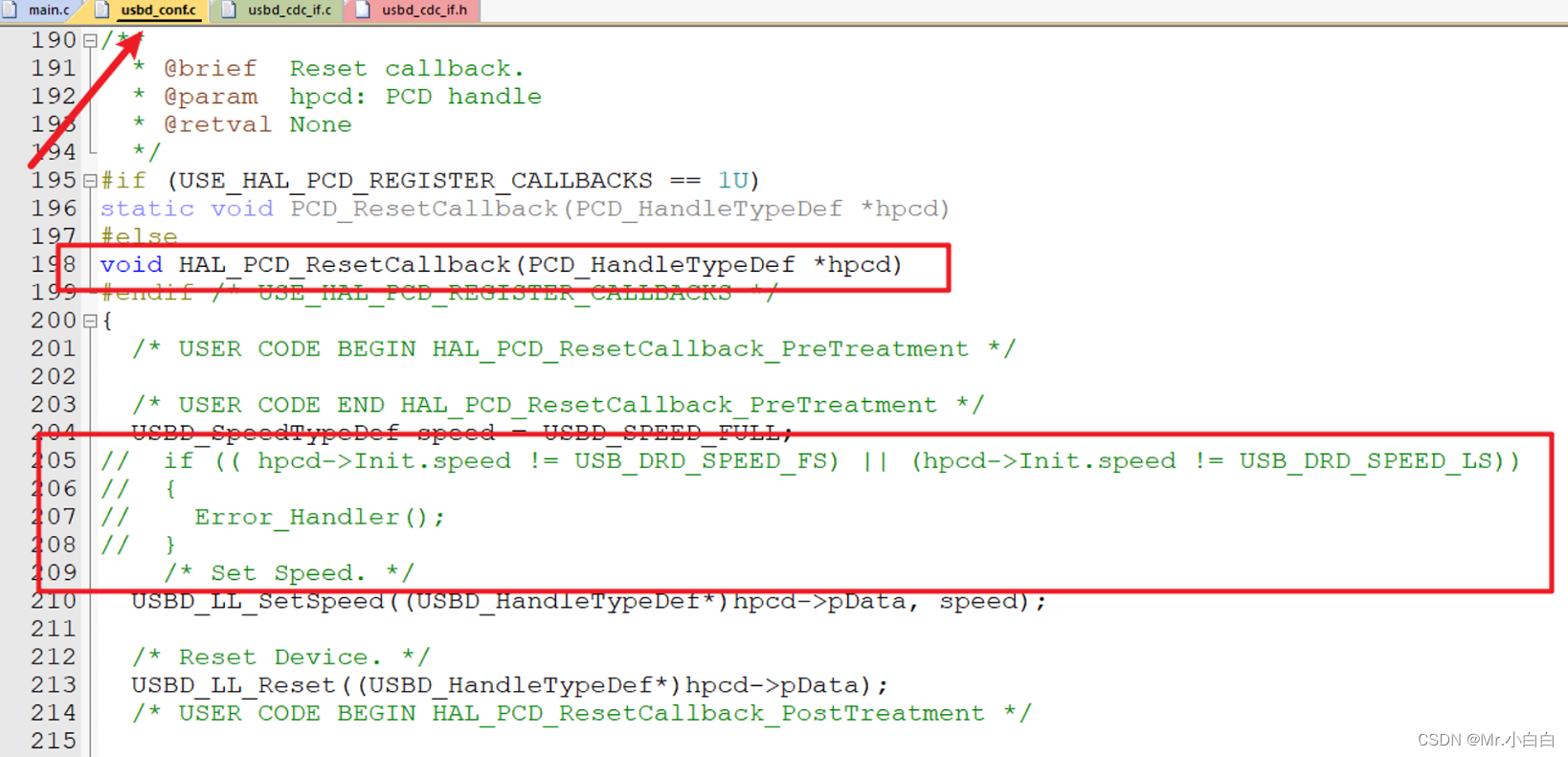

ST 的库存在问题，需要在 usbd_conf.c 中注释掉对于模式的判断。

定义串口参数

USBD_CDC_LineCodingTypeDef LineCoding = {
																						115200, /* baud rate */
																						0x00, /* stop bits-1 */
																						0x00, /* parity - none */
																						0x08 /* nb. of bits 8 */ };

uint32_t UserTxBufPtrIn = 0;
uint32_t UserTxBufPtrOut = 0;

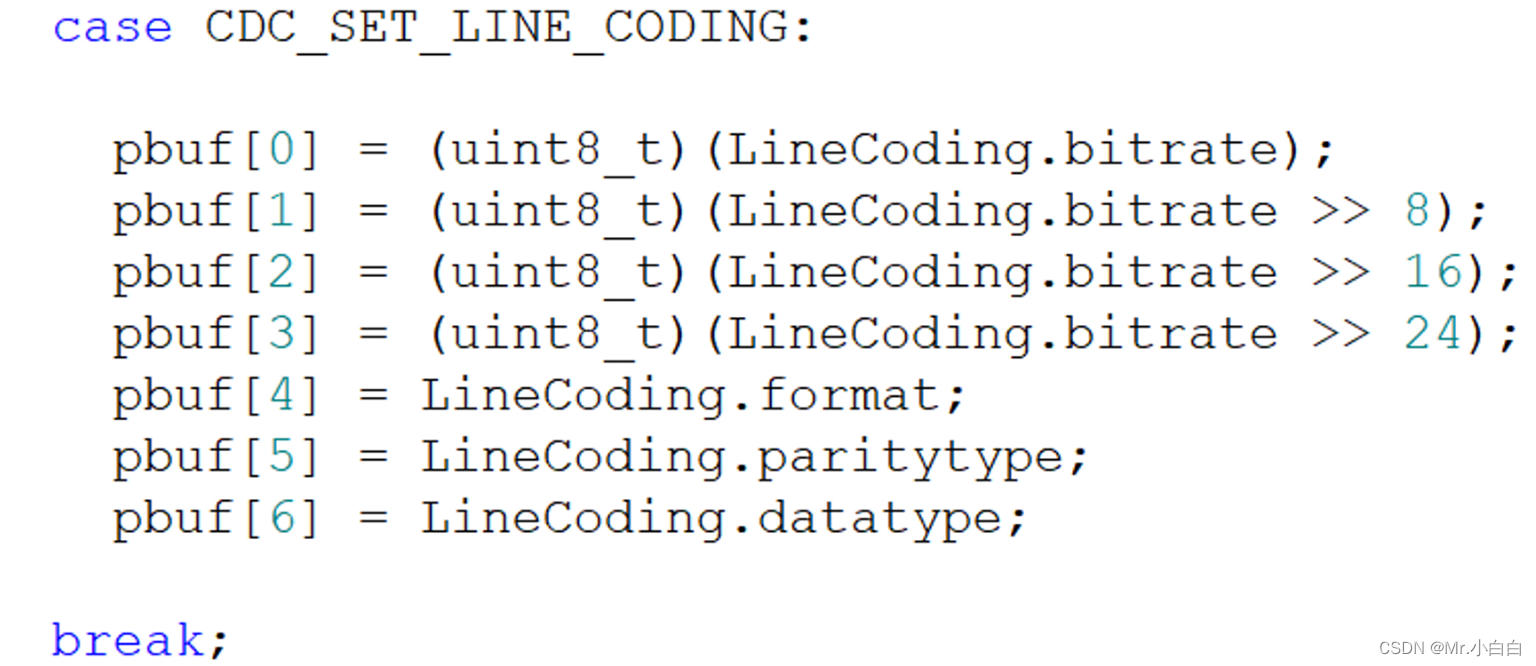

在 CDC_Control_FS 函数中添加 串口参数配置。

			pbuf[0] = (uint8_t)(LineCoding.bitrate);
			pbuf[1] = (uint8_t)(LineCoding.bitrate >> 8);
			pbuf[2] = (uint8_t)(LineCoding.bitrate >> 16);
			pbuf[3] = (uint8_t)(LineCoding.bitrate >> 24);
			pbuf[4] = LineCoding.format;
			pbuf[5] = LineCoding.paritytype;
			pbuf[6] = LineCoding.datatype;

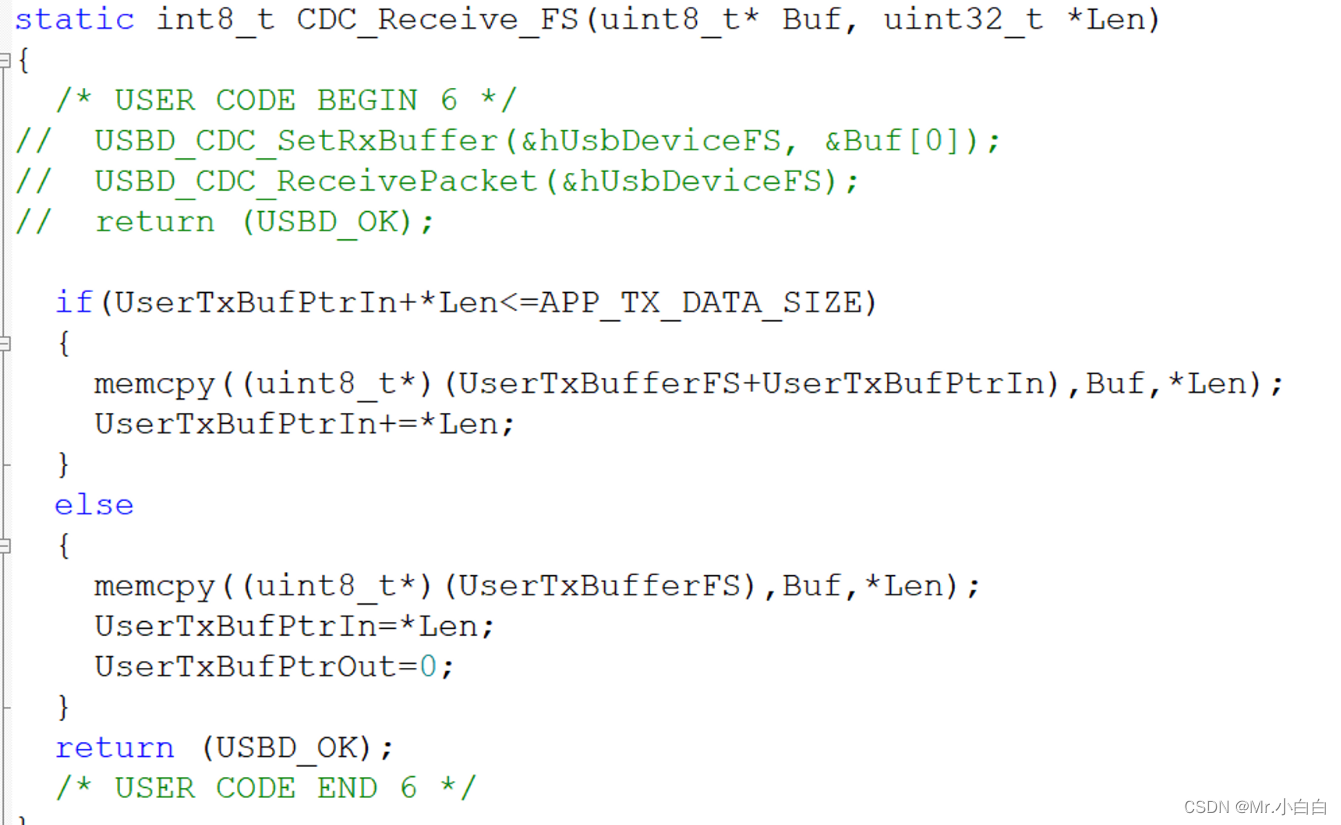

在 CDC_Receive_FS 函数中，修改接收函数

	if(UserTxBufPtrIn+*Len<=APP_TX_DATA_SIZE)
	{
		memcpy((uint8_t*)(UserTxBufferFS+UserTxBufPtrIn),Buf,*Len);
		UserTxBufPtrIn+=*Len;
  	}
	else
	{
		memcpy((uint8_t*)(UserTxBufferFS),Buf,*Len);
		UserTxBufPtrIn=*Len;
		UserTxBufPtrOut=0;
	}
	return (USBD_OK);

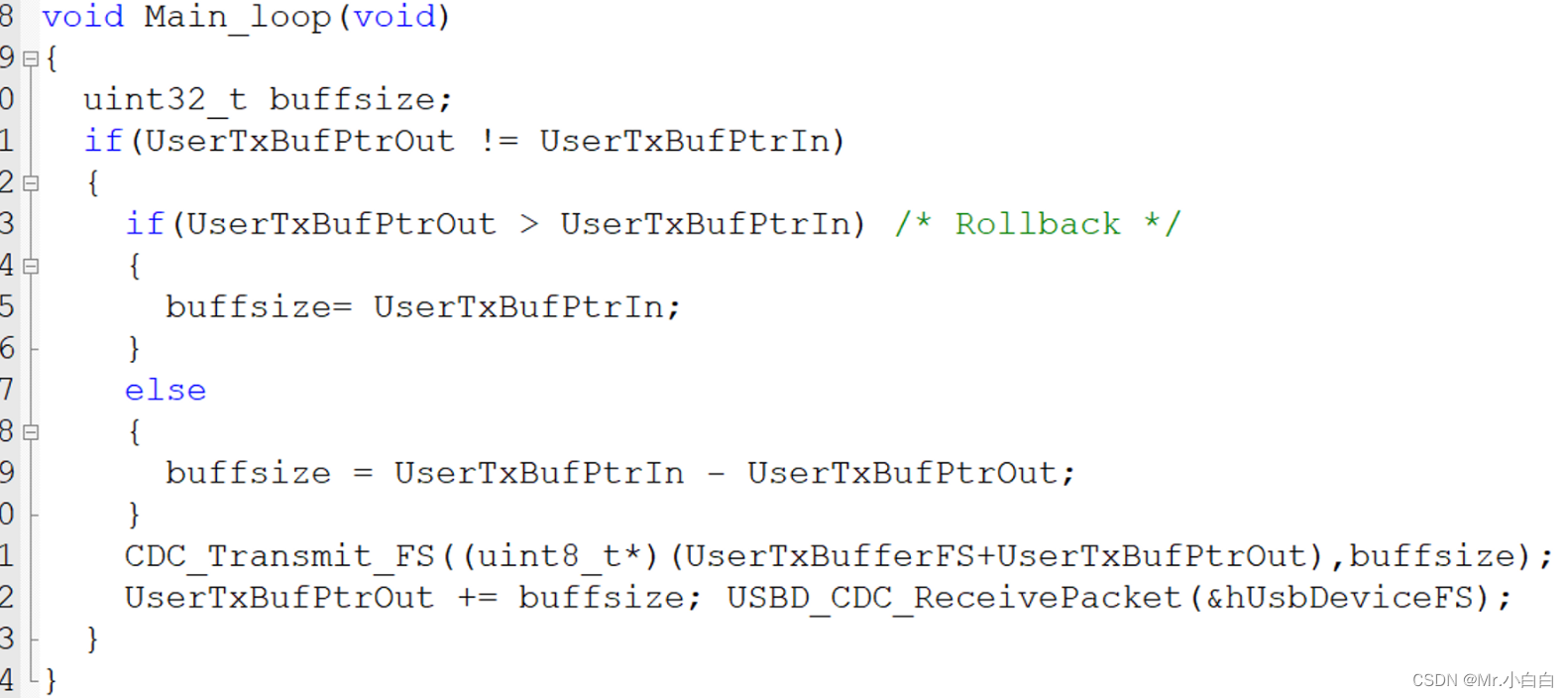

添加回传函数

void Main_loop(void)
{
	uint32_t buffsize;
	if(UserTxBufPtrOut != UserTxBufPtrIn)
	{
		if(UserTxBufPtrOut > UserTxBufPtrIn) /* Rollback */
		{
			buffsize= UserTxBufPtrIn;
		}
		else
		{
			buffsize = UserTxBufPtrIn - UserTxBufPtrOut;
		}
		CDC_Transmit_FS((uint8_t*)(UserTxBufferFS+UserTxBufPtrOut),buffsize);
		UserTxBufPtrOut += buffsize;
		USBD_CDC_ReceivePacket(&hUsbDeviceFS);
	}
}

五、实验结果

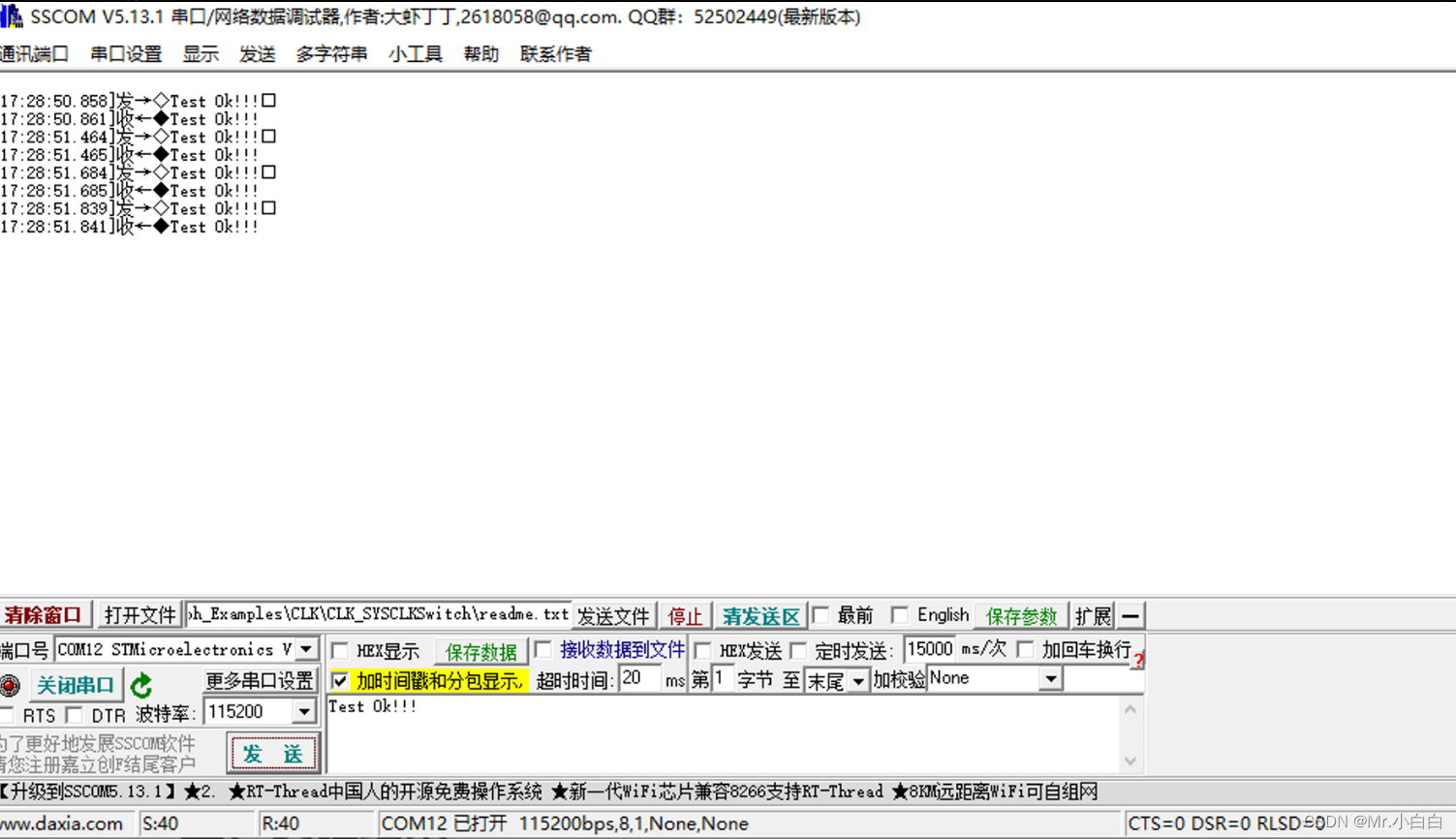

可以成功回传数据
