本文深入剖析了Dubbo的架构设计，包括Deployer的自动部署、Repository的服务存储、Scheduler的动态扩缩容、Admin的管理控制台、Registry的注册发现、Monitor的监控统计、以及从服务接口到数据序列化的10层架构。详细阐述了各层的功能和接口，揭示了Dubbo如何实现高效、稳定的RPC服务。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

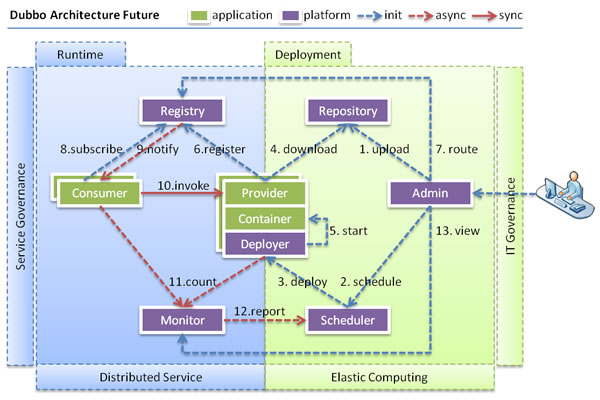

Dubbo官方文档给的架构

dubbo-architucture-futures

节点角色说明

节点	角色说明
`Deployer`	自动部署服务的本地代理
`Repository`	仓库用于存储服务应用发布包
`Scheduler`	调度中心基于访问压力自动增减服务提供者
`Admin`	统一管理控制台
`Registry`	服务注册与发现的注册中心
`Monitor`	统计服务的调用次数和调用时间的监控中心

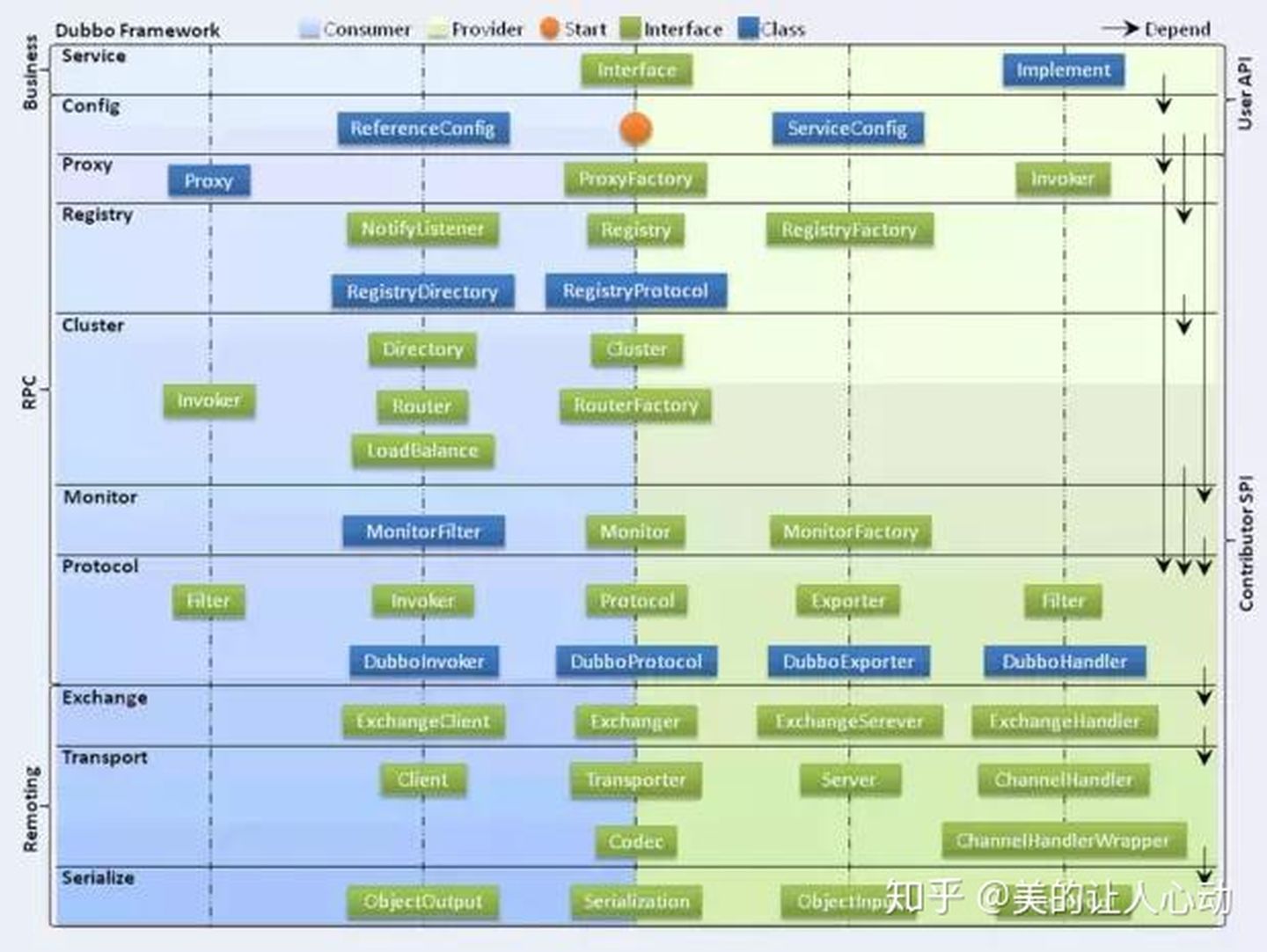

Dubbo框架10层

服务接口层（Service）：与实际业务逻辑相关的，根据服务提供方和服务消费方的业务设计对应的接口和实现。
配置层（Config）：对外配置接口，以ServiceConfig和ReferenceConfig为中心，可以直接new配置类，也可以通过Spring解析配置生成配置类。
服务代理层（Proxy）：服务接口透明代理，生成服务的客户端Stub和服务器端Skeleton，以ServiceProxy为中心，扩展接口为ProxyFactory。
服务注册层（Registry）：封装服务地址的注册与发现，以服务URL为中心，扩展接口为RegistryFactory、Registry和RegistryService。可能没有服务注册中心，此时服务提供方直接暴露服务。
集群层（Cluster）：封装多个提供者的路由及负载均衡，并桥接注册中心，以Invoker为中心，扩展接口为Cluster、Directory、Router和LoadBalance。将多个服务提供方组合为一个服务提供方，实现对服务消费方来透明，只需要与一个服务提供方进行交互。
监控层（Monitor）：RPC调用次数和调用时间监控，以Statistics为中心，扩展接口为MonitorFactory、Monitor和MonitorService。
远程调用层（Protocol）：封将RPC调用，以Invocation和Result为中心，扩展接口为Protocol、Invoker和Exporter。Protocol是服务域，它是Invoker暴露和引用的主功能入口，它负责Invoker的生命周期管理。Invoker是实体域，它是Dubbo的核心模型，其它模型都向它靠扰，或转换成它，它代表一个可执行体，可向它发起invoke调用，它有可能是一个本地的实现，也可能是一个远程的实现，也可能一个集群实现。
信息交换层（Exchange）：封装请求响应模式，同步转异步，以Request和Response为中心，扩展接口为Exchanger、ExchangeChannel、ExchangeClient和ExchangeServer。
网络传输层（Transport）：抽象mina和netty为统一接口，以Message为中心，扩展接口为Channel、Transporter、Client、Server和Codec。
数据序列化层（Serialize）：可复用的一些工具，扩展接口为Serialization、 ObjectInput、ObjectOutput和ThreadPool。
