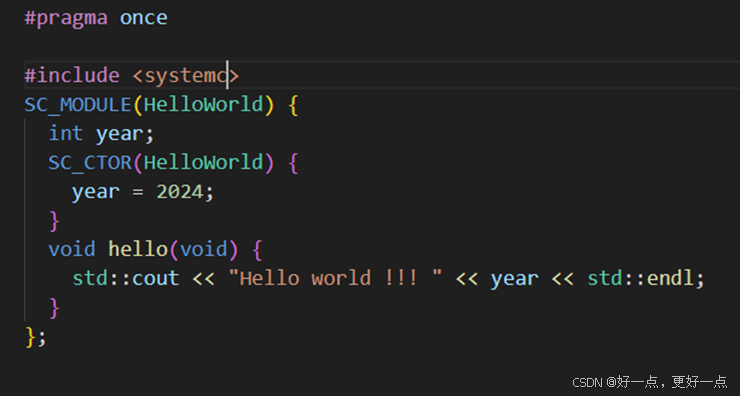

1、模块的声明：SC_MOUDLE(Dcu){}和class dcu::public sc_moudle{}作用一样。new sc_module实例时可以传入一个字符串参数，作为sc_module的名称。如果不传入，sc_module会为实例自动生成一个名称。

2、构造函数：SC_CTOR(Dcu)可以在类的声明中使用，代替构造函数。sc_module中提供默认的析构函数，也可以通过~Dcu()自定义析构函数。构造函数可以直接传入多个参数。

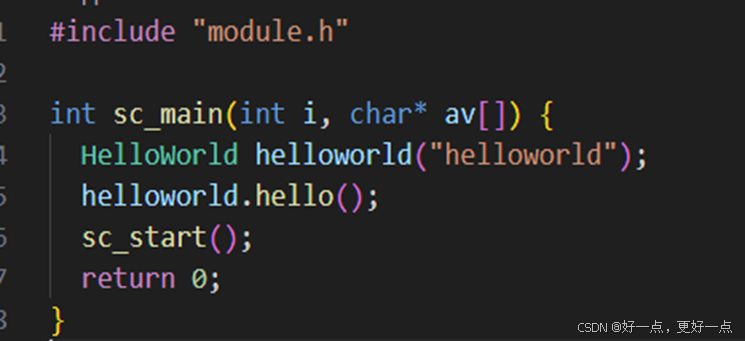

3、sc_main两个参数第一个参数表示输入参数个数，第二个参数是一个数组指针。

4、sc_start(10，SC_NS)表示启动仿真，并持续10ns。sc_stop()是停止仿真，没有参数。sc_start如果不带参数会运行到所有进程和线程结束。

在sc_main和基础函数中可以通过sc_time delay(1, SC_NS); sc_core::sc_start(delay);进行时延，但是这个时延会和sc_start(200, SC_NS);时间累加。和wait的时间是重合的。

5、 SC_METHOD是唯一的可以综合的寄存器传输级进程。通常用于独立功能、复杂状态、系统通信和协调。一个进程只能对应一张敏感表。敏感表上有事件发生，进程函数就会被调用。敏感表中可以包含：sc_signal、sc_port、sc_clock和sc_event。进程函数中不能有wait语句。可以通过wait_until()和next_trigger(clk.pos())实现时延，next_trigger不会阻塞进程当次执行，而且会使得进程多次循环执行。例子：

void(返回值必须是void) SC_METHOD(func); //SC_METHOD是一个宏，不带入口参数，加在func之前，注册func()为进程的一部分。

sensitive<<a<<b; //敏感表，sc_signal<a>或者b发生变化，均会触发func()线程函数的执行，组合敏感

sensitive_pos(a)；//上升沿触发，a从非1变成1的时候触发，沿敏感

sensitive_neg(a); //下降沿触发，a从非0变成0的时候触发

sc_in<>.pos()表示端口上升沿，.pos()方法只能用于端口，不能用于信号。

SC_HAS_PROCESS(Dcu); // 声明模块支持进程和线程，在class A:public sc_module中使用

6、SC_THREAD是时间驱动的，不需要敏感表，但是会通过wait(条件)阻塞模拟器。通常用于模块内并行处理共享资源管理和事件驱动局部行为。

SC_THREAD(func)线程函数中 wait() 函数可以用来等待任意类型的事件，包括其他信号的变化、特定的时间延迟等。如：wait(10，SC_NS)表示线程等待10ns后继续执行。

wait(e1)//等待e1事件触发

wait(200, SC_NS, e1)//等待e1事件触发，或200ns

wait(sc_time(200, SC_NS), e1)//等待e1事件触发，或200ns

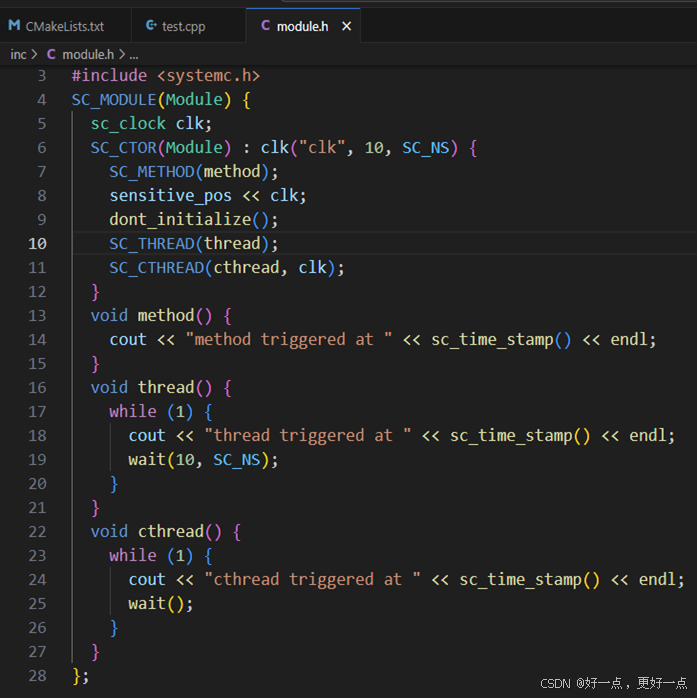

SC_CTHREAD(func，clk)是钟控线程，是严格按照clk的上升沿(或下降沿)触发的。

常见时间单位：SC_SEC(秒), SC_MS(毫秒，10^-3秒), SC_US(微秒，10^-6秒), SC_NS(纳秒，10^-9秒), SC_PS(皮秒，10^-12秒), SC_FS(飞秒，10^-15秒)

sc_set_time_resolution(1, SC_FS); //设置时间分辨率为1飞秒（fs）,意味着在模拟中能够精确到飞秒级别的时间单位。它决定了系统能够处理的最小时间间隔或最小时间粒度，影响计算的细节级别。

sc_set_default_time_unit(1, SC_SEC); //将默认的时间单位设置为秒（s），意味着在没有其他指定的情况下，时间将以秒为单位来处理和表示。默认时间单位设置为秒意味着用户输入和输出的时间值会以秒为单位显示，影响用户与数据交互时的单位。

sc_time_stamp() 返回当前的仿真时间，即仿真时间的时间戳。

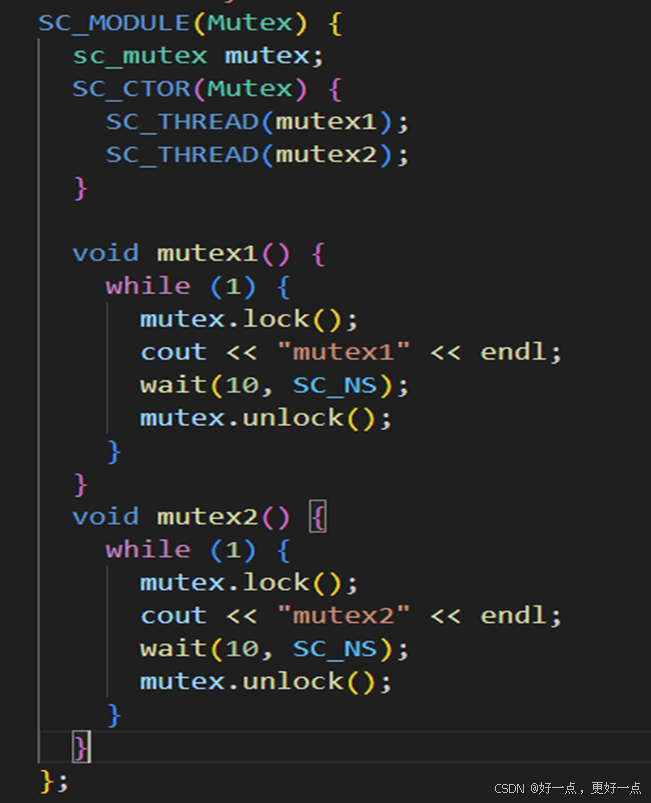

7、sc_mutex在线程执行过程中通过sc_mutex.lock()和sc_mutex.unlock()实现资源的加锁和释放。

8、dont_initialize()函数作用是避免构造函数默认初始化操作，在构造函数中存在进程或者线程时，需要触发条件才会执行进程。每个进程都有各自对应的dont_initialize()

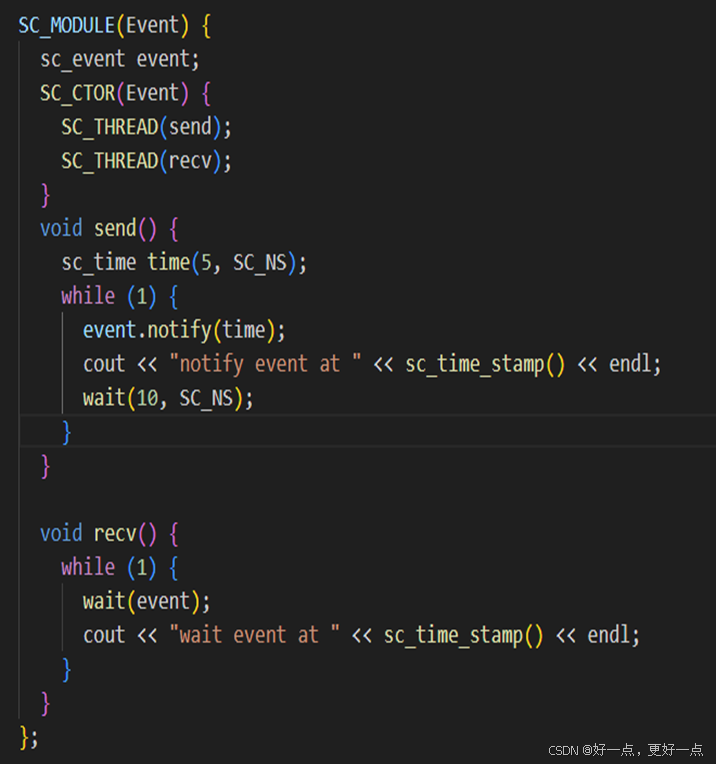

9、sc_event用法：

创建事件：使用 sc_event 创建事件对象。

触发事件：使用 notify() 方法来触发事件。可以指定延迟时间，一般在线程或者方法进程中使用。

等待事件：使用 wait() 方法在进程中等待事件的触发。

sc_event_queue :将事件排入队列，并在特定时间点触发这些事件。

sc_event_queue eq1;

eq1.notify(1, SC_SEC); //1s后触发事件

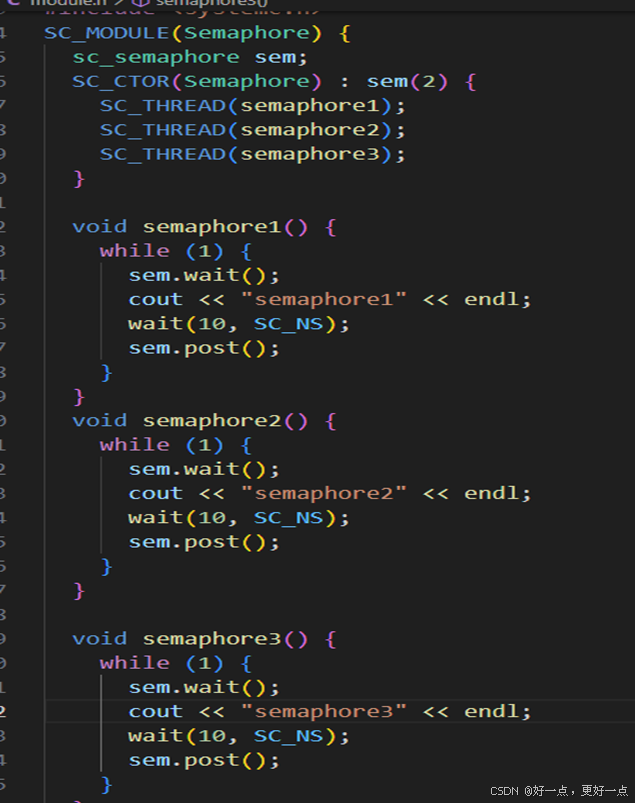

10、sc_semaphore：信号量，是操作系统提供的管理公有资源的有效手段。代表可用资源实体的数量，主要用于限制同时使用某个共享资源的进程的数量。用法：

#include <boost/interprocess/sync/semaphore.hpp>

boost::interprocess::seaphore sem(2(初始计数为2，代表最多只能有两个线程中包含sem))

sem.wait();//等待信号量

共享资源代码

sem.post();//释放信号量

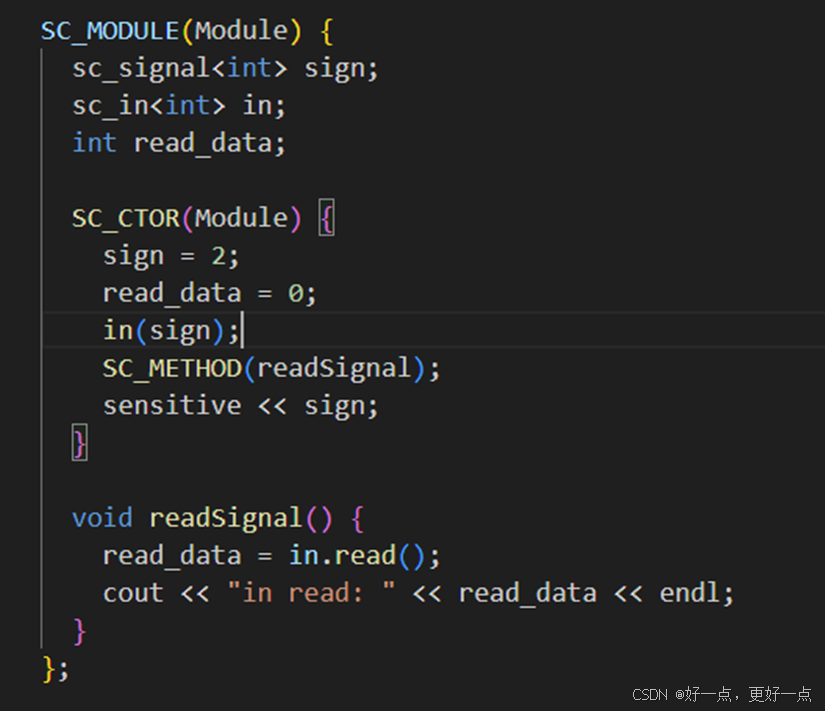

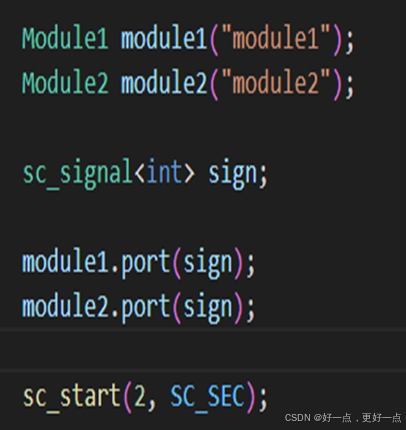

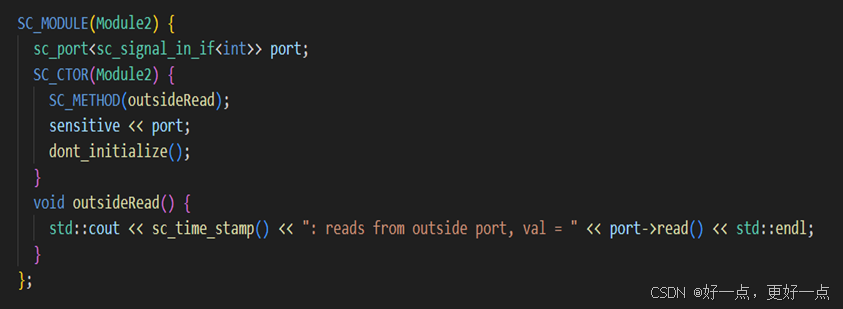

11、sc_in<类型>、sc_out<类型>和sc_inout<类型>都是端口，是sc_port的子类。可以调用sc_in自己的read()函数读取sc_in端口中的数据。sc_out自己的write(数据非信号)实现数据在sc_out端口写数据。read和write隐含隐式类型转化(如果不使用read或者write方法，无法对端口直接进行数据操作比如range，需要通过read或者write方法从端口中读出到数据中)。一个 sc_out 端口和一个 sc_in 端口通常需要进行绑定，以便它们可以有效地进行数据交换。
