PCB布线四原则

PCB在这里插入图片描述

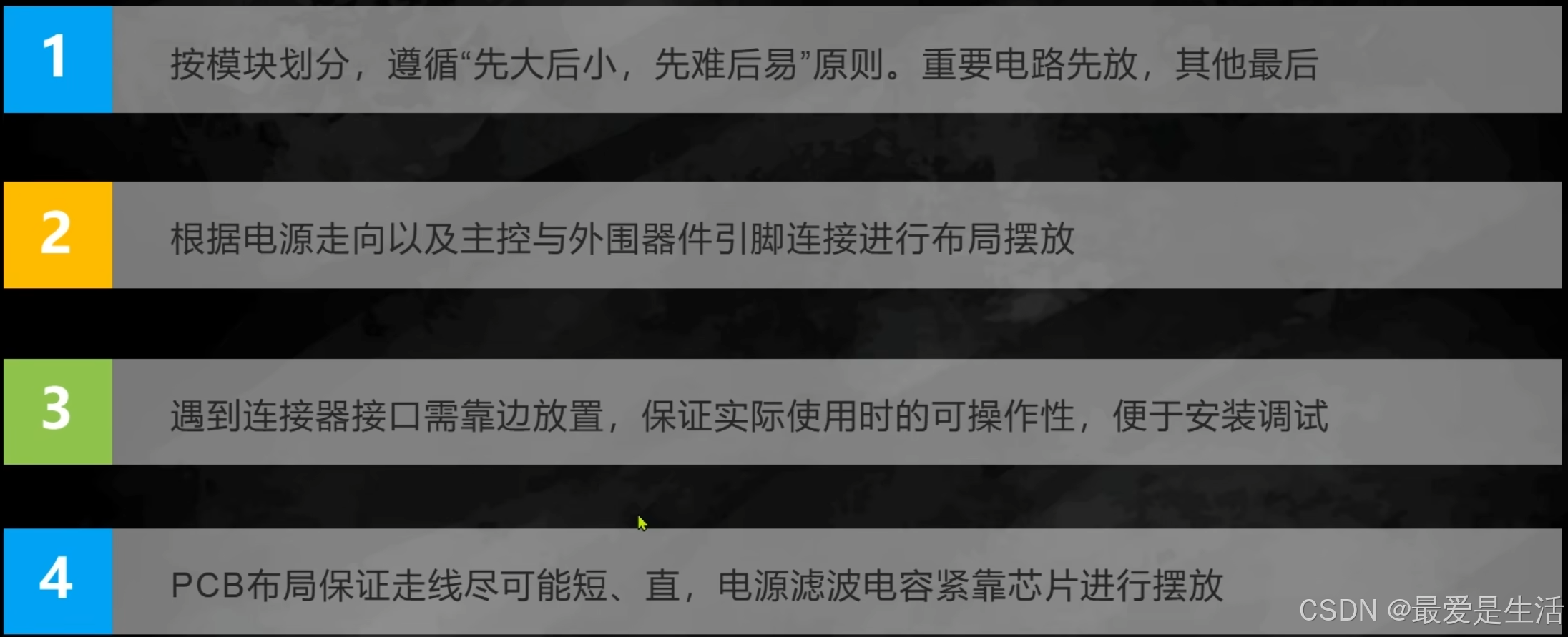

PCB走线四原则。

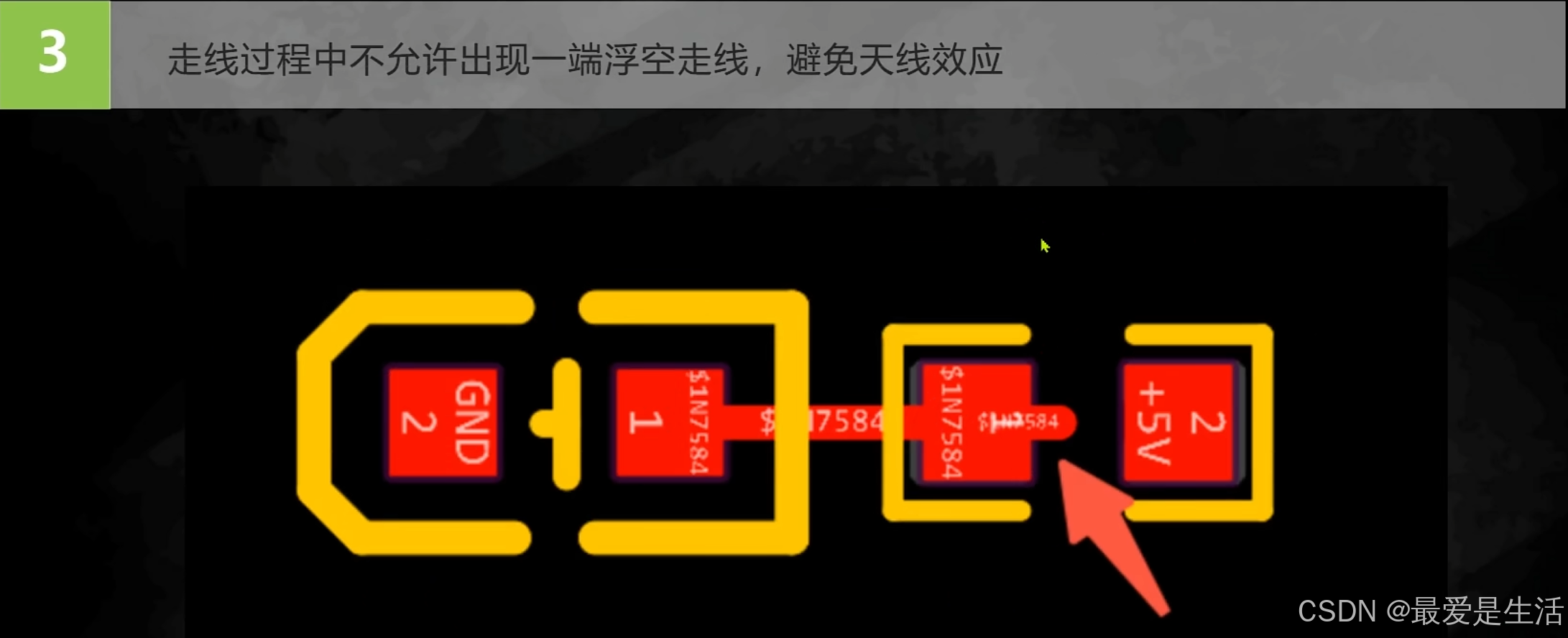

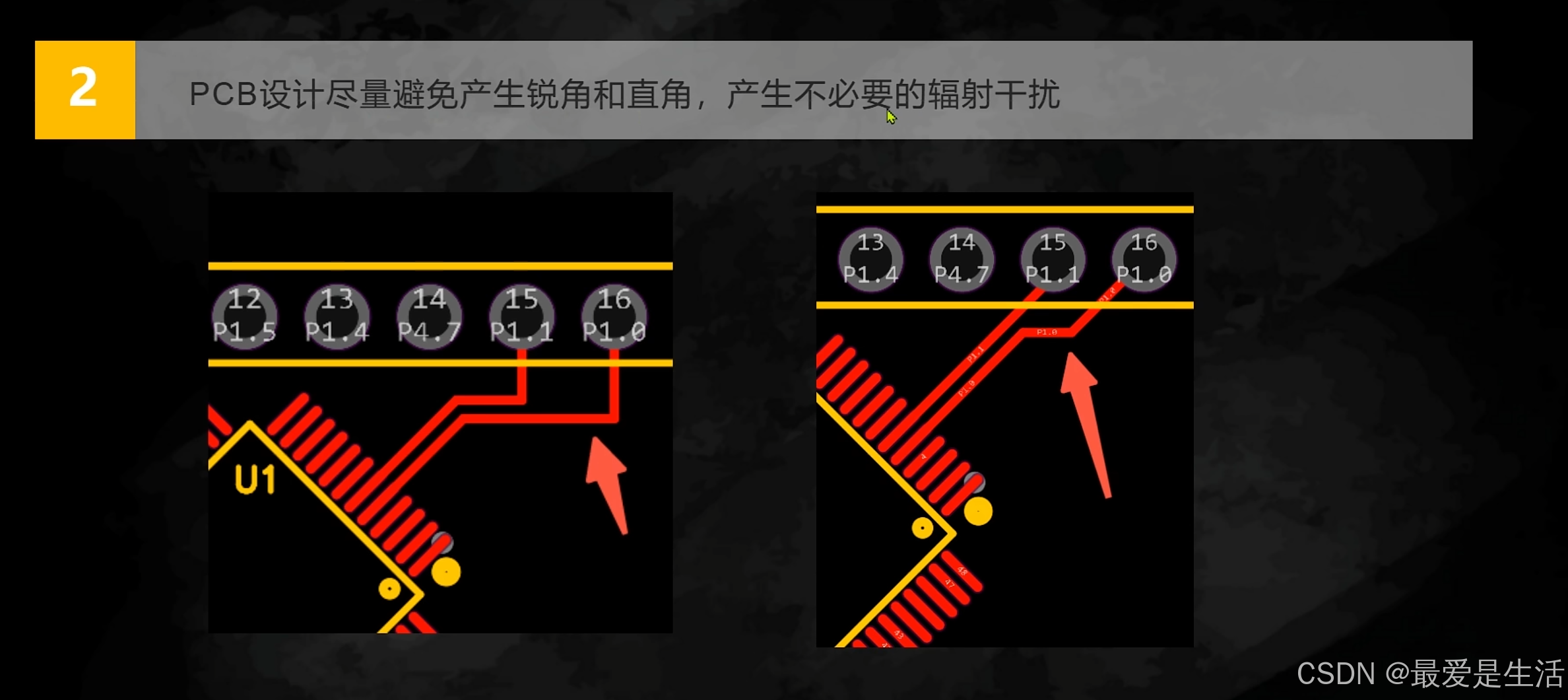

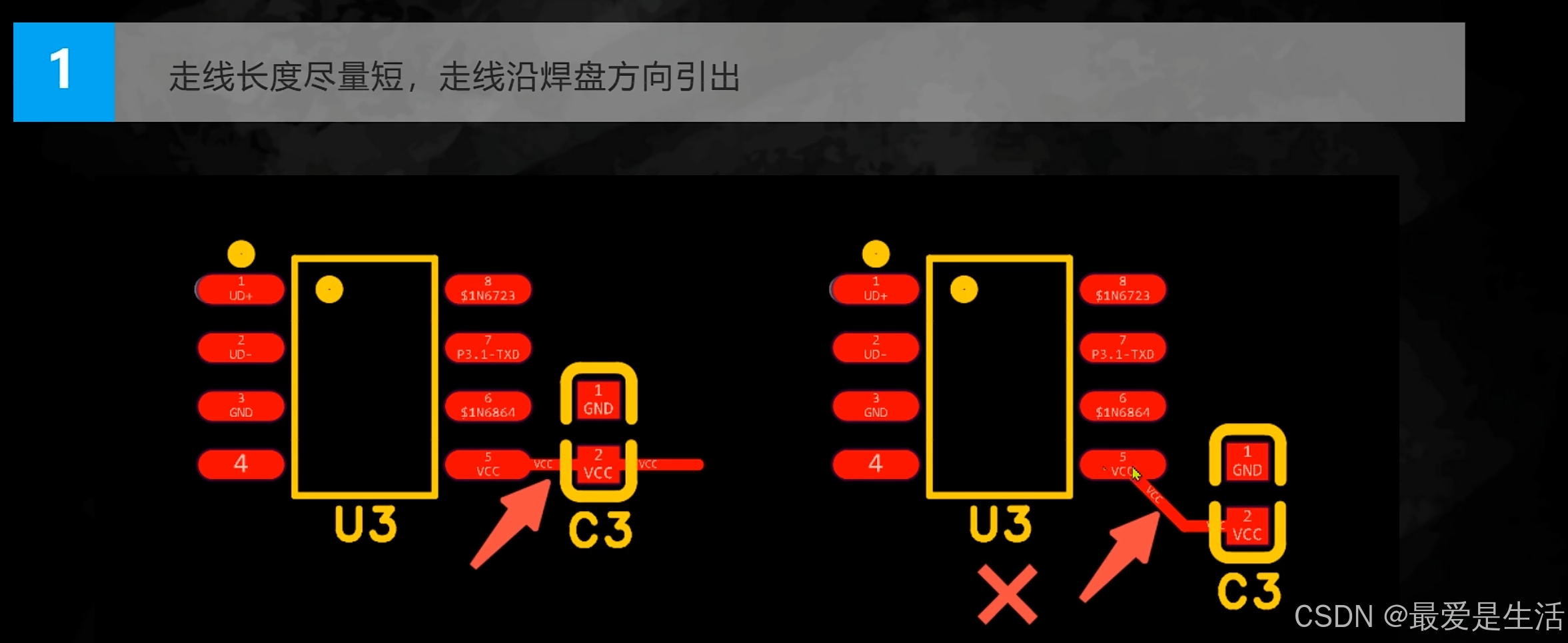

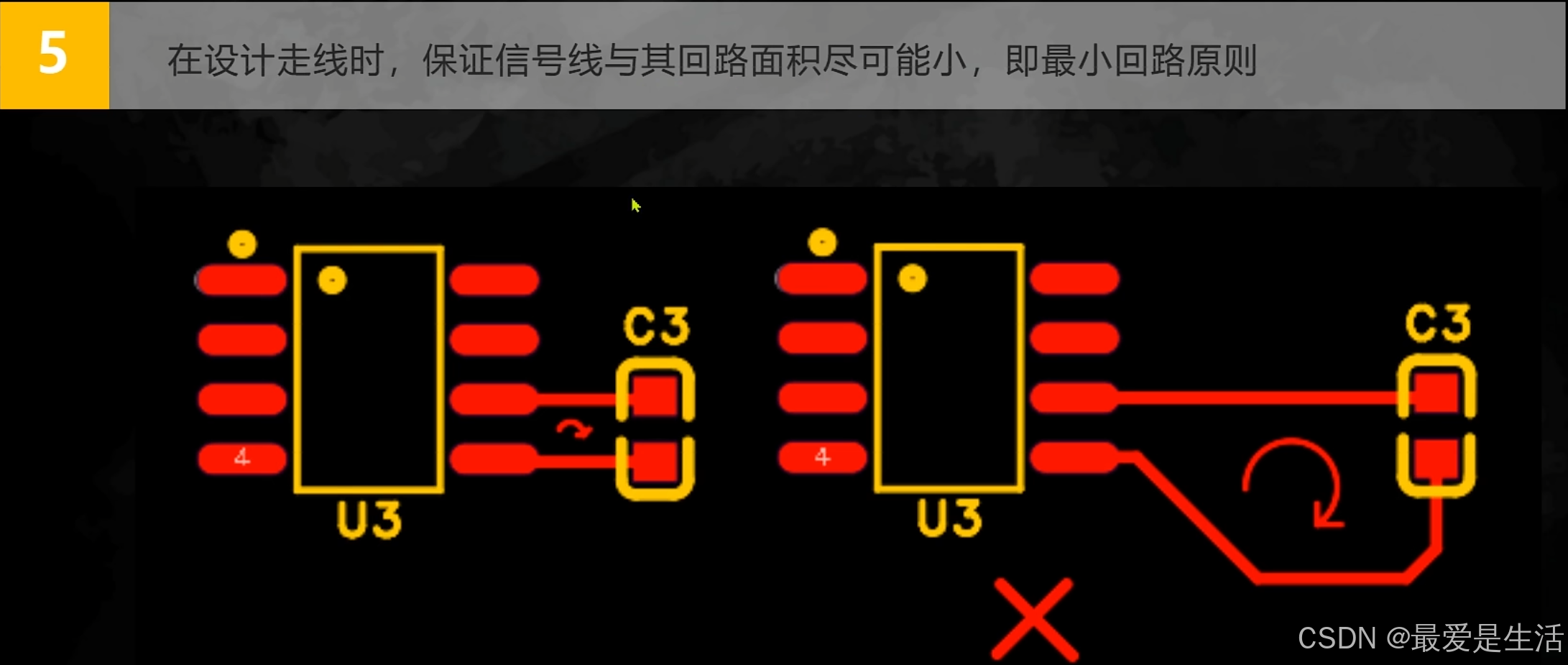

PCB走线注意事项:
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

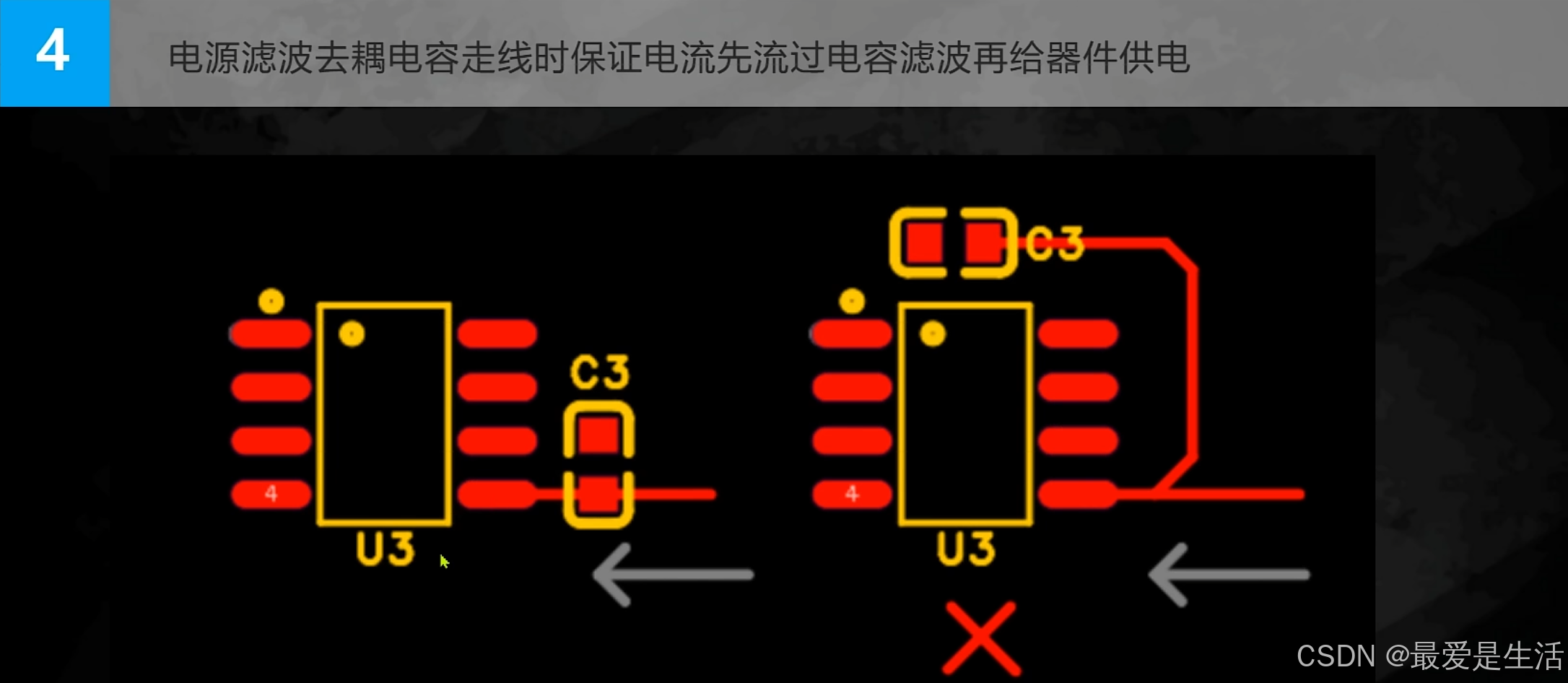

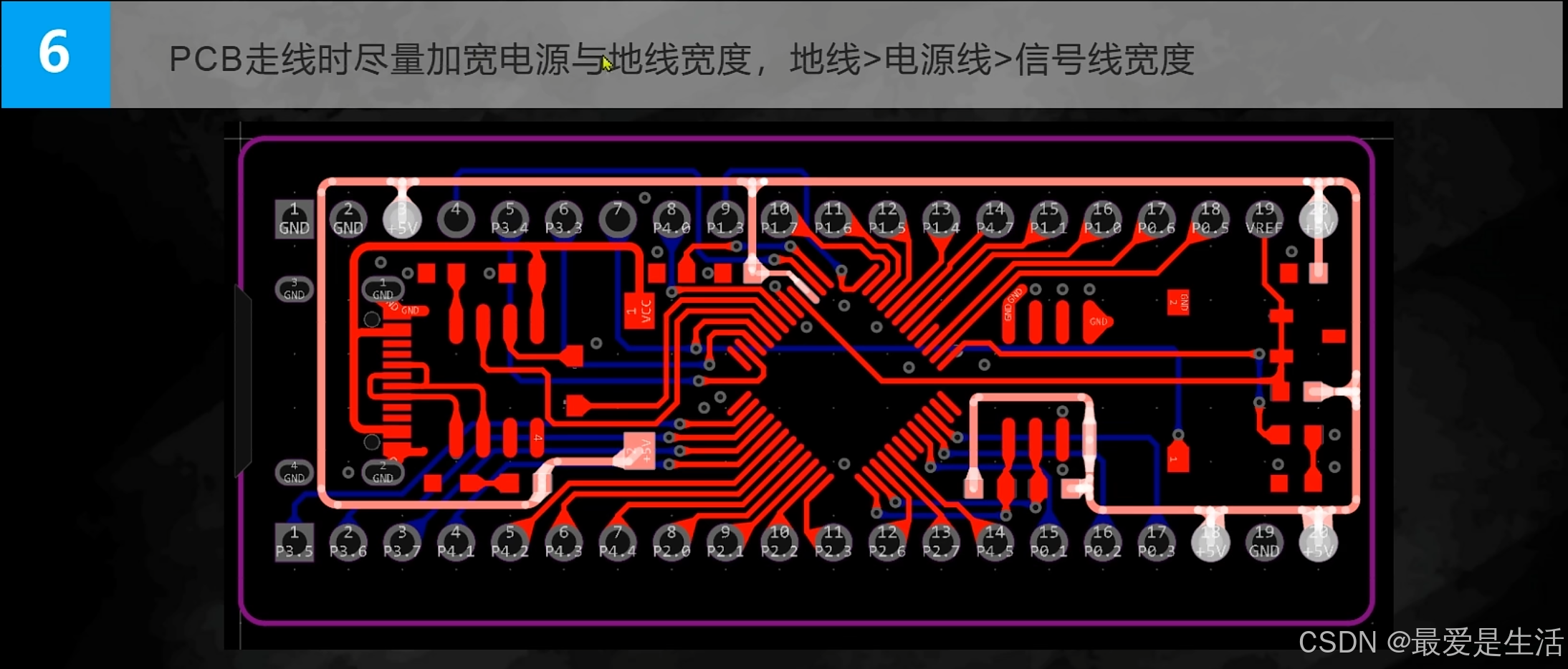

另外布线时电源要先经过滤波电容再进去电路,电源线要用粗一点的一般是3倍的线宽。
晶振电路要做包地处理,避免信号干扰。
布局时晶振要靠近芯片。可利用原理图布局来调整。
