Clion+Qt+msvc的配置使用，调试器显示Qt特有类型变量的值(如QString等)

使用Clion进行Qt编程时，对于Qt库特有的变量（如QString、QPoint等）无法在调试器中显示，只能看到其地址。例如如下情况：
未配置时

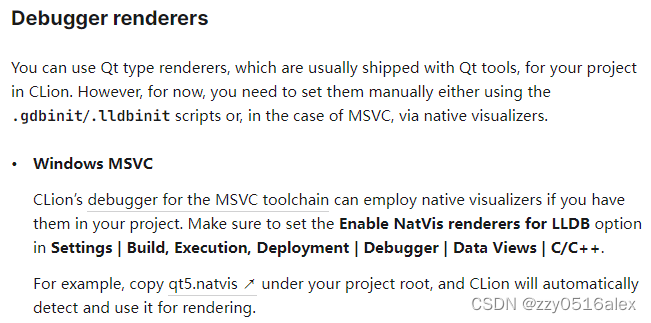

jetbrians 对此的解释如下：
debugger renderers
可以看到这里他推荐使用Windows MSVC作为编译器，也就是在调试器的工具链中选择visual studio。
这里他还提到了一个重要的文件 qt5.natvis .这个文件可以定义一个类的对象在调试窗口时显示。你可以在GitHub上下载到它：qt5.natvis。

预先准备

Qt5组件下载（MSVC）
Visual Studio下载
natvis 下载（链接在上文中）
添加环境变量

Qt5组件下载

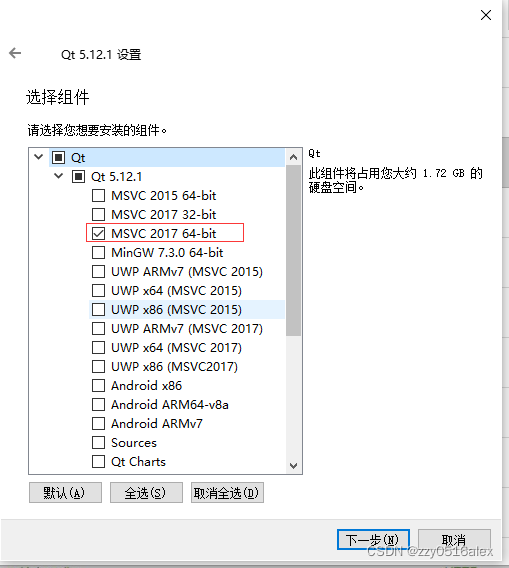

在Qt官网下载安装包，按一般步骤进行安装。在选择组件部分：

务必选择MSVC组件其他根据需要选择

Visual Studio下载

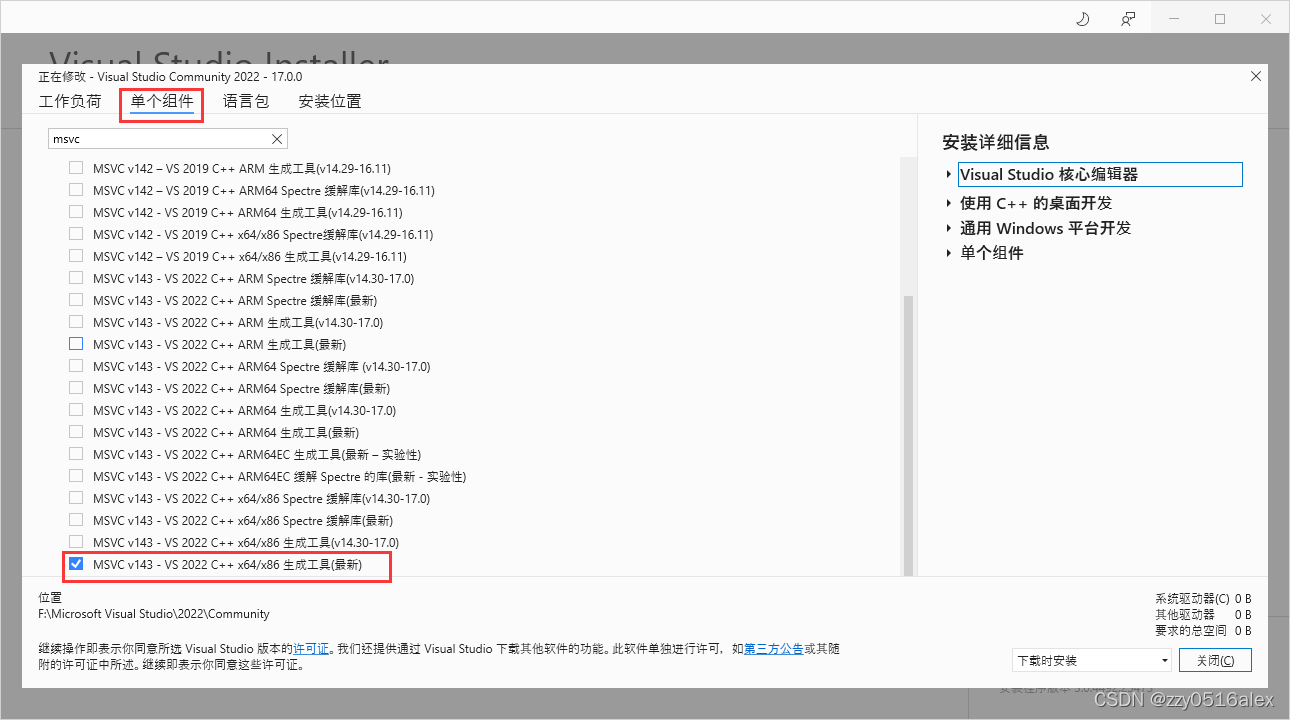

安装Visual Studio Community 社区版本，在单个组件选项页面搜索msvc，找到MSVC vxxx - VS xxxx C++ X64/x86生成工具，打勾安装即可。
组件选择
额外提一句：本文默认已安装Clion最新版本(2021)

添加环境变量（必须先添加变量后打开clion）

在我的电脑 > 属性 > 高级系统设置 > 环境变量 > 系统环境变量中

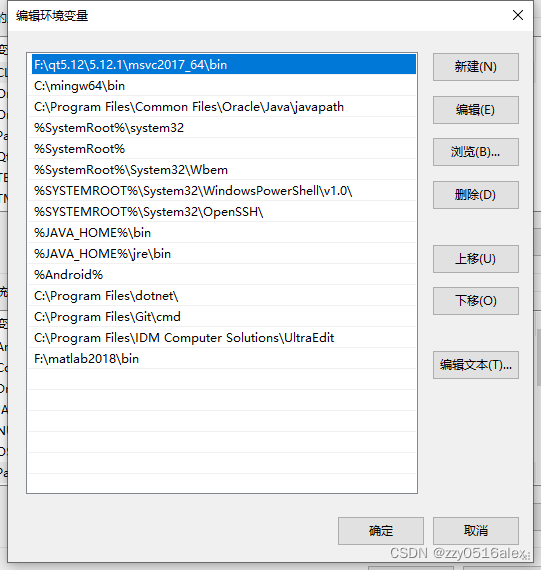

找到path变量，点击编辑，将刚才qt安装目录下的**…\msvc2017_64\bin** 路径添加到环境变量：

当你的环境变量中有多个msvc\bin 目录时，将你想用的那个(qt的)放在第一行。

在Clion中配置

新建项目时的配置
在设置中的配置
在cmakelist中的配置

新建项目时的配置

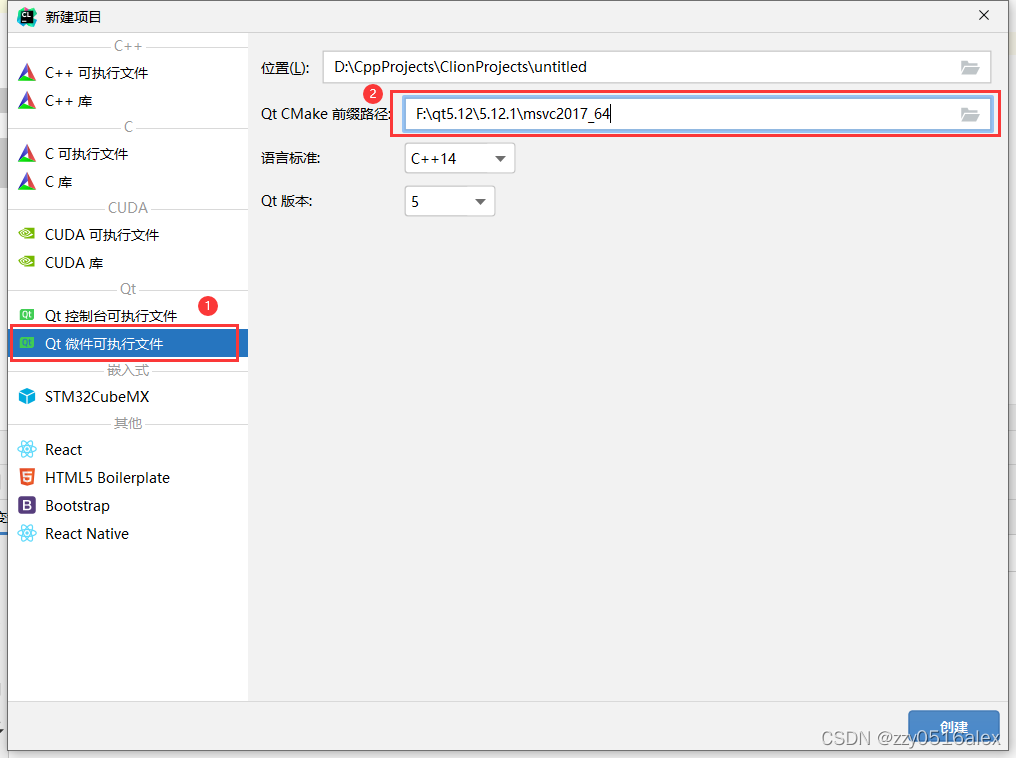

按下图所示进行配置，必须添加Qt CMake 前缀路径，该路径是之前安装Qt组件时MSVC组件的路径
新建项目

在设置中的配置

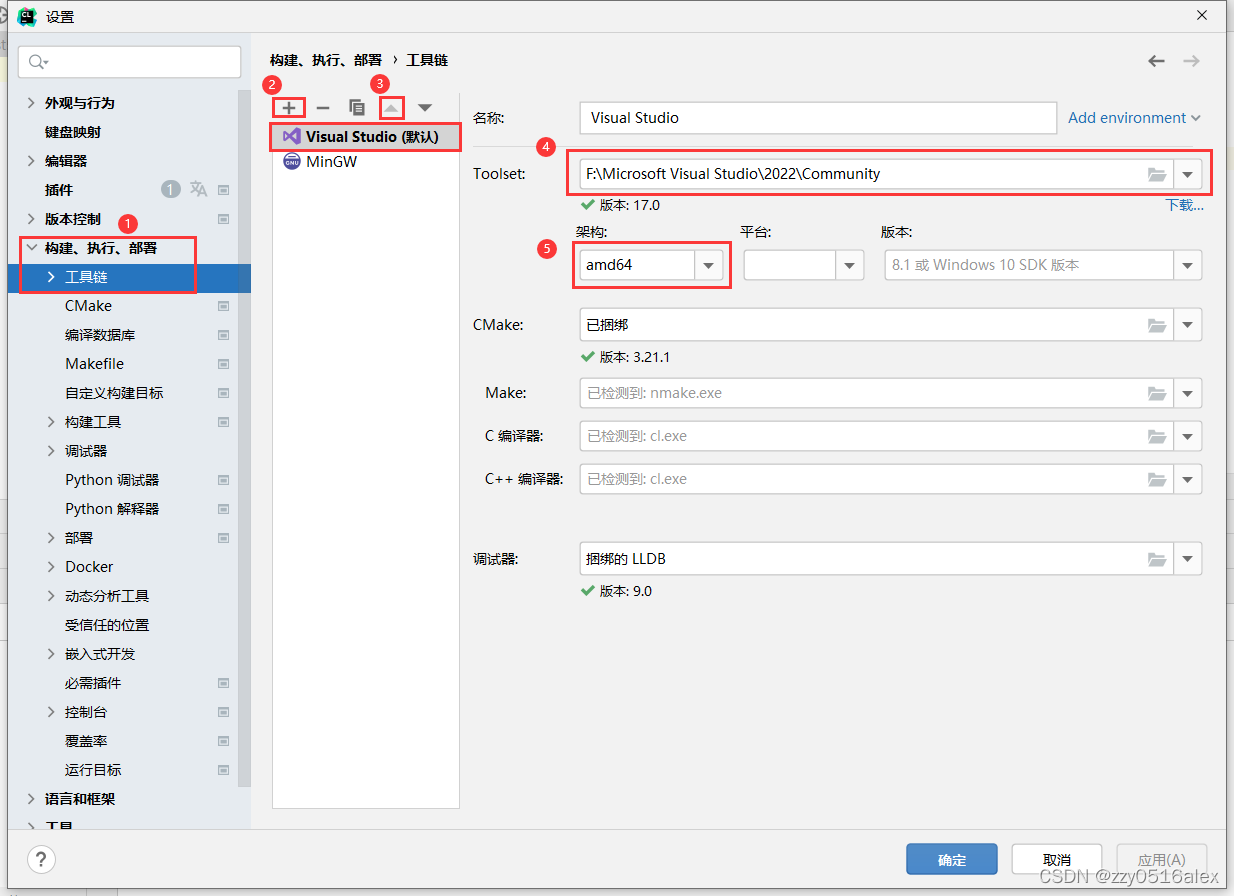

按下图所示配置工具链

点击加号添加visual studio；点击上箭头将visual studio设为默认；在toolset中选择vs的安装路径；架构选择__64位架构__。

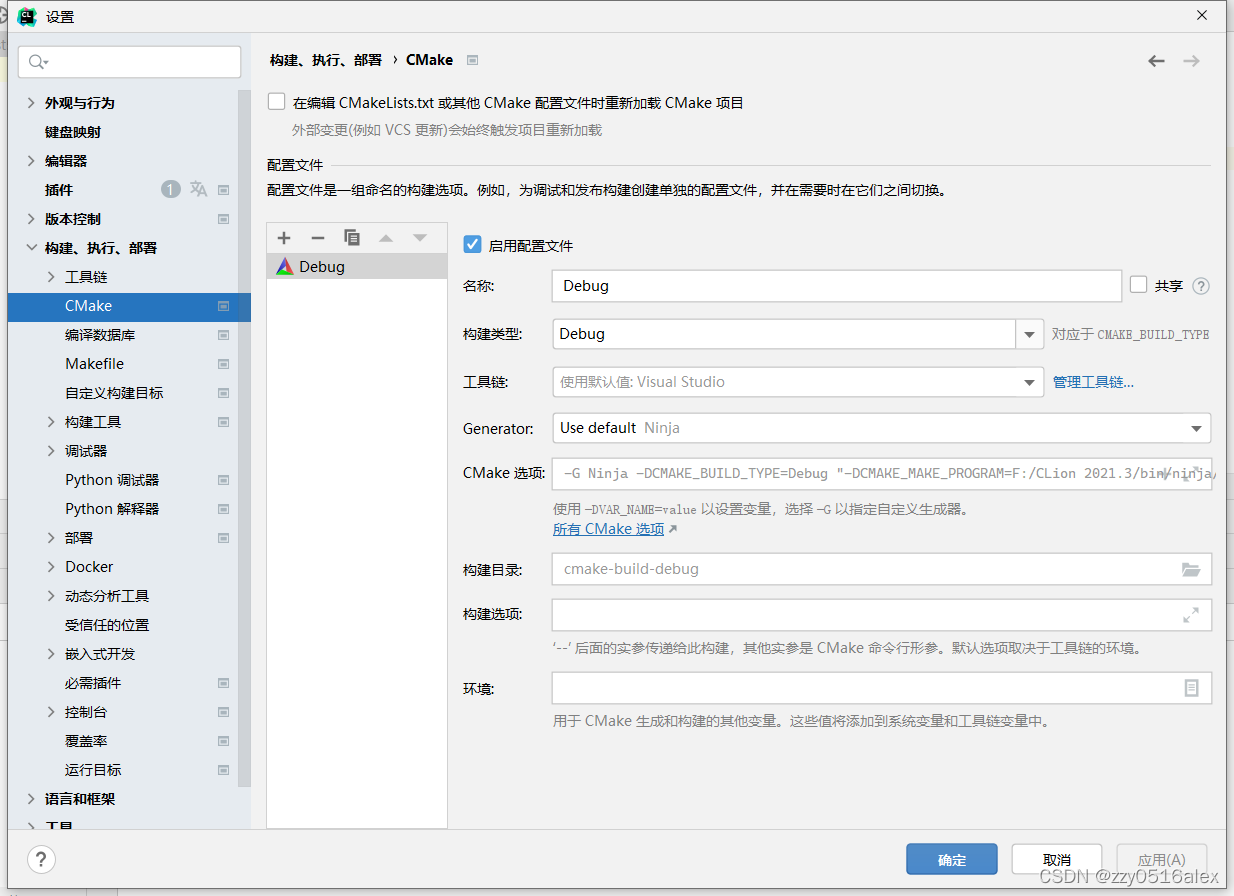

保证CMake的设置与下图一致：
CMake设置

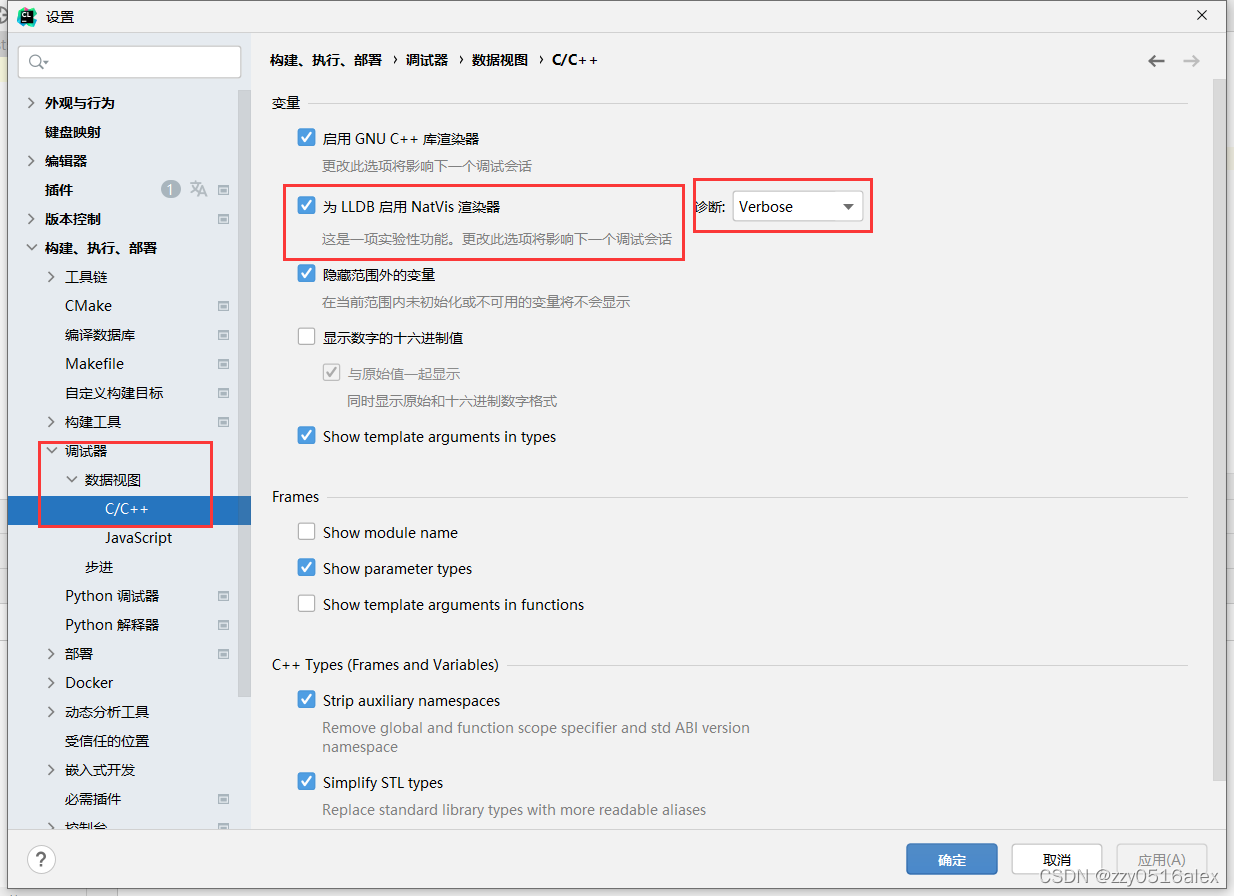

在调试器 > 数据视图 > C/C++ 选项中，按下图进行配置
调试器配置
确认勾选为LLDB启用NatVis渲染器，并在诊断选项中选择 verbose。
点击确定，设置部分配置完成。

在CMakeLists中设置

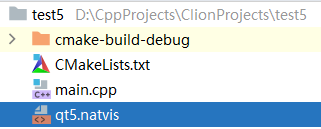

首先将下载的 qt5.natvis 复制到项目的根目录中
添加natvis
打开CMakeLists.txt
确认path是否如下图所示
path
修改下方的add custom command
原先：

if (EXISTS "${QT_INSTALL_PATH}/plugins/platforms/qwindows${DEBUG_SUFFIX}.dll")
        add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
                COMMAND ${CMAKE_COMMAND} -E make_directory
                "$<TARGET_FILE_DIR:${PROJECT_NAME}>/plugins/platforms/")
        add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
                COMMAND ${CMAKE_COMMAND} -E copy
                "${QT_INSTALL_PATH}/plugins/platforms/qwindows${DEBUG_SUFFIX}.dll"
                "$<TARGET_FILE_DIR:${PROJECT_NAME}>/plugins/platforms/")
    endif ()

将plugin目录删去（否则无法识别platforms文件夹，不知道为啥），变为：

if (EXISTS "${QT_INSTALL_PATH}/plugins/platforms/qwindows${DEBUG_SUFFIX}.dll")
        add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
                COMMAND ${CMAKE_COMMAND} -E make_directory
                "$<TARGET_FILE_DIR:${PROJECT_NAME}>/platforms/")
        add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
                COMMAND ${CMAKE_COMMAND} -E copy
                "${QT_INSTALL_PATH}/plugins/platforms/qwindows${DEBUG_SUFFIX}.dll"
                "$<TARGET_FILE_DIR:${PROJECT_NAME}>/platforms/")
    endif ()

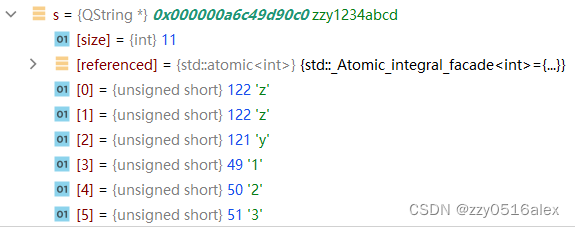

至此所有配置全部完成，运行效果如下：
在这里插入图片描述
可以看到字符串成功显示出来了。
