【鸿蒙开发示例代码】Native XComponent

示例代码合集地址：

HarmonyOS示例代码-鸿蒙系统示例代码-华为开发者联盟 (huawei.com)

代码工程地址：

https://gitee.com/harmonyos_samples/ndk-xcomponent

Native XComponent

介绍

本示例中主要介绍开发者如何使用Native XComponent接口来获取NativeWindow实例、获取布局/事件信息、注册事件回调、通过OpenGL/EGL实现在页面上绘制形状、渲染YUV图像文件。功能主要包括点击按钮绘制一个五角星，并可以通过点击XComponent区域改变五角星的颜色；点击按钮渲染YUV图像文件。

效果预览

绘制五角星	改变颜色	图像渲染

使用说明

1. 安装编译生成的hap包，并打开应用。

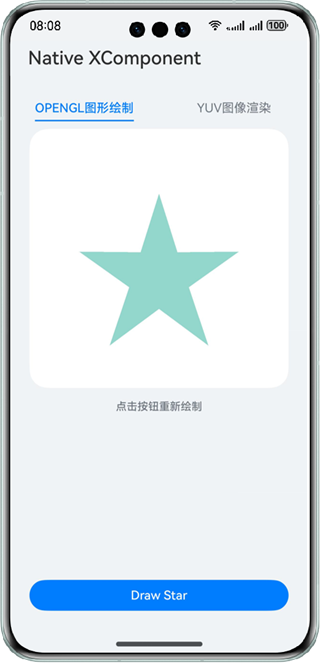

2. 点击页面底部“Draw Star”按钮，页面将绘制一个五角星。

3. 点击XComponent组件区域（页面中白色区域）改变五角星颜色。

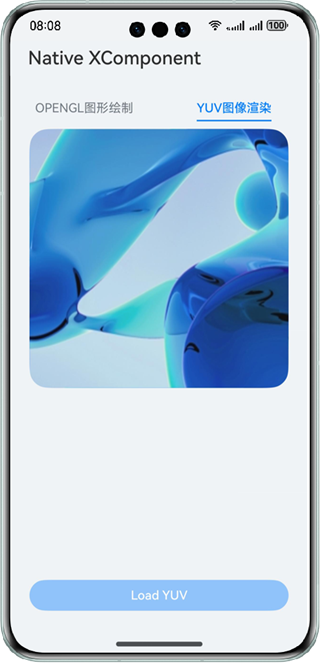

4. 切换页签，点击“Load YUV”按钮，页面渲染YUV文件。

工程目录

├──entry/src/main/cpp            // C++代码区
│  ├──CMakeLists.txt             // CMake配置文件
│  ├──napi_init.cpp              // Napi模块注册
│  ├──common
│  │  └──common.h                // 常量定义文件
│  ├──manager                    // 生命周期管理模块
│  │  ├──plugin_manager.cpp
│  │  └──plugin_manager.h
│  └──render                     // 渲染模块
│     ├──egl_core.cpp
│     ├──egl_core.h
│     ├──plugin_render.cpp
│     └──plugin_render.h
├──entry/src/main/ets            // ets代码区
│  ├──common
│  │  └──CommonConstant.ets      // 常量类
│  ├──entryability
│  │  └──EntryAbility.ets        // 程序入口类
│  ├──interface
│  │  └──XComponentContext.ets   // 接口类
│  ├──pages                      // 页面文件
│  │  └──Index.ets               // 主界面
│  └──view
│     ├──OpenGLView.ets          // OpenGL绘制
│     └──YUVView.ets             // YUV渲染
└──entry/src/main/resources      // 资源文件目录


具体实现

通过在IDE中创建Native c++ 工程。

OpenGL绘制图像

在c++代码中定义对外接口为drawPattern，在ArkTS侧调用该接口可在页面上绘制出一个五角星。

在XComponent的OnSurfaceCreated回调中获取NativeWindow实例并初始化EGL环境。调用OH_NativeXComponent_GetXComponentSize接口获取XComponent的宽高，并以此为输入调用EGL相关的绘制接口在NativeWindow上绘制出一个五角星。在DispatchTouchEvent回调中再次调用EGL相关的绘制接口在NativeWindow上绘制出一个大小相同、颜色不同的五角星，以达到点击后改变颜色的目的。

Load YUV

YUV图像渲染页签初始化时将yuv文件写入沙箱，点击按钮C++侧从沙箱读取yuv文件，使用yuv渲染相关接口实现图像渲染。

源码参考：render目录下的文件。

相关权限

不涉及。

依赖

不涉及。

约束与限制

1.本示例仅支持标准系统上运行，支持设备：华为手机。

2.HarmonyOS系统：HarmonyOS NEXT Developer Beta1及以上。

3.DevEco Studio版本：DevEco Studio NEXT Developer Beta1及以上。

4.HarmonyOS SDK版本：HarmonyOS NEXT Developer Beta1 SDK及以上。
