计算机组成原理——从一条指令到数据

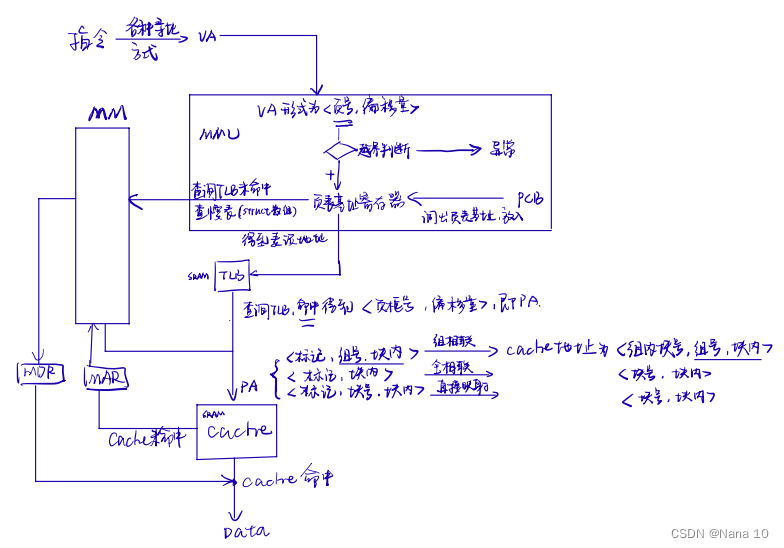

图解从拿到机器指令到获得数据的过程


【补充】
(1)TLB只有组相联和全相联，直接映射资源利用率太低
(2)越界判断有两种方式：
①上下限寄存器：
在CPU中设置一对上、下限寄存器，存放用户作业在主存中的下限和上限地址，
每当CPU要访问一个地址时，分别和两个寄存器的值相比，判断有无越界。
②重定位寄存器+界地址寄存器
重定位寄存器含物理地址最小值，界地址寄存器含逻辑地址的最大值。
将逻辑地址与界地址寄存器进行比较，若未越界，则加上重定位寄存器的值后映射成物理地址，再送交内存单元。
