本文目标：基于stm32的USB模拟UART的实现

按照本文的描述，应该可以在对应的硬件上通实验并举一反三。

先决条件：拥有C语言基础，装有编译和集成的开发环境，比如：Keil uVision5

使用外设：USB、USART1、GPIO

HAL库版本：STM32H5xx HAL Driver version number 1.1.0

STMCubeMX版本：6.10.0

Keil uVision5版本：V5.38.0.0

实验目的

记录项目学习，学习在项目中进行的USB虚拟UART编程，体验串口的高效接收，设计一个实验，实现基于usb模拟的串口实验。

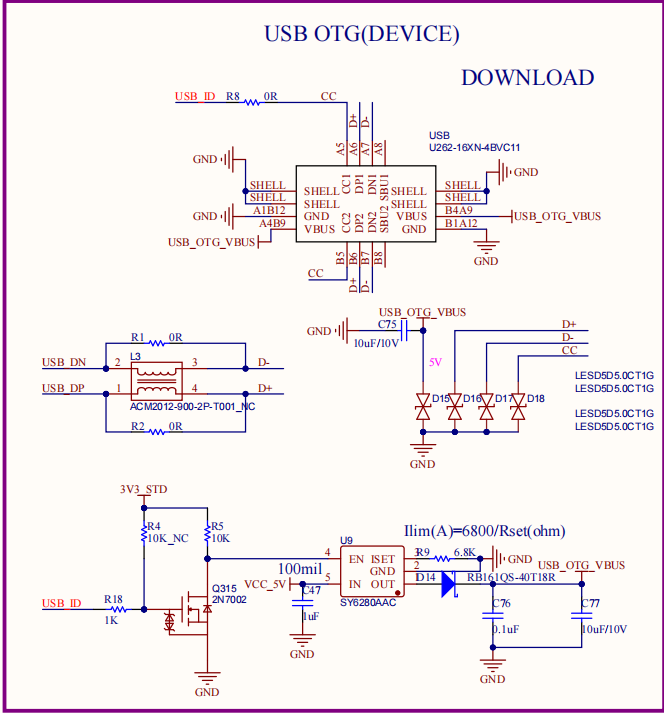

场景使用原理图

在我的应用场景中，原理图的内容如下：

基于以上的原理设计，使用usb接口进行接口通讯实验。usb是一个复杂的外设，笔者并没有深入研究，我这里也只是进行简单记录，设计一个实验将USB发来的数据，通过显示屏进行显示。

USBX 组件

使用一个开源的组件来辅助这次的实验。

参考：https://wiki.stmicroelectronics.cn/stm32mcu/wiki/Introduction_to_USBX

关于USBX ：USBX 是 Azure®RTOS USB 主机和 USB 设备嵌入式堆栈。它与 ThreadX 紧密耦合。在某些类中，它需要 FileX 和 NetX Duo 堆栈。它允许使用具有多种配置的 USB 设备、复合设备和USB OTG 进行操作。它支持 USB 电源管理。USBX 为 USB 主机和 USB 设备堆栈提供了大量的 USB 类。一旦低级驱动程序能够响应USBX 请求，模块化架构就可以更容易地移植到不同的 USB 硬件 IP 上。所有 STM32 USB IP（主机、设备、OTG、高速和全速）均由 USBX 通过通用 STM32 HAL驱动程序 API 透明支持。

USBX 分为三层，如下图所示：

① 控制器层：最底层，USB 设备控制器的驱动程序，通常是 HAL 库

② stack
