RIP路由协议——配置静态路由

RIP路由协议——配置静态路由

一、拓扑图

如图：在不做任何配置的情况下，R1与R2、R2与R3之间可以相互通信，但R1与R3之间不能通信。

二、配置静态路由

1、配置各路由器接口IP：

interface gi0/0/0
ip address 192.168.2.1 255.255.255.0
...

2、在路由器R1和路由器R3上配置静态IP
配置静态IP之前：

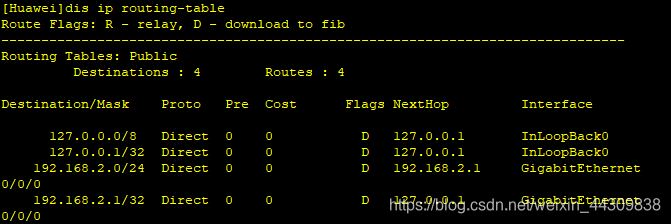

R1路由表：

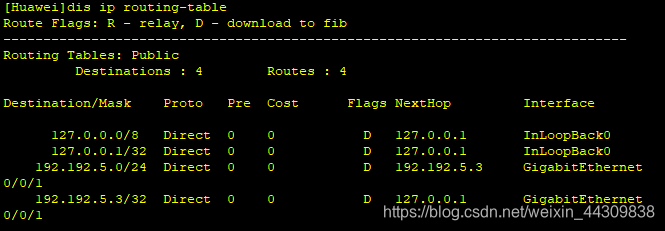

R3路由表：

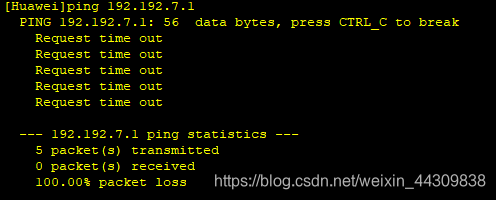

此时在R1 ping不通 R3：

配置R1静态IP：

ip route-static 192.192.5.0 255.255.255.0 192.168.2.2
//目的网络  子网掩码  下一跳地址

配置R3静态IP：

ip route-static 192.168.2.0 255.255.255.0 192.192.5.1

注意：R1与R3需同时均配置正确的静态路由才可相互通信。

配置后：

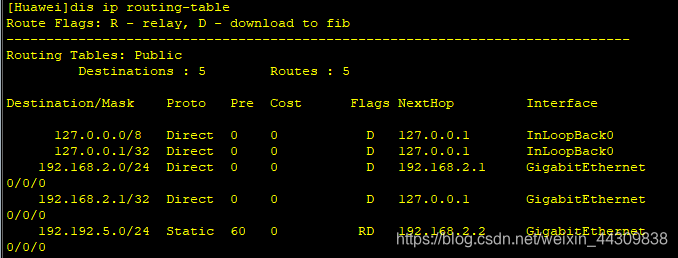

R1路由表：

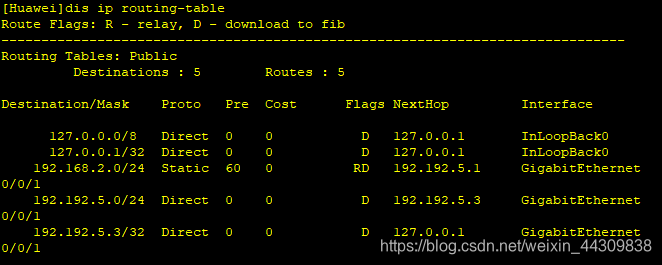

R3路由表：

两路由器中均多了一条Proto为Static的路由信息，说明配置成功。

此时，R1，R3之间可以相互通信：

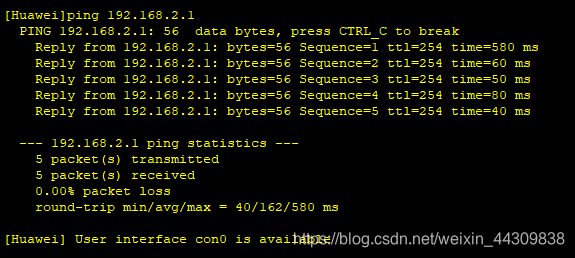

R3 ping R1：
