pynq z1+ov5640

在xilinx社区看到一篇OV摄像头视频通路设计实现与图像处理案例http://xilinx.eetrend.com/content/2020/100048986.html

设备清单

• PYNQ-Z2套件
• OV5640 Camera Board
  (如Waveshare OV5640或者其它兼容版本)
• PMOD-Camera adapter
• HDMI monitor

我手上的是pynq z1，但是也是可以用的
环境需求PYNQ v2.4，在PYNQ-Z2板卡联网并启动后在终端中运行如下代码安装Overlay到本地
sudo pip3 install --upgrade git+https://github.com/xupsh/Pynq-CV-OV5640.git
由于作者加了段检测板子型号的代码，不是pynq z2的板子下载会报错，所以选择离线下载，https://github.com/xupsh/Pynq-CV-OV5640

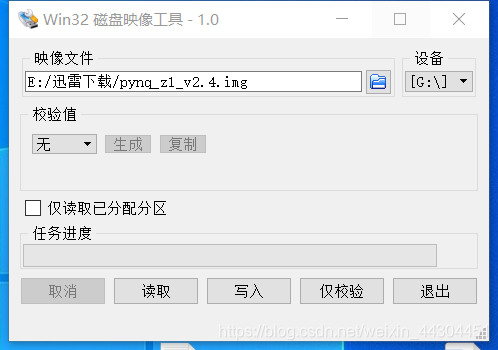

将github上的文件下载到本地，通过磁盘映像工具将pynq v2.4烧入到sd卡

插上sd卡，启动pynq，将github上下载的文件放进xilinx目录下
（jupternotebook和pynq目录下需要权限，可以通过命令更改，比较麻烦，直接放到xi
