USB继电器控制小工具

USB继电器控制小工具

1. 基础知识介绍

• tkinter 是一个简单入手，但是功能十分强大的GUI编程库，学习入门很快，如果你还不会，点击阅读Tkinter详细教程：
  1. 强大的的GUI开发库 - Tkinter详细教程一
  2. 强大的的GUI开发库 - Tkinter详细教程二
  3. 强大的的GUI开发库 - Tkinter详细教程三
• 串口Uart是嵌入式最基础，最简单，也是使用最广范的一种通信协议，在诸多通信都使用； pyserial是python中处理串口通讯的一个模块名，操做十分简单，如果还不了解，点击阅读详细教程：
  • python serial模块详细教程

2. 需求背景介绍说明

• usb控制继电器模块常用在控制设备的上下电管理，常常用来自动化控制、自动化测试

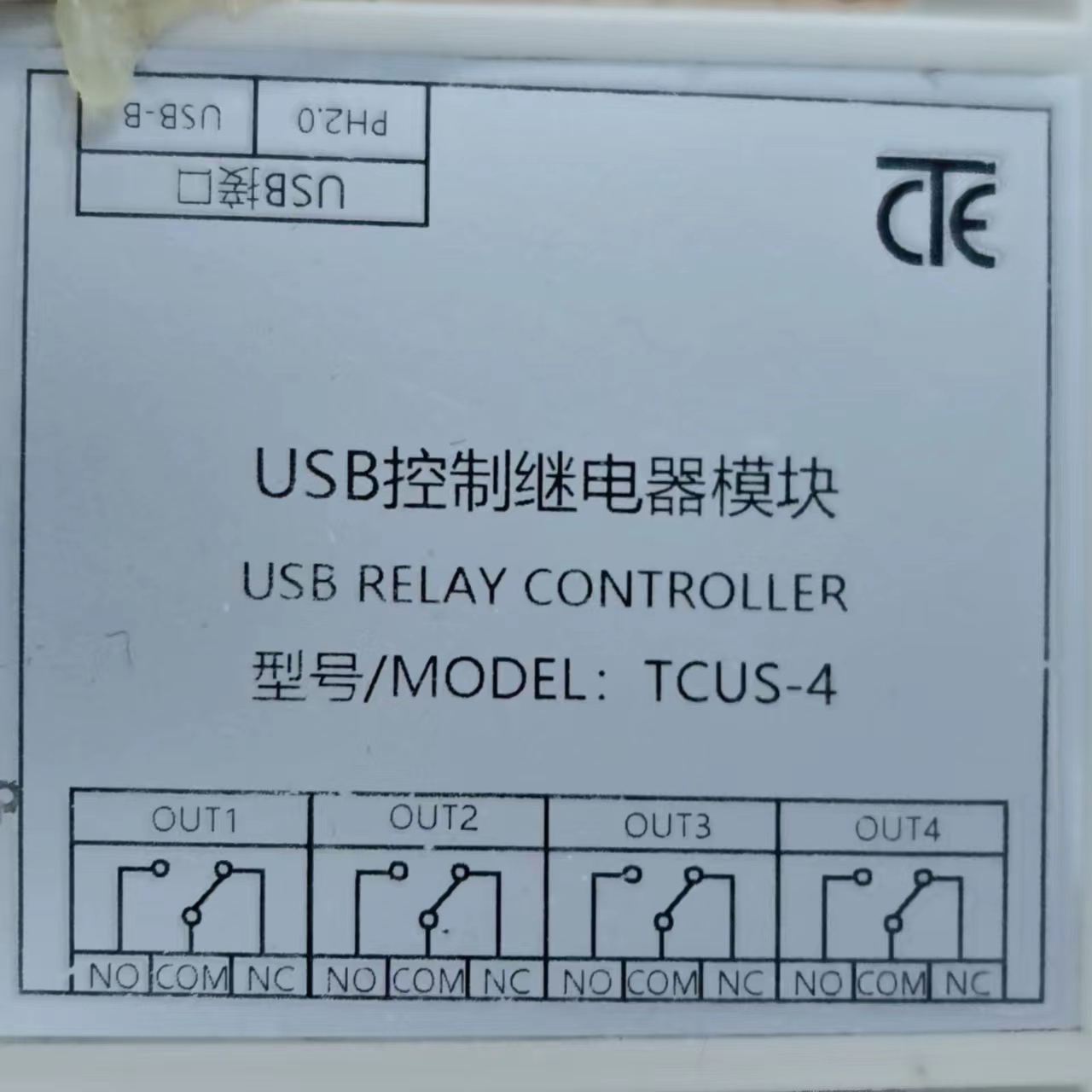

• USB继电器就是通过串口通信协议控制继电器的，如下图是一个4路的USB继电器控制模块，通过USB连接电脑，控制继电器的开关，从而控制设备的上下电。


• 继电器的控制指令很简单，按照下图所示的说明，即可控制对应端口的开闭；控制协议为4个字节，含义如下：

  1. 数据1：启动标识，默认使用0xA0
  2. 数据2：地址码，即控制那路继电器，OUT 1就是0x01，OUT 2就是0x02
  3. 数据3：控制码，0x00为关不反馈；0x01为开不反馈；0x02为关并反馈；0x03为开并反馈；0x04为取反并反馈；0x05为查询状态；0x06为闪断并反馈
  4. 数据4：校验码，前面三个数据相加的和


• 控制工具需求说明

  1. 软件工具能够查找到指定的串口端口，并进行断开和连接
  2. 能够选择对应的端口
  3. 能够控制端口的闭合时长和断开时长
  4. 能够统计继电器工作时长
  5. 能够统计继电器的执行次数

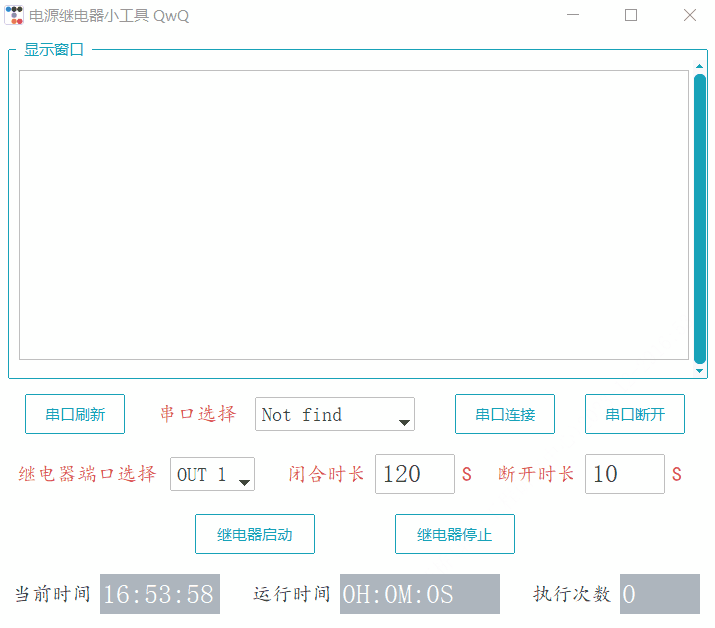

• 按照工具需求，设计出的软件工具界面示例图如下图所示：


• 设计源码分成2部分

  1. GUI界面设计，设计出工具的界面
  2. 继电器控制，并将GUI的界面事件和控制指令进行绑定

3. GUI界面开发源码

• GUI界面源码文件名：PowerControl.py
• 源码如下：

import sys, os
sys.path.append( os.path.dirname( os.path.dirname( os.path.abspath(__file__))))

import ttkbootstrap as tkbot
from ttkbootstrap.constants import *
import time
import PowerDriver as PowerDrv

class PowerControl_App(tkbot.Frame):
    def __init__(self, master=None) :
        super().__init__(master)
        self.master = master
        self.AllComChannel = [
                            "Not find"]     # 端口设置
        self.PowerChannel = [
                            "OUT 1" ,
                            "OUT 2" ,
                            "OUT 3" ,
                            "OUT 4"]     # 继电器端口设置
        self.LogDispalyList = []         # 数据显示窗口显示内容
        self.PowerDriver = PowerDrv.PowerDriver()  # 串口工具对象
        self.ConnectTime = tkbot.StringVar()
        self.DisConnectTime = tkbot.StringVar()
        self.ConnectTime.set('120')
        self.DisConnectTime.set('10')

        self.IsFindPort = False        # 是否检测到串口
        self.IsSeriolConnect = False   # 当前串口是否连接
        self.IsPowerWork = False       # 继电器是否工作

        self.TimeHour = 0              # 执行时间统计
        self.TimeMine = 0
        self.TimeS = 0
        self.createWidget(master)

    def createWidget(self, master) :
        InformDispalyFrame = tkbot.Labelframe(master, text="  显示窗口  ", bootstyle="info")
        InformDispalyFrame.place(x=13, y=5, width=700, height=340)

        logsb = tkbot.Scrollbar(InformDispalyFrame, bootstyle="info-round")
        logsb.pack(side=RIGHT, fill=Y)
        Result_Display = tkbot.Text(InformDispalyFrame, bg="white", font=("宋体",12), yscrollcommand=logsb.set)
        Result_Display.place(x=10, y=10, width=670, height=290)
        logsb.config(command=Result_Display.yview)

        def UpDateLogDisplay():
            for item in self.LogDispalyList:
                Result_Display.insert(END, item)
            self.LogDispalyList.clear()
            master.after(100, UpDateLogDisplay)
        UpDateLogDisplay()

        def findSeriol() :
            if self.IsSeriolConnect :
                self.LogDispalyList.append("通信串口已连接"+"\n")
            else :
                if self.PowerDriver.Find_Seriollist() :
                    self.AllComChannel = self.PowerDriver.Get_Seriollist()
                    PortChannelCombobox["value"] = self.AllComChannel
                    PortChannelCombobox.current(0)
                    SerilPort = str(self.AllComChannel[0])
                    SerilPortStr = SerilPort[0:5]
                    self.PowerDriver.Set_SeriolChanel(SerilPortStr)
                    self.IsFindPort = True
                    Length_text = "设置通信串口 : " + SerilPortStr +"\n"
                    self.LogDispalyList.append(Length_text)
                else :
                    self.IsFindPort = False
                    self.AllComChannel = ["Not find"]
                    PortChannelCombobox["value"] = self.AllComChannel
                    PortChannelCombobox.current(0)
                    self.LogDispalyList.append("未检测任何到串口"+"\n")

        Refresh_Btn = tkbot.Button(master, text="串口刷新", bootstyle="info-outline",
                        command= findSeriol)
        Refresh_Btn.place(x=30, y=360, width=100, height=40)

        PortChannelLable = tkbot.Label(master
