PN结（空间电荷区的形成）

      所谓的PN结（junction）是指P型半导体和N型半导体实现冶金学接触（原子级接触）所构成的结构。PN结本身是一种器件，并且是整流器（单向导通电流）。几乎会出现在我们所有的半导体器件的基本单元，除金-半接触外。特别说明一下，任何两种物质（绝缘体除外）的冶金学接触都可以称为结，也可以称为接触（contact）。略略多说一点，同种半导体构成的结称为同质结，不同的称为异质结。下面将描述PN结空间电荷区的形成过程。

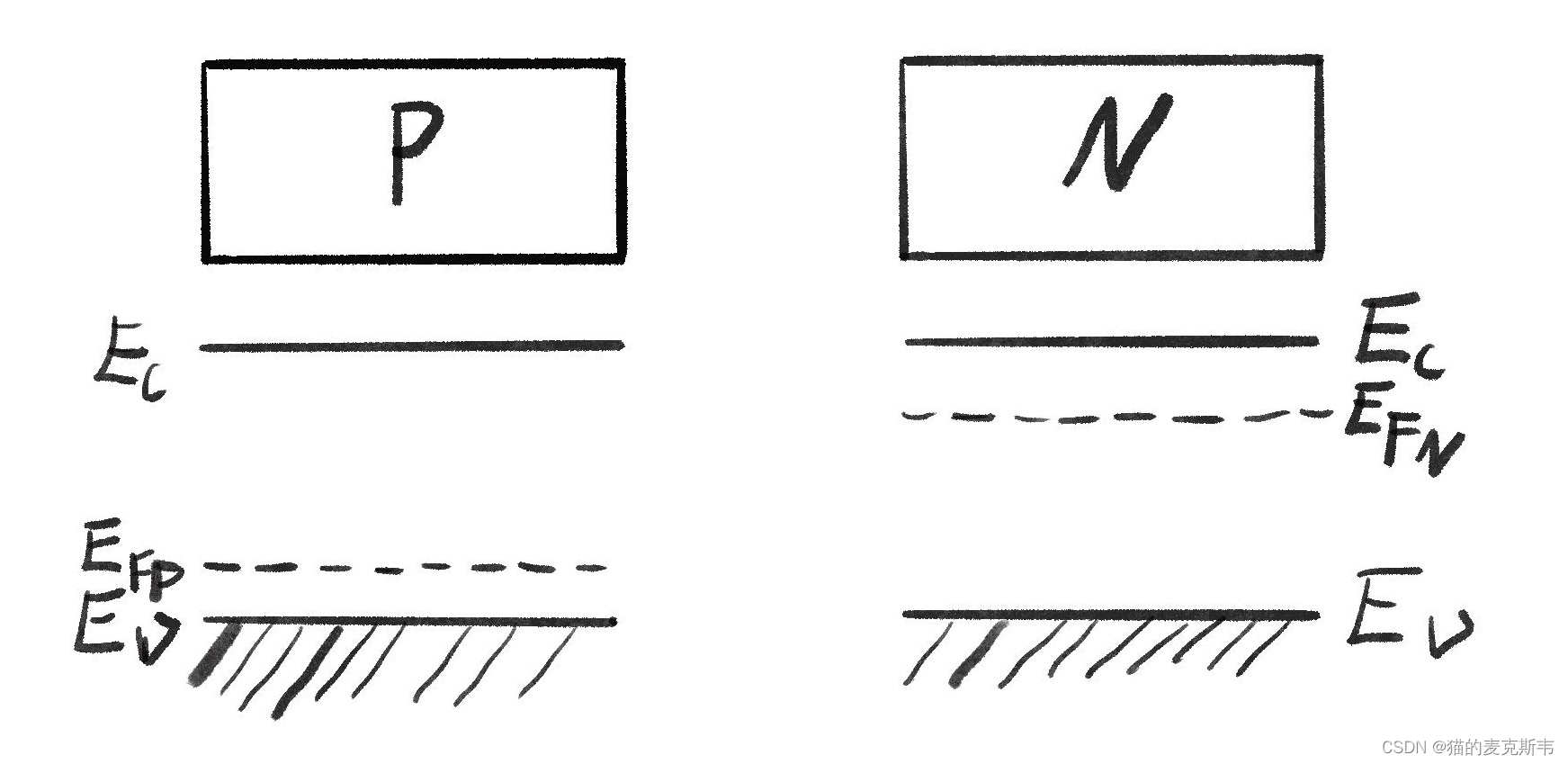

 图1

      如图1所示（画的很潦草，手动狗头），在形成结之前，两个材料是相互分离的，且N型材料的费米能级靠近导带底，P型材料的费米能级靠近价带顶。当两者连接在一起时（这是需要一定的条件，后期再展开描述），为了使两者的费米能级达到平衡恒定，两边会进行载流子（半导体就只有两种载流子，空穴和电子，其中空穴只是假设的，方便研究，实际并不存在）的转移交换如图2所示。
