学习 MediaPipe 手部检测和手势识别（2）

前文链接：学习 MediaPipe 手部检测和手势识别（1）
所有图片均来自互联网。

3 手势识别

3.0 识别内容讨论

个人认为，在手势识别中，应该对：手掌朝向、手指弯曲、指间距离，这 3 个方面进行识别。

3.1 手掌朝向

通过计算向量 0 —> 5 和 0 —> 17 的叉乘，确定手掌朝向。规定代表手掌朝向的向量由手背指向掌心。所以，识别的左手（label == Left）为 v0_5 × v0_17，识别的右手（label == Right）为 v0_17 × v0_5。将叉乘结果归一化，并将向量在xoy平面的映射向量画出来。用绿点表示朝外，红色表示朝内。

计算手掌朝向向量部分的代码：

    @staticmethod
    def _calculate_cross_product(vector_a, vector_b, normalized:bool=True):
        if vector_a.shape == (3,) and vector_b.shape == (3,):
            cross_product = np.cross(vector_a, vector_b)
            if normalized:
                norm = np.linalg.norm(cross_product)
                if norm != 0:
                    cross_product = cross_product / norm
            return cross_product
        return None

    def _get_palm_facing(self):
        for result in self.results_list:
            # 绘制手掌方向
            if "palm_facing" not in result.keys():
                label = result["label"]
                coord_w = result["coord_w"]
                p0 = coord_w[:, 0]
                v0_5 = coord_w[:, 5] - p0
                v0_17 = coord_w[:, 17] - p0
                if label == "Left":
                    result["plam_facing"] = self._calculate_cross_product(
                        v0_5, v0_17)
                else:
                    result["plam_facing"] = self._calculate_cross_product(
                        v0_17, v0_5)

绘制手掌朝向向量部分的代码：

    def check(self, image):
        img_rgb = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
        results = self.hands_model.process(img_rgb)

        # 解析结果
        self._analysis_results(results, image.shape)

        # 绘制手部关节和骨骼
        if results.multi_hand_landmarks:
            for handLms in results.multi_hand_landmarks:
                draw_landmarks(image, handLms, HAND_CONNECTIONS)

        self.draw(image)


    def draw(self, image):
        if len(self.results_list) == 0:
            return

        for result in self.results_list:
            # 手掌朝向
            self._get_palm_facing()
            vector_palm = result["plam_facing"]
            p0 = result["coord"][:, 0]
            pv = (p0 + vector_palm * 100)
            cv2.line(image, tuple(map(int, p0[:2])), tuple(map(int, pv[:2])),
                     (0, 0, 255), 2)
            if vector_palm[2] < 0:
                cv2.circle(image, tuple(map(int, p0[:2])), 3, (0, 255, 0), -1)

3.2 手指弯曲程度

这里笼统的称作手指弯曲程度，其实应该包含：手指弯曲程度、手指根部弯曲程度

考虑手指弯曲程度，有3种方案：
1.手指夹角；
2.指尖-指根距离占比；
3.指尖-中间关节距离与手腕到指根距离的大小比（优快云 徐岸轩: Mediapipe实现手势识别教程）

手指根部弯曲程度使用角度计算比较靠谱。

3.2.1 手指夹角

可以通过 v1_2 和 v3_4（大拇指的也可以改为v2_3 和 v3_4），v5_6 和 v7_8（以此类推）的夹角评估手指弯曲程度。通过 v0_1 和 v1_2，v0_5 和 v5_6（以此类推）的夹角评估手指根部的弯曲程度。

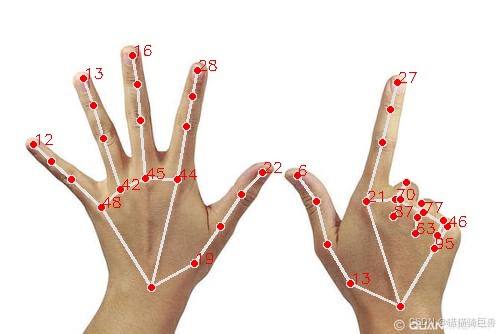

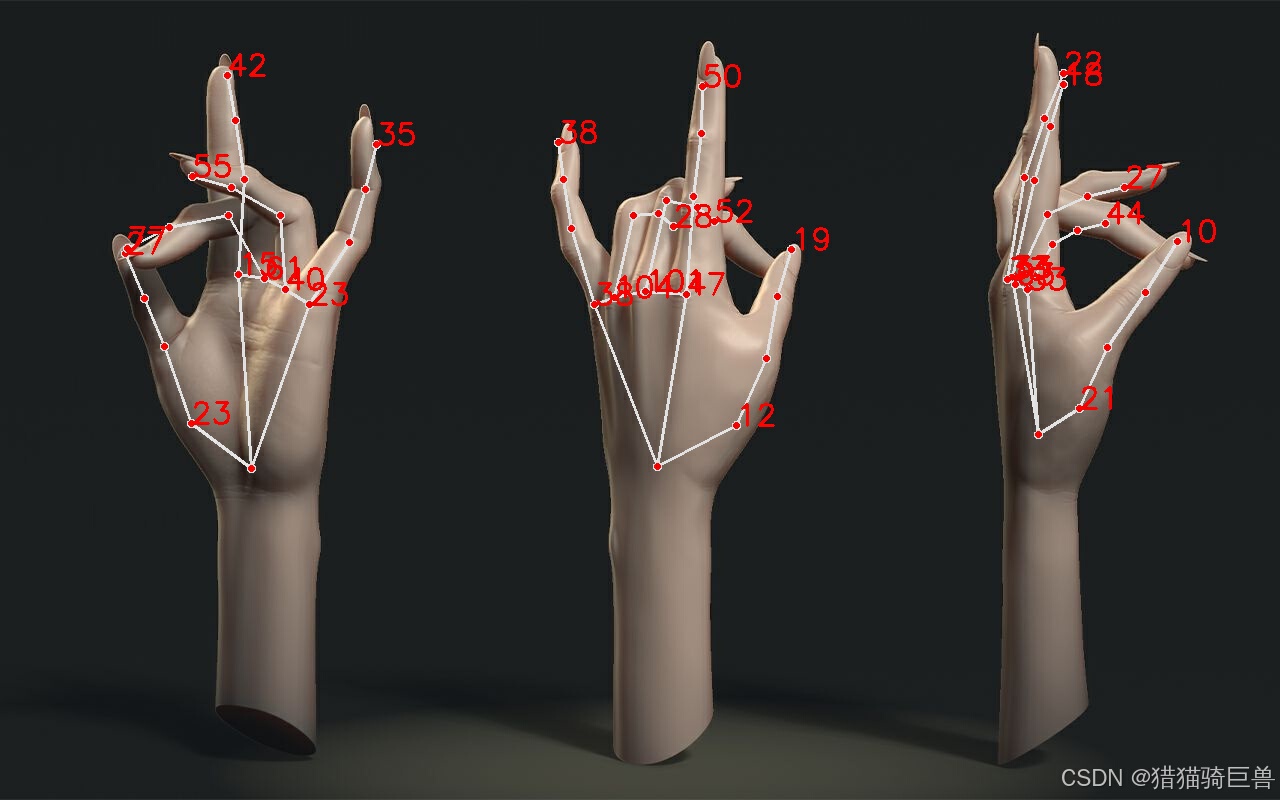

这里可以使用 三维世界坐标 计算手指方向向量。从图片可以看出，计算出来的角度与目测的手指弯曲程度并不完全匹配。计算出来的角度可以一定程度上反应手指弯曲程度，但是也有笔直的手指计算出来的角度是50°。

使用计算手指弯曲程度的代码：

    # 手指弯曲程度
    @staticmethod
    def _angle_between_vectors(vector1, vector2):
        # 计算向量的模长
        magnitude1 = np.linalg.norm(vector1)
        magnitude2 = np.linalg.norm(vector2)

        # 计算向量的点积
        dot_product = np.dot(vector1, vector2)

        # 计算夹角
        theta = np.arccos(dot_product / (magnitude1 * magnitude2))

        return np.degrees(theta)

    def _get_finger_bending_degree(self):
        """ 使用世界三维坐标计算手指夹角，评价手指弯曲程度。 """
        for result in self.results_list:
            # 计算手指弯曲程度
            if "finger_bending" not in result.keys():
                coord_w = result["coord_w"]
                list_bending = []
                p0 = coord_w[:, 0]

                for i in range(5):
                    p1 = coord_w[:, 1+4*i]
                    p2 = coord_w[:, 2+4*i]
                    p3 = coord_w[:, 3+4*i]
                    p4 = coord_w[:, 4+4*i]

                    # 手指弯曲
                    list_bending.append(int(self._angle_between_vectors(p1-p0, p2-p1)))

                    # 手指的弯曲程度
                    list_bending.append(int(self._angle_between_vectors(p4-p3, p2-p1)))

                result["finger_bending"] = list_bending

显示手指弯曲程度的部分代码：

        for result in self.results_list:
            # 手指弯曲程度
            self._get_finger_bending_degree()
            finger_bending = result["finger_bending"]
            coord = result["coord"]
            list_key = [1, 4, 5, 8, 9, 12, 13, 16, 17, 20]
            for index, value in enumerate(list_key):
                cx, cy, cz = coord[:, value]
                text = f'{finger_bending[index]}'

                self._put_text_within_image(image, text, (cx, cy), color=(0, 0, 255),
                                            font_scale=0.25, thickness=1)

明天开始黑猴，今天学一下。

========== 2024/08/19 学习中 ==========
