SpringCloud 05 - Consul 服务注册与发现

1. 概述

1.1 简介

Spring Cloud Ribbon 是基于 Netflix Ribbon 实现的一套客户端负载均衡的工具。

简单的说，Ribbon 是 Netflix 发布的开源项目，主要功能是提供客户端的软件负载均衡算法和服务调用。Ribbon 客户端组件提供一系列完善的配置项如连接超时，重试等。简单的说，就是在配置文件中列出 Load Balancer (简称LB) 后面所有的机器，Ribbon 会自动的帮助你基于某种规则（如简单轮询，随机连接等）去连接这些机器。我们很容易使用 Ribbon 实现自定义的负载均衡算法。

1.2 官网：

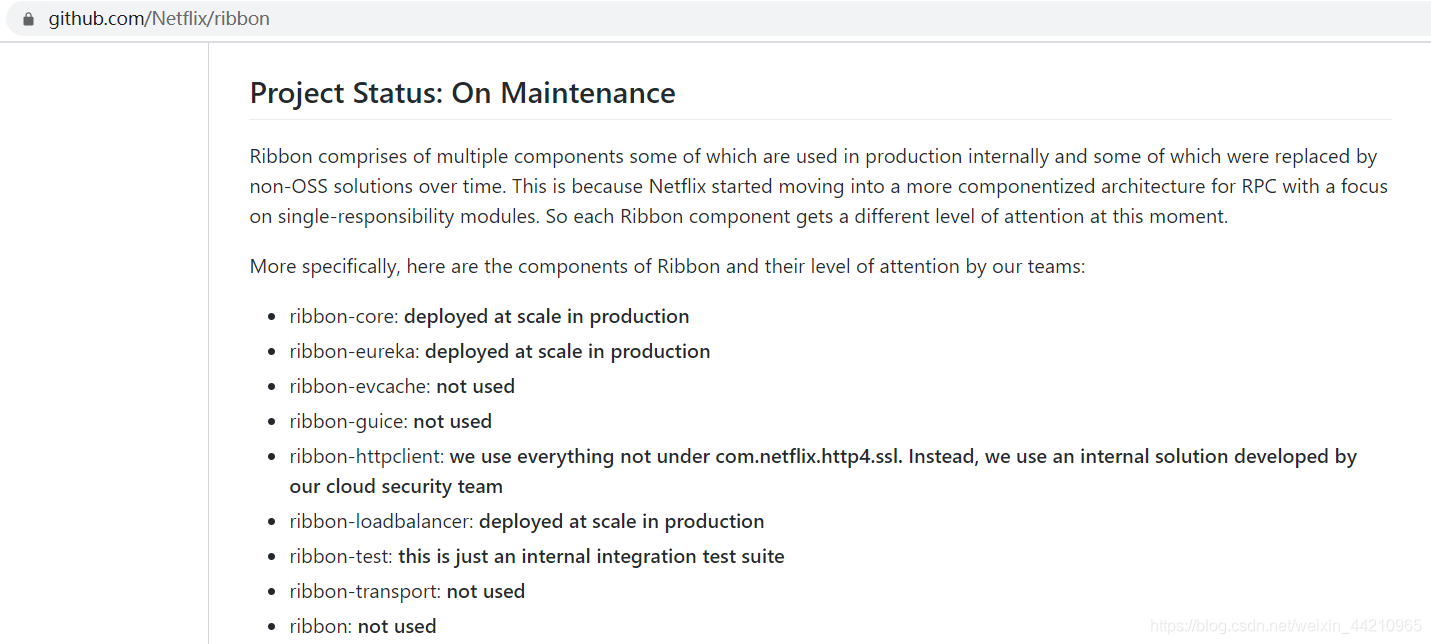

Ribbon目前也进入维护模式：

1.3 作用

LB（负载均衡）

① LB 负载均衡（Load Balance）是什么

简单的说就是将用户的请求平摊的分配到多个服务上，从而达到系统的 HA (高可用)。

常见的负载均衡有软件 Nginx，LVS，硬件 F5 等。

② Ribbon 本地负载均衡客户端 VS Nginx 服务端负载均衡区别

Nginx 是服务器负载均衡，客户端所有请求都会交给 nginx，然后由 nginx 实现转发请求。即负载均衡是由服务端实现的。

Ribbon 本地负载均衡，在调用微服务接口时候，会在注册中心上获取注册信息服务列表之后缓存到 JVM本地，从而在本地实现 RPC 远程服务调用技术。

③ LB（负载均衡）分类：

集中式 LB：即在服务的消费方和提供方之间使用独立的 LB 设施（可以是硬件，如 F5，也可以是软件，如 nginx)，由该设施负责把访问请求通过某种策略转发至服务的提供方；
进程内 LB：将 LB 逻辑集成到消费方，消费方从服务注册中心获知有哪些地址可用，然后自己再从这些地址中选择出一个合适的服务器。Ribbon 就属于进程内LB，它只是一个类库，集成于消费方进程，消费方通过它来获取到服务提供方的地址。

一句话：负载均衡 + RestTemplate调用

2. Ribbon 负载均衡演示

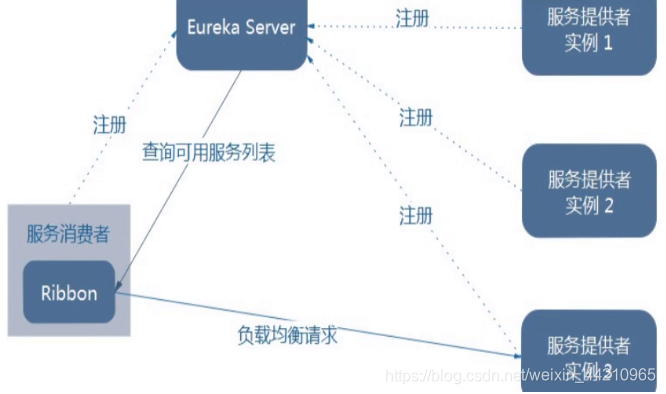

2.1 架构说明

Ribbon 在工作时分成两步：

第一步先选择 EurekaServer，它优先选择在同一个区域内负载较少的 server。
第二步再根据用户指定的策略，在从 server 取到的服务注册列表中选择一个地址。其中 Ribbon 提供了多种策略：比如轮询、随机和根据响应时间加权。

总结：Ribbon其实就是一个软负载均衡的客户端组件, 他可以和其他所需请求的客户端结合使用，和 Eureka 结合只是其中一个实例.

2.2 POM

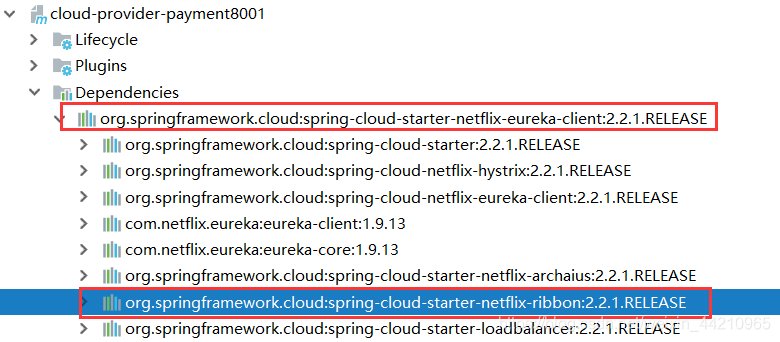

如果已经带了新版的 Eureka 的依赖，就不用再加 Ribbon 的依赖了，因为 Eureka 中已经集成了 Ribbon

2.3 二说RestTemplate的使用

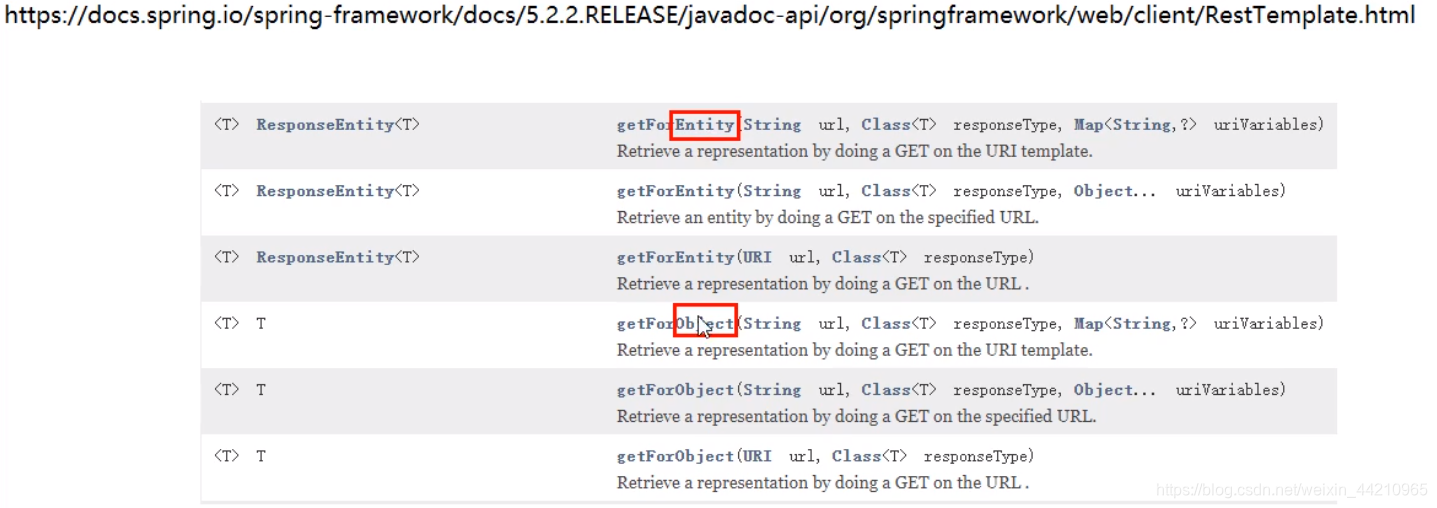

① 官网

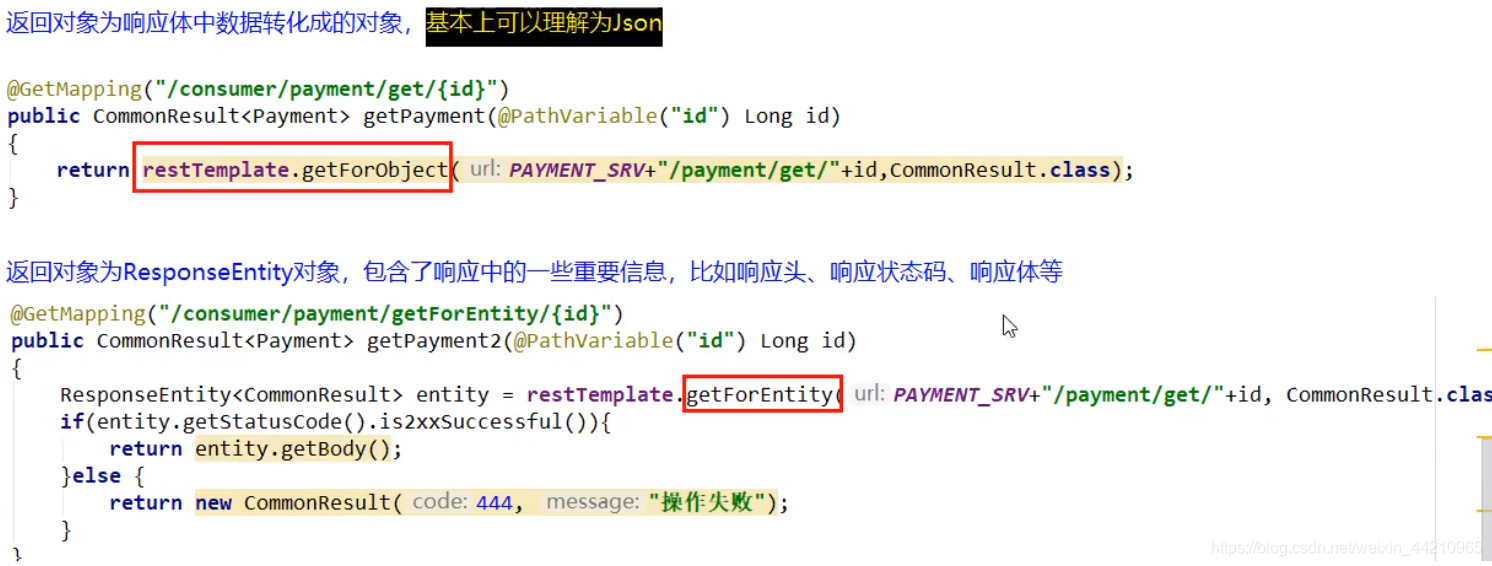

② getForObject 方法 / getForEntity 方法

    @GetMapping("/consumer/payment/get/{id}")
    public CommonResult<Payment> getPaymentById(@PathVariable("id") Long id) {
        return restTemplate.getForObject(PAYMENT_URL + "/payment/get/" + id, CommonResult.class);
    }


    @GetMapping("/consumer/payment/getForEntity/{id}")
    public CommonResult<Payment> getPaymentById2(@PathVariable("id") Long id) {
        ResponseEntity<CommonResult> forEntity = restTemplate.getForEntity(PAYMENT_URL + "/payment/get/" + id, CommonResult.class);

        if(forEntity.getStatusCode().is2xxSuccessful())
            return forEntity.getBody();
        else
            return new CommonResult<>(444,"操作失败");
    }

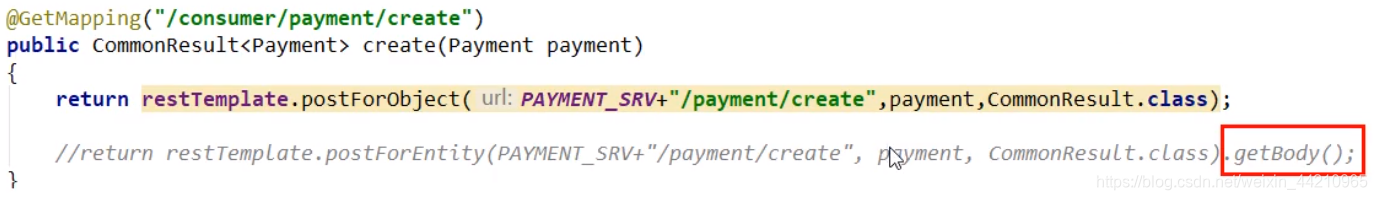

③ postForObject / postEntity

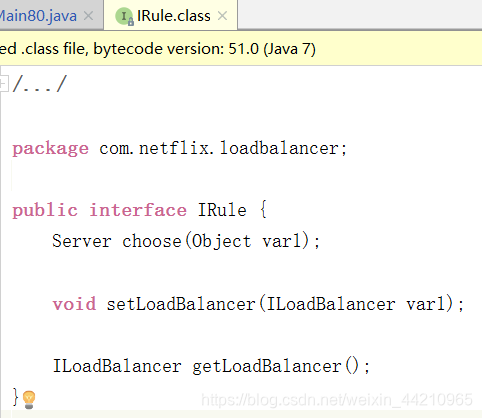

3. Ribbon 核心组件 IRule

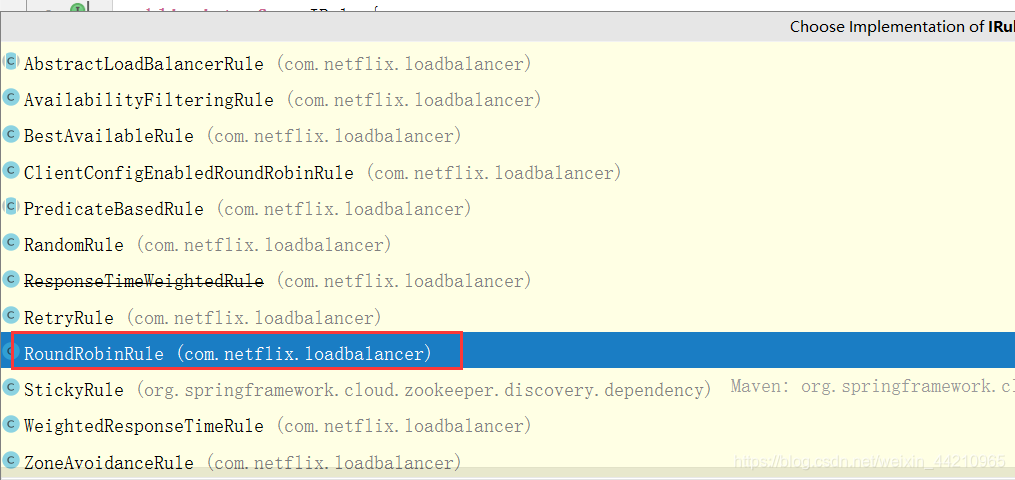

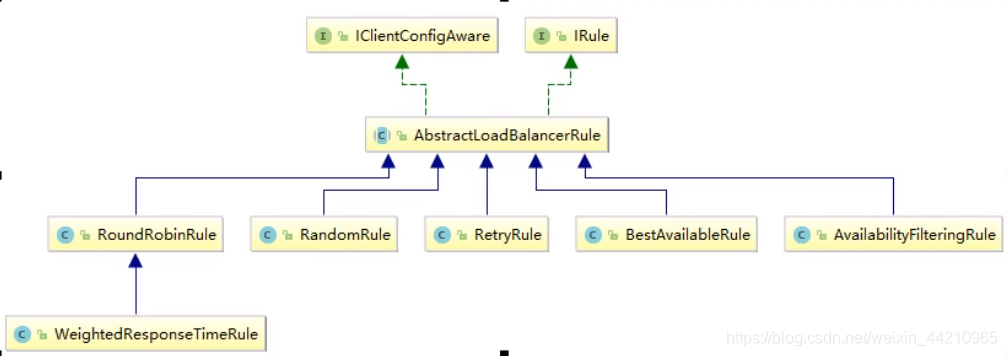

3.1 IRule：根据特定算法从服务列表中选取一个要访问的服务

com.netflix.loadbalancer.RoundRobinRule：轮询
com.netflix.loadbalancer.RandomRule：随机
com.netflix.loadbalancer.RetryRule：先按照 RoundRobinRule 的策略获取服务，如果获取服务失败则在指定时间内进行重试，获取可用的服务
WeightedResponseTimeRule：对 RoundRobinRule 的扩展，响应速度越快的实例选择权重越多大，越容易被选择
BestAvailableRule：会先过滤掉由于多次访问故障而处于断路器跳闸状态的服务，然后选择一个并发量最小的服务
AvailabilityFilteringRule：先过滤掉故障实例，再选择并发较小的实例
ZoneAvoidanceRule：默认规则，复合判断 server 所在区域的性能和 server 的可用性选择服务器

3.2 如何替换

① 修改cloud-consumer-order80

② 注意配置细节

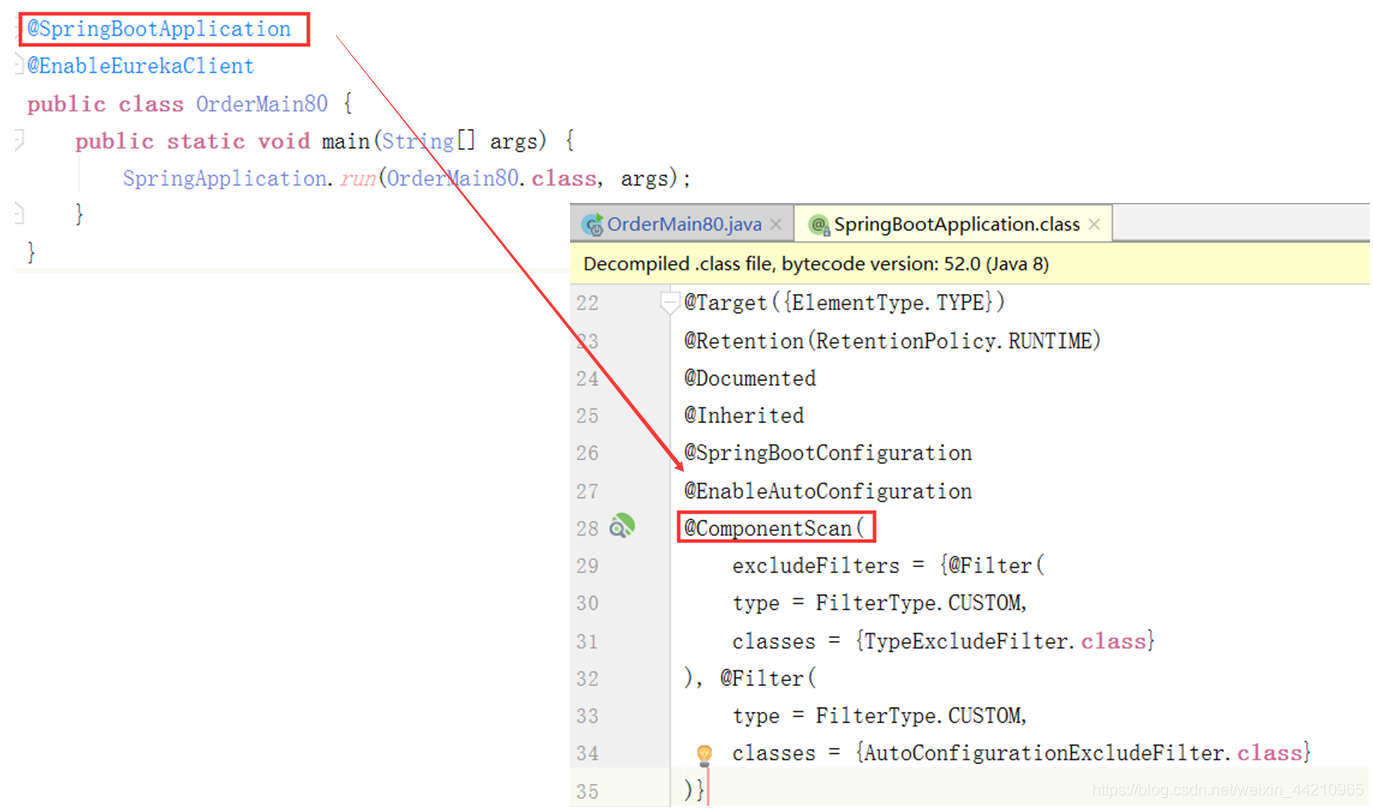

官方文档明确给出了警告:

这个自定义配置类不能放在 @ComponentScan 所扫描的当前包下以及子包下，否则我们自定义的这个配置类就会被所有的 Ribbon客户端所共享，达不到特殊化定制的目的了。

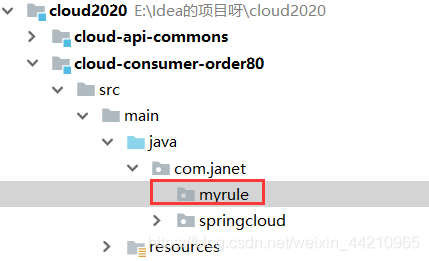

③ 新建package：com.janet.myrule

④ 上面包下新建 MySelfRule 规则类：

package com.janet.myrule;

import com.netflix.loadbalancer.IRule;
import com.netflix.loadbalancer.RandomRule;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

/**
 * @author Janet
 * @date 2020/5/5
 *
 * 自定义负载均衡路由规则类
 */
@Configuration
public class MySelfRule {
    @Bean
    public IRule myRule(){
        return new RandomRule(); //定义为随机
    }
}

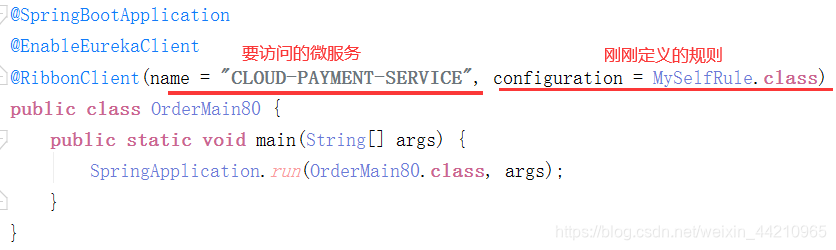

⑤ 主启动类添加 @RibbonClient

@SpringBootApplication
@EnableEurekaClient
@RibbonClient(name = "CLOUD-PAYMENT-SERVICE", configuration = MySelfRule.class)
public class OrderMain80 {
    public static void main(String[] args) {
        SpringApplication.run(OrderMain80.class, args);
    }
}

⑥ 测试：http://localhost/consumer/payment/get/1

4. Ribbon负载均衡算法

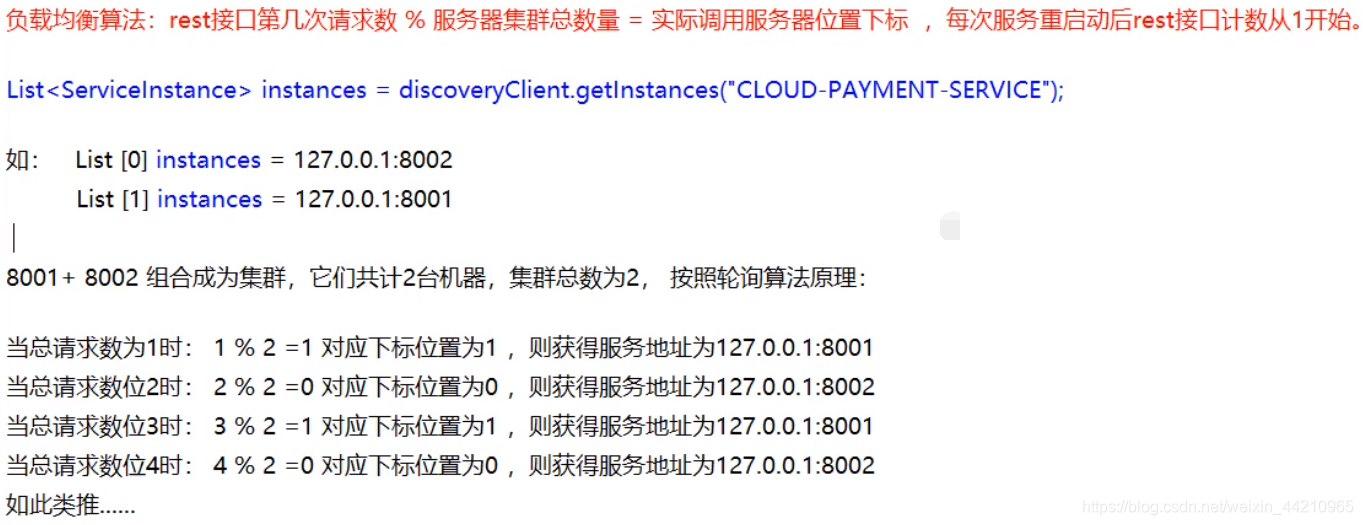

4.1 原理

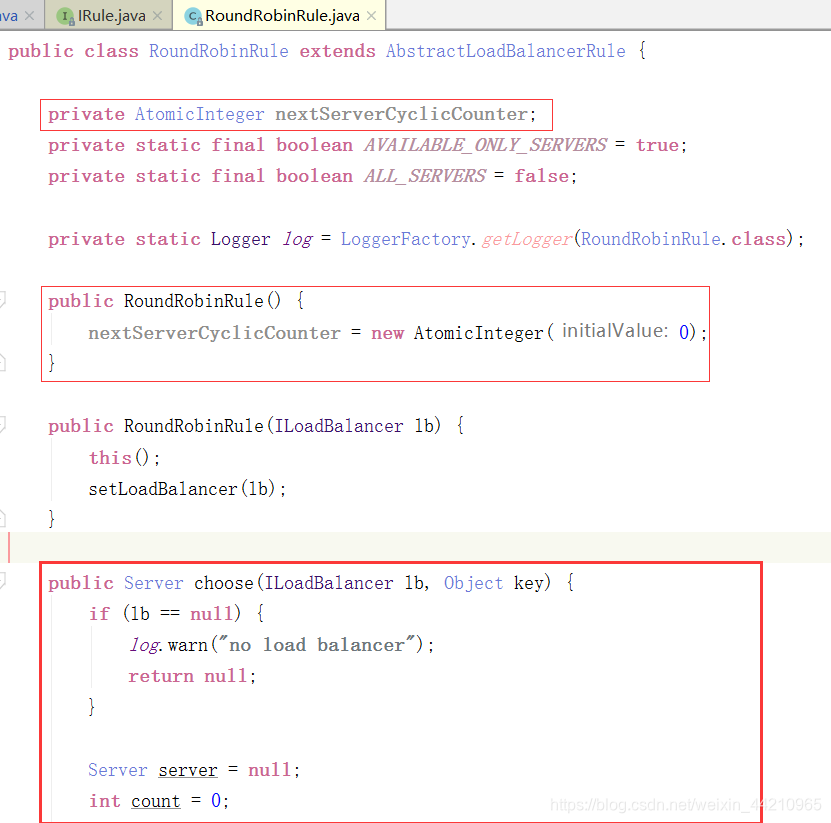

4.2 源码

public Server choose(ILoadBalancer lb, Object key) {
        if (lb == null) {
            log.warn("no load balancer");
            return null;
        }

        Server server = null;
        int count = 0;
        while (server == null && count++ < 10) {
            List<Server> reachableServers = lb.getReachableServers();
            List<Server> allServers = lb.getAllServers();
            int upCount = reachableServers.size();
            int serverCount = allServers.size();

            if ((upCount == 0) || (serverCount == 0)) {
                log.warn("No up servers available from load balancer: " + lb);
                return null;
            }

            int nextServerIndex = incrementAndGetModulo(serverCount);
            server = allServers.get(nextServerIndex);

            if (server == null) {
                /* Transient. */
                Thread.yield();
                continue;
            }

            if (server.isAlive() && (server.isReadyToServe())) {
                return (server);
            }

            // Next.
            server = null;
        }

        if (count >= 10) {
            log.warn("No available alive servers after 10 tries from load balancer: "
                    + lb);
        }
        return server;
    }

 /**
     * Inspired by the implementation of {@link AtomicInteger#incrementAndGet()}.
     *
     * @param modulo The modulo to bound the value of the counter.
     * @return The next value.
     */

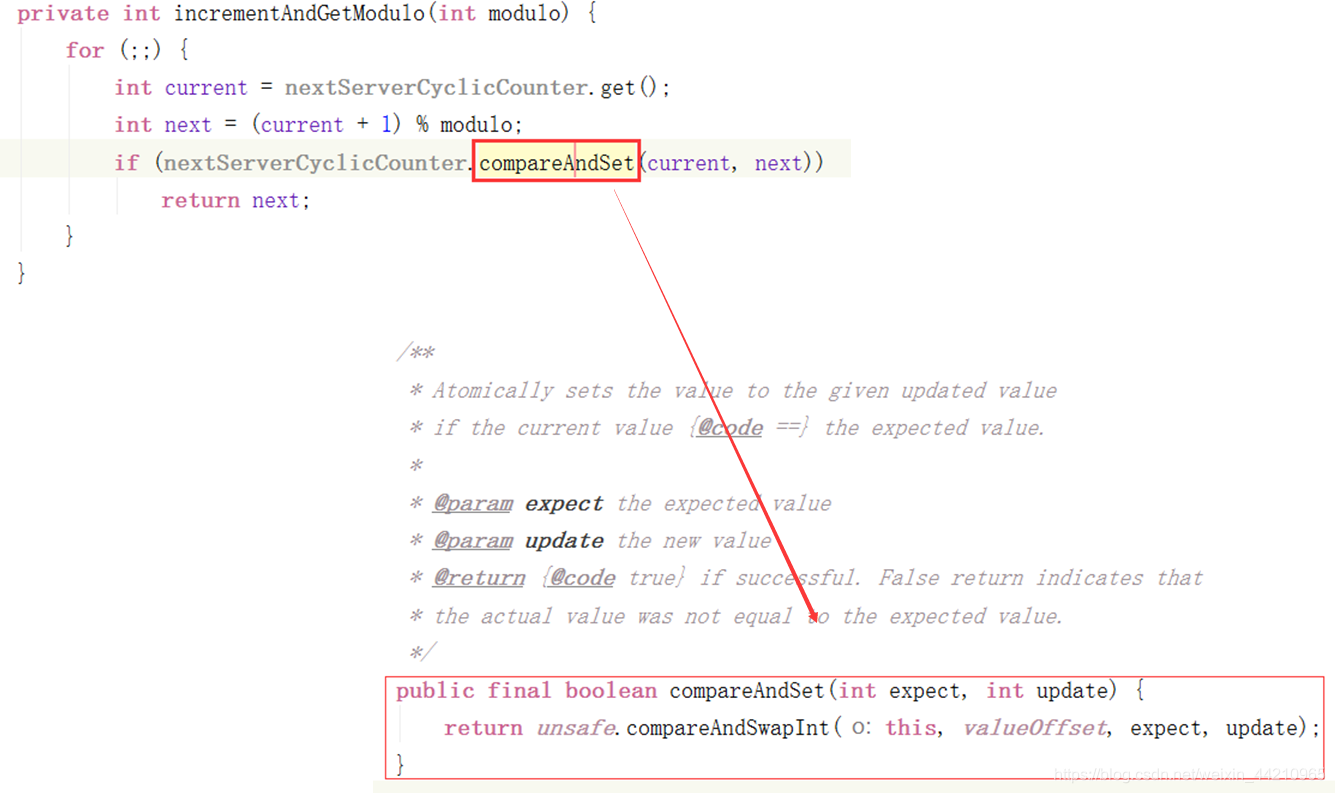

    private int incrementAndGetModulo(int modulo) {
        for (;;) {
            int current = nextServerCyclicCounter.get();
            int next = (current + 1) % modulo;
            if (nextServerCyclicCounter.compareAndSet(current, next))
                return next;
        }
    }

（CAS 、自旋锁）

4.3 手写本地负载均衡器

① 7001 / 7002 集群启动

② 8001 / 8002集群启动

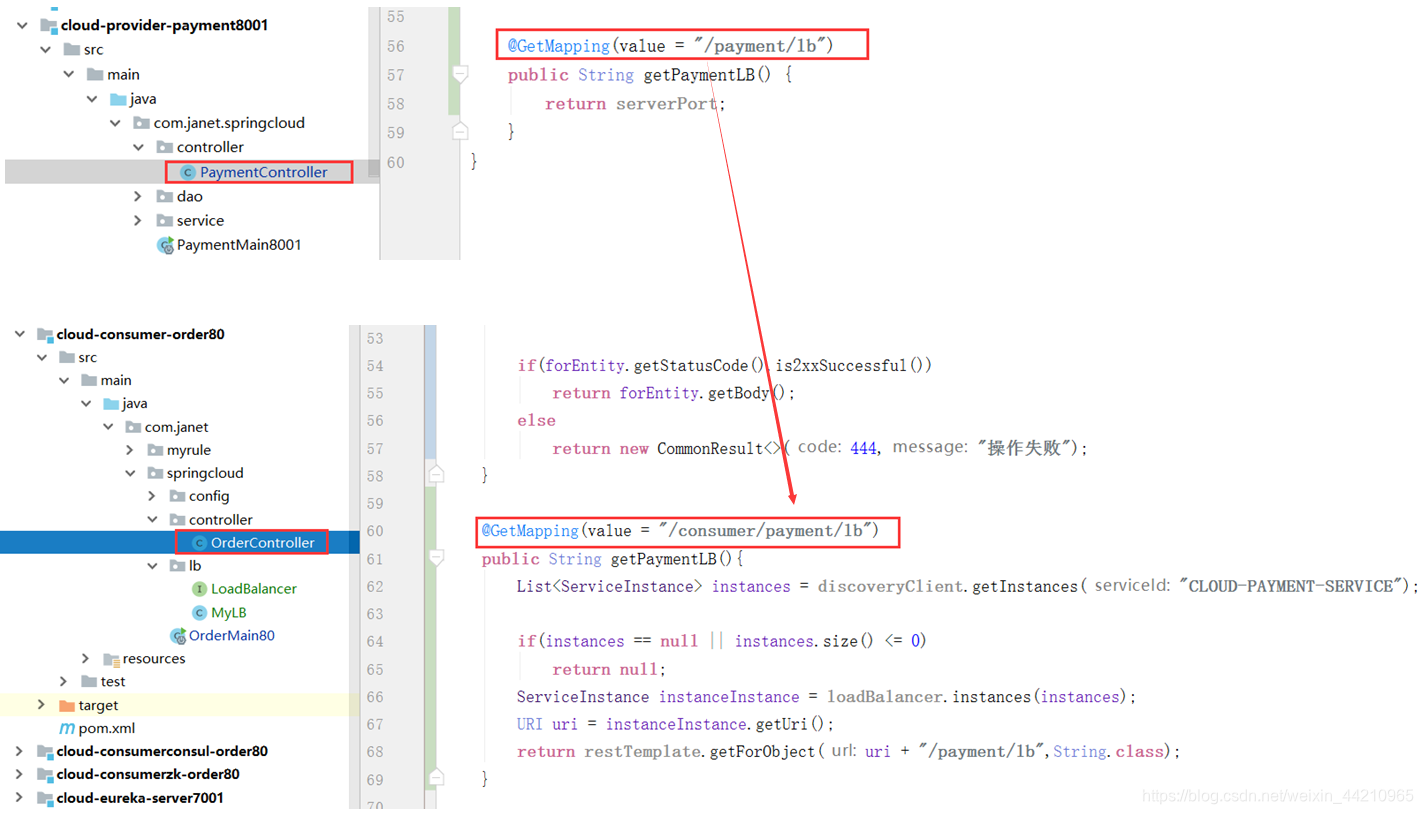

在 8001 和 8002 两个 controller 中添加方法：

    @GetMapping(value = "/payment/lb")
    public String getPaymentLB() {
        return serverPort;
    }

③ 80 订单微服务改造

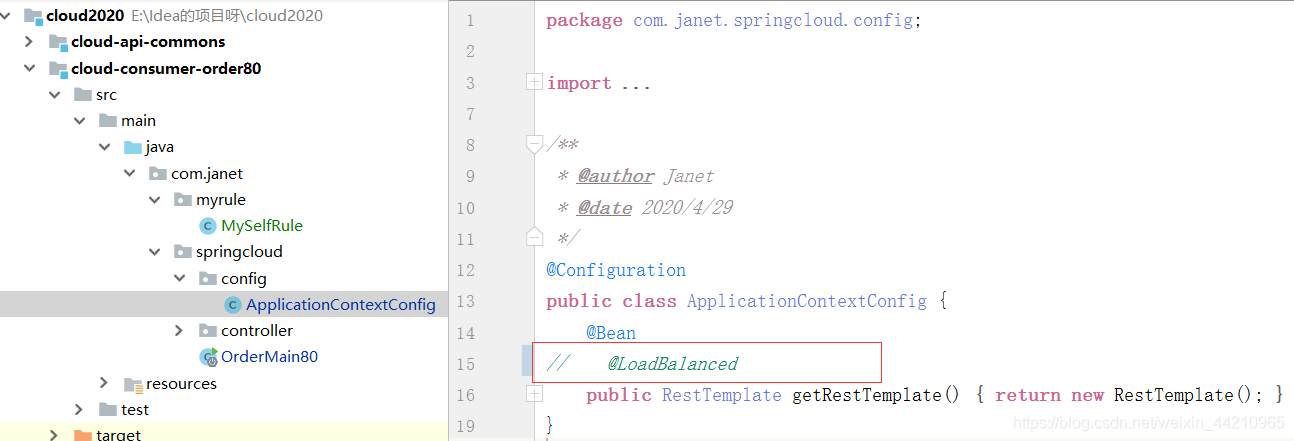

a）ApplicationContextBean 去掉注解 @LoadBalanced

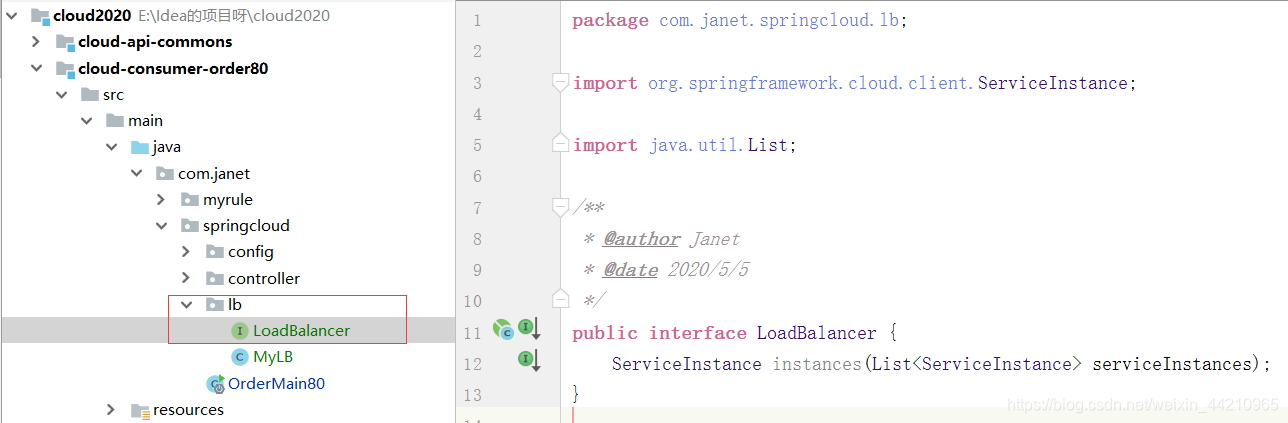

b）新建 LoadBalancer 接口

package com.janet.springcloud.lb;

import org.springframework.cloud.client.ServiceInstance;
import java.util.List;

/**
 * @author Janet
 * @date 2020/5/5
 *
 * 手写 Ribbon 轮询接口类
 */
public interface LoadBalancer {
    // 收集现在服务器集群上总共有多少台提供服务的机器
    ServiceInstance instances(List<ServiceInstance> serviceInstances);
}

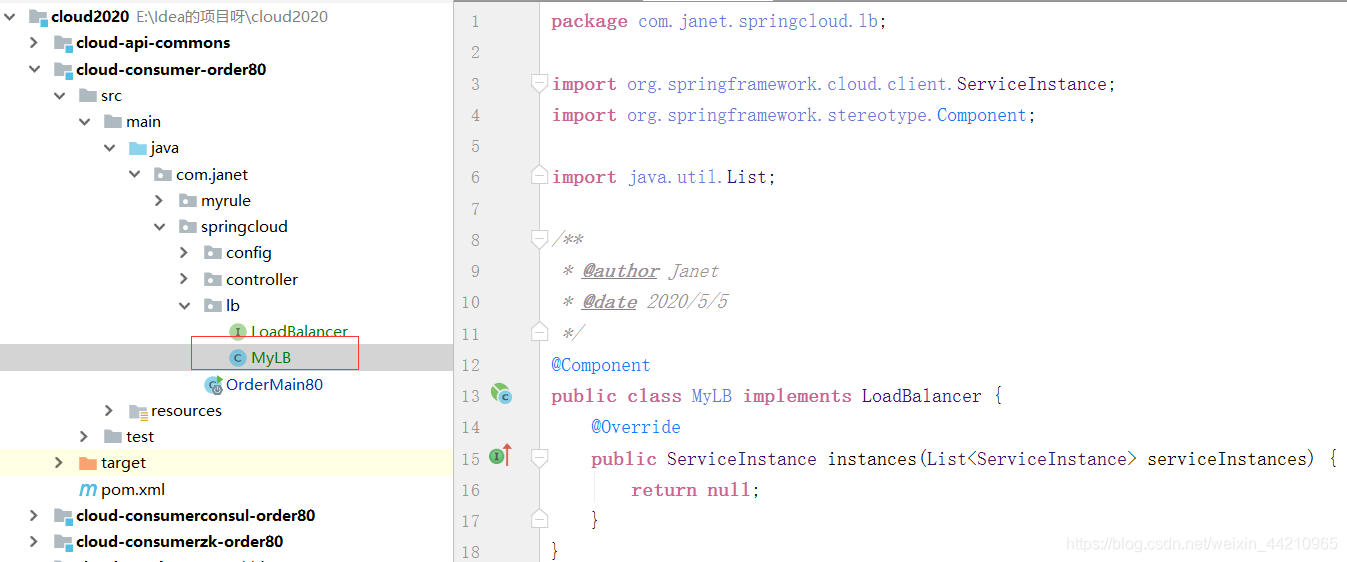

c）新建 MyLB 类

package com.janet.springcloud.lb;

import org.springframework.cloud.client.ServiceInstance;
import org.springframework.stereotype.Component;
import java.util.List;
import java.util.concurrent.atomic.AtomicInteger;

/**
 * @author Janet
 * @date 2020/5/5
 *
 * 手写 Ribbon 轮询实现类
 */
@Component
public class MyLB implements LoadBalancer {

    private AtomicInteger atomicInteger = new AtomicInteger(0);

    //获取 rest 接口第几次请求数
    public final int getAndIncrement(){
        int current;
        int next;  //代表是第几次访问
        do {
            // 第一次current 等于当前的初始值0
            current = this.atomicInteger.get();

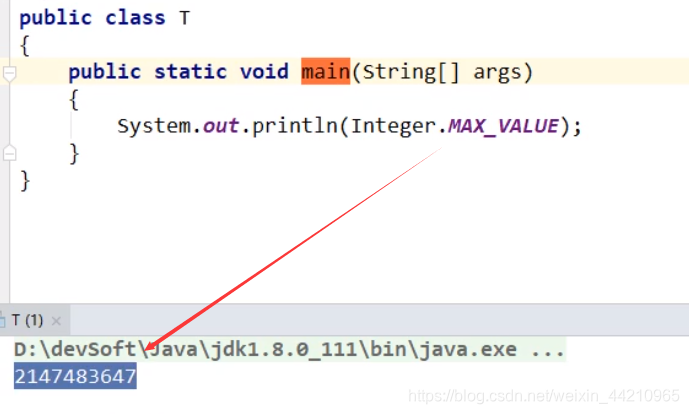

            next = current >= 2147483647 ? 0 : current + 1;
            // current 是期望值，next 是修改值.this.atomicInteger.compareAndSet(current,next) 表示当前值与期望值一样，
            // 就修改，返回 true。那整体就返回 false，跳出循环。如果不行，就一直自旋，直到取到要要的值
        }while (!this.atomicInteger.compareAndSet(current,next));
        System.out.println("-----第几次访问------次数：next："+next);
        return next;
    }

    @Override
    public ServiceInstance instances(List<ServiceInstance> serviceInstances) {
        //getAndIncrement()代表第几次访问，serviceInstances.size() 代表集群数量
        int index = getAndIncrement() % serviceInstances.size();
        return serviceInstances.get(index);
    }
}

d）OrderController

重点是添加了 getPaymentLB 方法：

package com.janet.springcloud.controller;

import com.janet.springcloud.entities.CommonResult;
import com.janet.springcloud.entities.Payment;
import com.janet.springcloud.lb.LoadBalancer;
import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.cloud.client.ServiceInstance;
import org.springframework.cloud.client.discovery.DiscoveryClient;
import org.springframework.http.ResponseEntity;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RestController;
import org.springframework.web.client.RestTemplate;
import javax.annotation.Resource;
import java.net.URI;
import java.util.List;

/**
 * @author Janet
 * @date 2020/4/29
 */
@RestController
@Slf4j
public class OrderController {
//    private final static String PAYMENT_URL = "http://localhost:8001"; //暂时写死，后面再改
    private final static String PAYMENT_URL = "http://CLOUD-PAYMENT-SERVICE"; //这里写微服务注册的名称

    //引入手写 Ribbon 轮询接口类
    @Autowired
    private LoadBalancer loadBalancer;

    @Autowired
    private DiscoveryClient discoveryClient;

    @Autowired
    private RestTemplate restTemplate;

    @GetMapping("/consumer/payment/create")  //只能发 get 请求
    public CommonResult<Payment> create(Payment payment) {
        return restTemplate.postForObject(PAYMENT_URL + "/payment/create", payment, CommonResult.class);
    }

    @GetMapping("/consumer/payment/get/{id}")
    public CommonResult<Payment> getPaymentById(@PathVariable("id") Long id) {
        return restTemplate.getForObject(PAYMENT_URL + "/payment/get/" + id, CommonResult.class);
    }

    @GetMapping("/consumer/payment/getForEntity/{id}")
    public CommonResult<Payment> getPaymentById2(@PathVariable("id") Long id) {
        ResponseEntity<CommonResult> forEntity = restTemplate.getForEntity(PAYMENT_URL + "/payment/get/" + id, CommonResult.class);

        if(forEntity.getStatusCode().is2xxSuccessful())
            return forEntity.getBody();
        else
            return new CommonResult<>(444,"操作失败");
    }

    @GetMapping(value = "/consumer/payment/lb")
    public String getPaymentLB(){
        List<ServiceInstance> instances = discoveryClient.getInstances("CLOUD-PAYMENT-SERVICE");

        if(instances == null || instances.size() <= 0)
            return null;
        ServiceInstance instanceInstance = loadBalancer.instances(instances);
        URI uri = instanceInstance.getUri();
        return restTemplate.getForObject(uri + "/payment/lb",String.class);
    }

}
