在ANSYS 16.0 APDL环境中，遇到激活元素形状检查错误时，可以通过点击'Close'忽略，然后选择'Plot'->'Multi-plot'来成功显示模型。在模型显示后，可以使用'斜45°观测'和'dynamic model mode'进行视角调整，左键平移，右键旋转。注意在该版本中避免使用滚轮，以免程序崩溃。
概括：
就是不解决，直接“close”关闭这个窗口，然后点击 “plot”->“multi-plot”，还是能将模型显示出来
步骤如下
打开ansys APDL

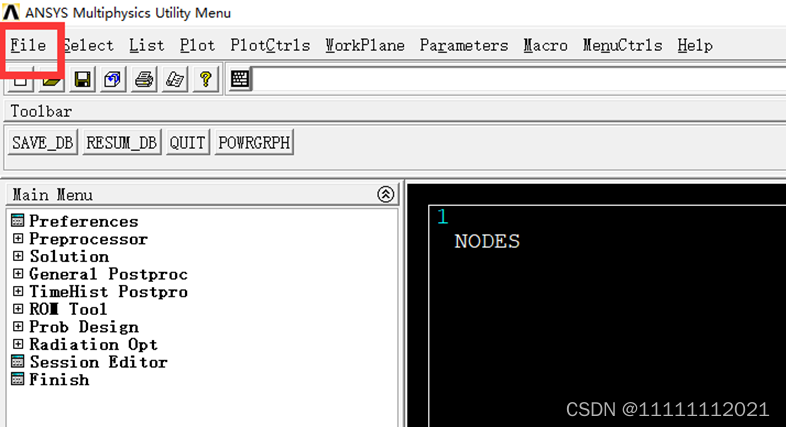

点击左上方的“file”， 选择 “read input from”

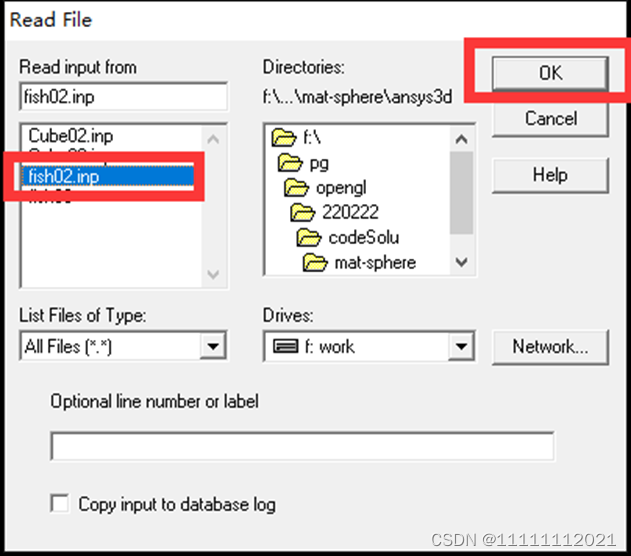

选择刚刚生成的 inp 文件，然后点击“OK”

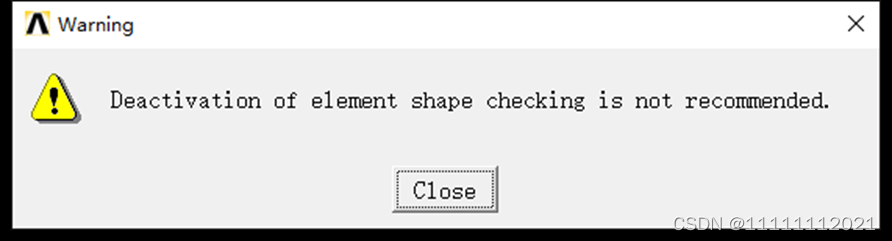

报错：Deactivation of element shape checking is not recommended.
点击 “close”，继续

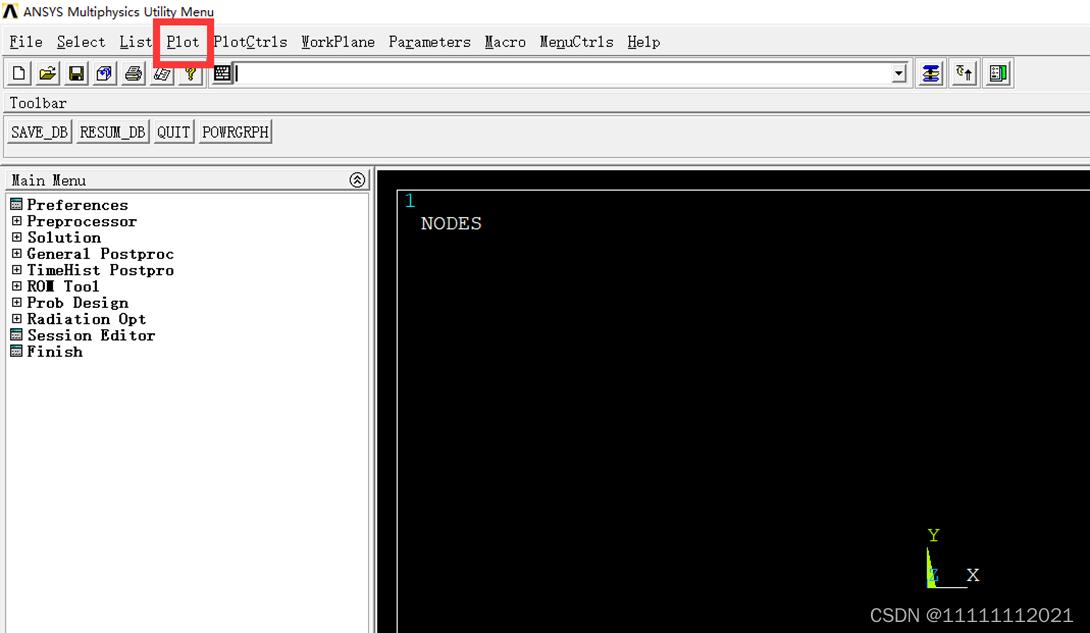

这时候操作界面还没有出现实体，选择 “plot”-> “Multi-plot”

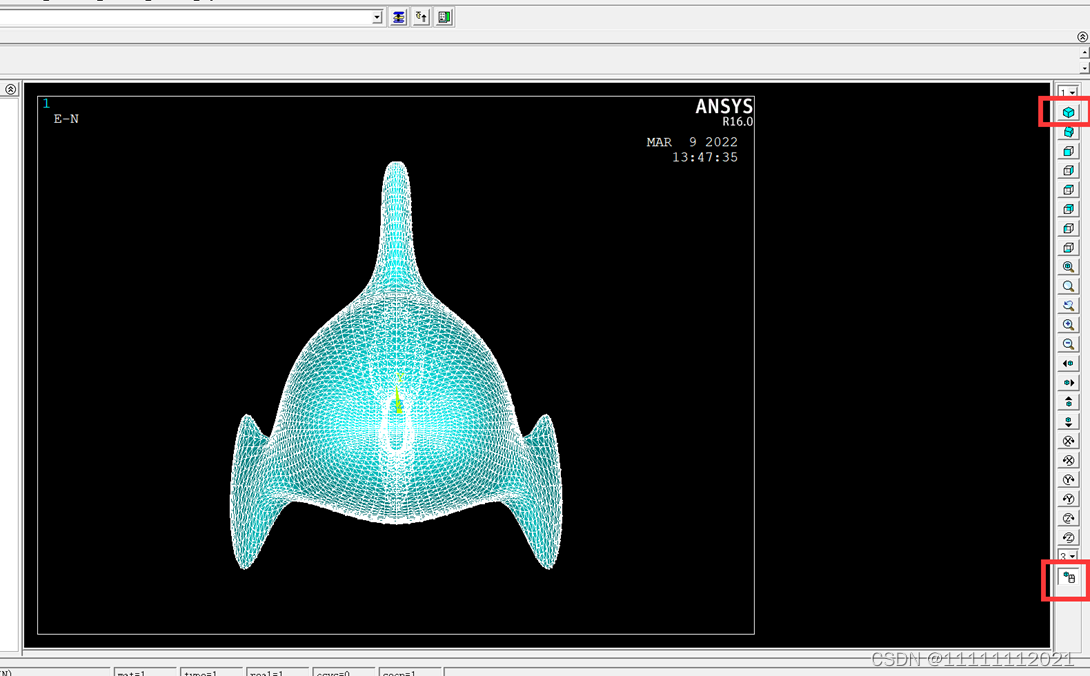

Multi-plot 之后，就出现我们输入的模型了，可以点击右边栏的第一个红框框出的 “斜45°观测”
点击右边栏第二个红框框出的 “dynamic model mode” ，按左键是平移模型，按右键是旋转。
在ANSYS 16.0 APDL 环境下不要按滚轮，程序会崩溃直接退出。
斜45°观测”的结果如左图。“dynamic model mode” ，按左键是平移模型，按右键是旋转，结果如右图

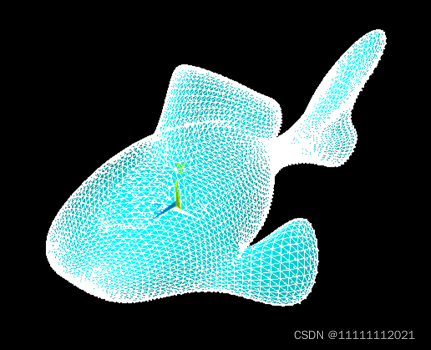

 图1 斜45°观测
|

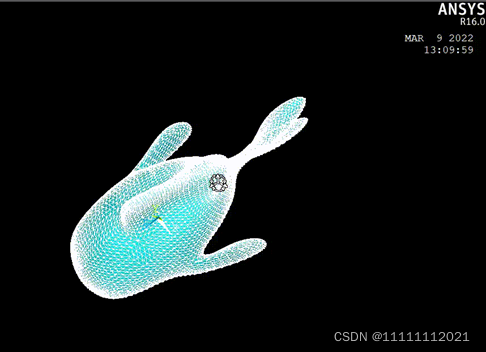

 图2 dynamic模式
|
