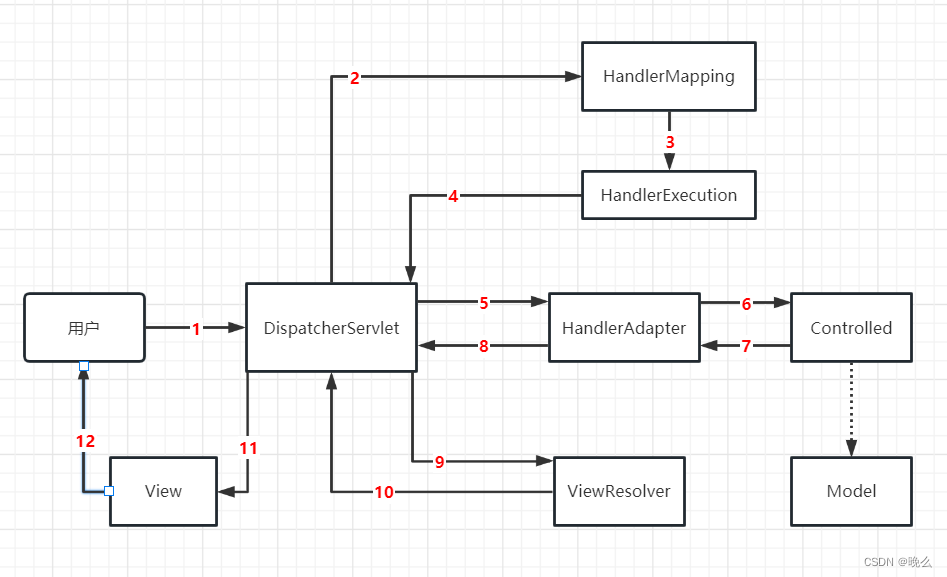

SpringMVC执行原理



1. DispatcherServlet表示前端控制器，是整个SpringMVC的控制中心。用户发出请求，DispatcherServlet接收请求并拦截请求。
2. HandlerMapping为处理器映射。DispatcherServlet调用HandlerMapping，HandlerMapping根据请求url查找Handler。
3. HandlerExecution表示具体的Handler，其主要作用是根据url查找控制器。
4. HandlerExecution将解析后的信息传递给DispatcherServlet，如解析控制器映射等。
5. HanderAdapter表示处理器适配器，其按照特定的规则去执行Handler。
6. Handler让具体的Controller执行。
7. Controller将具体的执行信息返回给HandlerAdapter，如ModelAndView。
8. HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet。
9. DispatcherServlet调用视图解析器（ViewResolver）来解析HandlerAdapter传递的逻辑视图名。
10. 设计图解析器将解析的逻辑视图名传给DispatcherServlet
11. DispatcherServlet根据视图解析器解析的视图结果，调用具体的视图。
12. 最终视图呈现给用户。
