数码管功能

说明：在哔哩哔哩跟随UP主铁头山羊学习，所有代码均来自铁头山羊B站课堂或者根据铁头山羊代码修改。

利用TM1640芯片，串行通信方式，STM3两个GPIO进行通信。

功能说明

1、两个GPIO进行通信，GPIOA_PIN–DIN；GPIOA_PIN1—CLK。

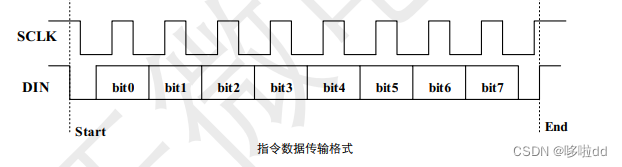

2、通信方式主要是串行通信方式，通信方式软件编写：
 读懂时序图，包括起始位、数据位、结束位。
 在输入数据时当CLK是高电平时，DIN上的信号必须保持不变；只有CLK上的时钟信号为低电平时，DIN上的信号才能改变。数据的输入总是低位在前,高位在后传输。
 数据输入的开始条件是CLK为高电平时，DIN由高变低。
 结束条件是CLK为高时，DIN由低电平变为高电平。

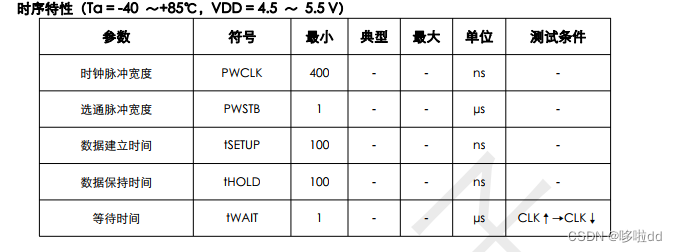

 波形时长根据时序特性来延时，本次编程使用1us。
在这里插入图片描述

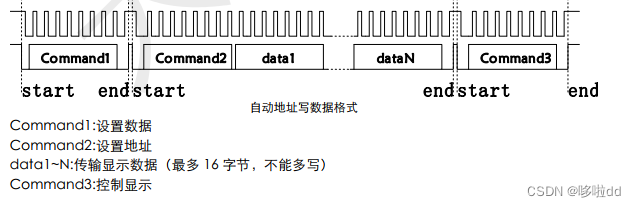

3、显示数据包括三个命令，其中command2中的data最多有16个，即可以同时显示16个数码管，如图
在这里插入图片描述

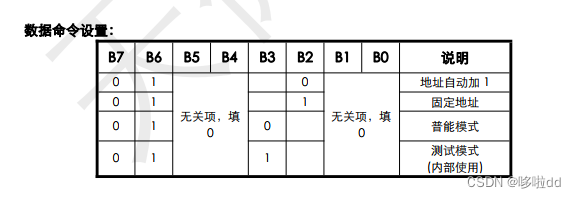

4、 command1：主要设置数据命令，本次设置为地址自动加1模式。
在这里插入图片描述

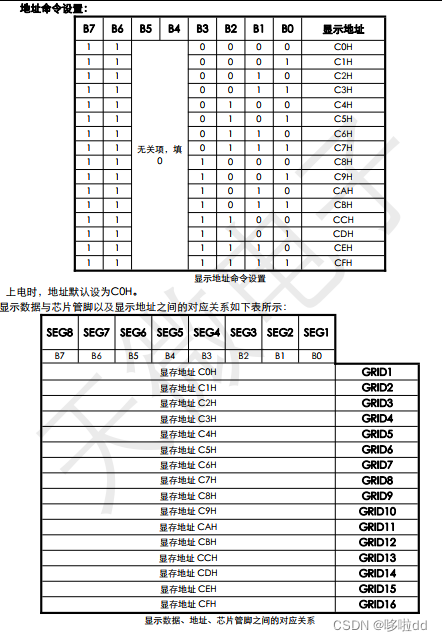

5、 command2：主要设置地址，以及导入显示数据。
在这里插入图片描述

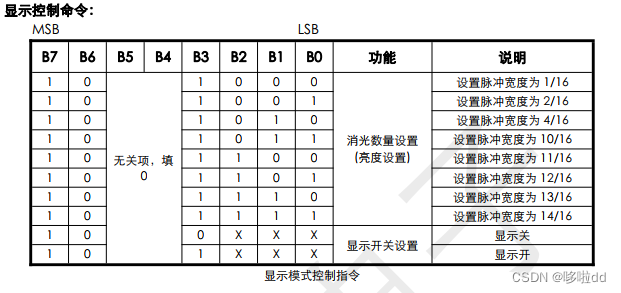

6、 command3：主要设置显示亮度。
在这里插入图片描述

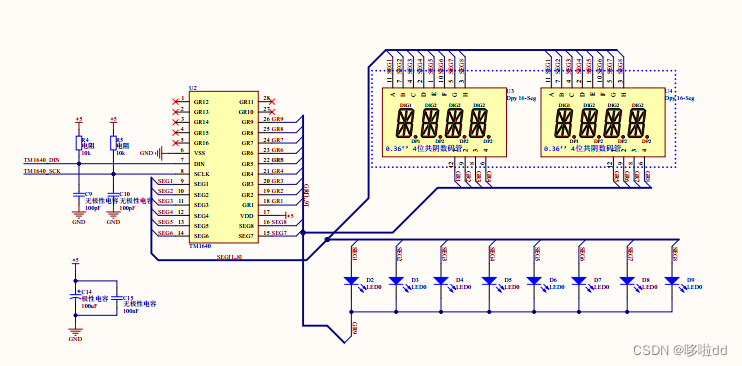

7、数码管原理图连接。
在这里插入图片描述

数码管初始化函数

TM1640通信电平位5V，单片机IO电平为3.3V，所以需要外接上拉到5V，采用开漏模式。


//TM1640初始化
void TM1640_Init()
{

	//GPIOA_PIN_0--Data; GPIOA_PIN_1--Clk   开漏模式
	GPIO_InitTypeDef gpioinit;
	gpioinit.Pin = GPIO_PIN_0 | GPIO_PIN_1;
	gpioinit.Mode = GPIO_MODE_OUTPUT_OD;
	gpioinit.Speed = GPIO_SPEED_FREQ_HIGH;

	__HAL_RCC_GPIOA_CLK_ENABLE();
	HAL_GPIO_Init(GPIOA,&gpioinit);
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0 | GPIO_PIN_1, GPIO_PIN_SET);
}

延时函数

精确到1us。


//延时函数，最小1us
void Delayus(uint32_t us)
{

	uint32_t n = SystemCoreClock / 1000000 / 8 * us
