十六、VLAN间路由

部署了VLAN的传统交换机不能实现不同VLAN间的二层报文转发，因此必须引入路由技术来实现不同VLAN间的通信。VLAN路由可以通过二层交换机配合路由器来实现，也可以通过三层交换机来实现。

VLAN间路由

所谓的三层交换机指的是携带路由功能的交换机。

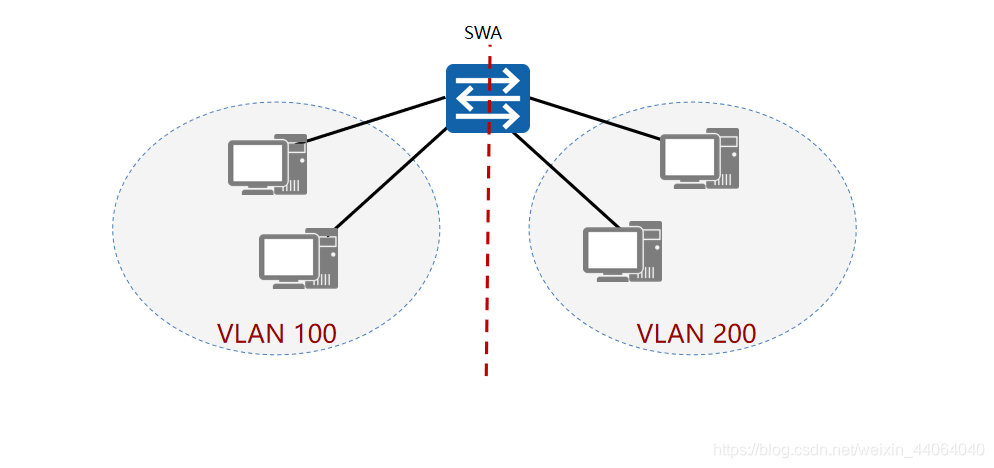

VLAN的局限性

VLAN在分割广播域的同时也限制了不同VLAN间的主机进行二层通信的能力。

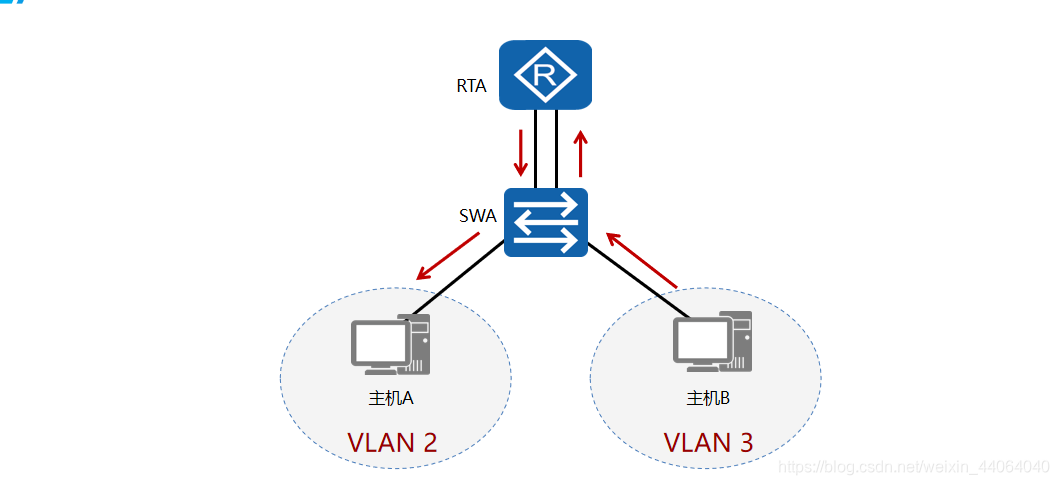

VLAN路由-每个VLAN一个物理连接

在二层交换机上配置VLAN，每一个VLAN使用一条独占的物理链路连接到路由器的一个接口上。

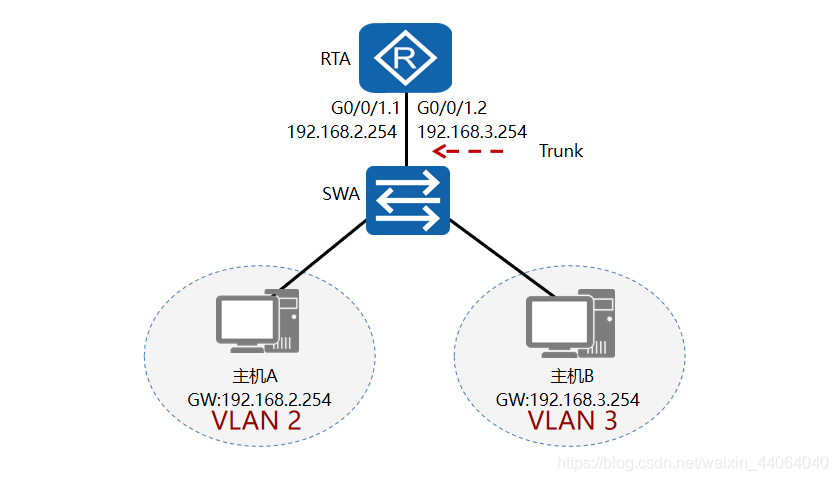

VLAN路由-单臂路由

将交换机和路由器之间的链路配置为Trunk链路，并且在路由器上创建子接口以支持VLAN路由。

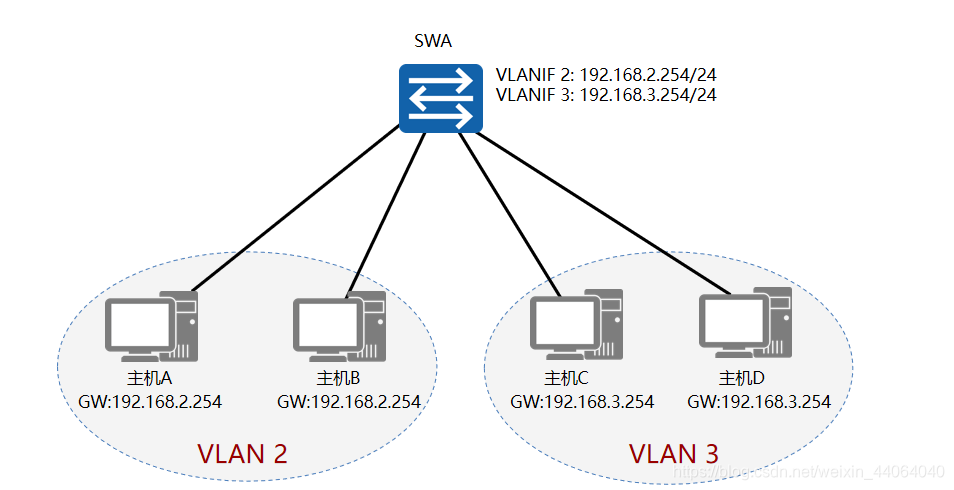

VLAN路由-三层交换

为每个VLAN创建一个VLANIF接口作为网关。
以上就是VLAN间的路由选择，因为比较简单，所以直接使用的华为PPT里面的解释，并且没有加注释。下面是实验：

单臂路由实验

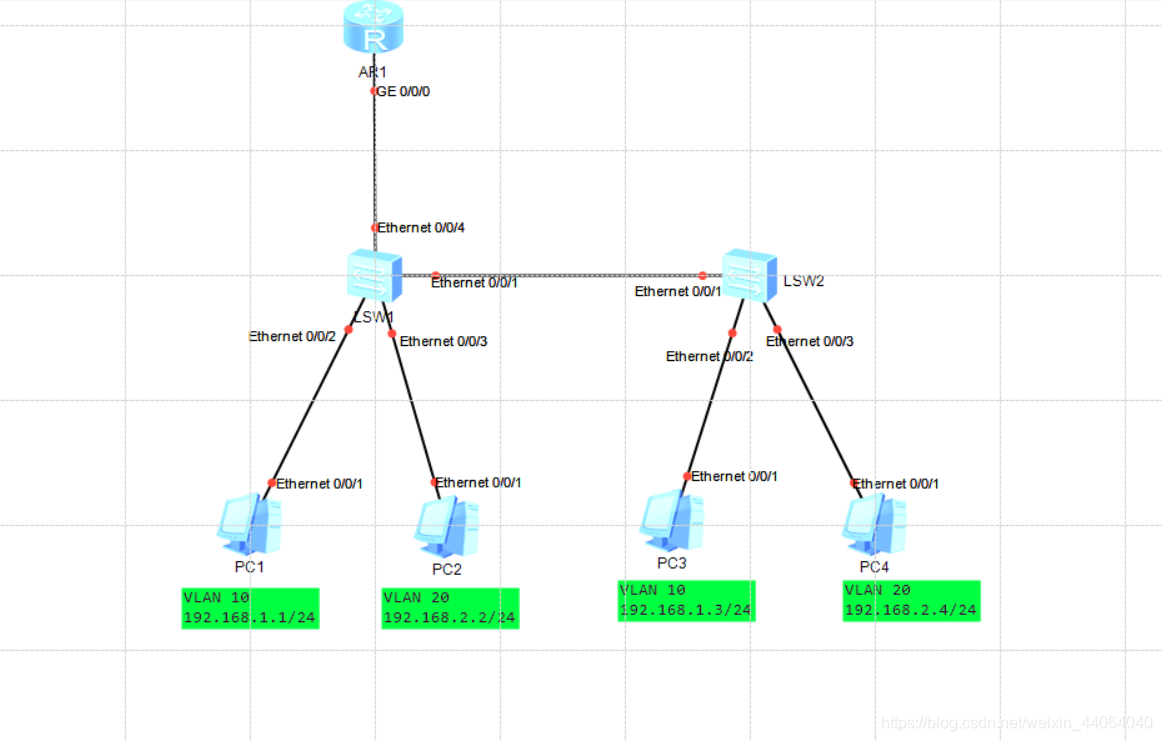

拓扑：

实验拓扑如图所示，配置如下：
基础ip配置已省略，网关地址最后一位均为254。
路由器：

#
interface GigabitEthernet0/0/0.10		//创建子接口
 dot1q termination vid 10				// 将子接口划入VLAN（此时是VLAN10）
 ip address 192.168.1.254 255.255.255.0 		//添加IP地址（此时添加的为网关地址）
 arp broadcast enable						// 开启ARP广播功能
#
interface GigabitEthernet0/0/0.20
 dot1q termination vid 20
 ip address 192.168.2.254 255.255.255.0
 arp broadcast enable

SW1：

#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 10 20

SW2：

#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20
#

在路由器上查看ip路由表：

图中标出为目的网段，此时是直连网段。

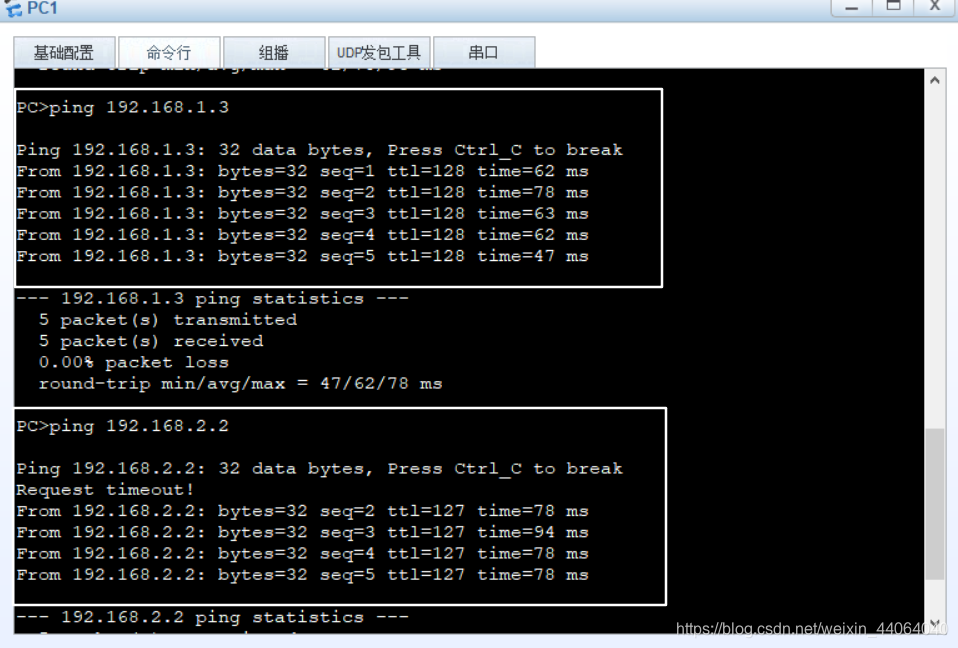

实验测试：

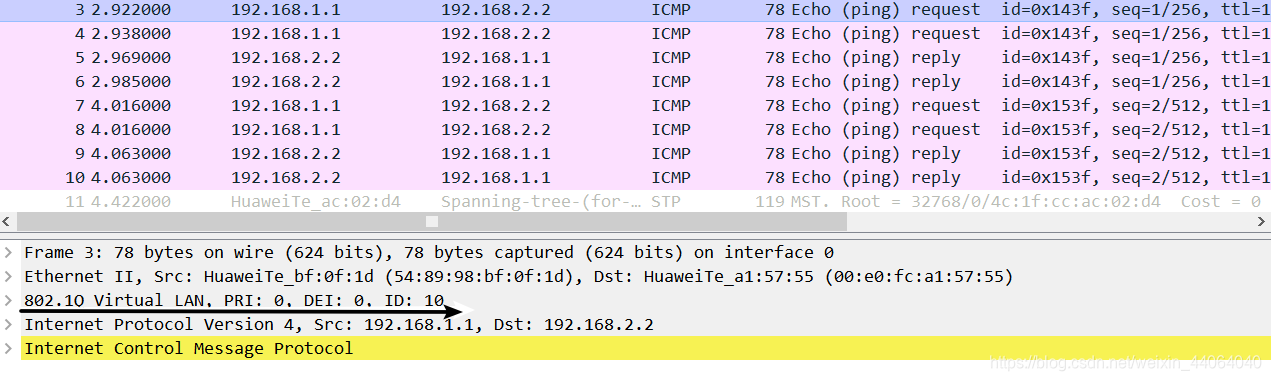

抓包显示：

此时是在路由器接口上进行抓包，前面有提过，主机收到的数据包是不带tag的。

三层交换实验

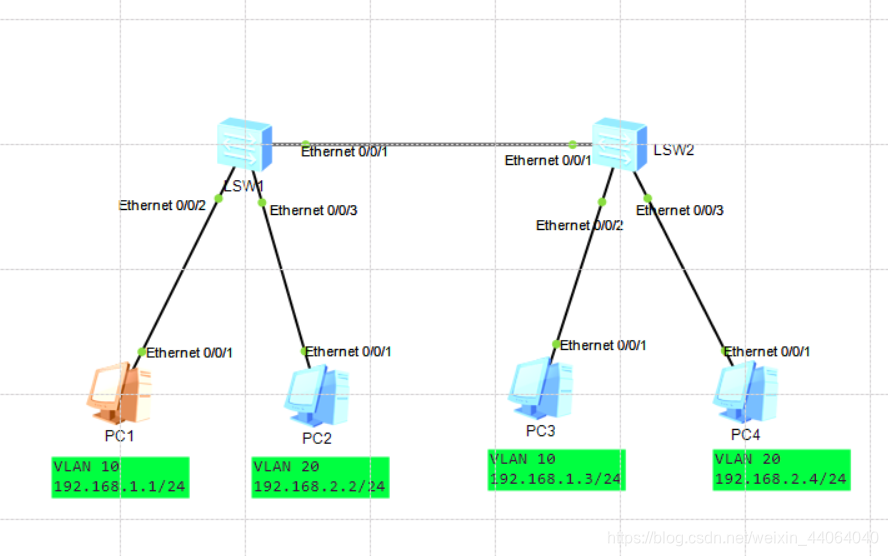

实验拓扑：

基础ip配置不变，实现的功能为不同VLAN间可以互通，相同VLAN可以互通。
配置如下：
SW1：

#
interface Vlanif10						//创建虚拟接口（可当成路由器上的物理接口看待）
 ip address 192.168.1.254 255.255.255.0		//添加ip地址（此时为网关地址）
#
interface Vlanif20
 ip address 192.168.2.254 255.255.255.0
#
interface MEth0/0/1
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20
#

SW2：

#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20
#

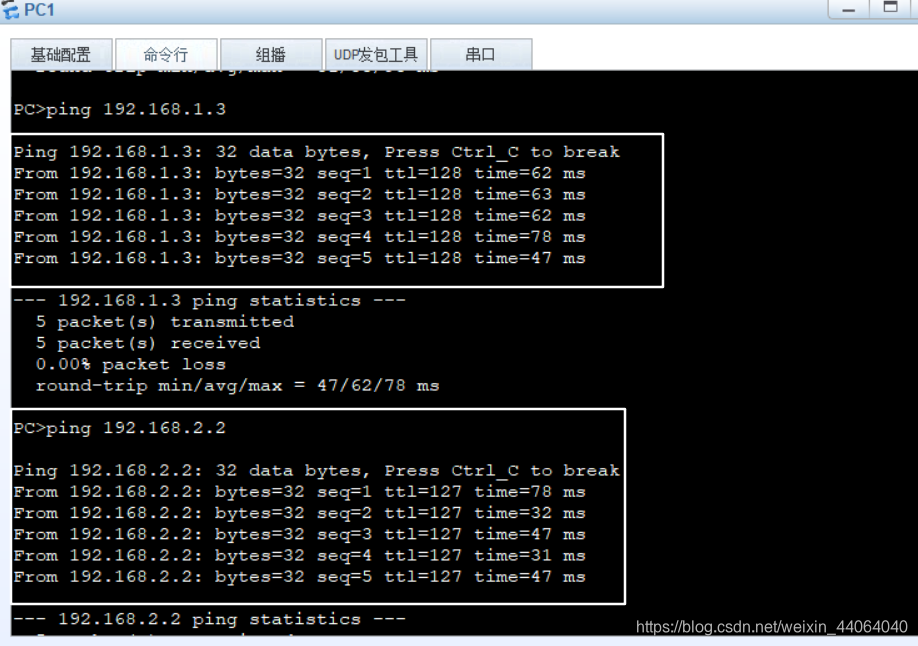

实验结果：

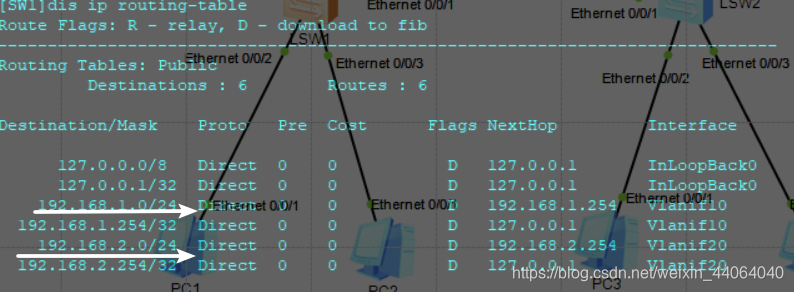

查看路由表：
