Flink内存管理模型及其演进

Flink内存管理庞大而复杂，其究竟划分为哪些结构，又是为什么这么划分，Flink版本迭代过程中内存模型又有何变化，这都是需要关注的问题，本文结合Flink源码与官方文档总结了Flink内存管理的重点内容。有问题的地方，还请批评指正~

一. Flink1.10及以上版本内存管理

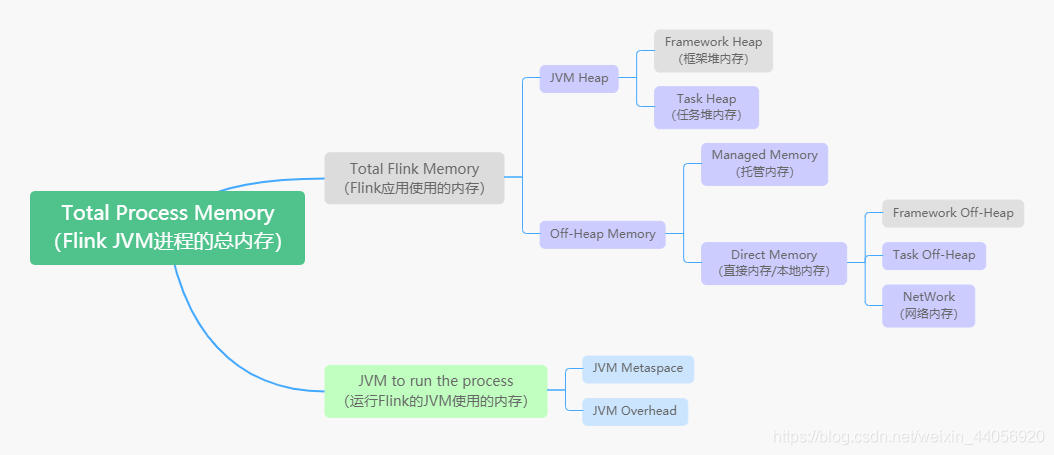

1.1 TaskManager内存组成与配置

组成部分	配置参数	作用	补充说明
Framework Heap Memory	taskmanager.memory.framework.heap.size	Flink 框架的 JVM 堆内存	进阶配置
Task Heap	taskmanager.memory.task.heap.size	Flink 应用的算子及用户代码的 JVM 堆内存
Managed memory	taskmanager.memory.managed.size taskmanager.memory.managed.fraction	用于排序、哈希表、缓存中间结果及RocksDB State Backend 的本地内存	由 Flink 管理
Framework Off-heap	taskmanager.memory.framework.off-heap.size	Flink 框架的堆外内存	进阶配置
Task Off-Heap	taskmanager.memory.task.off-heap	Flink 应用的算子及用户代码的堆外内存
Network	taskmanager.memory.network.min taskmanager.memory.network.max taskmanager.memory.network.fraction	任务之间数据传输的直接内存（例如网络传输缓冲）	该内存部分为基于 Flink 总内存的受限的等比内存部分。
JVM Metaspace	taskmanager.memory.jvm-metaspace.size	Flink JVM 进程的 Metaspace。
JVM overhead	taskmanager.memory.jvm-overhead.min taskmanager.memory.jvm-overhead.max taskmanager.memory.jvm-overhead.fraction	其他 JVM 开销的本地内存，例如栈空间、垃圾回收空间等。	该内存部分为基于进程总内存的受限的等比内存部分。

1.2 JobManager内存组成与配置

组成部分	配置参数	作用
JVM 堆内存	jobmanager.memory.heap.size	JobManager 的 JVM 堆内存。 所需大小取决于运行作业数量、作业结构及用户代码需求（作业提交及checkpoint完成回调函数中执行的用户代码）
堆外内存	jobmanager.memory.off-heap.size	Flink框架依赖（例如Akka）及作业提交及checkpoint完成回调函数中执行的用户代码可能用到堆外内存
JVM Metaspace	jobmanager.memory.jvm-metaspace.size	同TaskManager
JVM overhead	jobmanager.memory.jvm-overhead.min jobmanager.memory.jvm-overhead.max jobmanager.memory.jvm-overhead.fraction	同TaskManager

1.3 内存管理源码解析

从源码看内存结构

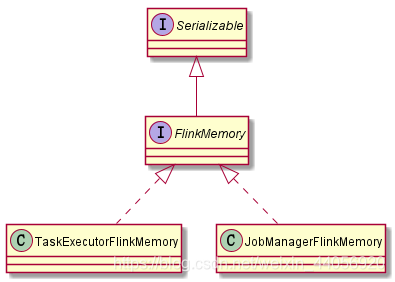

Flink memory

public class TaskExecutorFlinkMemory implements FlinkMemory {

    private final MemorySize frameworkHeap;
    private final MemorySize frameworkOffHeap;
    private final MemorySize taskHeap;
    private final MemorySize taskOffHeap;
    private final MemorySize network;
    private final MemorySize managed;
    .......
}

public class JobManagerFlinkMemory implements FlinkMemory {

    private final MemorySize jvmHeap;
    private final MemorySize offHeapMemory;
    .......
}

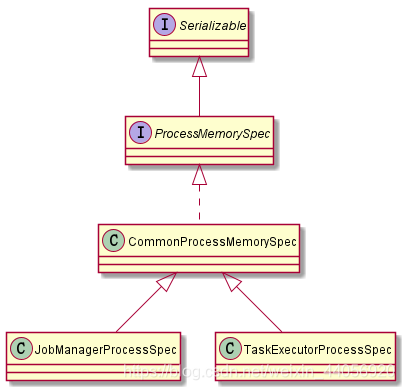

Flink JVM memory

public class CommonProcessMemorySpec<FM extends FlinkMemory> implements ProcessMemorySpec {

    private final FM flinkMemory;
    private final JvmMetaspaceAndOverhead jvmMetaspaceAndOverhead;
    .......
}

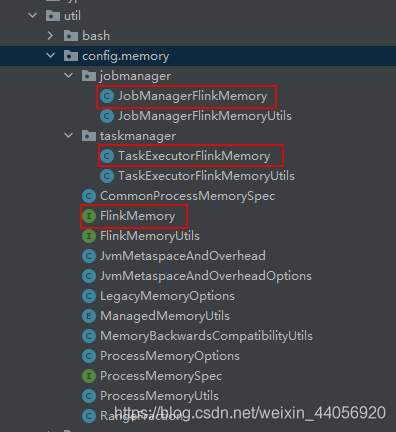

所有代码路径 org.apache.flink.runtime.util.config.memory

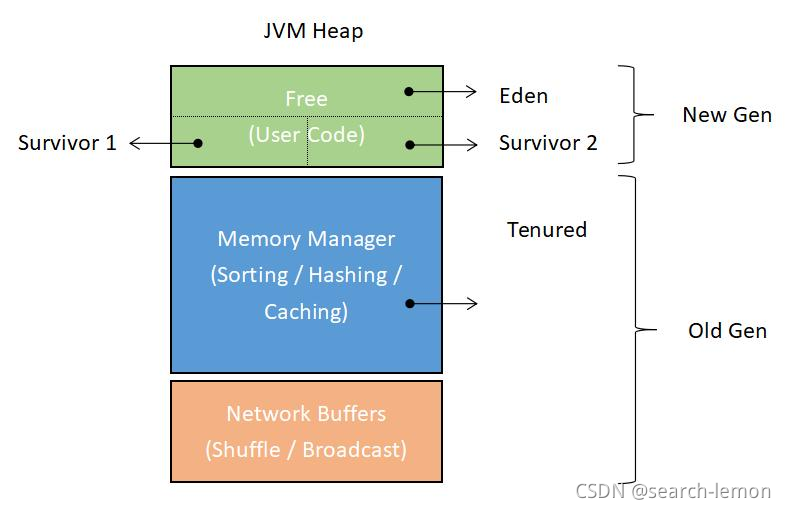

二. Flink1.9及以下版本内存管理

• MemoryManager
  MemoryManager中有MemoryPool，管理着众多MemorySegment。
  MemoryPool有两个子类：HybridHeapMemoryPool， HybridOffHeapMemoryPool包含了内存分配allocate方法。

MemorySegment
是一段固定长度的内存（默认32KB）,也是Flink最小内存分配单元，并且提供了非常高效的读写方法（Java的unsafe(不会被JVM管理，需要手动回收)）。底层内存可以是申请的堆外内存ByteBuffer，也可以是堆内普通Java byte[]数组。

MemorySegment在TaskManager启动时分配一次，在TaskManager关闭时销毁，内存是复用的，不会被垃圾回收器回收。

• HeapMemorySegment 用于申请堆内内存
• HybridMemorySegment 用于申请（堆内）+ 堆外内存，其中是否申请堆内由OffHeapBuffer是否为null决定，这样做是为了优化性能，堆内外内存都需要时，减少类加载。

• NetworkBuffer是MemorySegmentProvider的一个实现类
  MemorySegmentProvider用来申请和释放memory segment资源

/**
 * The provider used for requesting and releasing batch of memory segments.
 */
public interface MemorySegmentProvider {
	Collection<MemorySegment> requestMemorySegments() throws IOException;

	void recycleMemorySegments(Collection<MemorySegment> segments) throws IOException;
}
