设计模式之 桥接模式

桥接模式

实例

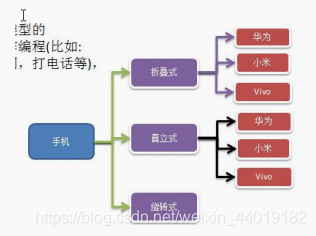

手机操作问题：现在对手机类型的不同品牌实现操作编程（比如：开机，关机，上网，打电话等）。如图

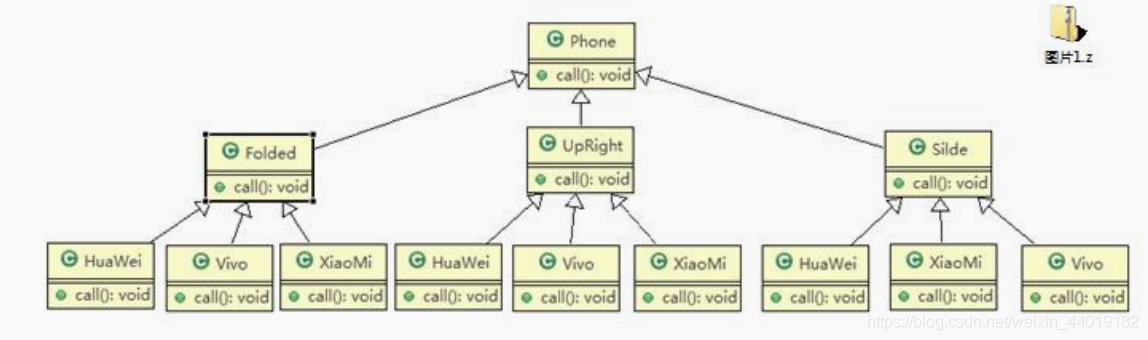

传统方法解决

分析

1. 扩展性问题（类操作）：如果我们再增加手机的样式（旋转式），就需要增加各个品牌手机的类，同样如果我们增加一个手机的品牌，也要在各个手机样式类下增加。
2. 违反了单一职责原则，当我们增加手机样式时，要同时增加所有品牌的手机，这样增加了代码的围护成本。
3. 解决方案-使用桥接模式。

基本介绍

1. 桥接（Bridge）模式是指，将实现与抽象放在两个不同的类层次中，使两个层次可以独立改变。
2. 是一种结构性设计模式
3. 桥接模式基于类的最小设计问题，通过使用封装、聚合以及集成等行为让不同的类承担不同的职责。它的主要特点是把抽象（Abstraction）与行为实现（Implementation）分离开来，从而可以保持各部分的独立性以及应对他们的功能扩展。

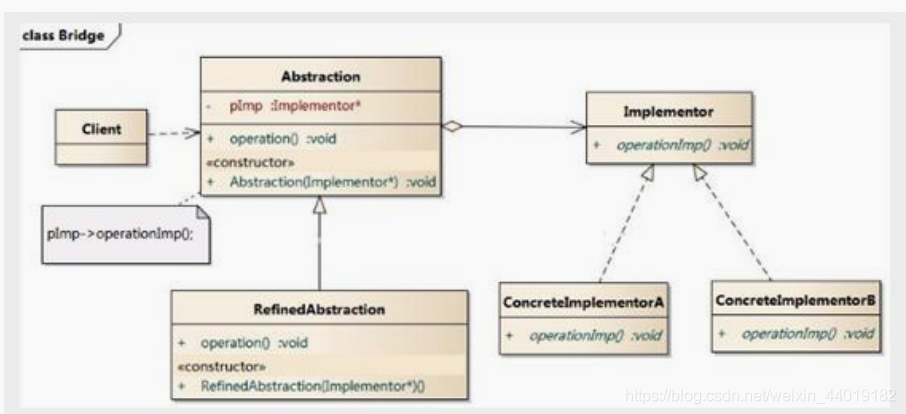

原理类图

说明

• Client类：桥接模式的调用者
• Abstraction：维护了Implementor即它的实现类ConcreteImplementorA，二者是聚合关系，抽象类充当桥接类。
• RefinedAbstraction：是Abstraction抽象类的子类
• Implementor：行为实现类的接口
• ConcreteImplementorA/B：行为的具体实现类
• 从UML图：这里的抽象类和接口是聚合关系，其实调用和被调用关系。

桥接模式解决手机操作问题

使用桥接模式改进传统方，让程序具有较好的扩展性，利于程序维护

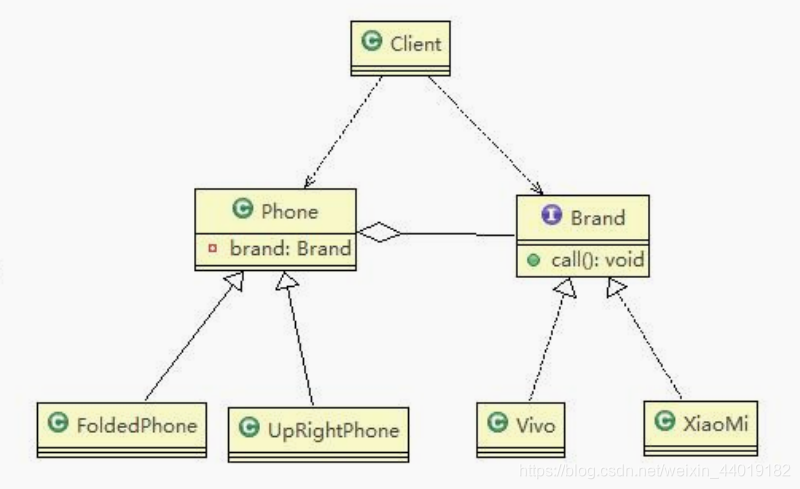

原理图

代码

public interface Brand {
	void open();
	void close();
	void call();
}

public class Client {

	public static void main(String[] args) {

		//获取折叠式手机 (样式 + 品牌 )

		Phone phone1 = new FoldedPhone(new XiaoMi());

		phone1.open();
		phone1.call();
		phone1.close();

		System.out.println("=======================");

		Phone phone2 = new FoldedPhone(new Vivo());

		phone2.open();
		phone2.call();
		phone2.close();

		System.out.println("==============");

		UpRightPhone phone3 = new UpRightPhone(new XiaoMi());

		phone3.open();
		phone3.call();
		phone3.close();

		System.out.println("==============");

		UpRightPhone phone4 = new UpRightPhone(new Vivo());

		phone4.open();
		phone4.call();
		phone4.close();
	}

}

public abstract class Phone {

	//组合品牌
	private Brand brand;

	//构造器
	public Phone(Brand brand) {
		super();
		this.brand = brand;
	}

	protected void open() {
		this.brand.open();
	}
	protected void close() {
		brand.close();
	}
	protected void call() {
		brand.call();
	}

}

//折叠式手机类，继承 抽象类 Phone
public class FoldedPhone extends Phone {

	//构造器
	public FoldedPhone(Brand brand) {
		super(brand);
	}

	public void open() {
		super.open();
		System.out.println(" 折叠样式手机 ");
	}

	public void close() {
		super.close();
		System.out.println(" 折叠样式手机 ");
	}

	public void call() {
		super.call();
		System.out.println(" 折叠样式手机 ");
	}
}

public class UpRightPhone extends Phone {

		//构造器
		public UpRightPhone(Brand brand) {
			super(brand);
		}

		public void open() {
			super.open();
			System.out.println(" 直立样式手机 ");
		}

		public void close() {
			super.close();
			System.out.println(" 直立样式手机 ");
		}

		public void call() {
			super.call();
			System.out.println(" 直立样式手机 ");
		}
}

public class Vivo implements Brand {

	@Override
	public void open() {
		// TODO Auto-generated method stub
		System.out.println(" Vivo手机开机 ");
	}

	@Override
	public void close() {
		// TODO Auto-generated method stub
		System.out.println(" Vivo手机关机 ");
	}

	@Override
	public void call() {
		// TODO Auto-generated method stub
		System.out.println(" Vivo手机打电话 ");
	}

}

public class XiaoMi implements Brand {

	@Override
	public void open() {
		// TODO Auto-generated method stub
		System.out.println(" 小米手机开机 ");
	}

	@Override
	public void close() {
		// TODO Auto-generated method stub
		System.out.println(" 小米手机关机 ");
	}

	@Override
	public void call() {
		// TODO Auto-generated method stub
		System.out.println(" 小米手机打电话 ");
	}

}

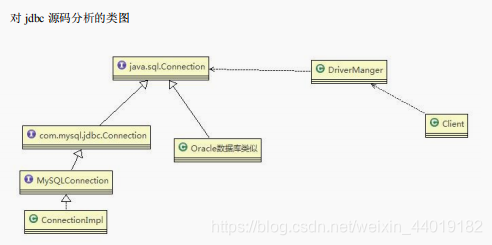

JDBC中的桥接模式

jdbc中的Driver接口，如果从桥接模式来看，Driver就是一个接口。下面可以有MySQL的Driver，Oracle的Driver。

模式优缺点

优点

• 分离抽象接口及其实现部分。提高了比继承更好的解决方案。
• 桥接模式提高了系统的可扩充性，在两个变化维度中任意扩展一个维度，都不需要修改原有系统。
• 实现细节对客户透明，可以对用户隐藏实现细节。

缺点

• 桥接模式的引入会增加系统的理解与设计难度，由于聚合关联关系建立在抽象层，要求开发者针对抽象进行设计与编程。
• 桥接模式要求正确识别出系统中两个独立变化的维度，因此其使用范围具有一定的局限性。

常见应用场景

1. JDBC

2. 银行转账系统

   转账分类：网上转账，柜台转账，ATM转账

   转账用户类别：普通用户，银行用户，金卡用户

3. 消息管理

   消息类型：即时消息，延时消息

   消息分类：手机短信，邮件信息，QQ信息
