硬件方案

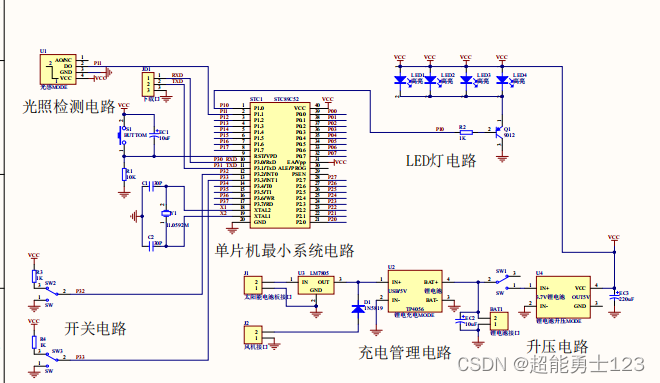

本设计由STC89C52单片机电路，太阳能电池板电路，风机发电电路，锂电池充电保护电路，升压电路，稳压电路，光敏电阻电路，4位高亮LED灯电路，2档拨动开关电路，电源电路设计而成。

功能

采用风机和太阳能电池板给锂电池充电，具有充电保护电路和稳压电路。锂电池升压到5V给单片机和附属电路供电。
路灯用4个高亮LED灯模拟。用光敏传感器测光线亮度，低于设置值时自动开启灯光。
路灯控制分为手动模式和自动模式，手动模式下可以自由的开灯或者关灯，自动模式下通过光敏电阻根据光照强度自动控制灯的开和关。

软件设计

主程序源码

unsigned long sysslot=0;       //定时器计数

void Init_Timer0(void);           //函数声明

void main (void)
{
    Init_Timer0();        //定时器0初始化

    while (1)         //主循环
    {
        if(swMode==0)           //手动
        {
            if(ligh==1)      //光线暗
            {
                 led=0;               //开灯
            }
            else
            {
                led=1;       //关灯
            }

        }
        else     // 自动
        {
            if(swOnOff==0)        //播到下面
            {
                 led=0;               //开灯
            }
            else
            {
                led=1;       //关灯
            }
        }
        DelayMs(100);    //防止抖动
    }
}

资料链接：https://pan.baidu.com/s/18dP75uqNEVTL96b0WEtP6Q?pwd=vmms
提取码：vmms
