本文介绍了目标检测中常用的IOU、GIOU、DIoU损失函数，它们分别改进了IoU的不足，如尺度不敏感和收敛问题。GIOU通过最小外包框惩罚，DIoU则考虑了中心点距离，提高了回归精度和收敛速度。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参考链接

前言

IOU(Intersection over Union)

GIOU(Generalized Intersection over Union)

参考链接

IoU系列（IoU, GIoU, DIoU, CIoU）_iou giou diou_PoomHey的博客-优快云博客

详解IoU、GIoU、DIoU、CIoU、EIoU和DIoU-NMS_小Aer的博客-优快云博客

【目标检测算法】IOU、GIOU、DIOU、CIOU与YOLOv5损失函数_yolov5 iou-优快云博客

前言

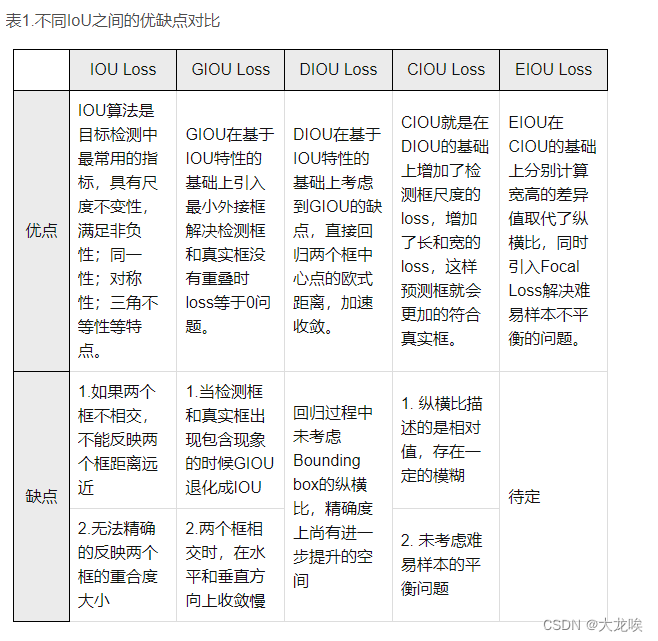

IOU损失函数目前主要应用于目标检测的领域，其演变的过程如下：IOU --> GIOU --> DIOU -->CIOU损失函数，每一种损失函数都较上一种损失函数有所提升。下面来具体介绍这几种损失函数。

IOU(Intersection over Union)

IoU就是我们所说的交并比，是目标检测中最常用的指标，IOU Loss的定义是先求出预测框和真实框之间的交集和并集之比，再求负对数，但是在实际使用中我们常常将IOU Loss写成1-IOU。如果两个框重合则交并比等于1，Loss为0说明重合度非常高。IOU满足非负性、同一性、对称性、三角不等性，相比于L1/L2等损失函数还具有尺度不变性，不论box的尺度大小，输出的iou损失总是在0-1之间。所以能够较好的反映预测框与真实框的检测效果。

优点

IOU具有尺度不变性，也就是对尺度不敏感（scale invariant），在regression任务中，判断predict box和gt的距离最直接的指标就是IoU。
满足非负性；同一性；对称性；三角不等性

缺点

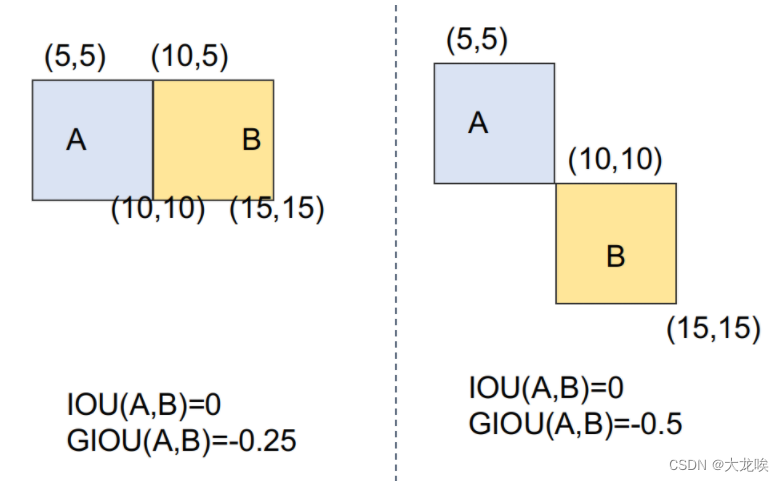

如果两个框没有相交，根据定义，IoU=0，不能反映两者的距离大小（重合度）。

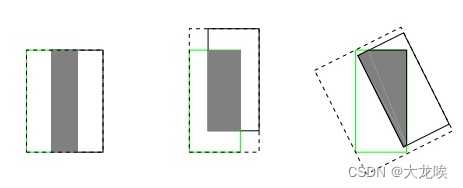

IoU无法精确的反映两者的重合度大小。如下图所示，三种情况IoU都相等，但看得出来他们的重合度是不一样的，左边的图回归的效果最好，右边的最差。

代码

import numpy as np
def Iou(box1, box2, wh=False):
    if wh == False:
	xmin1, ymin1, xmax1, ymax1 = box1
	xmin2, ymin2, xmax2, ymax2 = box2
    else:
	xmin1, ymin1 = int(box1[0]-box1[2]/2.0), int(box1[1]-box1[3]/2.0)
	xmax1, ymax1 = int(box1[0]+box1[2]/2.0), int(box1[1]+box1[3]/2.0)
	xmin2, ymin2 = int(box2[0]-box2[2]/2.0), int(box2[1]-box2[3]/2.0)
	xmax2, ymax2 = int(box2[0]+box2[2]/2.0), int(box2[1]+box2[3]/2.0)
    # 获取矩形框交集对应的左上角和右下角的坐标（intersection）
    xx1 = np.max([xmin1, xmin2])
    yy1 = np.max([ymin1, ymin2])
    xx2 = np.min([xmax1, xmax2])
    yy2 = np.min([ymax1, ymax2])
    # 计算两个矩形框面积
    area1 = (xmax1-xmin1) * (ymax1-ymin1)
    area2 = (xmax2-xmin2) * (ymax2-ymin2)
    inter_area = (np.max([0, xx2-xx1])) * (np.max([0, yy2-yy1]))　#计算交集面积
    iou = inter_area / (area1+area2-inter_area+1e-6) 　#计算交并比

    return iou

存在的问题

普通IOU是对两个框的距离不敏感的，如缺点一中的两个图中，左图预测框的坐标要比右图预测框的坐标更接近真实框。但两者的IOU皆为0，如果直接把IOU当作loss函数进行优化，则loss=0，没有梯度回传，所以无法进行训练。针对IOU的上述缺点GIOU应运而生

GIOU(Generalized Intersection over Union)

来源

在CVPR2019中，论文《Generalized Intersection over Union: A Metric and A Loss for Bounding Box Regression》提出了GIoU的思想。由于IoU是比值的概念，对目标物体的scale是不敏感的。然而检测任务中的BBox的回归损失(MSE loss, l1-smooth loss等）优化和IoU优化不是完全等价的，而且 Ln 范数对物体的scale也比较敏感，IoU无法直接优化没有重叠的部分。

GIOU公式

GIOU公式如下：

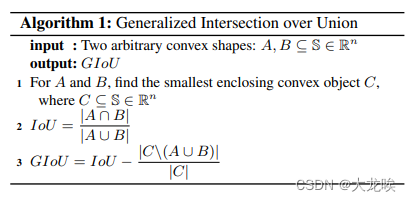

计算过程如下：
1.假设A为预测框，B为真实框，S是所有框的集合
2.不管A与B是否相交，C是包含A与B的最小框(包含A与B的最小凸闭合框)，C也属于S集合
3.首先计算IoU，A与B的交并比
4.再计算C框中没有A与B的面积，比上C框面积；
5.IoU减去前面算出的比；得到GIoU

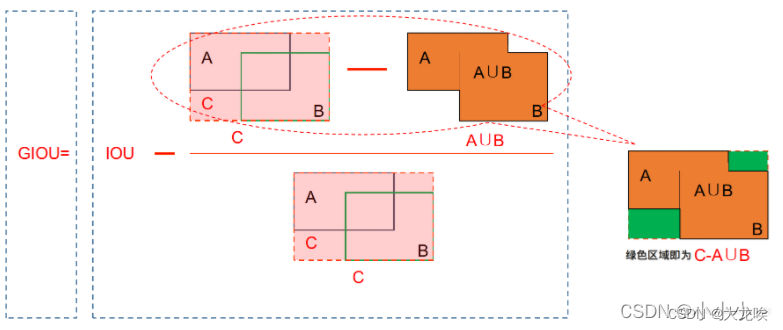

过程图示如下所示：

当IOU为0时，意味着A与B非常远时， $\frac{A\cup B}{C}$ 无限接近于0，GIOU趋近于-1，同理当IOU为1时，两框重合， $\frac{A\cup B}{C}$ 为1。所以GIOU的取值为(-1, 1]。
GIOU作为loss函数时，为L = 1 − GIOU ，当A、B两框不相交时A∪B值不变，最大化GIOU 就是就小化C，这样就会促使两个框不断靠近。

实现代码

def Giou(rec1,rec2):
    #分别是第一个矩形左右上下的坐标
    x1,x2,y1,y2 = rec1
    x3,x4,y3,y4 = rec2
    iou = Iou(rec1,rec2)
    area_C = (max(x1,x2,x3,x4)-min(x1,x2,x3,x4))*(max(y1,y2,y3,y4)-min(y1,y2,y3,y4))
    area_1 = (x2-x1)*(y1-y2)
    area_2 = (x4-x3)*(y3-y4)
    sum_area = area_1 + area_2

    w1 = x2 - x1   #第一个矩形的宽
    w2 = x4 - x3   #第二个矩形的宽
    h1 = y1 - y2
    h2 = y3 - y4
    W = min(x1,x2,x3,x4)+w1+w2-max(x1,x2,x3,x4)    #交叉部分的宽
    H = min(y1,y2,y3,y4)+h1+h2-max(y1,y2,y3,y4)    #交叉部分的高
    Area = W*H    #交叉的面积
    add_area = sum_area - Area    #两矩形并集的面积

    end_area = (area_C - add_area)/area_C    #闭包区域中不属于两个框的区域占闭包区域的比重
    giou = iou - end_area
    return giou

存在的问题

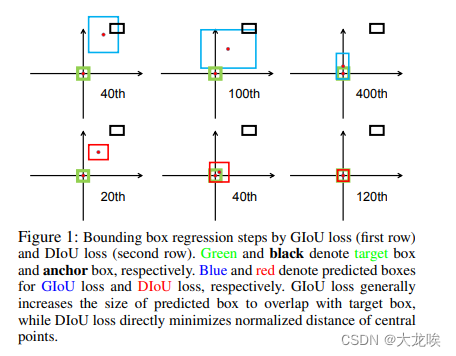

尽管GIoU解决了在IoU作为损失函数时梯度无法计算的问题，且加入了最小外包框作为惩罚项。但是它任然存在一些问题。下图第一行的三张图片是GIoU迭代时预测框收敛情况。其中黑色框代表anchor，蓝色框代表预测框，绿色框代表真实框。

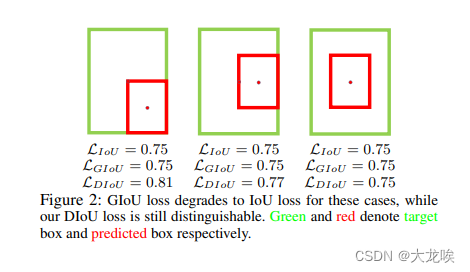

上图中可以看出，GIoU在开始的时候需要将检测结果方法使其与目标框相交，之后才开始缩小检测结果与GT重合，这就带来了需要较多的迭代次数才能收敛问题，特别是对于水平与垂直框的情况下。此外，其在一个框包含另一个框的情况下（ $C=A\cup B$ ），GIoU降退化成IoU，无法评价好坏，见下图所示：

对此，DIOU又被提出

DIoU(Distance-IoU)

来源

针对上述GIOU的两个问题（预测框和真实框是包含关系的情况或者处于水平/垂直方向上，GIOU损失几乎已退化为IOU损失，即 |C - A U B | --> 0 ,导致收敛较慢）。有学者将GIOU中引入最小外接框来最大化重叠面积的惩罚项修改成最小化两个BBox中心点的标准化距离从而加速损失的收敛过程。该方法出自2020年AAAI 文章《Distance-IoU Loss: Faster and Better Learning for Bounding Box Regression》

DIoU要比GIou更加符合目标框回归的机制，将目标与anchor之间的距离，重叠率以及尺度都考虑进去，使得目标框回归变得更加稳定，不会像IoU和GIoU一样出现训练过程中发散等问题。

DIOU公式

其中，分别代表了预测框与真实框的中心点， 代表的是两个中心点之间的欧式距离，C代表的是能够同时包含预测框和真实框的最小闭包区域（最小外接矩形）的对角线距离。如下图所示：

优点

DIoU Loss的惩罚项能够直接最小化中心点间的距离，而且GIoU Loss旨在减少外界包围框的面积。
DIoU与IoU,GIoU一样具有尺度不变性。
DIoU与GIoU一样在与目标框不重叠时，仍然可以为边界框提供移动方向
DIoU可以直接最小化两个目标框的距离，因此比GIoU Loss 收敛快得多
DIoU在包含两个水平或垂直方向上的情况回归很快，而GIoU几乎退化为IoU。

实现代码

def Diou(bboxes1, bboxes2):
    rows = bboxes1.shape[0]
    cols = bboxes2.shape[0]
    dious = torch.zeros((rows, cols))
    if rows * cols == 0:#
        return dious
    exchange = False
    if bboxes1.shape[0] > bboxes2.shape[0]:
        bboxes1, bboxes2 = bboxes2, bboxes1
        dious = torch.zeros((cols, rows))
        exchange = True
    # #xmin,ymin,xmax,ymax->[:,0],[:,1],[:,2],[:,3]
    w1 = bboxes1[:, 2] - bboxes1[:, 0]
    h1 = bboxes1[:, 3] - bboxes1[:, 1]
    w2 = bboxes2[:, 2] - bboxes2[:, 0]
    h2 = bboxes2[:, 3] - bboxes2[:, 1]

    area1 = w1 * h1
    area2 = w2 * h2

    center_x1 = (bboxes1[:, 2] + bboxes1[:, 0]) / 2
    center_y1 = (bboxes1[:, 3] + bboxes1[:, 1]) / 2
    center_x2 = (bboxes2[:, 2] + bboxes2[:, 0]) / 2
    center_y2 = (bboxes2[:, 3] + bboxes2[:, 1]) / 2

    inter_max_xy = torch.min(bboxes1[:, 2:],bboxes2[:, 2:])
    inter_min_xy = torch.max(bboxes1[:, :2],bboxes2[:, :2])
    out_max_xy = torch.max(bboxes1[:, 2:],bboxes2[:, 2:])
    out_min_xy = torch.min(bboxes1[:, :2],bboxes2[:, :2])

    inter = torch.clamp((inter_max_xy - inter_min_xy), min=0)
    inter_area = inter[:, 0] * inter[:, 1]
    inter_diag = (center_x2 - center_x1)**2 + (center_y2 - center_y1)**2
    outer = torch.clamp((out_max_xy - out_min_xy), min=0)
    outer_diag = (outer[:, 0] ** 2) + (outer[:, 1] ** 2)
    union = area1+area2-inter_area
    dious = inter_area / union - (inter_diag) / outer_diag
    dious = torch.clamp(dious,min=-1.0,max = 1.0)
    if exchange:
        dious = dious.T
    return dious
