以前写传感器驱动程序，最怕就是IIC和SPI时序，这个项目调通了，换一个项目，换一款单片机，换一个传感器，同样的程序移植过去又不行了，看似简单，出现问题调起来还是挺头痛的。
这篇文章将从I²C的本质、常见问题以及学习难点三个方面，带你一探究竟，不管你是新手还是老司机，都能从硬件坑、调试痛点中汲取经验，避免踩雷。
一、I²C的本质：简单但不直观
在嵌入式开发里，I²C（Inter-Integrated Circuit）总线的用途不用我多说了吧？用的贼贼贼多！！！作为一种简单、广泛应用的通信协议，它被用来连接微控制器与传感器、存储器、显示屏等外设，几乎无处不在。
I²C由飞利浦公司（现为NXP）在1982年推出，设计初衷是为了简化电路板上芯片间的通信。它只需要两根线SDA（数据线）和SCL（时钟线），再加上一根接地线，就能实现多设备间的通信。
相比SPI或UART，I²C的硬件需求极低，支持多主多从的架构，还能通过7位或10位地址灵活寻址设备。理论上看，这是一个优雅而高效的解决方案。
但"简单"并不等于"容易理解"，I²C的简单恰恰掩盖了它的复杂性。
比如，它的工作原理基于主从通信，主设备控制时钟并发起数据传输，而从设备只能被动响应。
这种不对等的关系就埋下了第一个坑：如果从设备没及时响应，或者主设备时钟频率设置不当，通信就可能卡住。
新手往往盯着代码和规格书，却忘了检查硬件连接是否稳定，或者忽略了上拉电阻的重要性，是的，我就踩过这样的坑。
再比如，I²C的时序要求严格。起始条件、停止条件、数据采样……这些概念听起来简单，但实际操作时，一个微小的时序偏差就可能导致数据丢失或设备识别失败。
二、常见问题：问题往往出现在细节
I²C的难点不仅在于理解协议本身，更在于调试中层出不穷的问题。以下是几个简单又恶心的常见问题：
1.硬件问题：I²C是开漏输出（Open-Drain）设计，SDA和SCL需要上拉电阻才能正常工作。
电阻值太大会导致信号上升时间过长，通信失败；太小则可能增加功耗或干扰信号。
新手往往不知道如何选择合适的电阻值，甚至忘了接电阻，然后看着示波器上的波形一脸茫然。
最好的办法就是按照器件数据手册上的参考原理图去选型。
2.地址冲突与设备识别：每个I²C从设备都有一个唯一地址，但如果多个设备地址相同，或者开发板上的地址配置没搞清楚，通信就会一片混乱。有些设备的地址文档写得不清楚，或者需要通过引脚手动配置，让人无从下手。
3.总线竞争与多主模式：I²C支持多主设备，但这也意味着可能出现总线竞争。
如果两个主设备同时试图控制总线，却没有妥善的仲裁机制，后果就是数据混乱。
很多开发者和我一样，压根没用过多主模式，但一旦遇到，总线的"不可预测性"足以让人抓狂，希望不会碰到这种骚应用。
4.噪声与长距离传输：I²C本来是为短距离通信设计的，但实际项目中，开发者和硬件工程师有时会尝试拉长线路。结果呢？信号衰减、噪声干扰、通信失败。理论上加个缓冲器或降低频率能解决问题，但实际操作中，找到问题根源往往需要大量试错。
这些问题看似琐碎，却足以让一个简单的I²C项目变成调试噩梦。
关键在于，I²C的每一步都需要开发者亲手把控细节。
三、学习难点
对于初学者来说，I²C的真正难点在于理论和实践之间的脱节。
教科书和教程里，I²C的流程图画得漂漂亮亮：起始位、地址帧、数据帧、应答位、停止位，一气呵成。但到了实际开发，代码跑不通、设备没反应，怎么办？
1.调试工具的门槛
要搞清楚I²C出了什么问题，示波器或逻辑分析仪几乎是必备的。可这些工具不仅贵，还需要一定的使用经验。一个新手看着屏幕上一堆波形，可能压根分不清哪里是起始位，哪里是数据位。更别提有些低成本项目压根没预算买这些设备，以前我碰到挺多这种公司，只能靠万用表和LED灯硬试。
2.代码与硬件的双重暴击
I²C的实现需要软硬件结合。硬件上，接线要对、电阻要合适；软件上，初始化、时钟配置、数据读写都要写得很严谨。
很多开发者习惯了调库，如果突然面对寄存器操作和底层驱动，难免手足无措。更何况，不同的MCU平台（如STM32、ESP32、51）对I²C的支持方式还不一样，时钟频率也不一样，移植代码时一不小心就踩坑。
好消息是，现在大多数单片机，都有现成的库可以使用了，之前用ESP32，压根不用管底层时序啥的，直接调用函数就能用起来了。
3.缺乏系统性思维
I²C只是嵌入式系统中的一环，但它的问题往往牵涉全局。比如，通信失败可能是电源不稳、时钟源漂移，甚至是其他外设干扰导致的。新手容易陷入"头痛医头"的误区，而老手则知道要从硬件到软件，整个系统出发去排查。
四、如何突破I²C的难点？
既然I²C这么难，那有没有办法降低它的学习曲线呢？答案是肯定的，以下几点或许能帮到你：
1.从实战入手：
别急着啃协议手册，先找个简单的I²C设备（比如EEPROM或温湿度传感器），跟着教程把代码跑通。
然后用示例代码，去倒推时序，这样比看十遍文档都管用。
2.善用工具：
如果条件允许，入手一个便宜的逻辑分析仪，后面别的协议也能用到，现在也便宜，能看到波形就比盲猜强。
3.注重基础：
搞清楚上拉电阻、时序、地址这些基本概念，别嫌枯燥，理解这些底层的本质，不至于出现问题完全处于懵逼状态。
五、总结：I²C难，但不神秘
I²C总线之所以难住这么多人，不是因为它有多高深，而是因为它把嵌入式开发的本质暴露无遗：硬件与软件的交织、理论与实践的碰撞、细节与系统的平衡。它的简单是一种假象，背后是对开发者综合能力的考验。

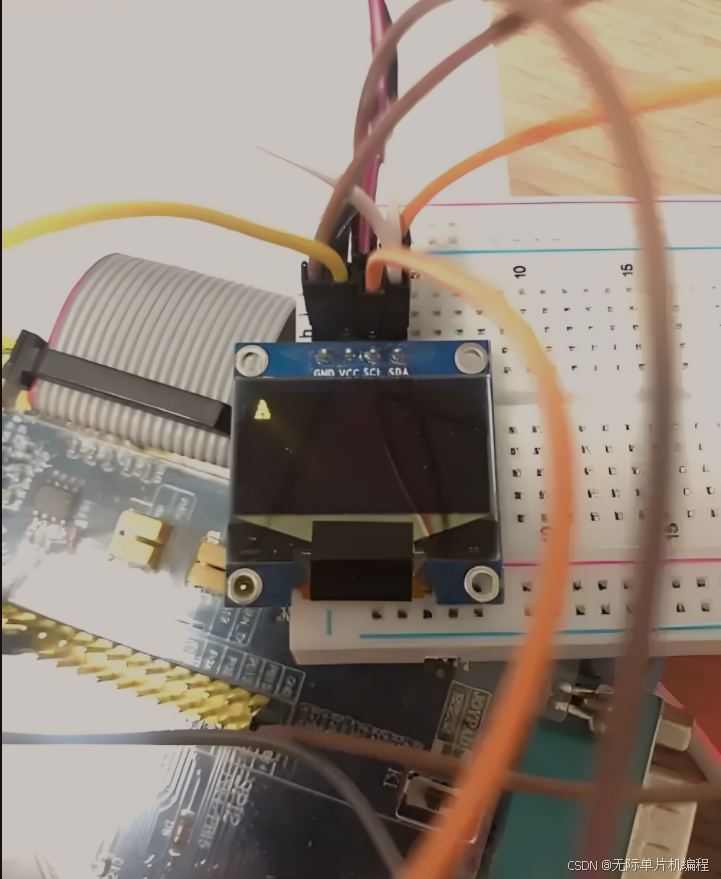

但反过来说，攻克I²C也是一次宝贵的成长机会。当你终于让传感器吐出第一串数据，或者让显示屏亮起第一个字符，那种成就感只有经历过的人才懂。
