组合逻辑设计

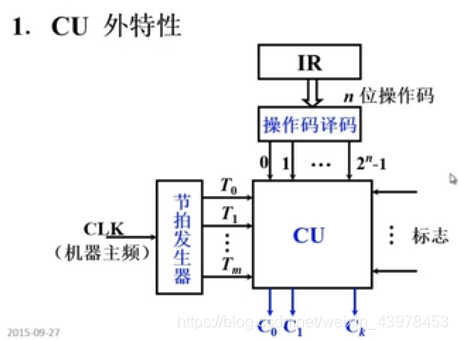

组合逻辑控制单元框图

首先，CU要知道自己什么时候需要发出控制信号，所以需要有一个节拍发生器，并且，发出什么样的信号需要有IR的配合，IR经过操作码译码将操作传入CU中，并且，CU发出什么控制信号还跟一系列标志有关，最后的输出的控制信号可能有一个或多个有效，如果是几个同时有效，他表示在一个节拍当中，这几个控制信号是可以并行进行操作的，他们之间没有时间的先后顺序，或者是两个信号的操作时间都非常短，有一定的先后顺序，但是在一个时钟周期这当中能够实现。

微操作的节拍安排

安排微操作时序原则
原则一：微操作的先后顺序不得随意更改
原则二：在微操作中那些可以并排执行的，并且先后没有顺序的，都可以放在同一个周期中
（被控对象不同的微操作，尽量安排在同一个节拍中完成）
原则三：占用时间非常短的微操作，尽量安排在一个节拍内完成，并且允许有先后顺序

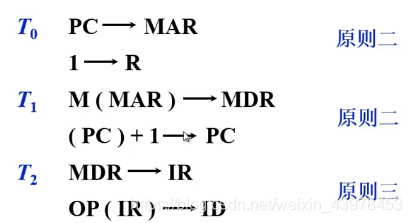

取址周期微操作的节拍安排

我们假设每一个机器周期都有三个节拍

间址周期微操作命令的节拍安排

执行周期微操作节拍安排

下面介绍一下十种指令的微操作安排
我们还是假设一个机器周期中有三个节拍
（1)CLA(清0） T0和T1空闲什么都不做 T3：0
