如何在PYNQ-Z2开发板上进行FPGA开发,使用SDK和串口生成时间数据,并成功烧录 bit 流?

🏆 本文收录于《全栈Bug调优(实战版)》专栏,致力于分享我在项目实战过程中遇到的各类Bug及其原因,并提供切实有效的解决方案。无论你是初学者还是经验丰富的开发者,本文将为你指引出一条更高效的Bug修复之路,助你早日登顶,迈向财富自由的梦想🚀!同时,欢迎大家关注、收藏、订阅本专栏,更多精彩内容正在持续更新中。让我们一起进步,Up!Up!Up!
  
备注: 部分问题/难题源自互联网,经过精心筛选和整理,结合数位十多年大厂实战经验资深大佬经验总结所得,数条可行方案供所需之人参考。

📢 原问题描述

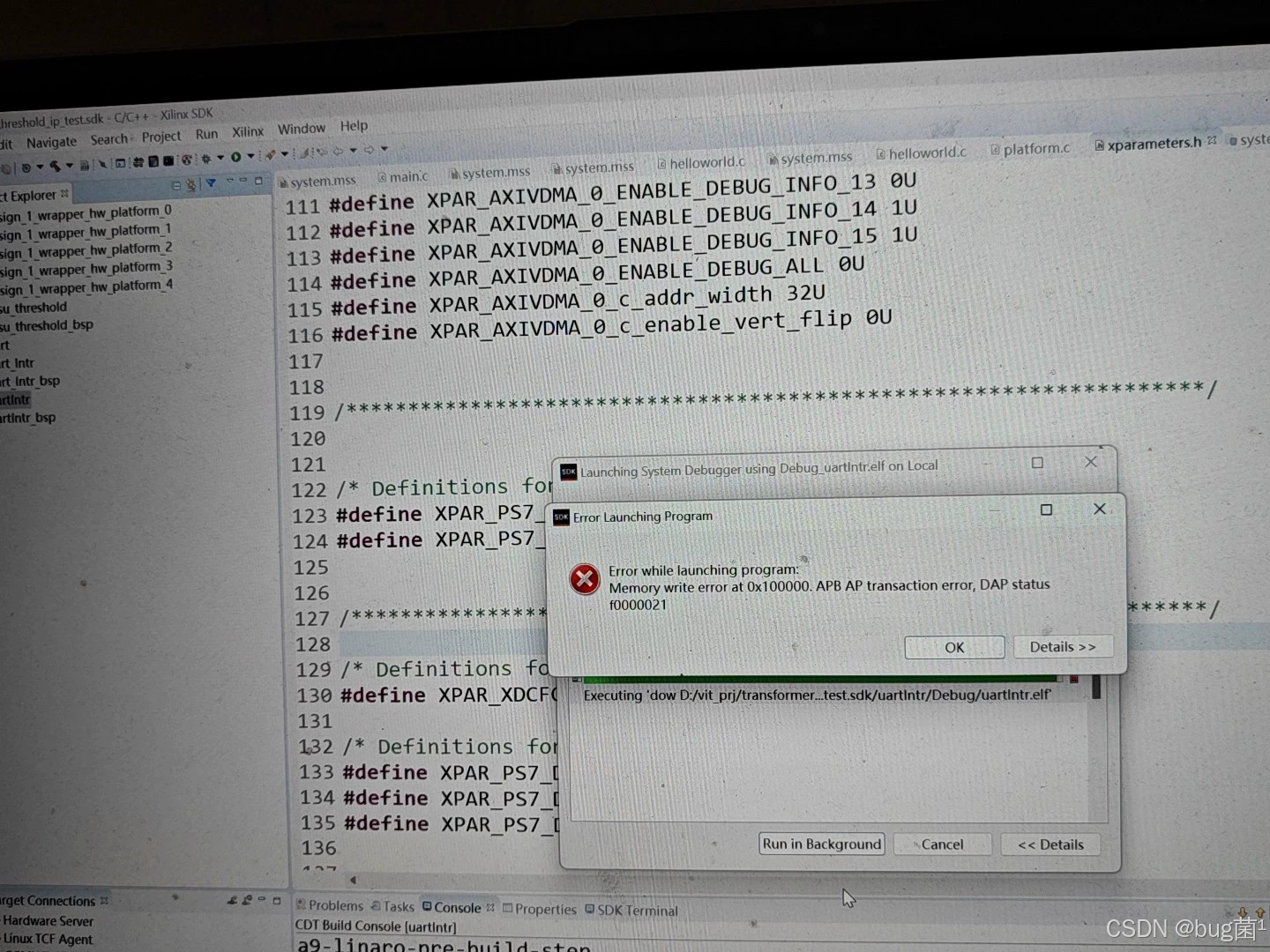

有哥会pynq-z2吗,我在sdk上面用串口生成一个时间,bit流能烧进去,但是运行到百分之99的时候,就报错了

参考资源链接:[PYNQ-Z2:基于Xilinx Zynq的嵌入式系统开发与实验指南](https://wenku.youkuaiyun.com/doc/85hfmcu6a2?utm_source=wenku_answer2doc_content) 要创建一个基于PYNQ-Z2开发板的嵌入式系统,首先需要熟悉Vivado Design Suite 2018.2这个强大的FPGA设计工具。通过这个软件,你可以从零开始创建硬件设计,将ARM处理器FPGA逻辑整合在一起。 具体步骤包括: 1. 打开Vivado Design Suite,创建一个新的项目,选择PYNQ-Z2开发板作为目标硬件。 2. 在项目中,首先设计硬件架构,使用IP Integrator创建Block Design,配置Zynq PS,包括CPU、内存、外设接口等。 3. 接着,设计FPGA部分(PL, Programmable Logic),可以使用Vivado提供的IP核来实现特定的功能,或者自行设计电路。 4. 硬件设计完成后,利用Vivado的综合、实现生成比特的功能,完成FPGA配置文件的创建。 5. 下一步是集成软件开发,利用Xilinx提供的Vitis软件平台或传统的Software Development Kit (SDK) 来编写、编译链接应用程序。 6. 在软件集成阶段,你可以编写应用程序来测试硬件设计的各个部分,确保软件能正确地与FPGA逻辑ARM处理器通信。 7. 最后,将软件程序FPGA配置文件下载到PYNQ-Z2开发板上进行测试,验证整个嵌入式系统是否按预期工作。 整个设计程要求对Vivado有较为深入的理解,同时对Zynq架构、ARM处理器以及FPGA逻辑编程有一定的知识储备。为了帮助你更好地掌握这些内容,推荐参考《PYNQ-Z2:基于Xilinx Zynq的嵌入式系统开发与实验指南》这本书。该指南详细介绍了如何操作Vivado设计工具,如何配置Zynq的PS部分,以及如何进行软件开发,与本问题高度相关且能够提供实际操作指导。 参考资源链接:[PYNQ-Z2:基于Xilinx Zynq的嵌入式系统开发与实验指南](https://wenku.youkuaiyun.com/doc/85hfmcu6a2?utm_source=wenku_answer2doc_content)
