血条

作业目标
实现过程
效果展示
- 1、IMGUI
- 2、UGUI
两种实现方式的优缺点
代码地址

作业目标

血条（Health Bar）的预制设计。具体要求如下：
- 分别使用 IMGUI 和 UGUI 实现
- 使用 UGUI，血条是游戏对象的一个子元素，任何时候需要面对主摄像机
- 分析两种实现的优缺点
- 给出预制的使用方法

实现过程

1、人物状态

为了方便后面不同GUI设计时获取人物血量，我先为角色设计了一个脚本，记录了角色的总血量、当前血量以及改变后的血量，同时设计好了受到伤害和回血的函数调用。

public class Health : MonoBehaviour {
    public float currentHP;
    public float nextHP;
    public float fullHP = 100;

    private void Start () {
        currentHP = fullHP;
        nextHP = fullHP;
    }

    private void Update () {
        currentHP = Mathf.Lerp (currentHP, nextHP, 0.05f);
    }

    public void Hurt () {
        nextHP = (currentHP - 10) >= 0 ? currentHP - 10f : 0;
    }

    public void Recover () {
        nextHP = (currentHP + 10) <= 100 ? currentHP + 10f : 100;
    }
}

在使用时，将Health脚本挂载在角色上就好了。

2、IMGUI实现

IMGUI是我最常用的一种实现UI的方式（好像之前也只用了这一种），是通过OnGUI函数来设计UI界面布局。
而要使用IMGUI来制作血条的话，我们需要用到其HorizontalScrollbar函数来设计滚动条，具体使用方法可以查看脚本API的介绍。

[RequireComponent (typeof (Health))]
public class IMGUI : MonoBehaviour {
    private GameObject character;
    private float currentHP;
    private float fullHP;

    private void Start () {
        character = this.gameObject;
    }

    private void OnGUI () {
        if (GUI.Button (new Rect (20, 20, 80, 40), "Hurt")) {
            character.GetComponent<Health> ().Hurt ();
        }

        if (GUI.Button (new Rect (120, 20, 80, 40), "Recover")) {
            character.GetComponent<Health> ().Recover ();
        }

        currentHP = character.GetComponent<Health> ().currentHP;
        fullHP = character.GetComponent<Health> ().fullHP;

        GUI.HorizontalScrollbar (new Rect (20, 100, 180, 20), 0, currentHP, 0, fullHP);
    }
}

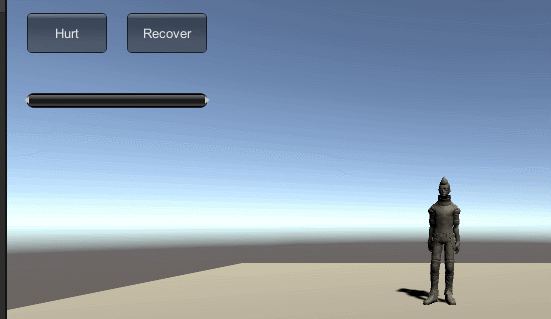

在使用时，将IMGUI.cs挂载到角色上，运行后就可以看到左上角出现了Hurt、Recover两个按钮和代表血量的滑动条了。

3、UGUI实现

UGUI的实现在课本中已经有具体描述了，这里稍微修改了一点内容，使得血条更符合我们的认知。

菜单 Assets -> Import Package -> Characters 导入资源

在层次视图，Context 菜单 -> 3D Object -> Plane 添加 Plane 对象

资源视图展开 Standard Assets :: Charactors :: ThirdPersonCharater :: Prefab

将 ThirdPersonController 预制拖放放入场景，改名为 Ethan

检查以下属性

Plane 的 Transform 的 Position = (0,0,0)
Ethan 的 Transform 的 Position = (0,0,0)
Main Camera 的 Transform 的 Position = (0,1,-10)

选择 Ethan 用上下文菜单 -> UI -> Canvas, 添加画布子对象

选择 Ethan 的 Canvas，用上下文菜单 -> UI -> Slider 添加滑条作为血条子对象

选择 Ethan 的 Canvas，在 Inspector 视图

设置 Canvas 组件 Render Mode 为 World Space
设置 Rect Transform 组件 (PosX，PosY，Width， Height) 为 (0,2,160,20)
设置 Rect Transform 组件 Scale （x,y）为 (0.01,0.01)

展开 Slider

选择 Handle Slider Area，禁灰（disable）该元素
选择 Background，禁灰（disable）该元素
选择 Fill Area 的 Fill，修改 Image 组件的 Color 为红色

选择 Slider 的 Slider 组件

设置 MaxValue 为 100
设置 Value 为 75

给 Canvas 添加以下脚本 LookAtCamera.cs，使得血条一直正对着摄像头
using UnityEngine;

public class LookAtCamera : MonoBehaviour {

	void Update () {
		this.transform.LookAt (Camera.main.transform.position);
	}
}

而修改内容为：

background重新勾上，不再禁灰
分别将background、Fill Area以及Fill Area的Fill这三个资源的Reac Transform组件(Left, Top, Right, Buttom)设置为(0, 0, 0, 0)

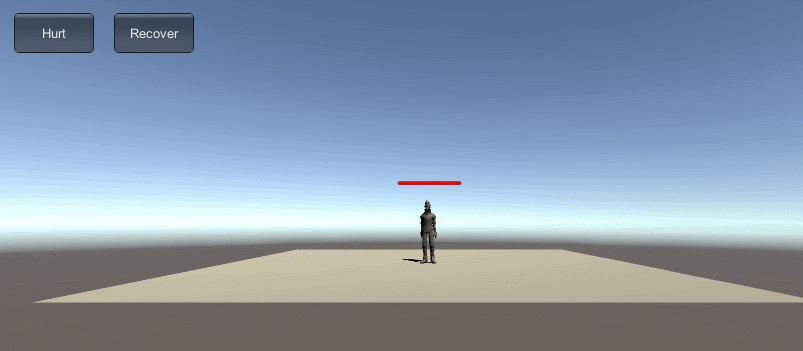

为了获取人物的属性，我又设计了UGUI.cs脚本，在获取人物血量的同时，借用了IMGUI的OnGUI设计了Hurt和Recover两个按钮，便于我们查看血量的变化。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

namespace HealthBar {
    public class UGUI : MonoBehaviour {
        public GameObject character;

        private void Start () {
            this.gameObject.GetComponent<Slider> ().maxValue = character.GetComponent<Health> ().fullHP;
        }

        private void Update () {
            this.gameObject.GetComponent<Slider> ().value = character.GetComponent<Health> ().currentHP;
        }

        private void OnGUI () {
            if (GUI.Button (new Rect (20, 20, 80, 40), "Hurt")) {
                character.GetComponent<Health> ().Hurt ();
            }

            if (GUI.Button (new Rect (120, 20, 80, 40), "Recover")) {
                character.GetComponent<Health> ().Recover ();
            }
        }
    }
}
