软件构造（8）

类图
类图(Class diagram)是显示了模型的静态结构，特别是模型中存在的类、类的内部结构以及它们与其他类的关系等。类图不显示暂时性的信息。类图是面向对象建模的主要组成部分。它既用于应用程序的系统分类的一般概念建模，也用于详细建模，将模型转换成编程代码。

类图的3个基本组件：类名、属性、方法。

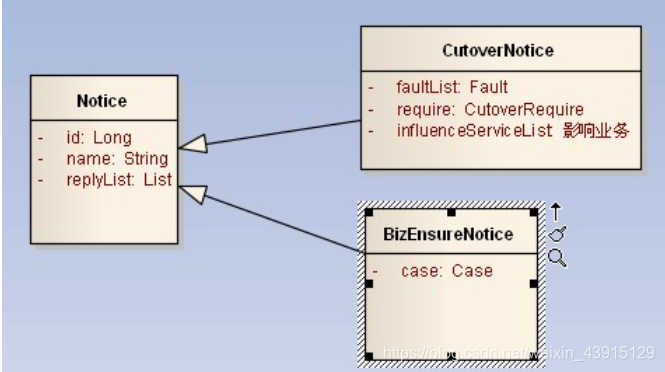

1.类图的继承(generalization)：是对象之间耦合度最大的一种关系，子类继承父类的所有细节。直接使用语言中的继承表达。在类图中使用带三角箭头的实线表示，箭头从子类指向父类。

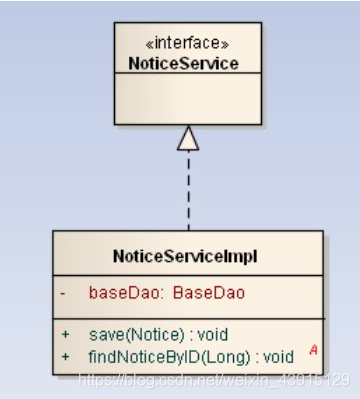

2.实现（Realization）:在类图中就是接口和实现的关系。这个没什么好讲的。在类图中使用带三角箭头的虚线表示，箭头从实现类指向接口。

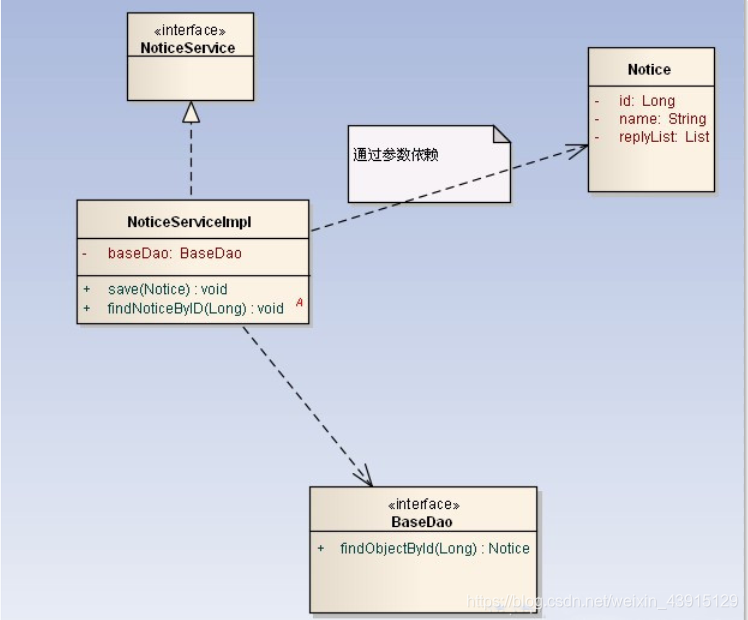

3.依赖(Dependency)：对象之间最弱的一种关联方式，是临时性的关联。代码中一般指由局部变量、函数参数、返回值建立的对于其他对象的调用关系。一个类调用被依赖类中的某些方法而得以完成这个类的一些职责。在类图使用带箭头的虚线表示，箭头从使用类指向被依赖的类。

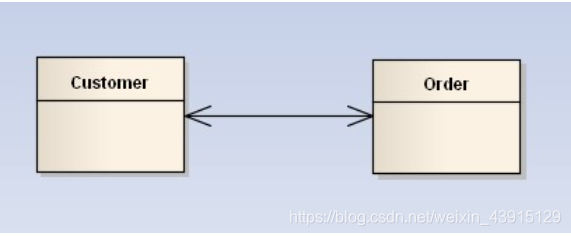

4.关联(Association) : 对象之间一种引用关系，比如客户类与订单类之间的关系。这种关系通常使用类的属性表达。关联又分为一般关联、聚合关联与组合关联。后两种在后面分析。在类图使用带箭头的实线表示，箭头从使用类指向被关联的类。可以是单向和双向

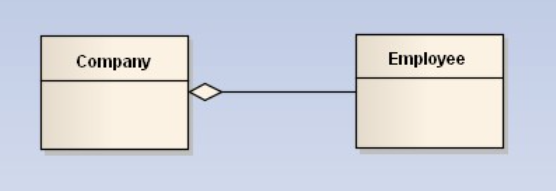

5.聚合(Aggregation) : 表示has-a的关系，是一种不稳定的包含关系。较强于一般关联,有整体与局部的关系,并且没有了整体,局部也可单独存在。如公司和员工的关系，公司包含员工，但如果公司倒闭，员工依然可以换公司。在类图使用空心的菱形表示，菱形从局部指向整体。

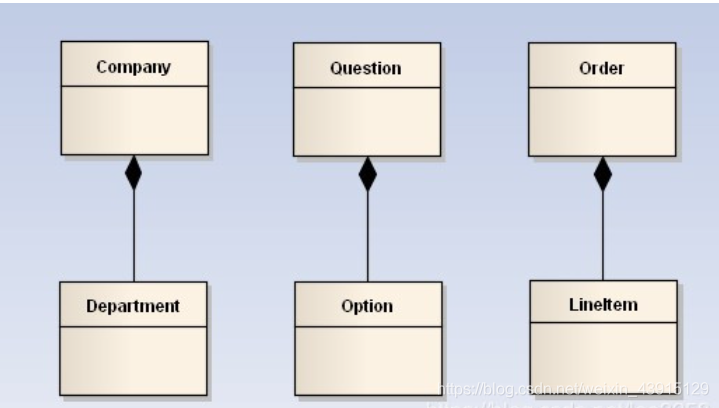

6.组合(Composition) : 表示contains-a的关系，是一种强烈的包含关系。组合类负责被组合类的生命周期。是一种更强的聚合关系。部分不能脱离整体存在。如公司和部门的关系，没有了公司，部门也不能存在了；调查问卷中问题和选项的关系；订单和订单选项的关系。在类图使用实心的菱形表示，菱形从局部指向整体。

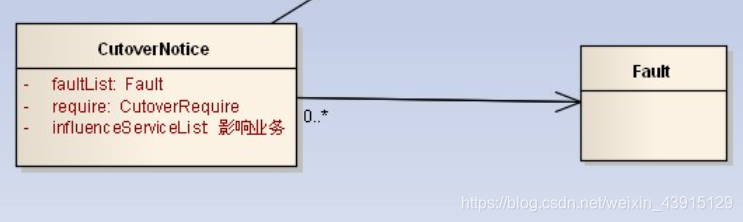

7.多重性(Multiplicity) : 通常在关联、聚合、组合中使用。就是代表有多少个关联对象存在。使用数字…星号（数字）表示。如下图，一个割接通知可以关联0个到N个故障单。
