一种攻击图漏洞修复选择策略-COBANOT

Cost-aware securing of IoT systems using attack graphs

---

一、摘要

  攻击图中的攻击路径就表示攻击者攻占目标主机经过的步骤，作为安全管理员，在面对攻击图中存在多条攻击路径，每条攻击路径中又存在多个漏洞的时候，该如何量化每一个漏洞修复的安全价值，在降低预算和修复漏洞提高系统安全性中找到平衡的一点？本文提出了一种用于攻击图中漏洞选择的策略（COBANOT）。可以告诉管理员优先修复哪一条攻击路径，优先修复这条攻击路径中的哪个漏洞。

二、实验相关内容

（一）攻击图

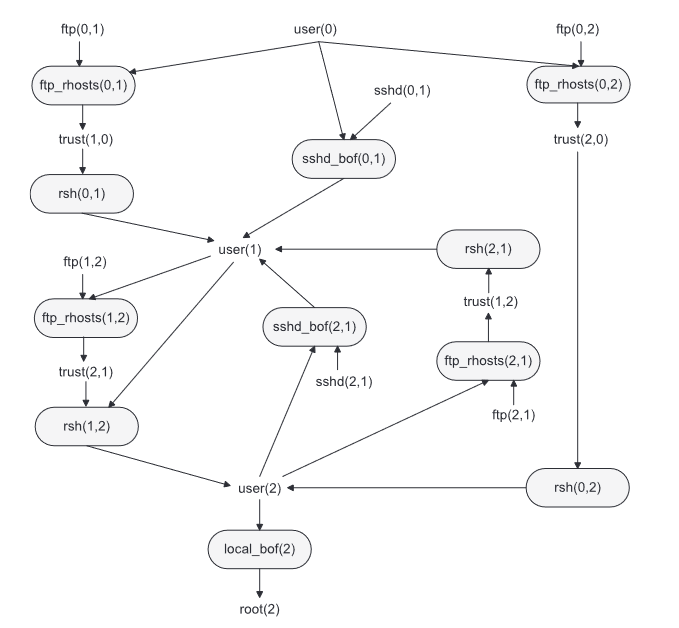

  上图是一张攻击图，我们可以定义攻击图中存在两类结点：漏洞利用结点（exploits）和安全条件结点（security conditions）。漏洞利用结点指的是攻击者能利用漏洞提权，对应攻击图中的椭圆形结点。安全条件结点是漏洞利用结点的前置条件或者结果，对应攻击图中的纯文本部分。攻击图中有两种类型的边，第一种类型的边是从安全条件结点指向漏洞利用结点，这种边表示安全条件结点是利用型结点的前置条件，需要满足这个前置条件，才可以利用漏洞提权。第二种结点是从漏洞利用结点指向安全条件结点，这种情况中安全条件结点表示漏洞被利用的后果。

  对于管理员来说，有两种消除攻击路径的办法，第一种办法就是禁用攻击路径中的安全条件结点。但是过程中的安全条件结点不受管理员的控制（如trust(2,1)），所以只能禁用初始的安全条件结点(如ftp(0,1))。
第二种办法就是修复漏洞利用结点。但是不是所有的漏洞利用结点都可以修复，例如通过禁用FTP服务来禁用FTP(0,2),这对于处理数据的服务器来说是不可接受的。

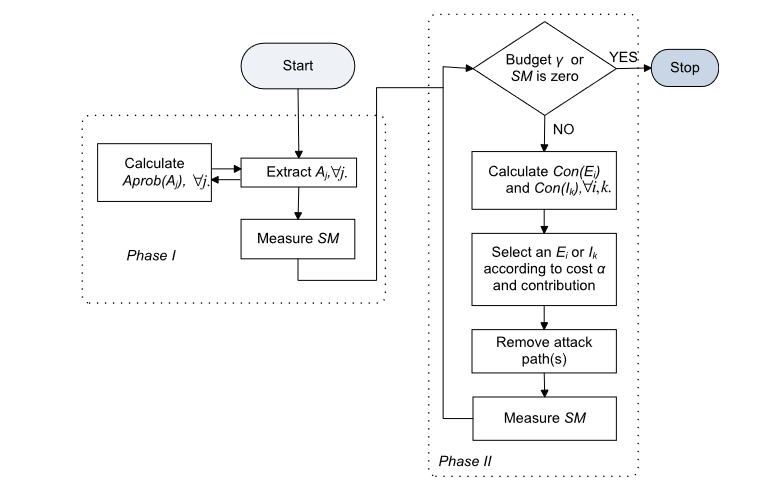

（二）COBANOT流程图

  总共分为两个阶段。第一阶段中，Extract Aj是提取攻击路径，Calculate Aprob(Aj)是计算每条攻击路径的概率，Measure SM是计算安全指标；第二阶段中，γ表示还剩余的预算，预算就是管理员用于修复漏洞的代价。当预算不为0的时候，每轮就递归修复一个最重要的漏洞，当这个漏洞被修复后，漏洞所在攻击路径就被移除，并且安全评估指标SM需要重新计算。当预算不够了，就结束流程。

（三）漏洞得分计算

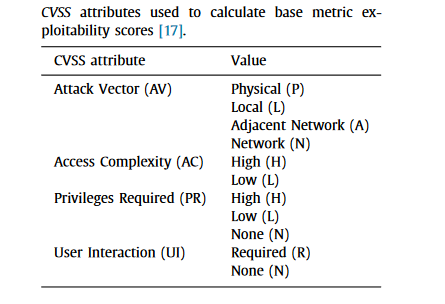

  第一张图是漏洞得分计算公式。第二张图是公式中出现的四个变量的取值。第二张图中右边value值是选项，举例local_bof的漏洞得分是10.0，AC是LOW，PR是N，UI是None，AV取N。这意味着攻击者不需要身份验证，直接在网络上就可以远程利用漏洞。按照归一化原则，把他变成1.0。归一化原则就是把漏洞得分除以10，让漏洞得分落在0-10这个区间中。
  另外漏洞的利用难度也可以作为参考指标之一，如果一些漏洞已经有一些现成的工具能够自动化的去使用了，那可以将路径长度阈值设置的更大一些。这个阈值的作用是攻击者用来评估这条攻击路径需要花费的代价，假如这条攻击路径中存在的一些漏洞都比较容易触发，那可以适当的延长攻击路径长度的阈值。一般来说攻击者选取攻击路径的时候，攻击路径长度不会超过4，但是扩大这个阈值之后，攻击者还是有可能选择长度为5 6 甚至更高的一些攻击路径。

（四）攻击路径概率

  当一条攻击路径长出现几个相同的漏洞的时候，攻击者在已经利用一个漏洞之后，利用其他这类型的漏洞时会更容易。举例：ftp_rhost(0,1)->rsh(0.1)->rsh(1,2)->local_bof(2)。针对这种情况，可以设置参数θ，范围是0-1之间。0表示其他漏洞的攻占和当前这个漏洞的相关性为0，θ越大，攻击者攻击同类型的漏洞的成功率就越大。如果θ取1，表示对于多个相同漏洞来说，攻击者一旦利用其中一个漏洞，那其他同类型的漏洞也一定能被利用。那么在计算概率的时候，如果一条路径中有这样的重复漏洞，只记录一个的概率。举例：ftp_rhost(0,1)->rsh(0.1)->rsh(1,2)->local_bof(2)，正常计算概率应该是这四件事情的概率相乘，但是θ取1后，两个rsh只计算一次。

  Eprob(Ei)表示Ei结点发生的概率，φ表示在Ei结点之前有多少个和Ei结点表示含义相同的结点。结合上文中提到的θ取1的情况，也就是假设漏洞代价只被计算一次，当攻击路径中没有出现重复结点时，当前路径的概率就是每个结点发生概率的乘积，因为这时候φ一直是0。当第一次出现重复结点时，φ取1，不难计算出当前这一项概率就是等于1。当再次出现这一结点时，φ>1，数学不难推导出后面的式子已经大于1了，结合min取小，最终这一项的概率还是1。这是符合上面的定义的。

（五）安全评估指标SM

  如（二）流程图部分介绍，第一阶段的最后需要计算一个SM指标，SM计算式如下：

  Aprob(Aj)是攻击路径的概率，SM就是将所有攻击路径的概率加起来，这和流程图中第二阶段中的每一个循环判断SM是否为0也对上了，SM是一个实时计算的量，当你修复了一个漏洞，就会减少一条攻击路径，SM也就会减小，当SM取0的时候，就表示预算充足，漏洞已经全部修复。

（六）con(x)和β的计算

  con(x)表示攻击图中的漏洞被利用概率，β表示付出单位预算能减少多少风险值。


  公式中的Ei表示漏洞利用结点，Aj表示攻击路径，Ik表示初始条件结点。Con(Ei)表示这个漏洞利用的概率，需要将所有攻击路径中出现这个漏洞的概率加起来。

α是修复一个漏洞结点需要的代价。参数α和con(x)统一为有效成本β，β表示付出单位预算能减少多少风险值。

安全管理员应该修复漏洞的先后顺序需要根据下面的规则，这个规则要求在α不超过预算γ的节点中删除一个β最小的。

三、实验案例分析

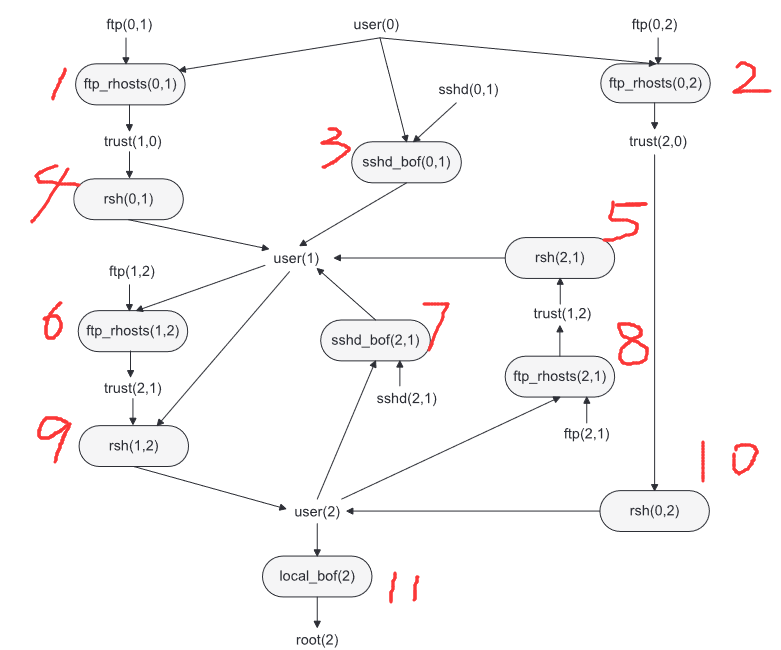

实验案例的攻击图用例如下：

纯文本部分表示安全条件结点（security conditions），椭圆形结点表示漏洞利用结点（exploit），一共有11个漏洞利用结点，7个初始安全条件结点。

  上表展示了漏洞结点利用成功概率和代价。所有初始条件结点都有相同的disable代价，代价是10，但是user(0)不能disable,因为这是攻击者。安全管理员的预算是25。攻击长度阈值设置为4，攻击路径概率阈值设置为0.01。θ设置为0.5。
下面对应每个阶段的计算细节展开描述，第一阶段需要找到攻击路径并计算攻击路径概率，并计算SM指标。攻击图中存在9条攻击路径，分别是：

1->4->9->11 3->6->9->11 3->9->11 2->10->11 1->4->6->9->11 8->5->9->11 7->6->9->11 7->9->11 6->9->11

  攻击图中存在9条攻击路径，最终选择前四条（粉色）。紫色的路径长度为5，超过了阈值长度4。四条红色路径的起点不是初始条件结点user(0)，也被过滤掉。

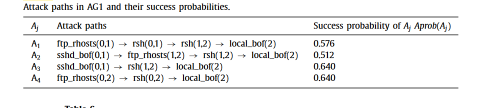

  过滤留下的四条路径的概率如下表，SM就等于四条攻击路径的概率之和。SM=0.576 + 0.512 + 0.64 + 0.64 = 2.368。(每条攻击路径概率计算方法在下面)

  接着进入第二阶段，在这个阶段中会修复漏洞结点。先说结论，在这个攻击图中会先修复2号结点，并删除路径4；接着删除3号结点，删除路径2和3；最后删除1号结点，删除路径1。这时SM已经变成0了，花费的代价是20，小于预算25。我们还设置了一个攻击路径概率阈值，阈值设置为0.01，但是并没有用到，因为所有的路径概率都大于0.01。结合前面的公式和α的值可以计算出每一条攻击路径的概率。举例：
A1=0.8 × 0.8 × (0.8 + (1 − 0.8) × 0.5) × 1.0 = 0.576
A2=0.8 x 0.8 x 0.8 x 1.0 = 0.512
A3=0.8 x 0.8 x 1.0 = 0.64
A4同理略

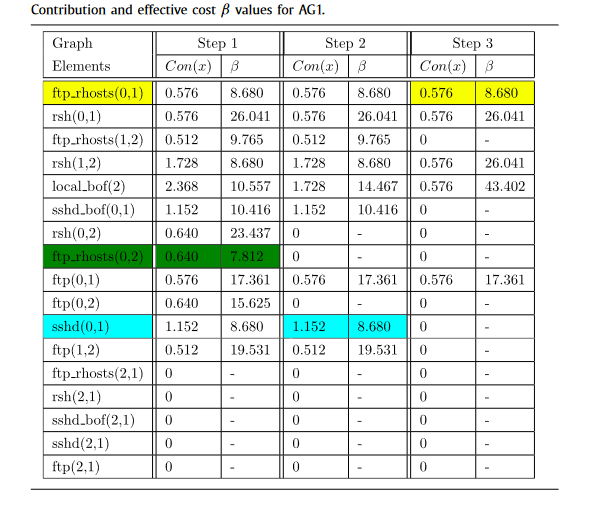

con（x）和β的计算如下表，攻击者需要根据每一次修复β取值最小的漏洞结点去修复。

  下面对表中的数据进行说明，con(x)是把路径中出现这个点的路径的概率加到一起，β是用α/con(x)求得。以ftp_rhost(0,1)中step1的两个参数计算为例，con(x)的计算在前面已经列式计算过了，β=5/0.576=8.680。再看rsh(0,1)对应step1的两个参数，con(x)已经在前面计算过了，β=15/0.576=26.041。其他的数据计算同理，有几行反常数据，对应攻击图元素的ftp(0,1)和ftp(0,2)和sshd(0,1)，这三个没有按照表中的α取值，而是选择α取10。表中的step1，step2，step3分别对应着修复的三个漏洞，每一步修复一个漏洞，表中有三种颜色绿蓝黄。绿色是第一次修复的点，对应攻击图中的2号结点，蓝色是第二次修复的点，对应攻击图中的三号结点，黄色是第三次修复的结点，对应攻击图中的1号结点。选取规则是取这一列中最小的β。
