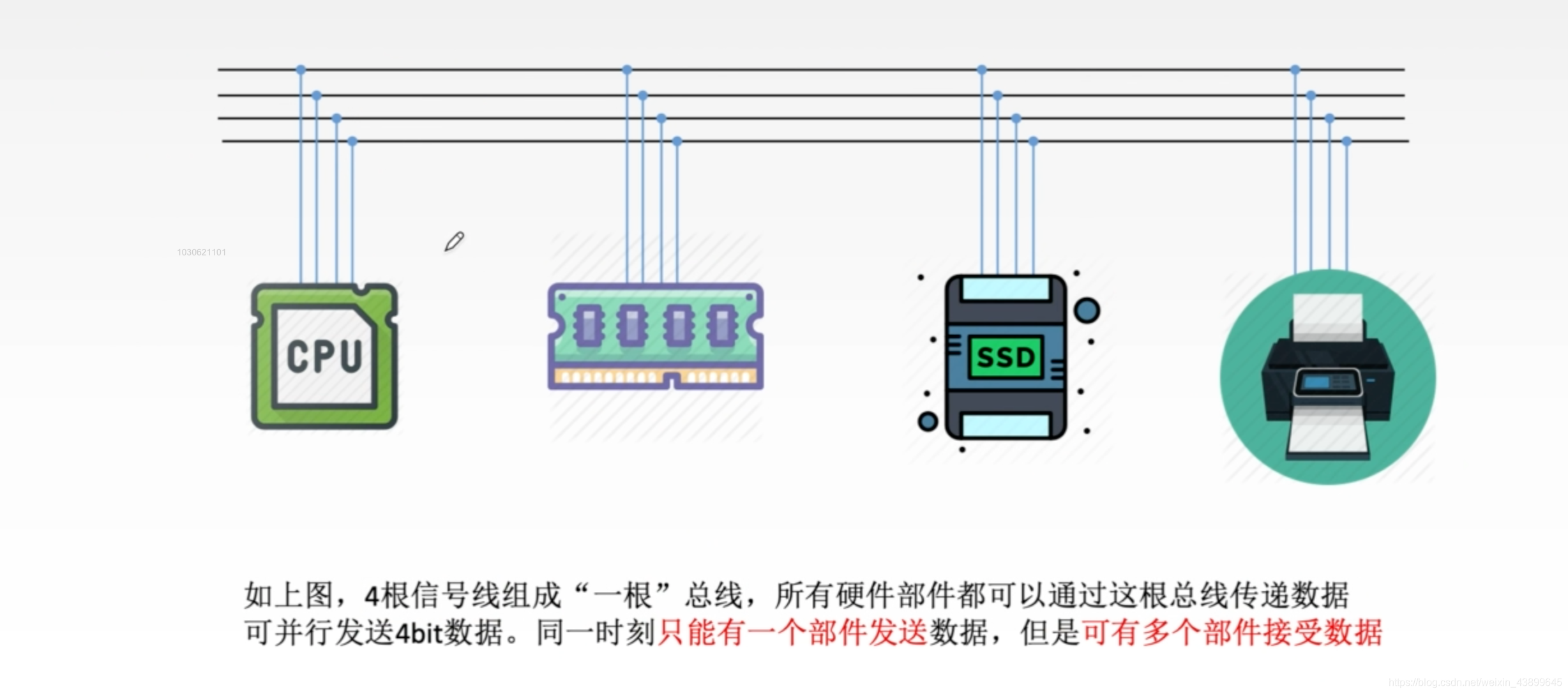

结构

在这里插入图片描述

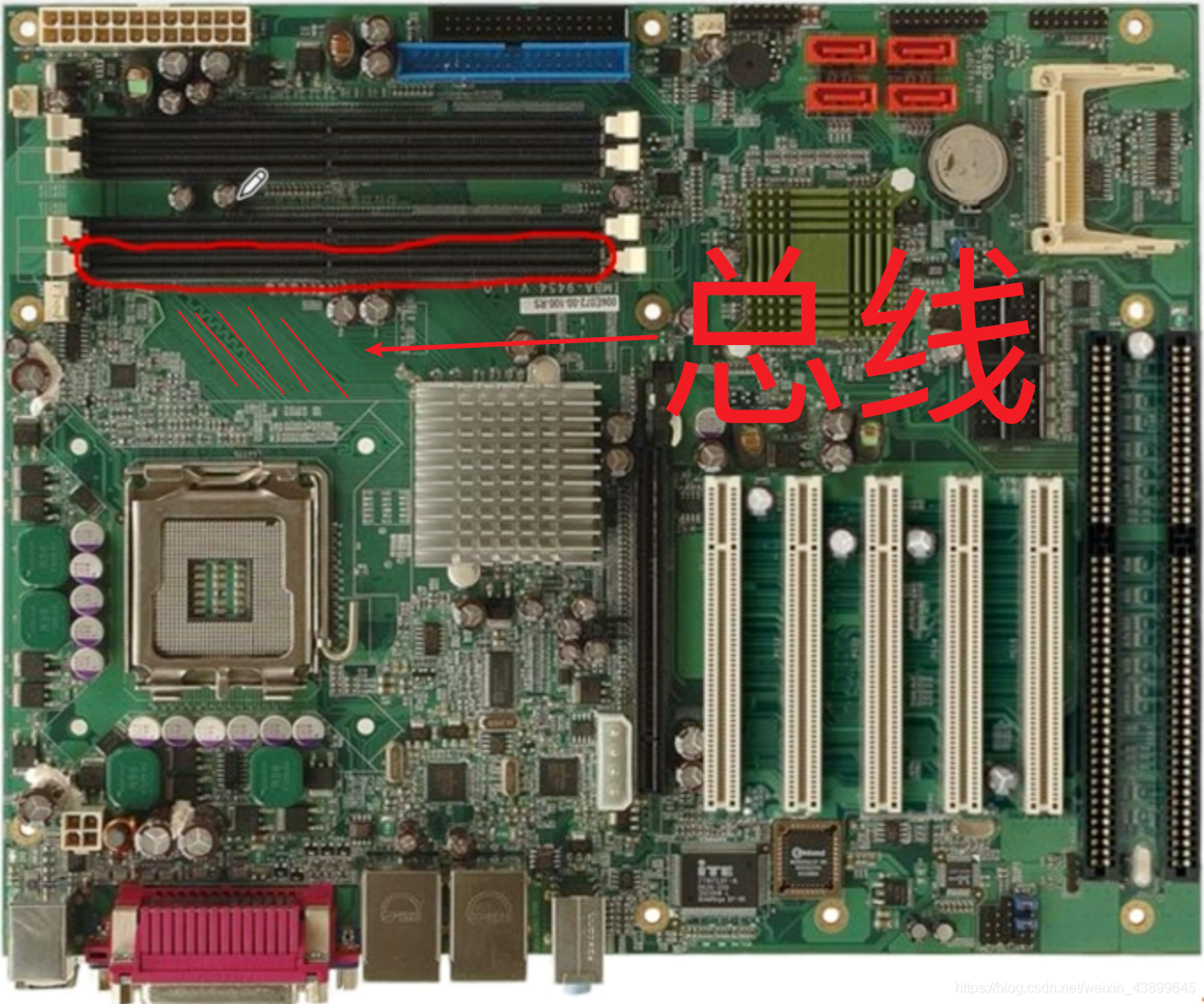

总线通过光刻机刻在主板上

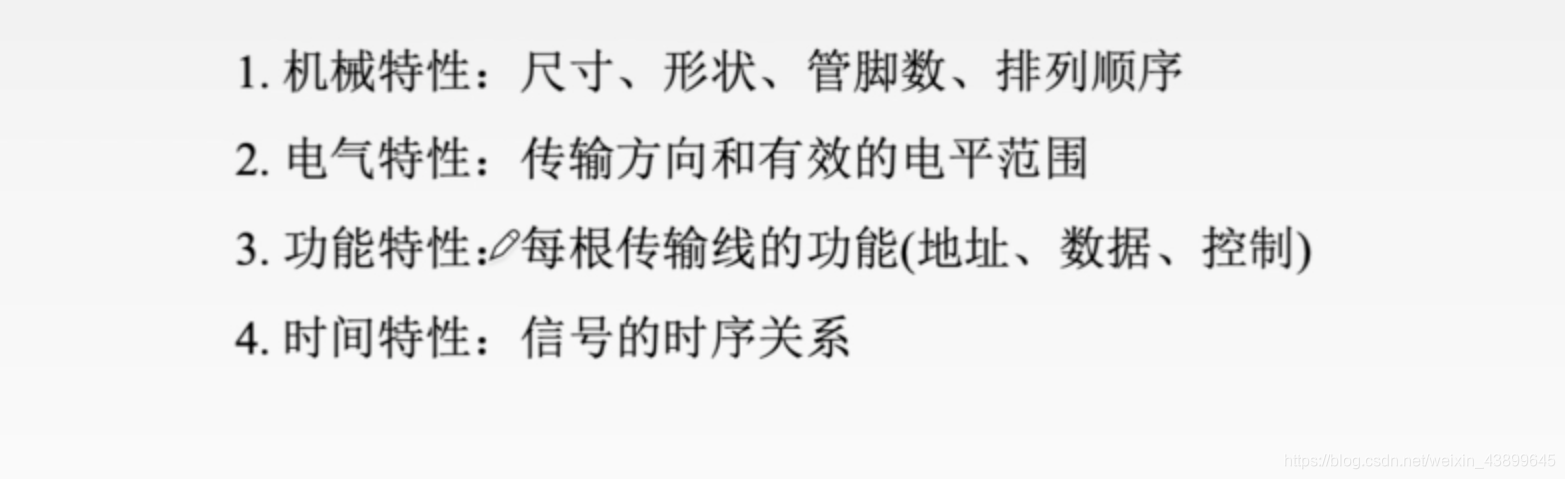

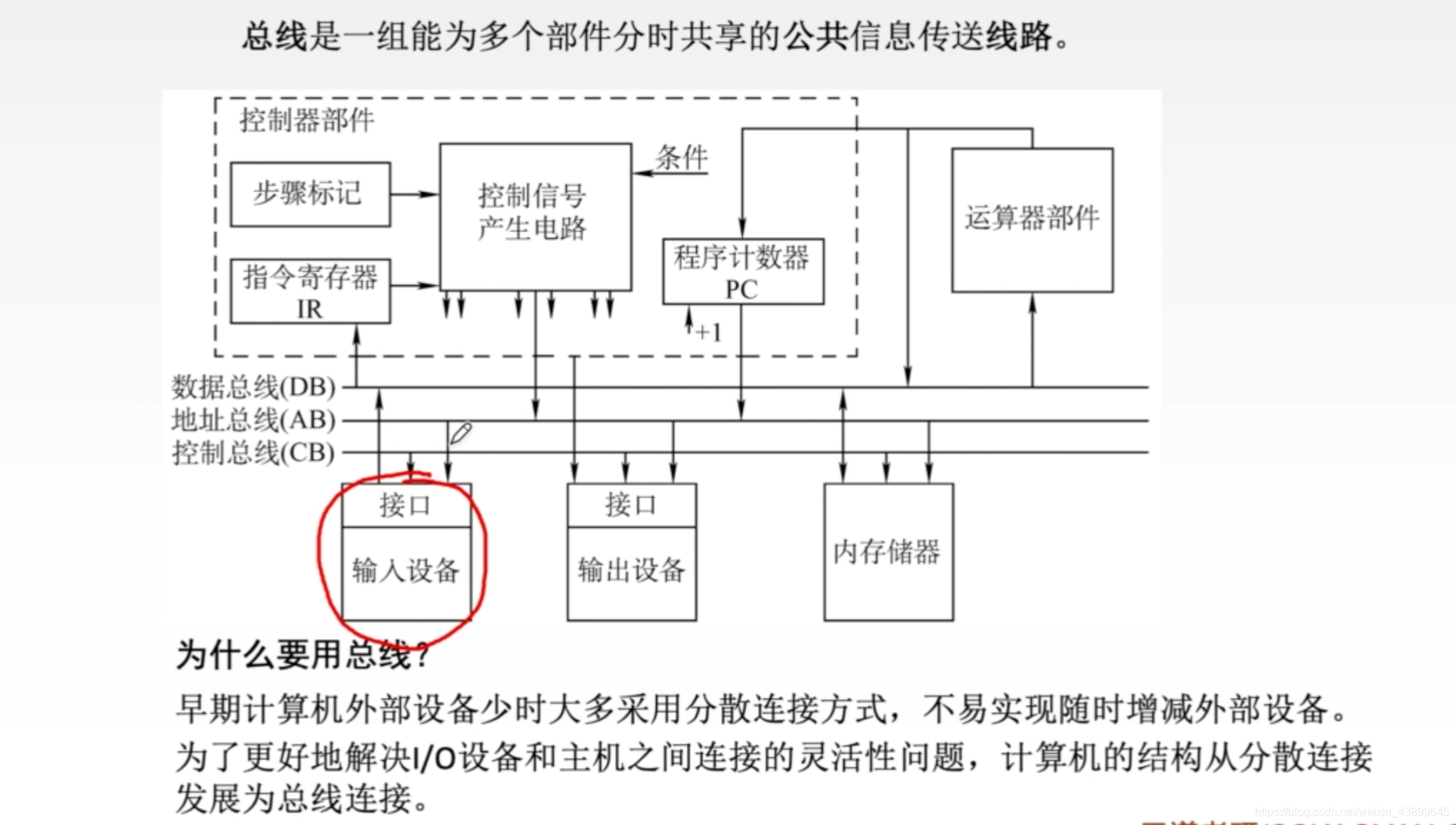

概念

在这里插入图片描述

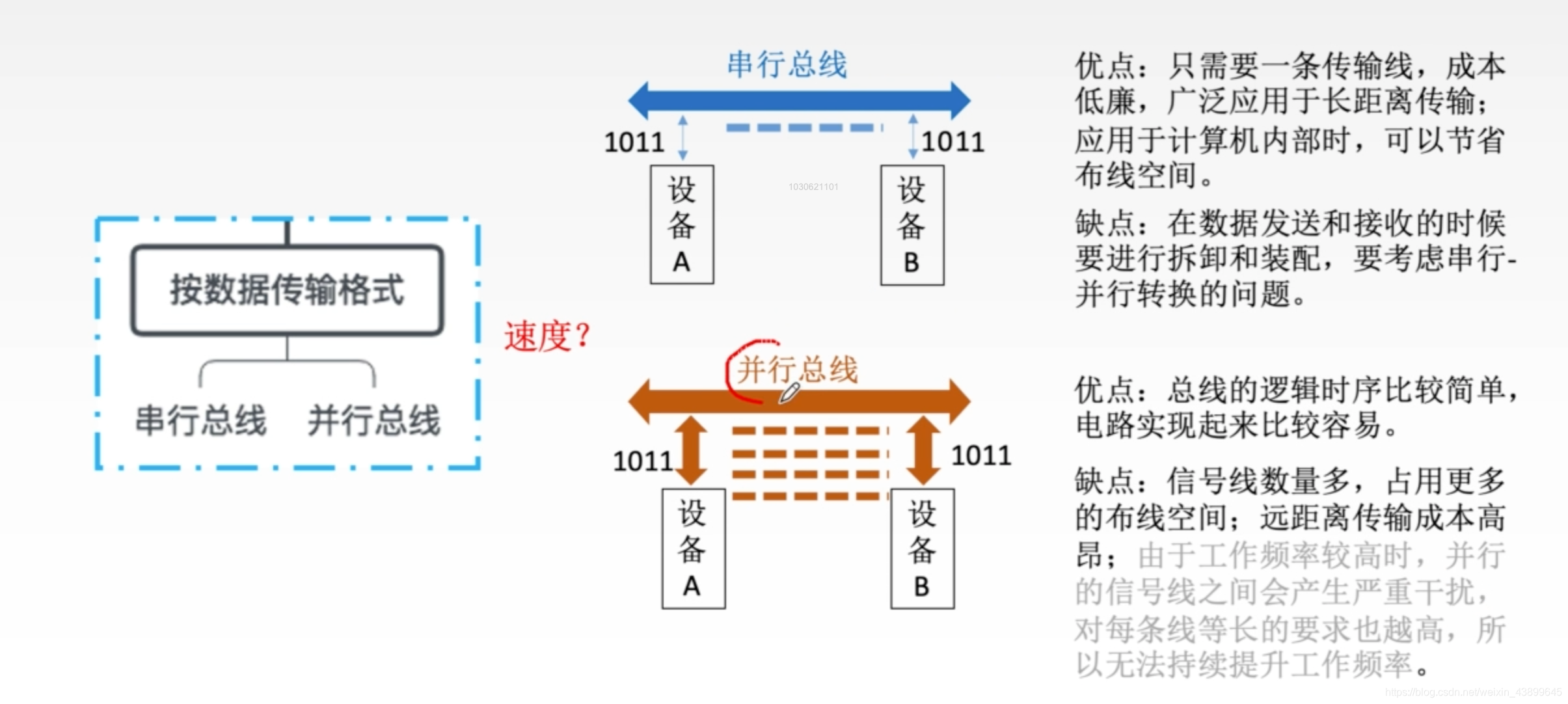

串行总线和并行总线

在这里插入图片描述

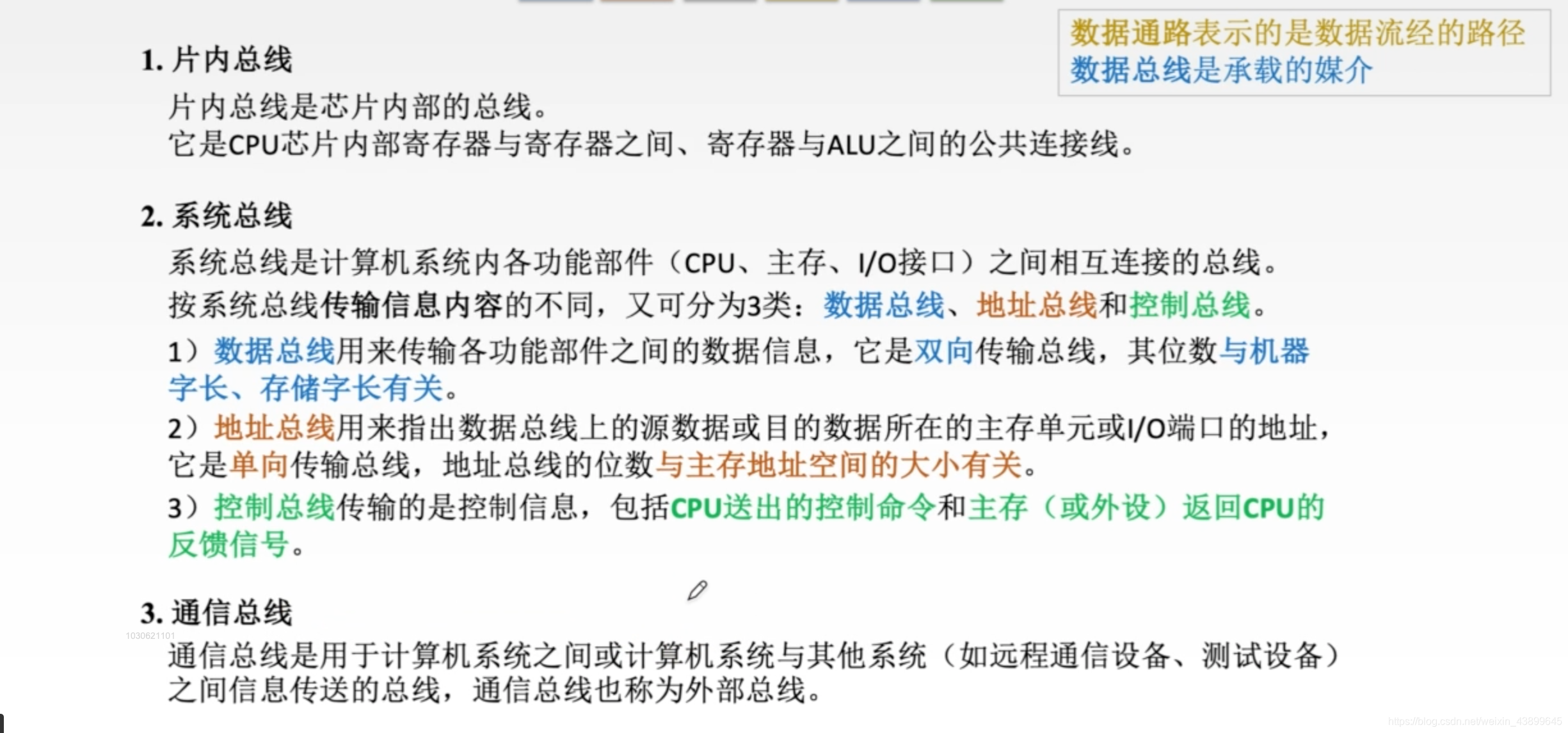

片内总线，系统总线，通信总线

在这里插入图片描述

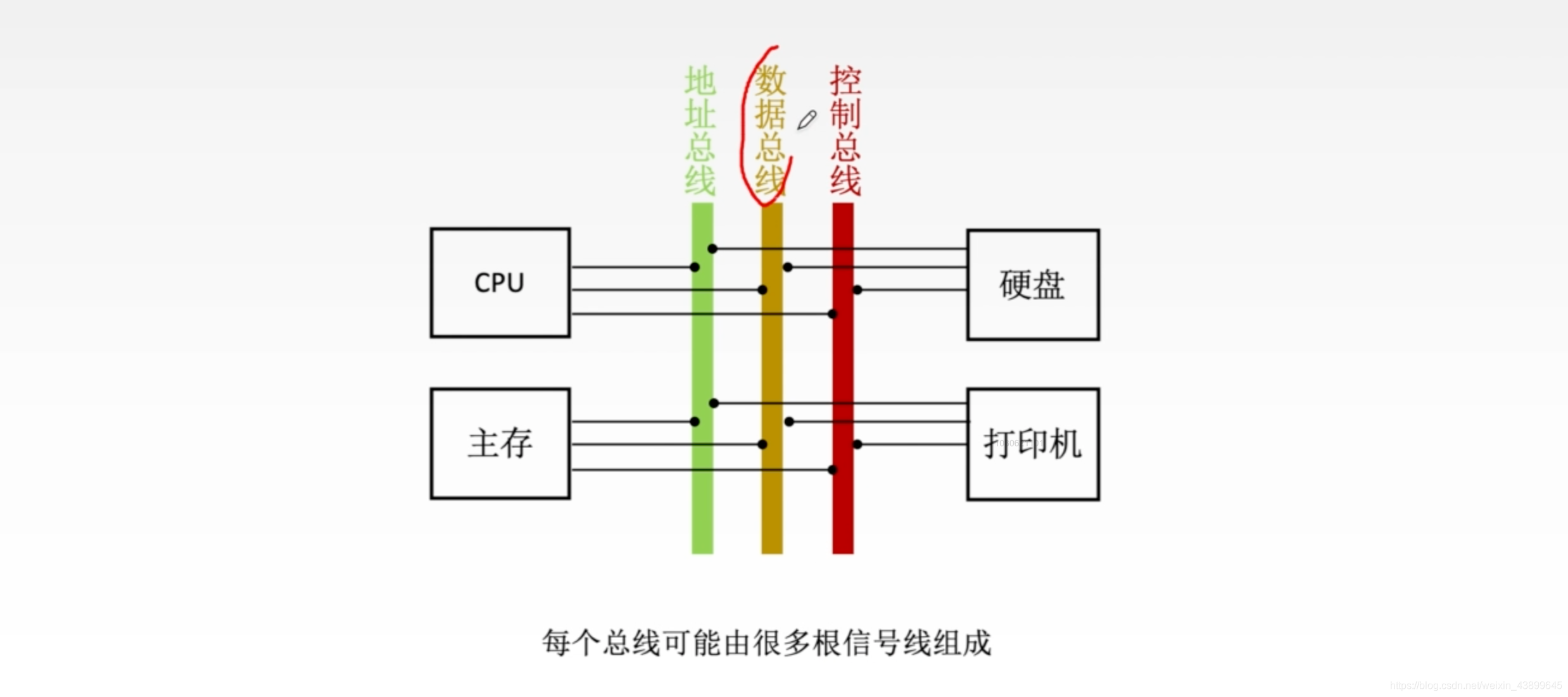

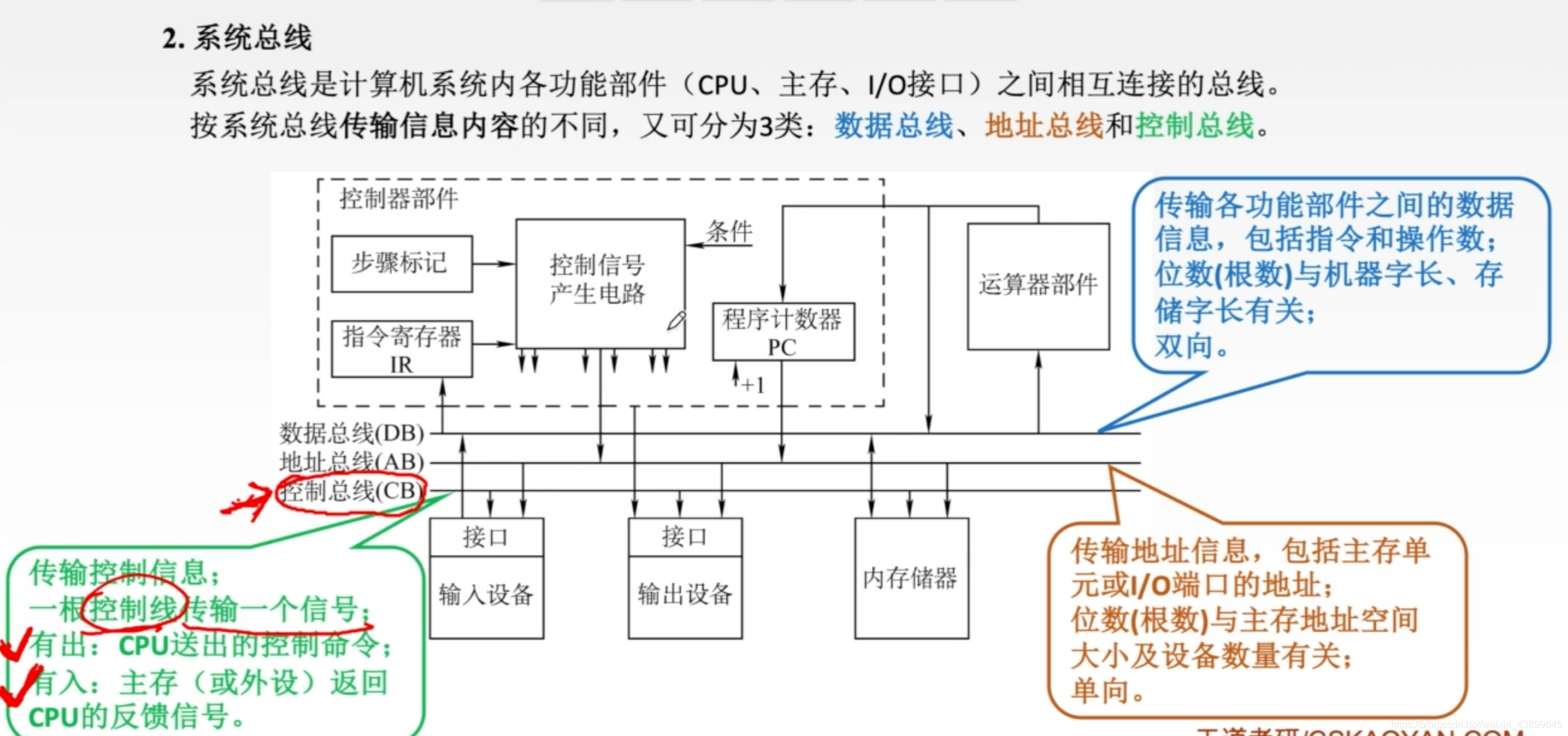

系统总线（数据总线，地址总线，控制总线）

在这里插入图片描述

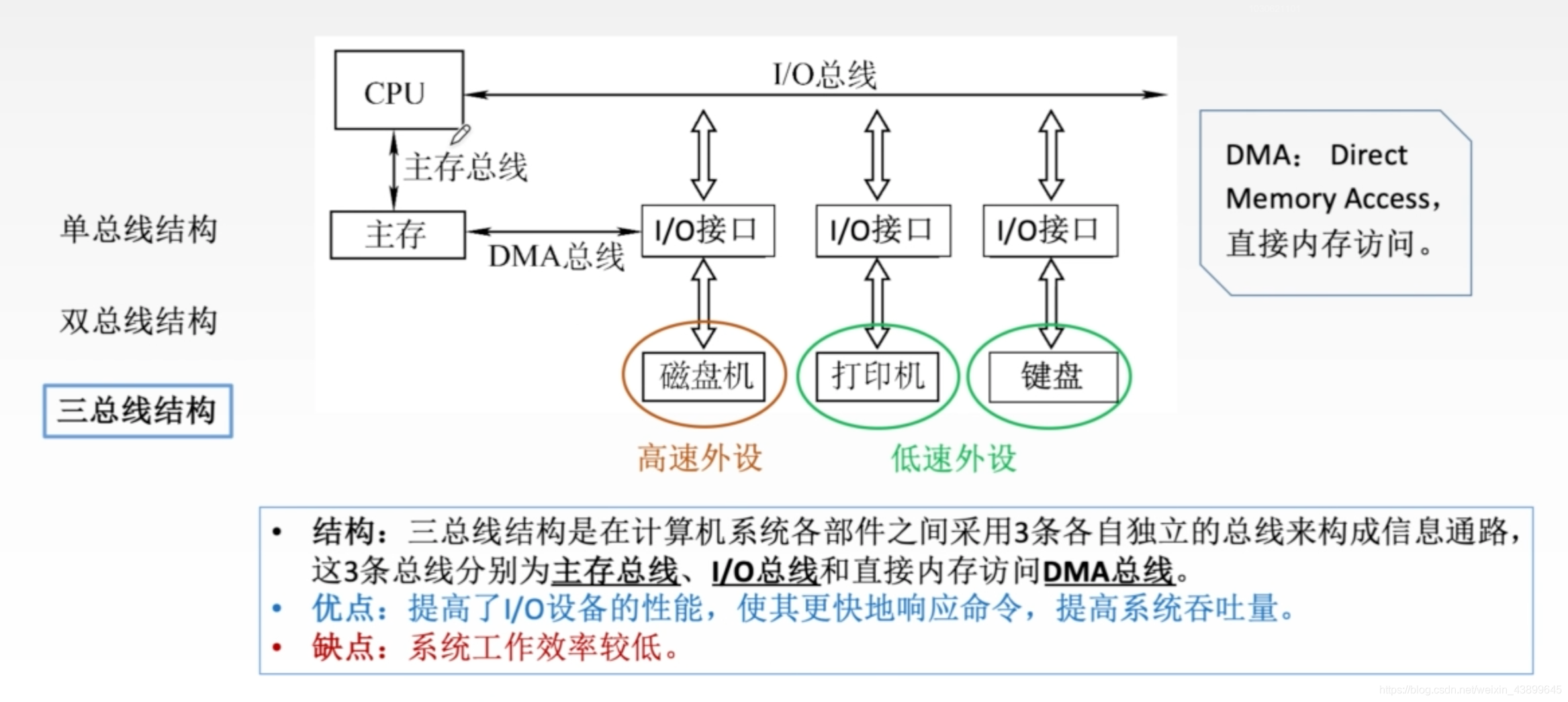

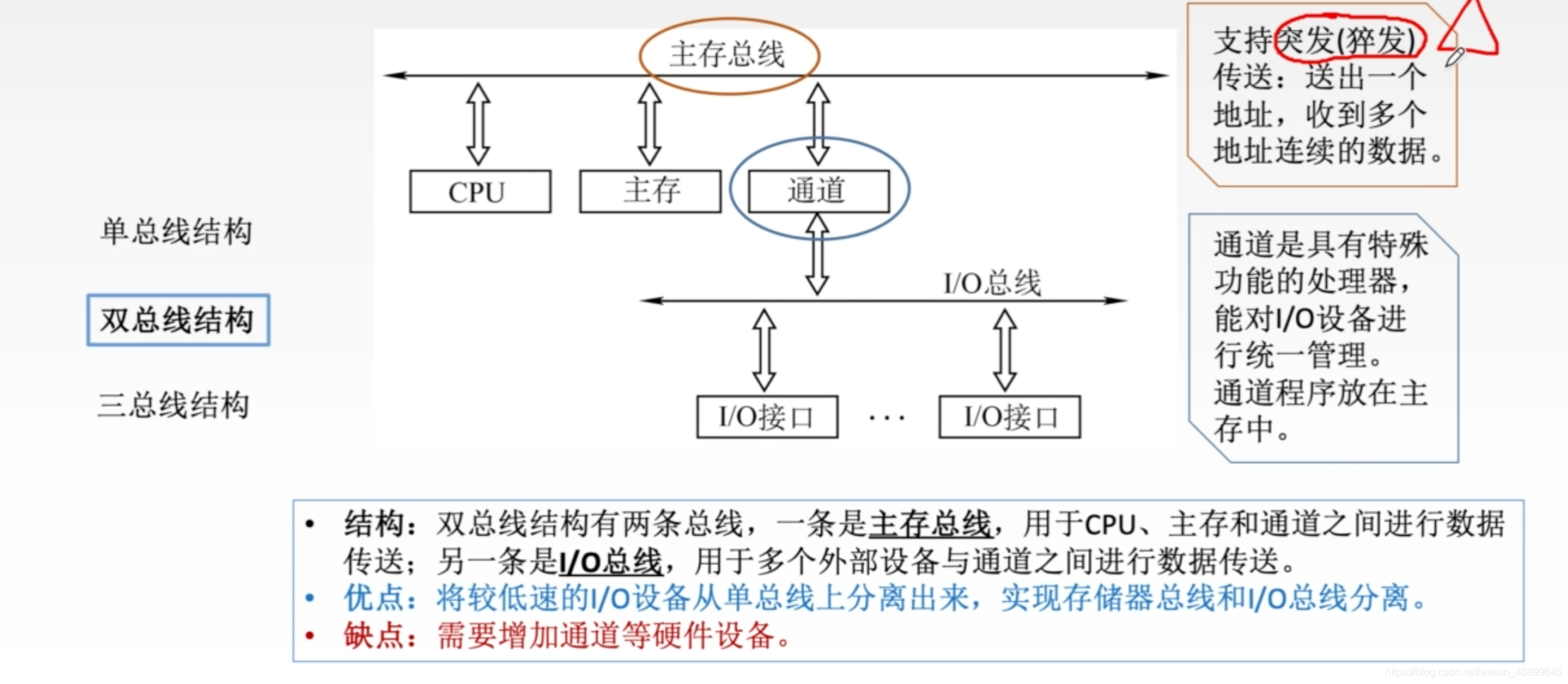

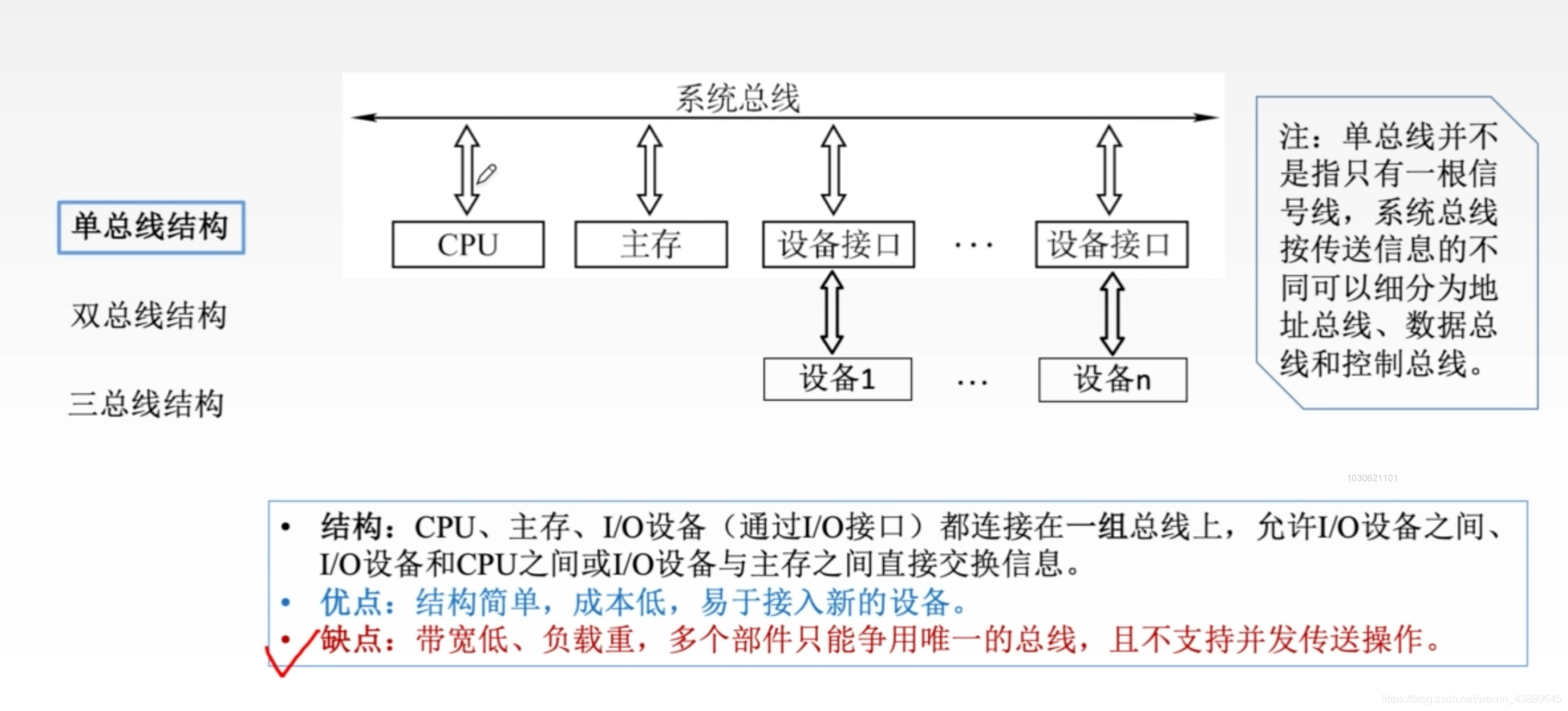

单总线结构使cpu利用率低因为需要等待慢速的IO设备

在这里插入图片描述

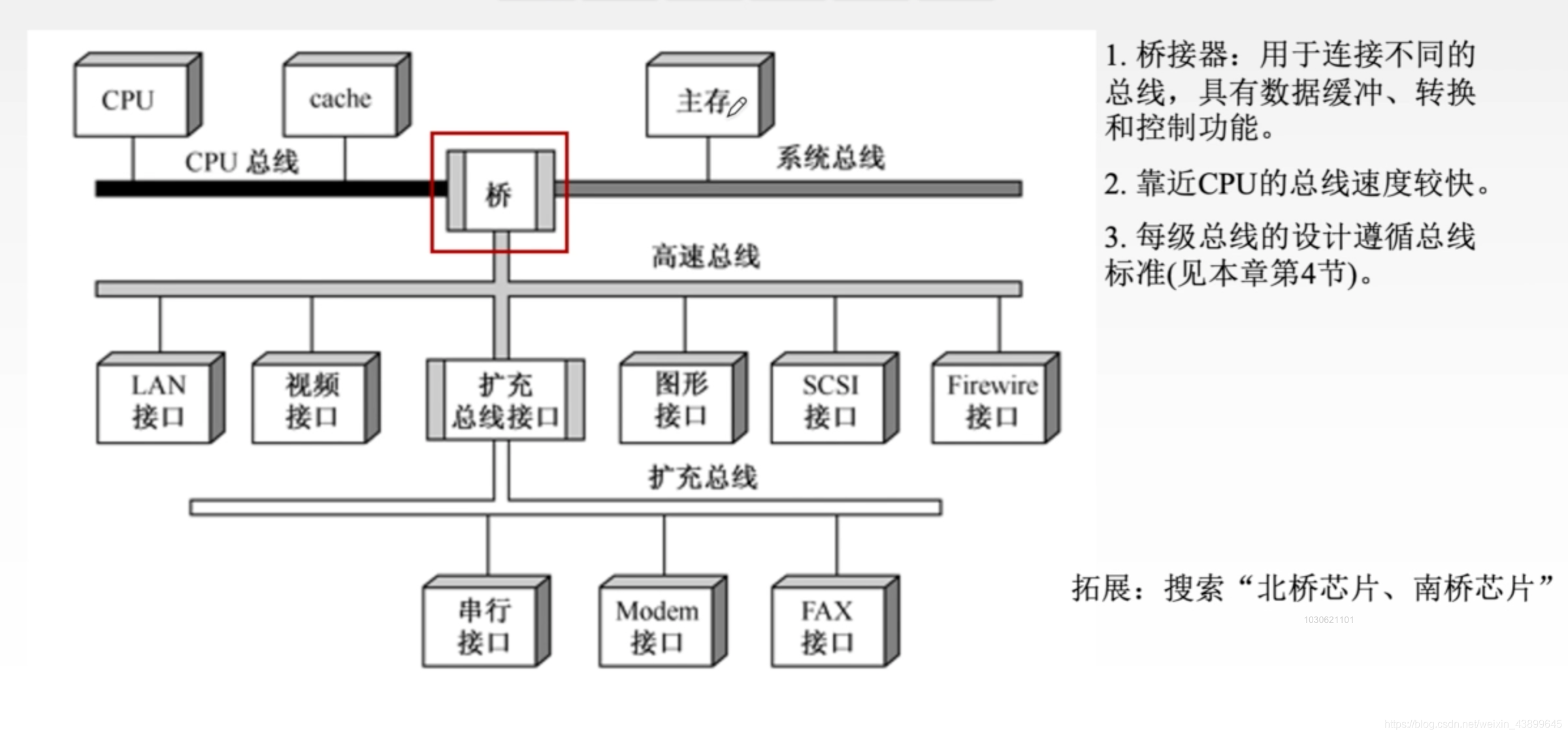

四总线结构（现代计算机多用）

在这里插入图片描述

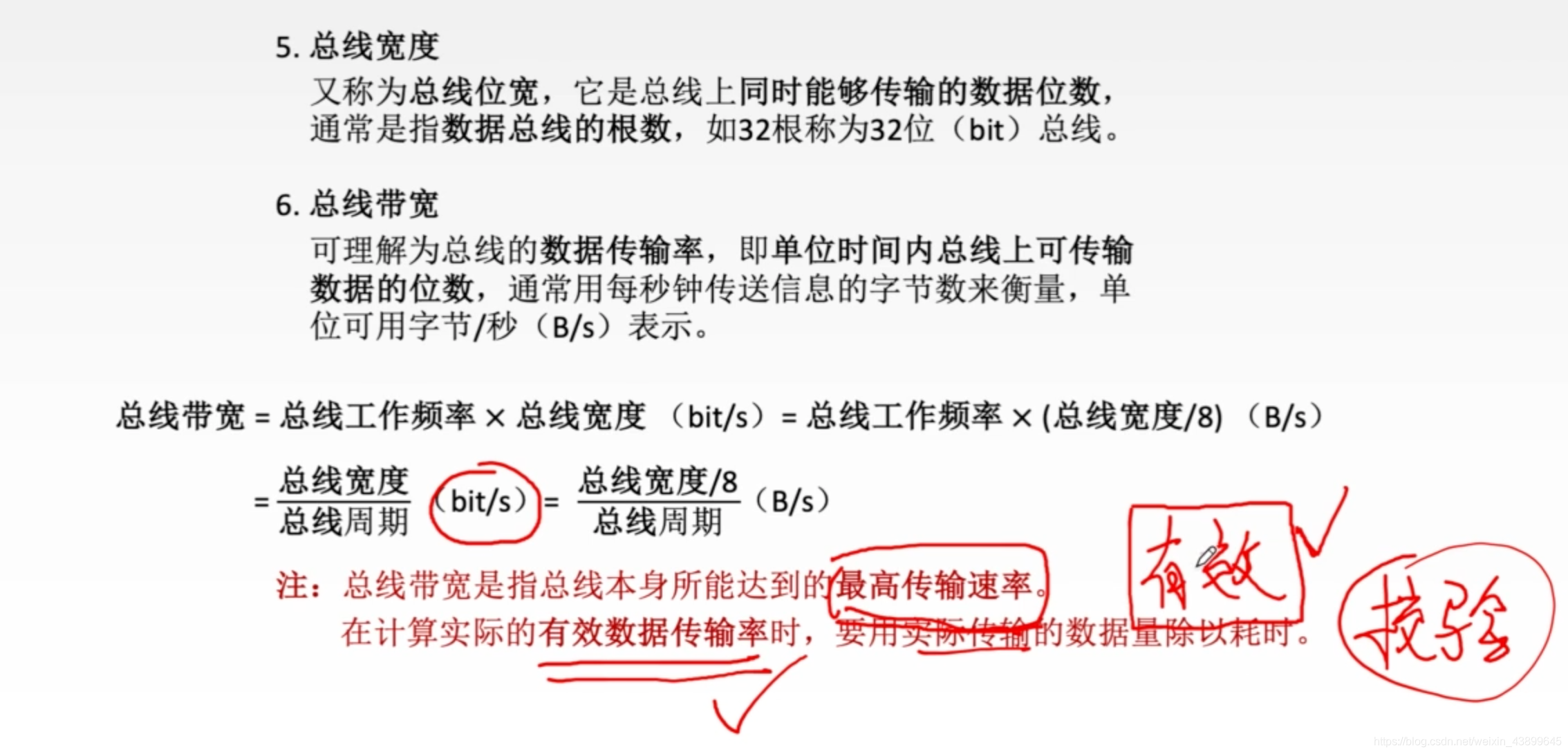

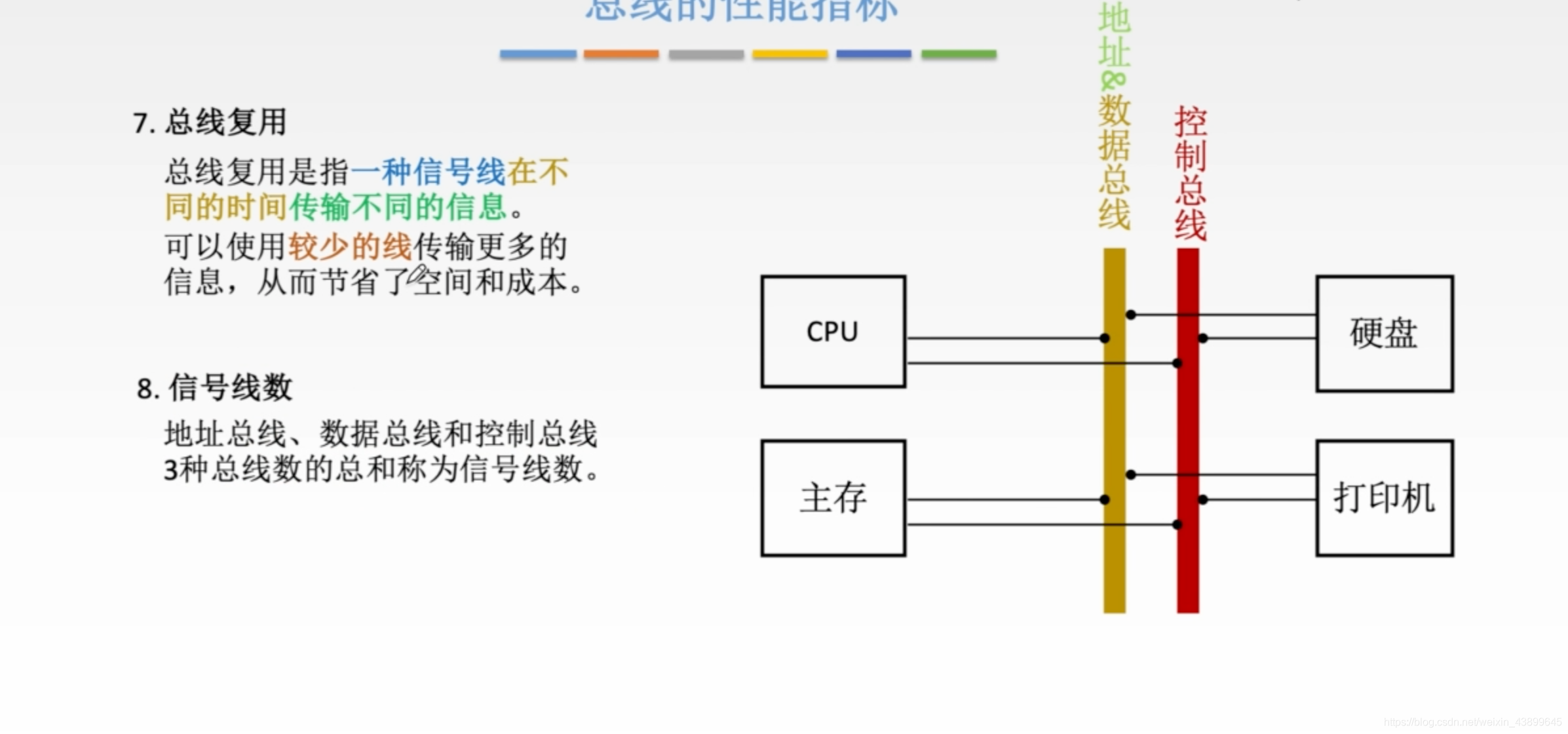

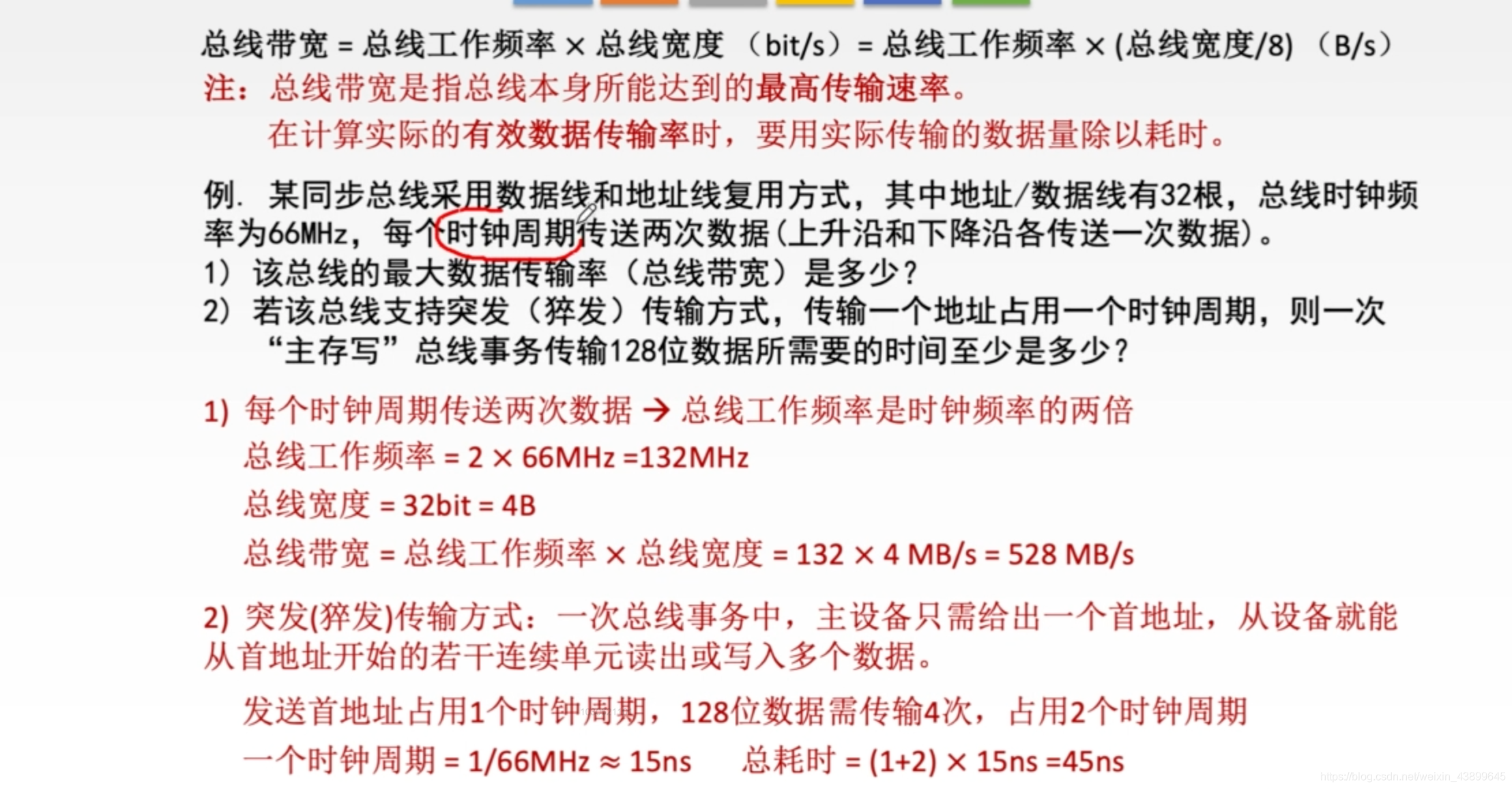

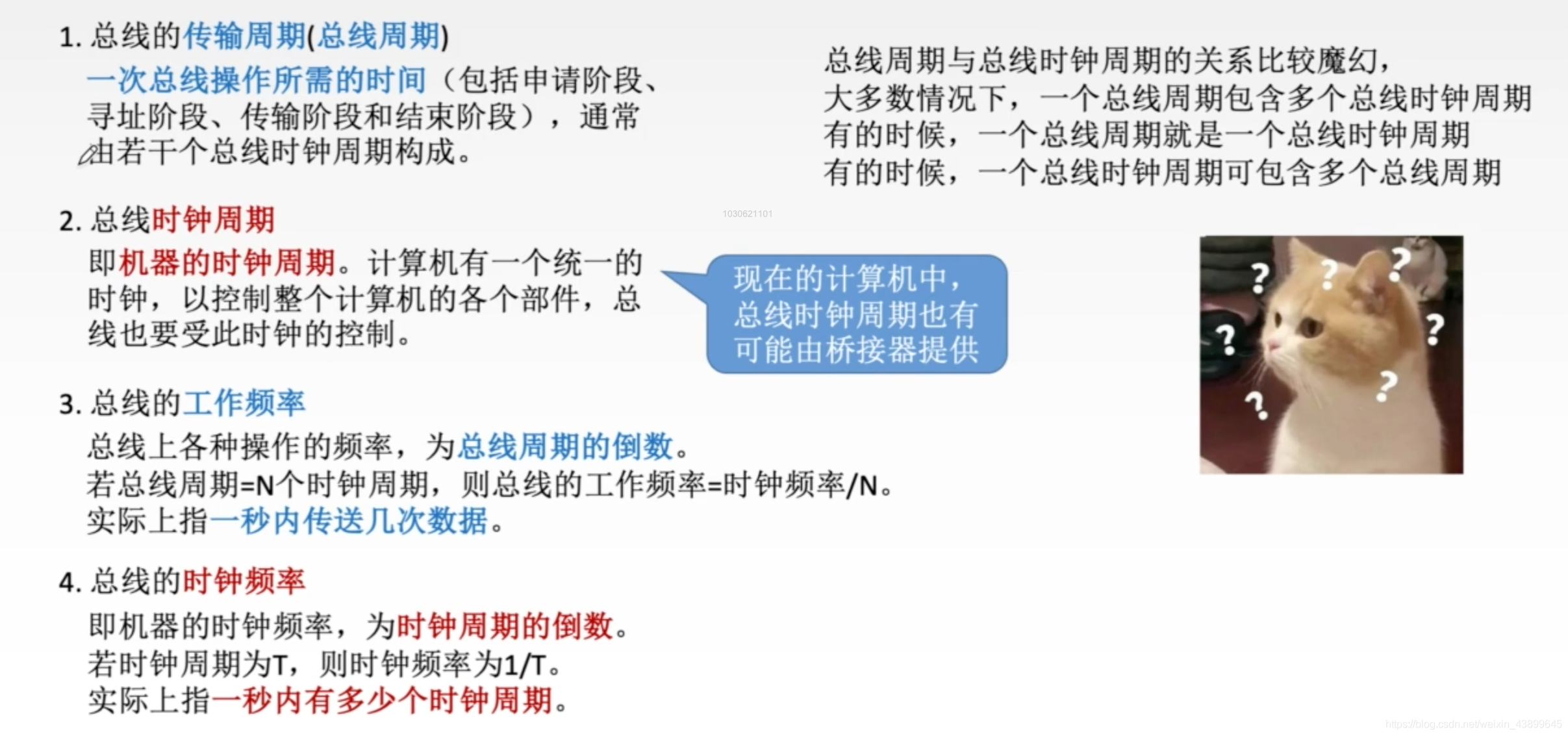

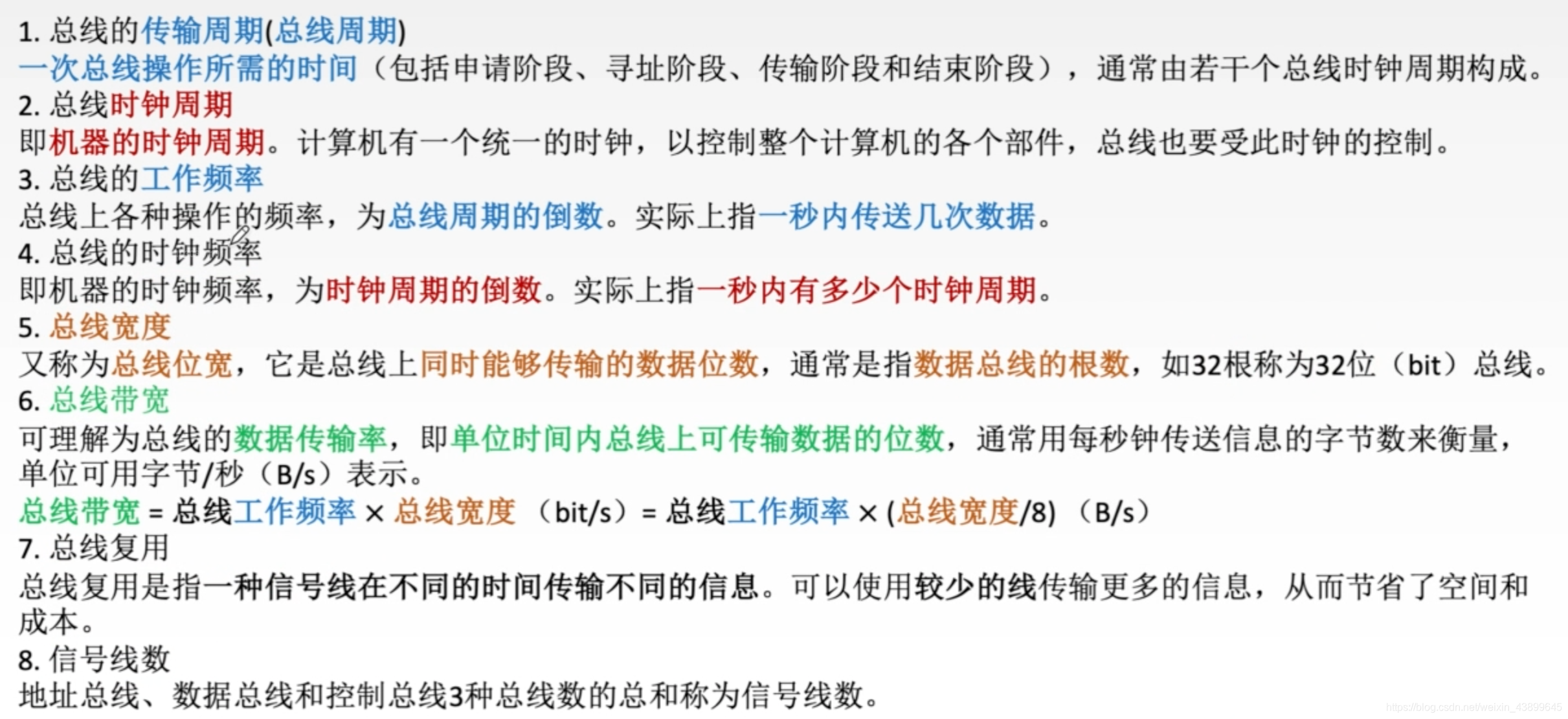

性能指标

在这里插入图片描述

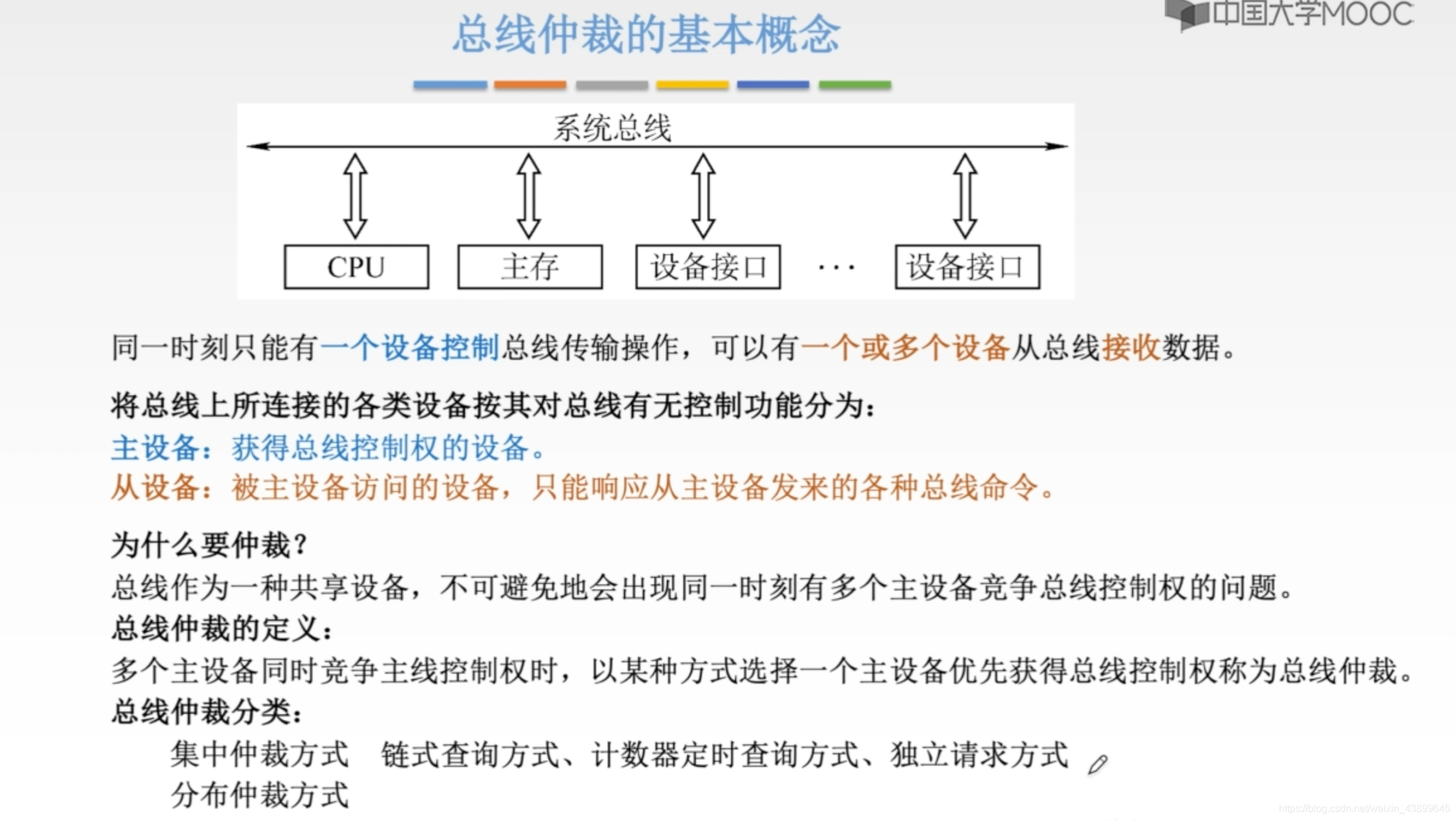

仲裁（总线争用）

在这里插入图片描述

集中仲裁方式

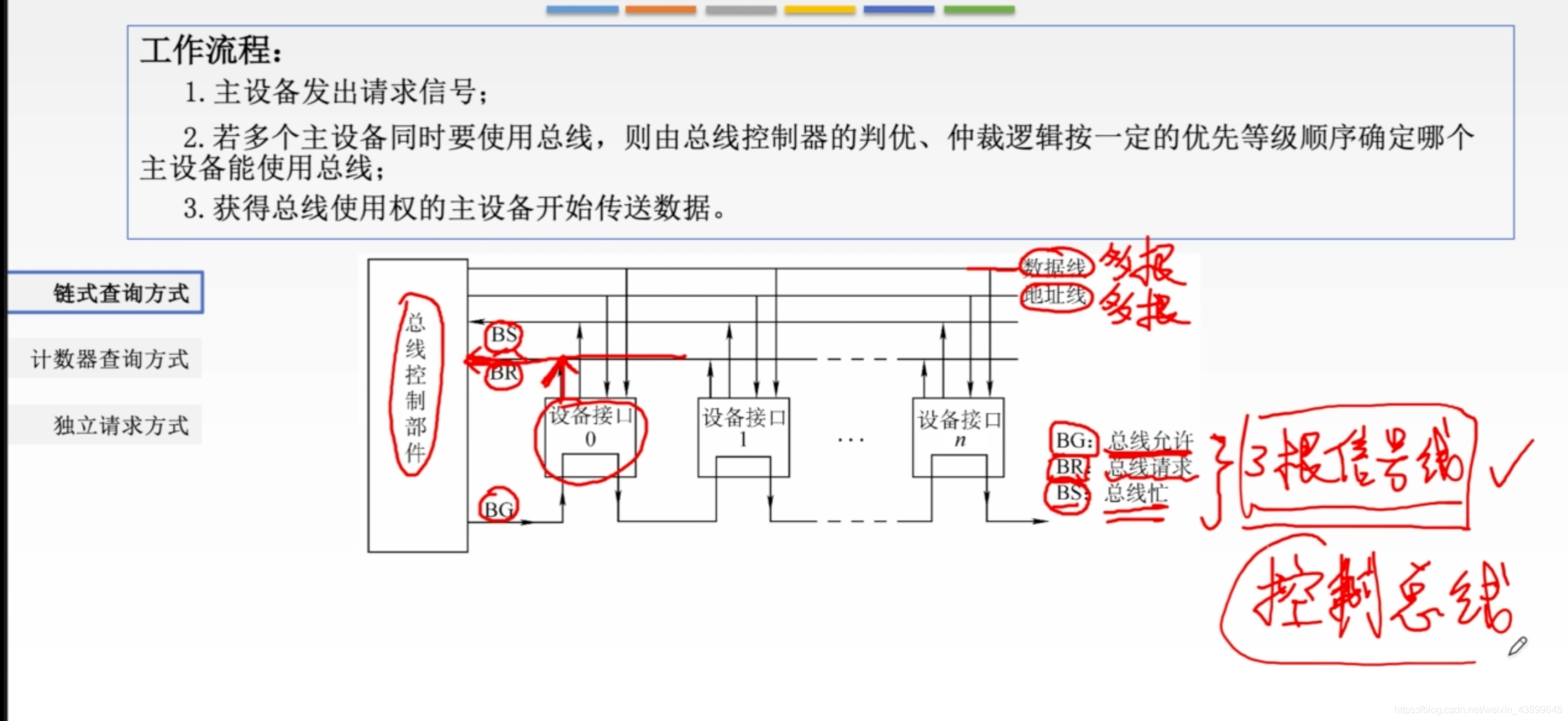

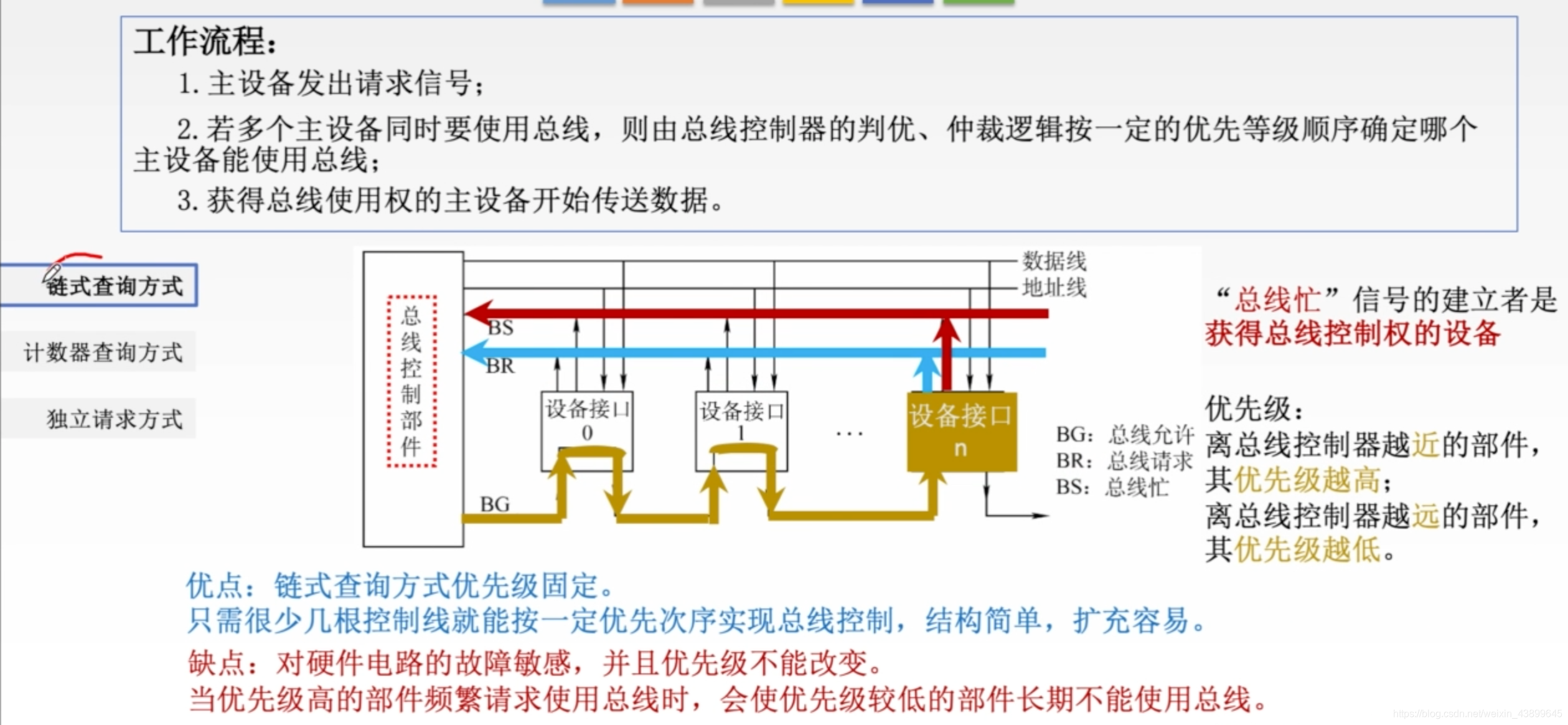

链式查询方式

在这里插入图片描述

在这里插入图片描述

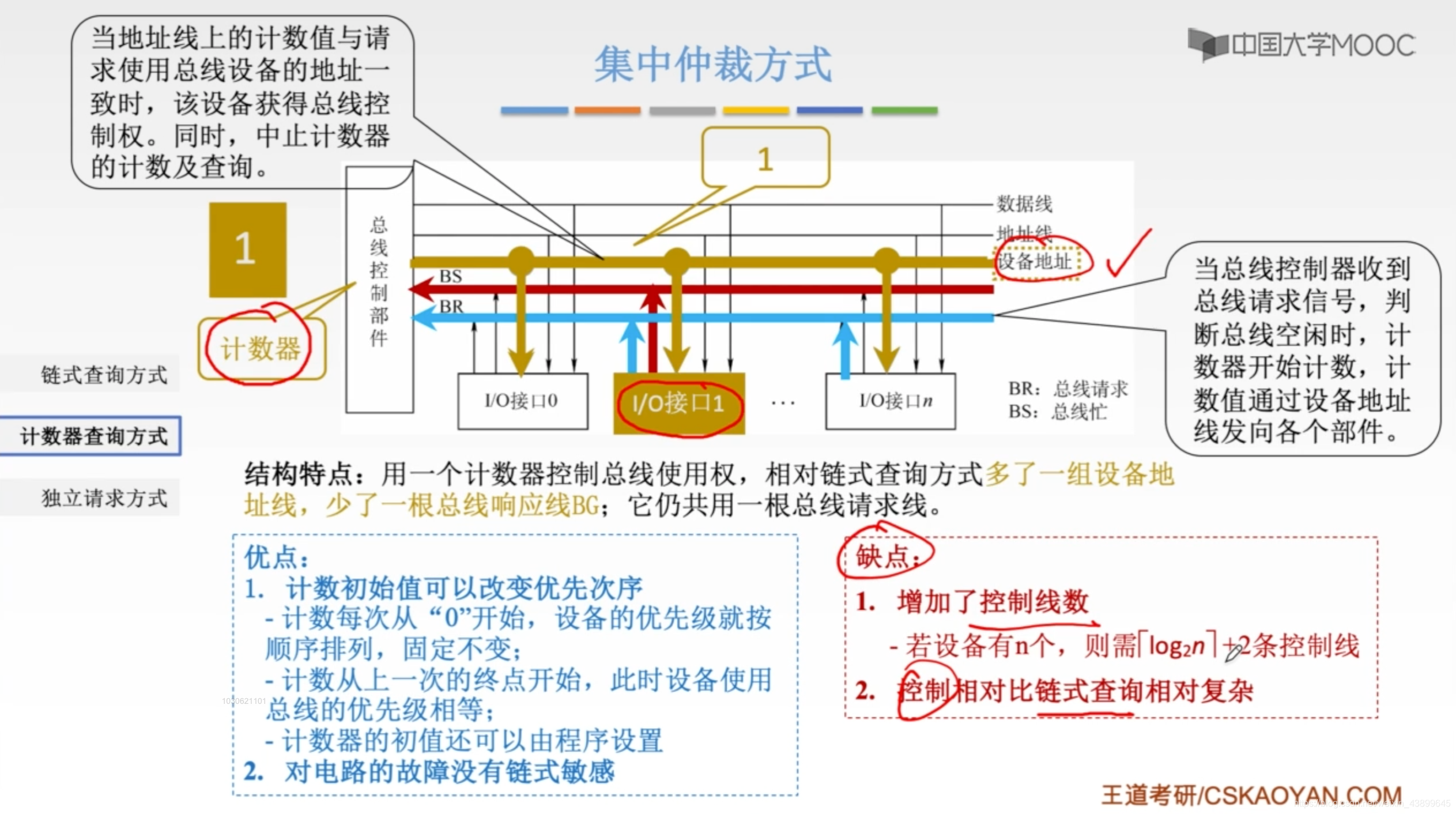

计数定时器查询方式

在这里插入图片描述

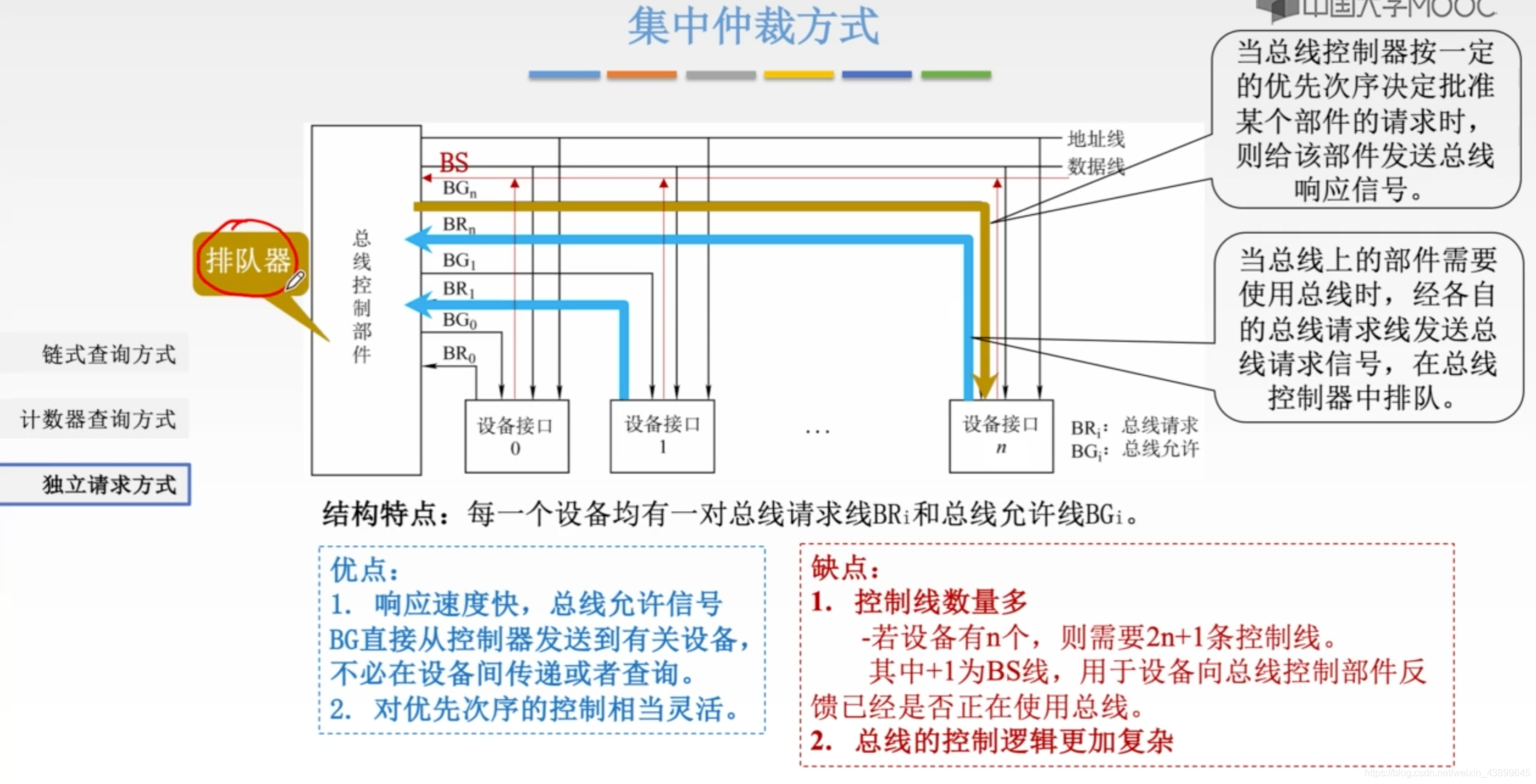

独立请求方式

在这里插入图片描述

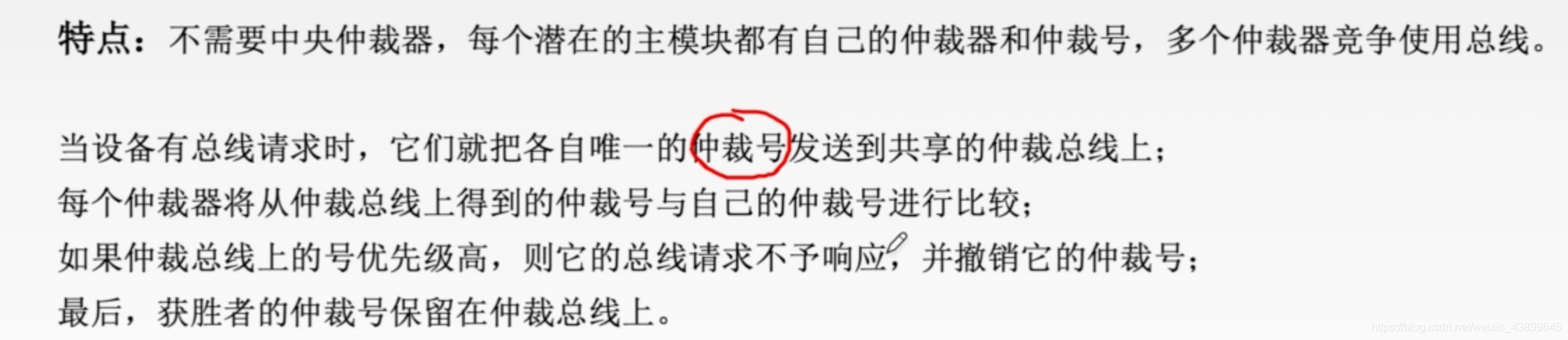

分布仲裁方式

在这里插入图片描述

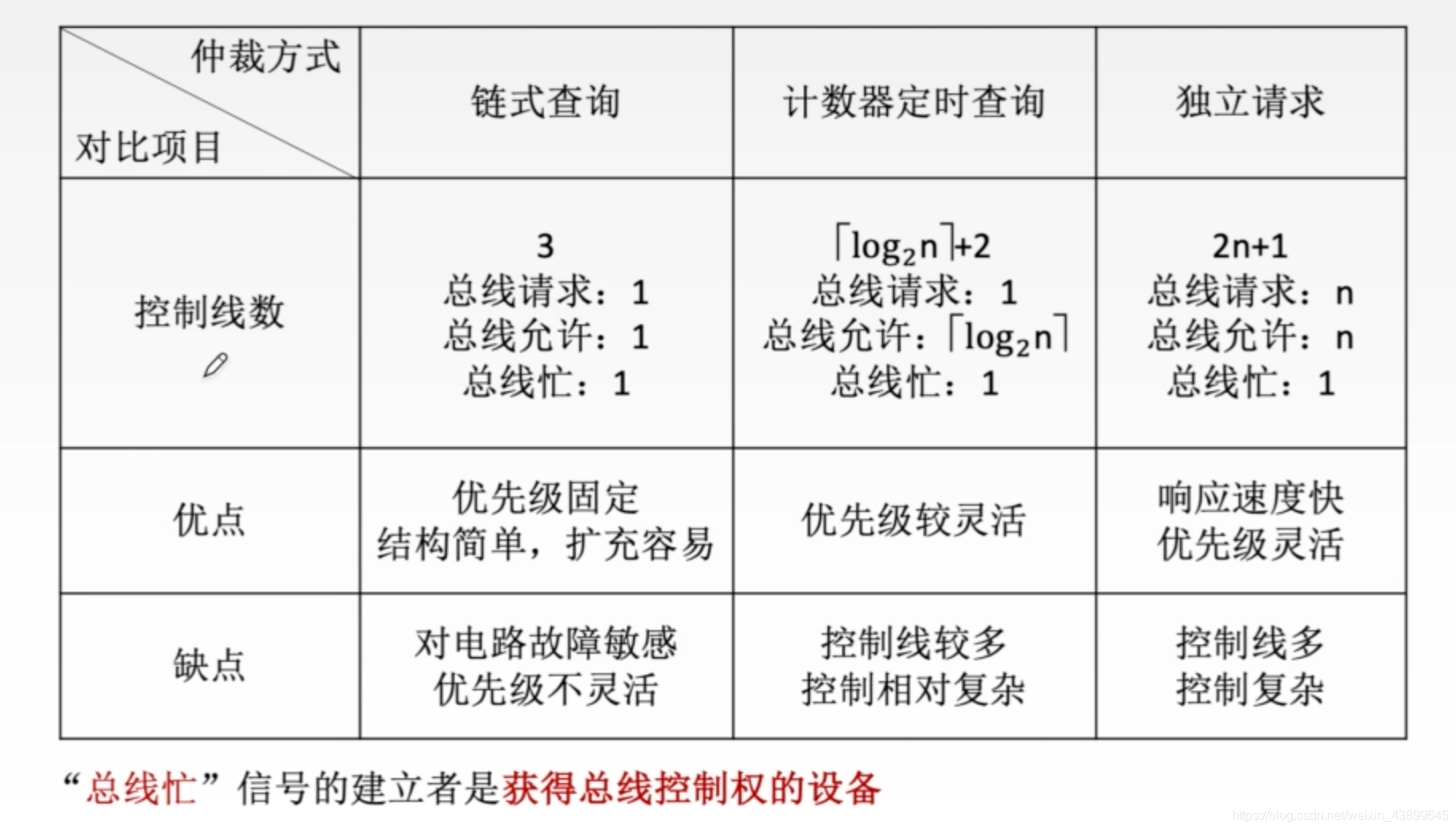

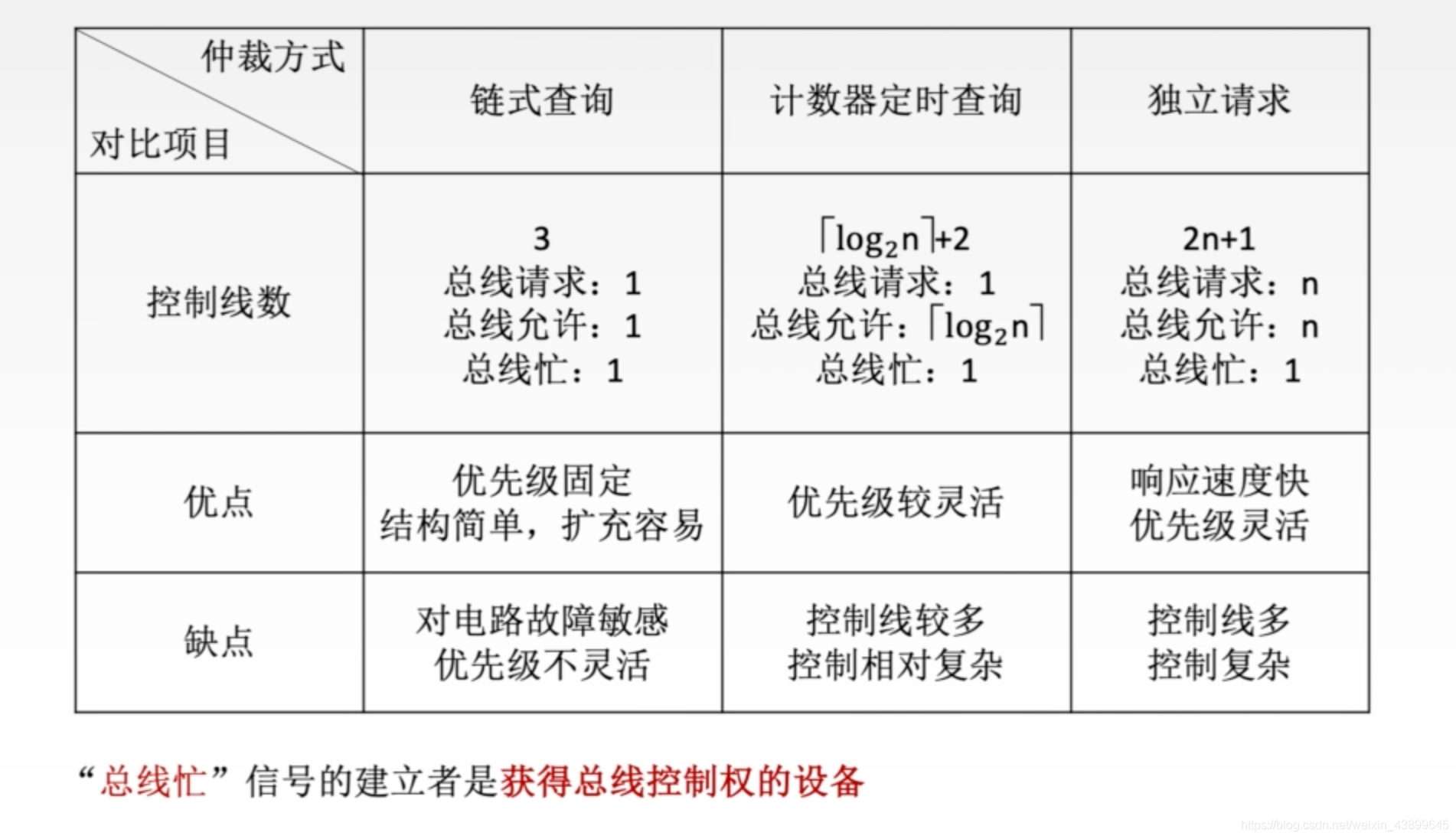

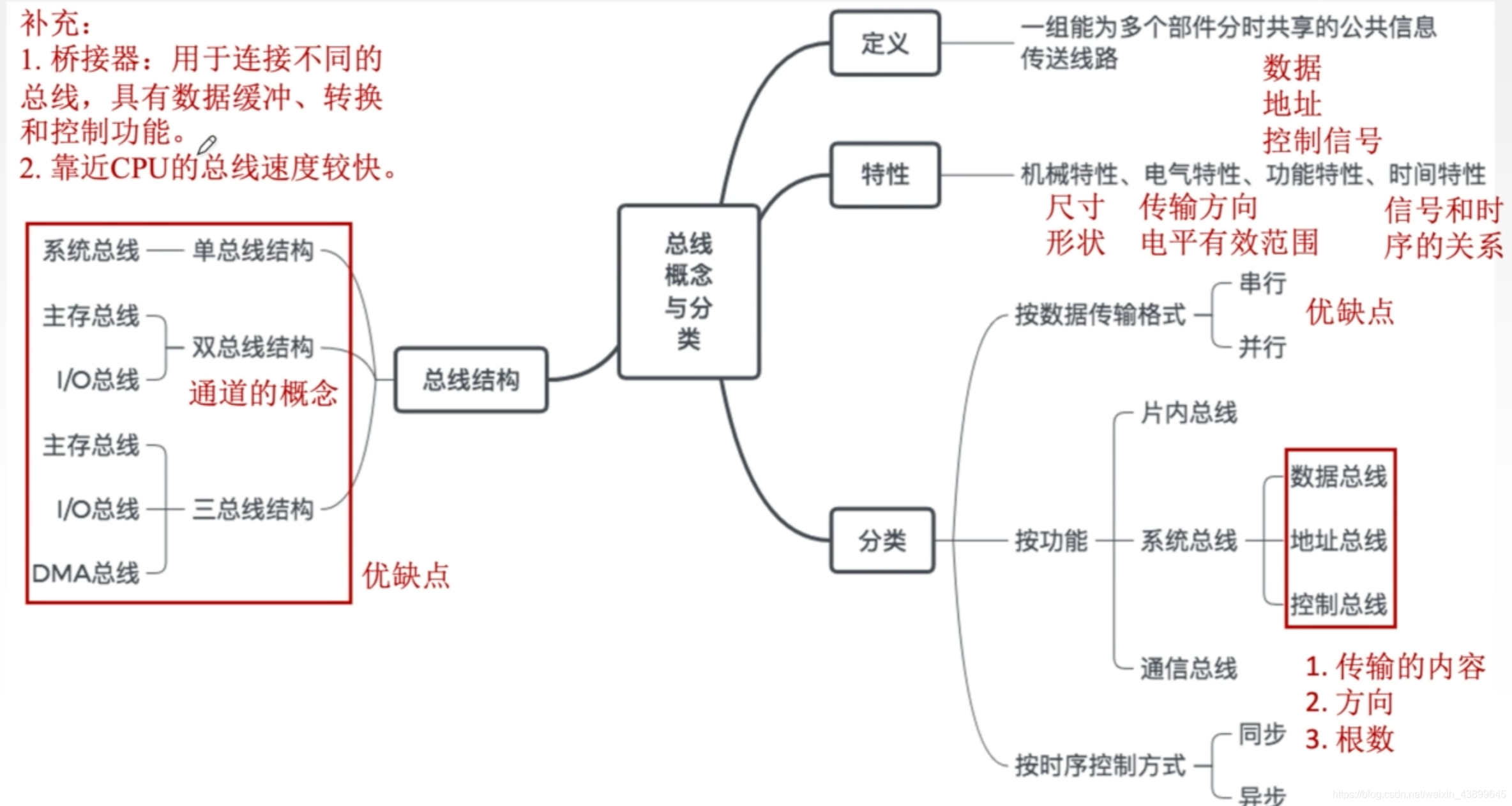

总结

在这里插入图片描述

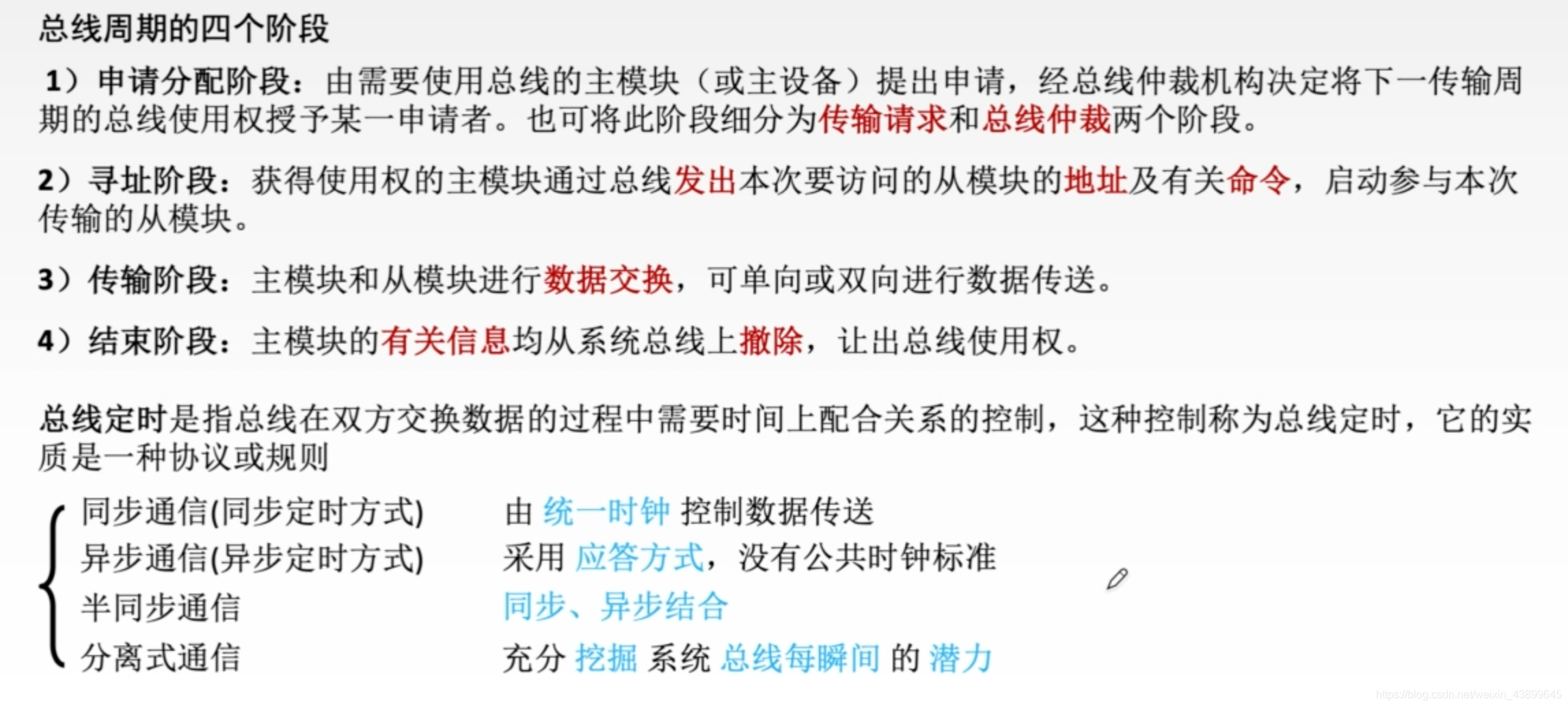

操作与定时

在这里插入图片描述

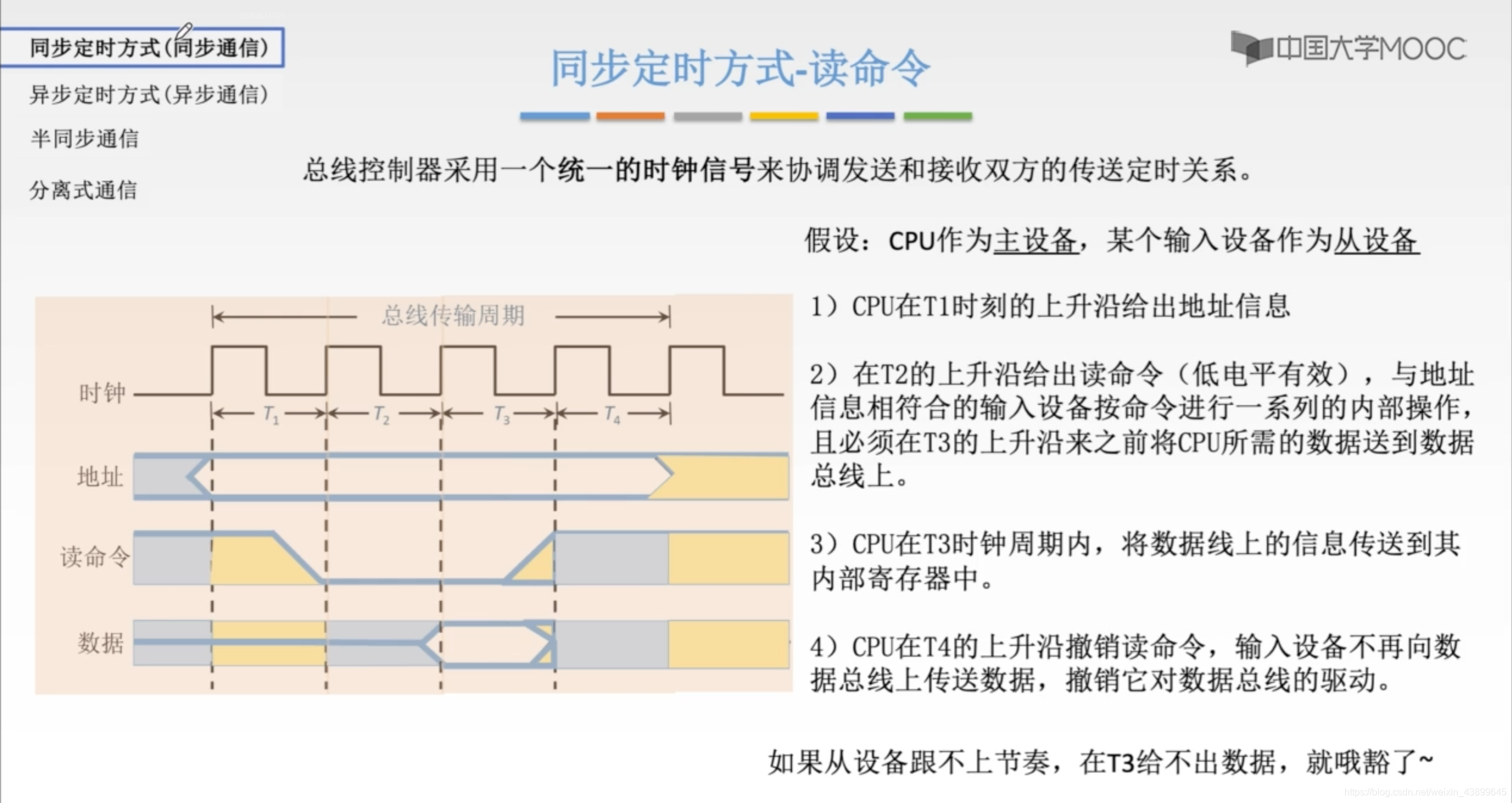

同步通信

在这里插入图片描述

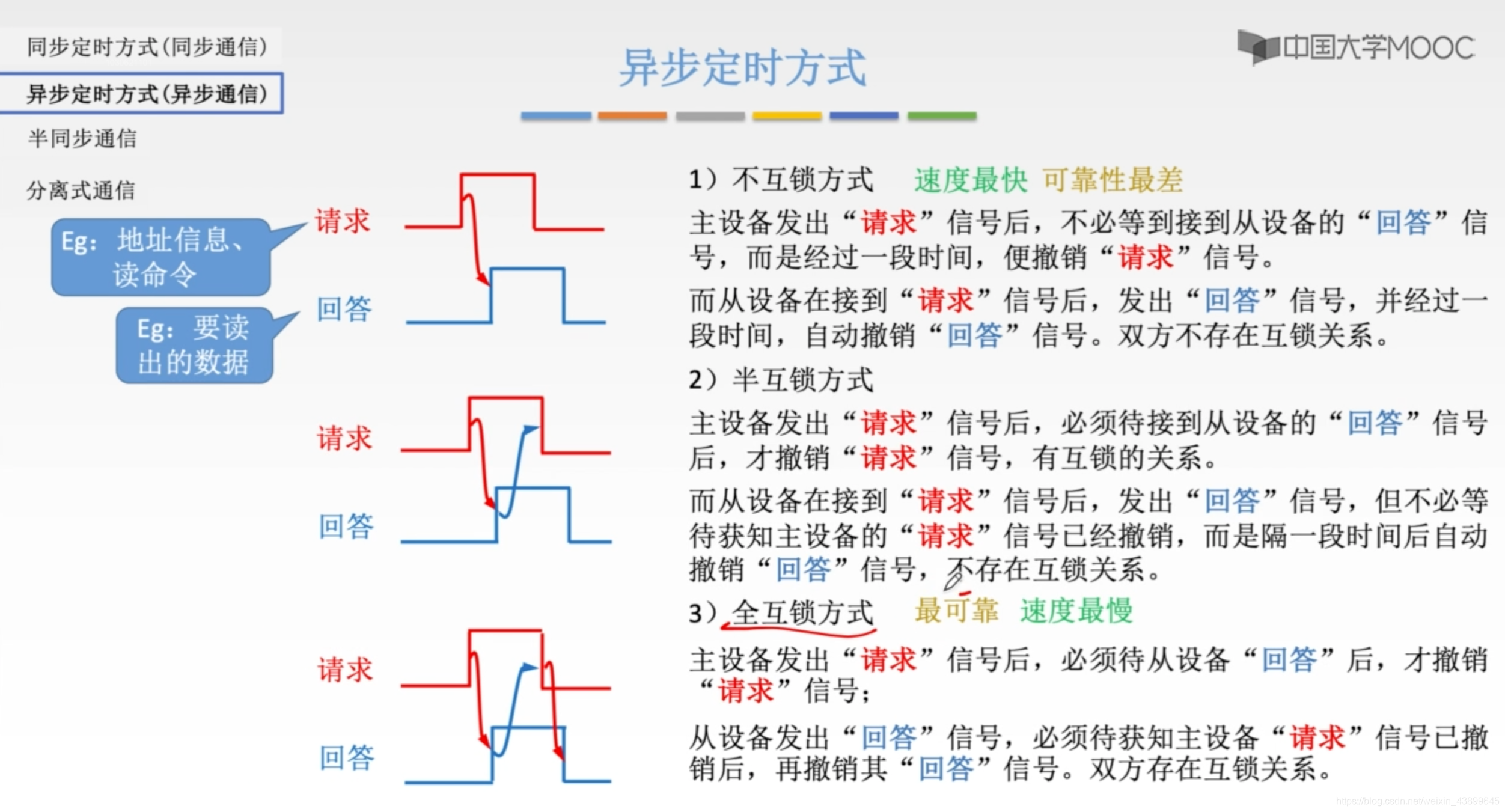

异步通信

在这里插入图片描述

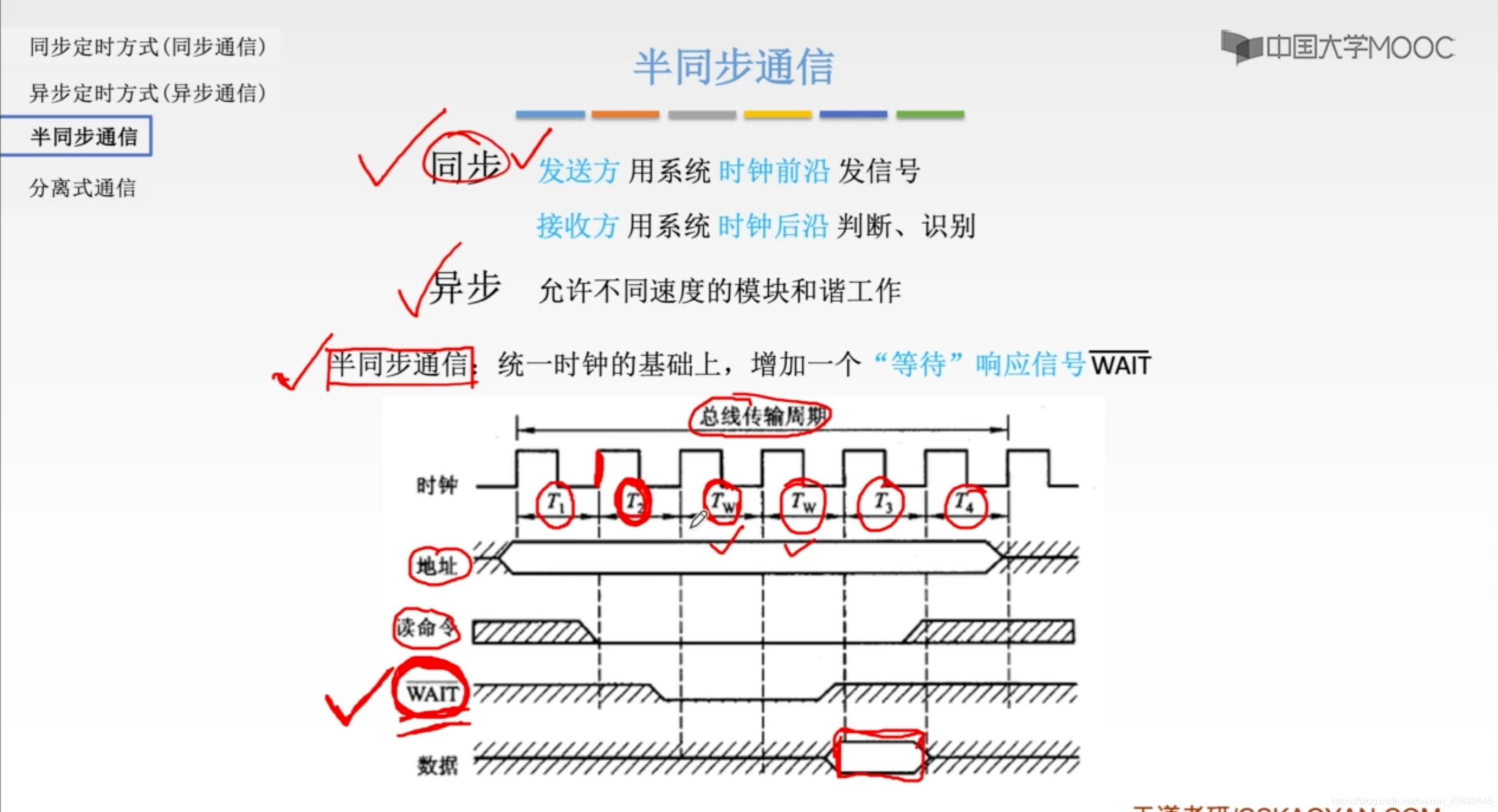

半同步通信

在准备数据的过程中，有可能从设备满足不了主设备的速度，可以通过wait线来让主设备等待一下
在这里插入图片描述

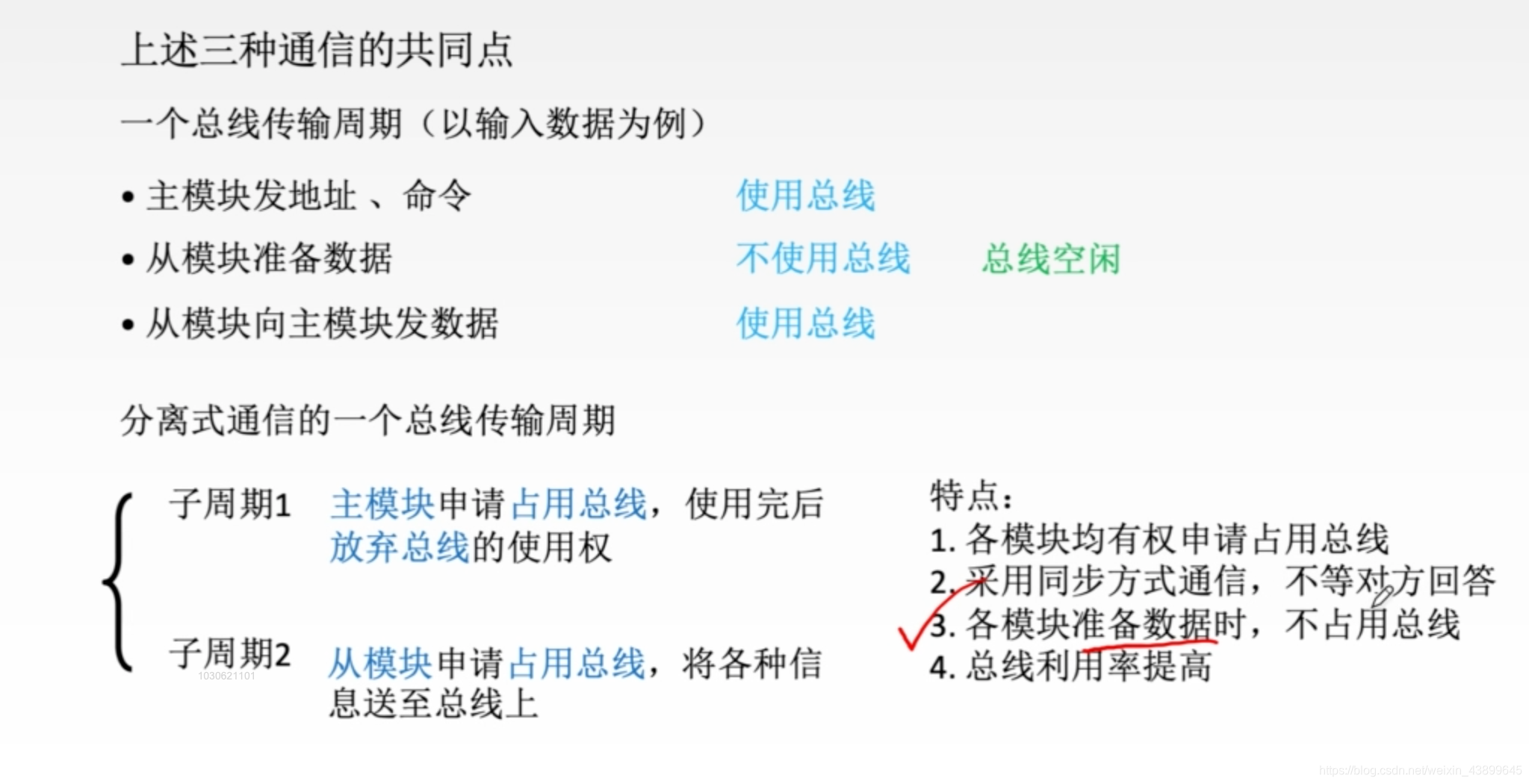

分离式通信

在这里插入图片描述

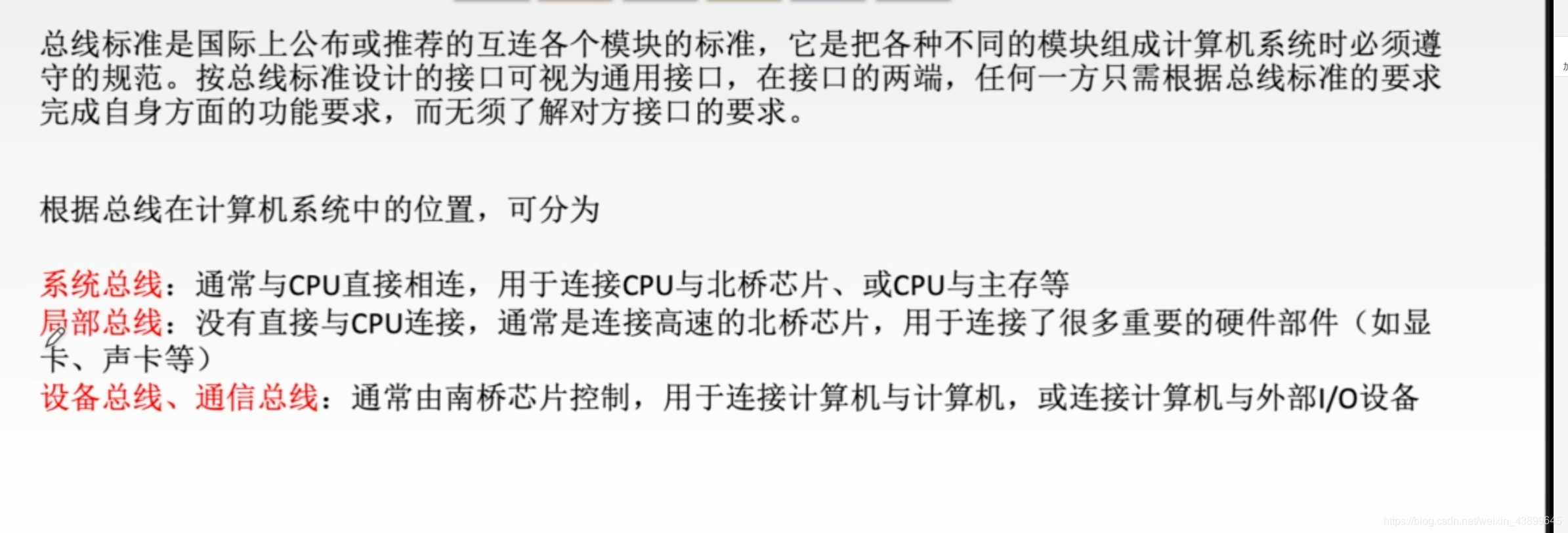

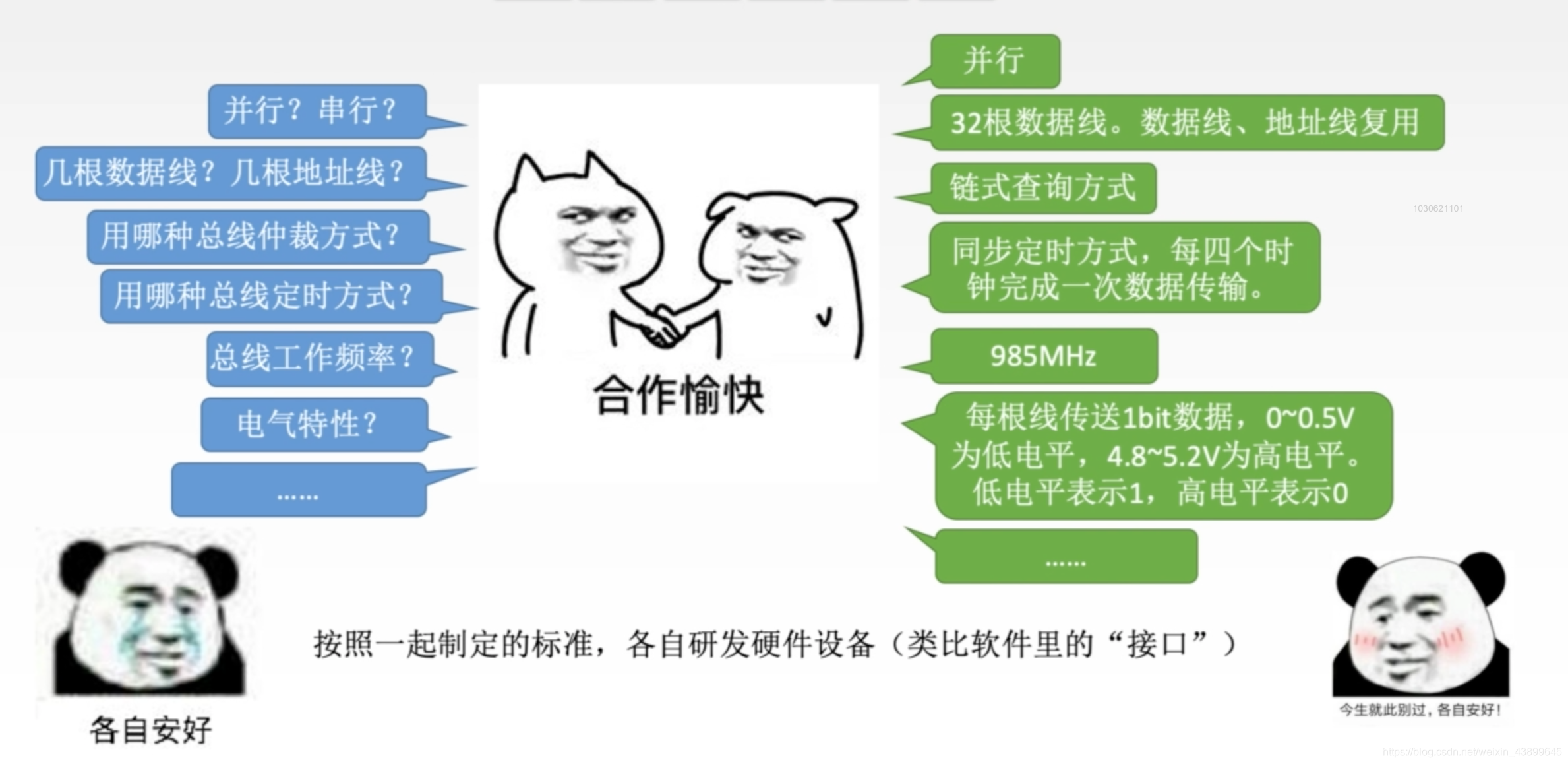

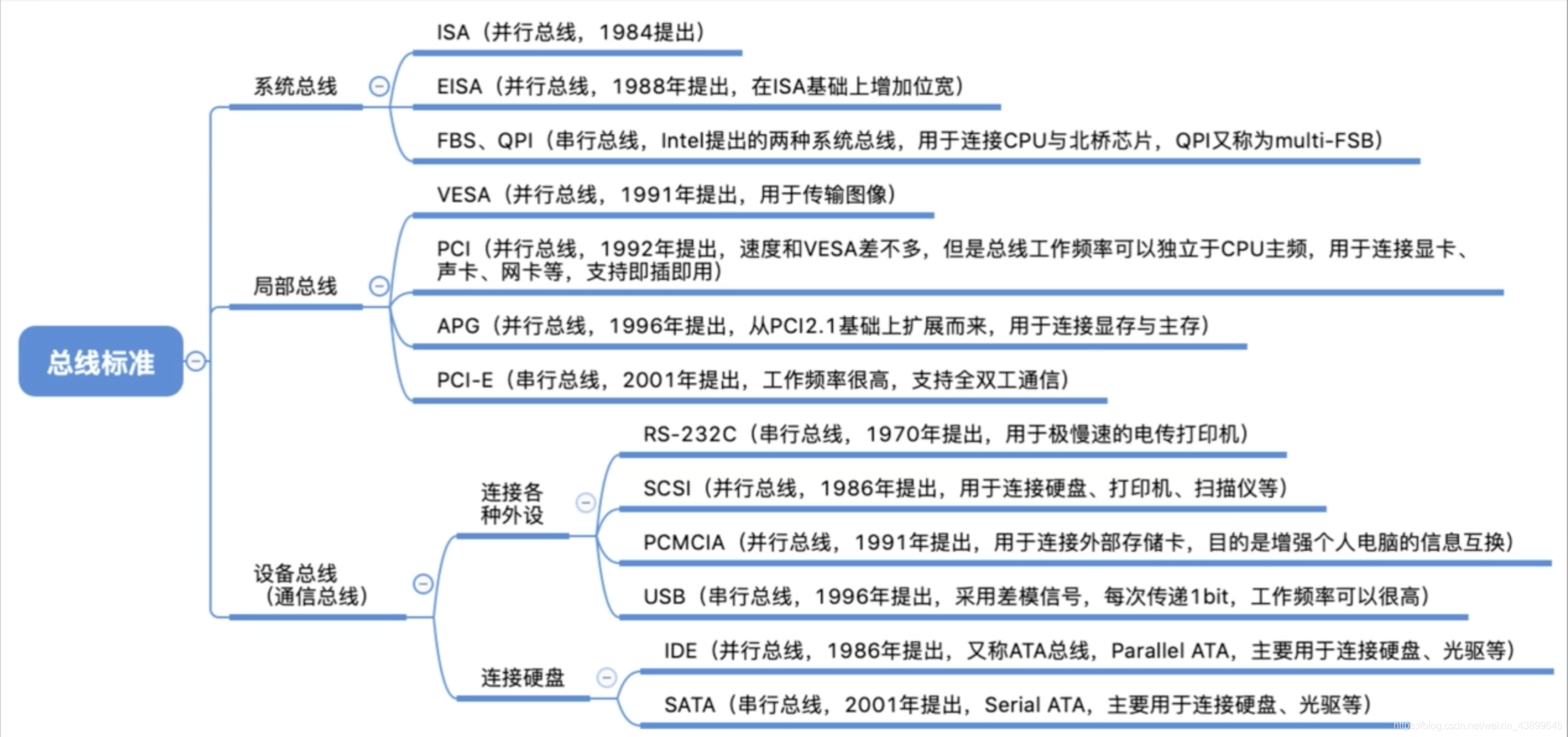

标准

在这里插入图片描述

真题

2019：假定一台计算机采用N通道存储器总线，则总带宽=Nx工作评率x总线宽度
