携程实时用户数据采集与分析系统

一、携程实时用户数据采集系统设计实践


随着移动互联网的兴起，特别是近年来，智能手机、pad等移动设备凭借便捷、高效的特点风靡全球，同时各类APP的快速发展进一步降低了移动互联网的接入门槛，越来越多的网民开始从传统PC转移至移动终端上。但传统的基于PC网站和访问日志的用户数据采集系统已经无法满足实时分析用户行为、实时统计流量属性和基于位置服务（LBS）等方面的需求。

我们针对传统用户数据采集系统在实时性、吞吐量、终端覆盖率等方面的不足，分析了在移动互联网流量剧增的背景下，用户数据采集系统的需求，研究在多种访问终端和多种网络类型的场景下，用户数据实时、高效采集的方法，并在此基础上设计和实现实时、有序和健壮的用户数据采集系统。此系统基于Java NIO网络通信框架（Netty）和分布式消息队列（Kafka）存储框架实现，其具有实时性、高吞吐、通用性好等优点。

1、技术选型和设计方案

一个典型的数据采集分析统计平台，对数据的处理，主要由如下五个步骤组成：

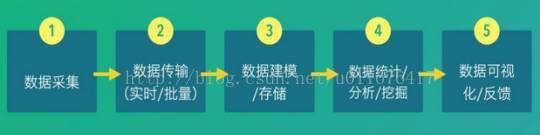

图1 数据平台处理流程


其中，数据采集步骤是最核心的问题，数据采集是否丰富、准确和实时，都直接影响整个数据分析平台的应用的效果。本论文关注的步骤主要在数据采集、数据传输和数据建模存储这三部分。

为满足数据采集服务实时、高效性、高吞吐量和安全性等方面的要求，同时能借鉴互联网大数据行业一些优秀开源的解决方案，所以整个系统都将基于Java技术栈进行设计和实现。整个数据采集分析平台系统架构如下图所示：

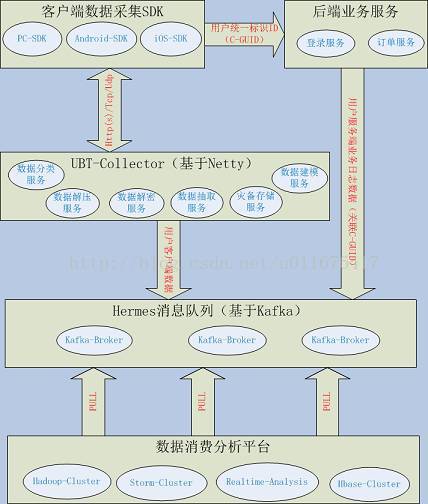

图2 数据采集分析平台系统架构


其中整个平台系统主要包括以上五部分：客户端数据采集SDK以Http(s)/Tcp/Udp协议根据不同的网络环境按一定策略将数据发送到Mechanic(UBT-Collector)服务器。服务器对采集的数据进行一系列处理之后将数据异步写入Hermes(Kafka)分布式消息队列系统。为了关联业务服务端用户业务操作埋点、日志，业务服务器需要获取由客户端SDK统一生成的用户标识（C-GUID），然后业务服务器将用户业务操作埋点、日志信息以异步方式写入Hermes(Kafka)队列。最后数据消费分析平台，都从Hermes(Kafka)中消费采集数据，进行数据实时或者离线分析。其中Mechanic(UBT-Collector)系统还包括对采集数据和自身系统的监控，这些监控信息先写入Hbase集群，然后通过Dashboard界面进行实时监控。

（1）基于NIO的Netty网络框架方案

要满足前面提到的高吞吐、高并发和多协议支持等方面的要求。我们调研了几种开源异步IO网络服务组件（如Netty、MINI、xSocket），用它们和Nginx Web服务器进行了性能对比，决定采用Netty作为采集服务网络组件。下面对它进行一些概要介绍：Netty是一个高性能、异步事件驱动的NIO框架，它提供了对TCP、UDP和文件传输的支持，Netty的所有IO操作都是异步非阻塞的，通过Future-Listener机制，用户可以方便的主动获取或者通过通知机制获得IO操作结果。

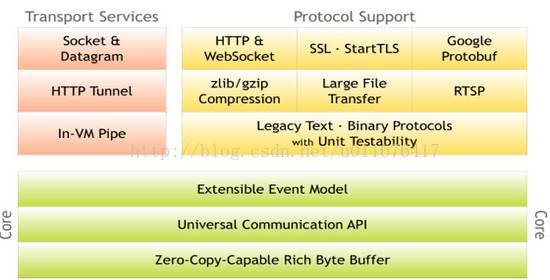

图3 Netty框架内部组件逻辑结构


Netty的优点有：

    功能丰富，内置了多种数据编解码功能、支持多种网络协议。

    高性能，通过与其它主流NIO
