MySQL知识点总结（六）——InnoDB底层架构

InnoDB底层架构总览

关于InnoDB底层架构，网上有一张非常经典的图：

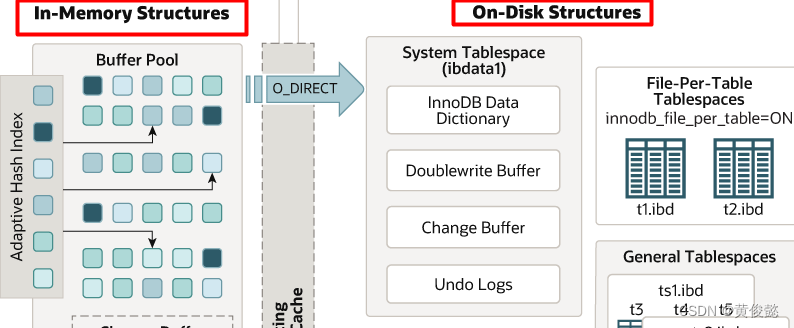

首先InnoDB从整体上分为两大块，一块是内存结构，一块是磁盘结构。

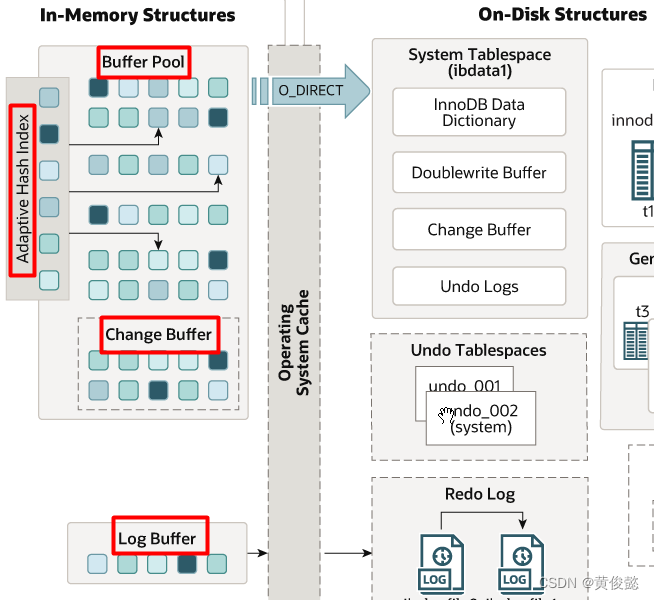

内存结构方面主要有“Buffer Pool”、“Log Buffer”、“Adaptive Hash Index”，其中“Buffer Pool”中还包含了一个“Change Buffer”要特别注意。

• Buffer Pool是InnoDB的内存缓存池，通过Buffer Pool缓存查询结果所在的数据页，下次查询时可以在Buffer Pool中对应的数据页直接取得查询结果，无需再走磁盘IO。
• Change Buffer是Buffer Pool的一部分，InnoDB把数据页的更新缓存到Change Buffer，避免每次SQL增删改都通过磁盘IO更新磁盘数据页，提高SQL增删改的性能。
• Log Buffer是InnoDB的redo log在内存中的缓存，由于InnoDB不会立刻把已被修改的数据页刷到磁盘中，为了避免更新的数据丢失，需要用redo log作为预写日志。
• Adaptive Hash Index是InnoDB默认开启的功能，通过hash算法快速定位缓存到Buffer Pool中的数据页。

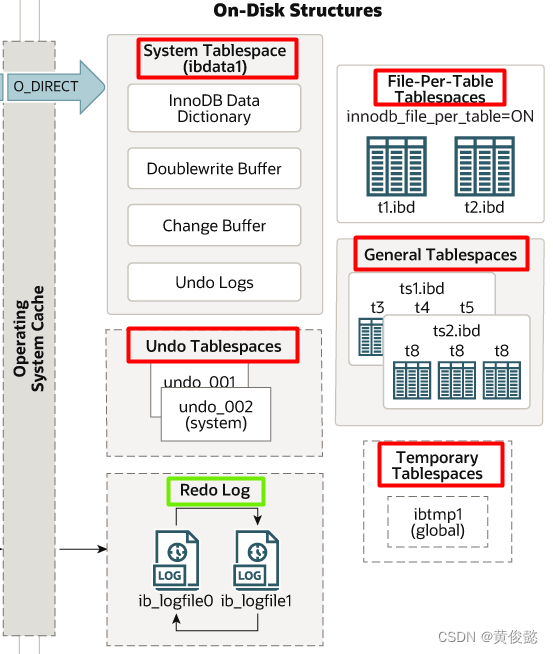

而磁盘结构则主要是各种表空间tablespace，以及Redo Log日志文件。

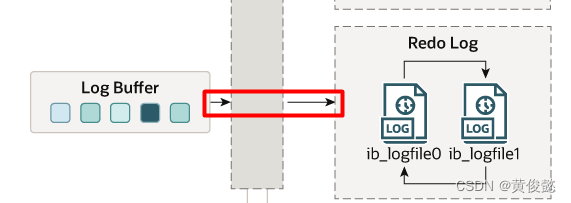

Redo Log很好理解，就是内存中的log buffer持久化到磁盘中的日志文件。

而这里的各种表空间，就有点多，主要包含5类表空间：“System Tablesapce”、“File-Per-Table Tablespaces”、“General Tablespaces”、“Undo Tablespaces”、“Temporary Tablespaces”。

• System Tablesapce：系统表空间，全局只有一份，存储Doublewrite Buffer、Change Buffer、Undo Logs等数据。
• File-Per-Table Tablespaces：我们可以设置我们的每个表自己单独存放在独立的表空间，此时我们每创建一个表，InnoDB都会为我们自动创建一个表空间，每个表空间单独一个“.ibd”文件。老版本的MySQL默认是不开启的，但是从5.6.6版本开始，默认是开启的。
• General Table
