mysql-InnoDb底层数据结构第一章

局部性原理：取一个数据的同时，计算机认为你马上会去取相邻的数据，所以为了节约磁盘Io，计算机会一次取出一页数据，这里有个 “页” 的概念，这样其实去数据的同时会把相邻的数据也取出来放到内存中去，如果下一次取得数据符合这个理论，那好，这样就不需要从磁盘中取了。

操作系统有个 页的单位，大约4kb大小。

所以，mysql 也同样，InnoDb利用局部性原理，有页的概念。那么InnoDb默认的页的大小是16kb

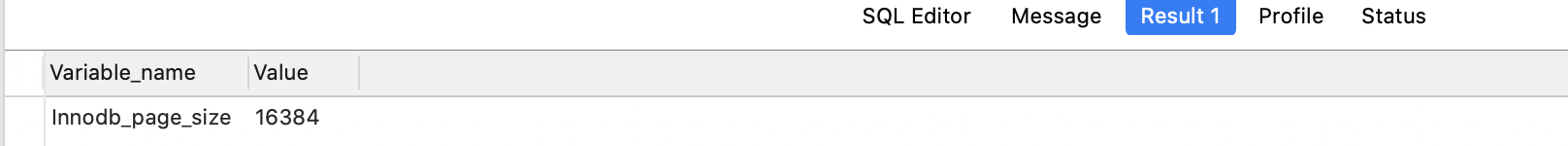

SHOW GLOBAL STATUS LIKE 'Innodb_page_size';

​

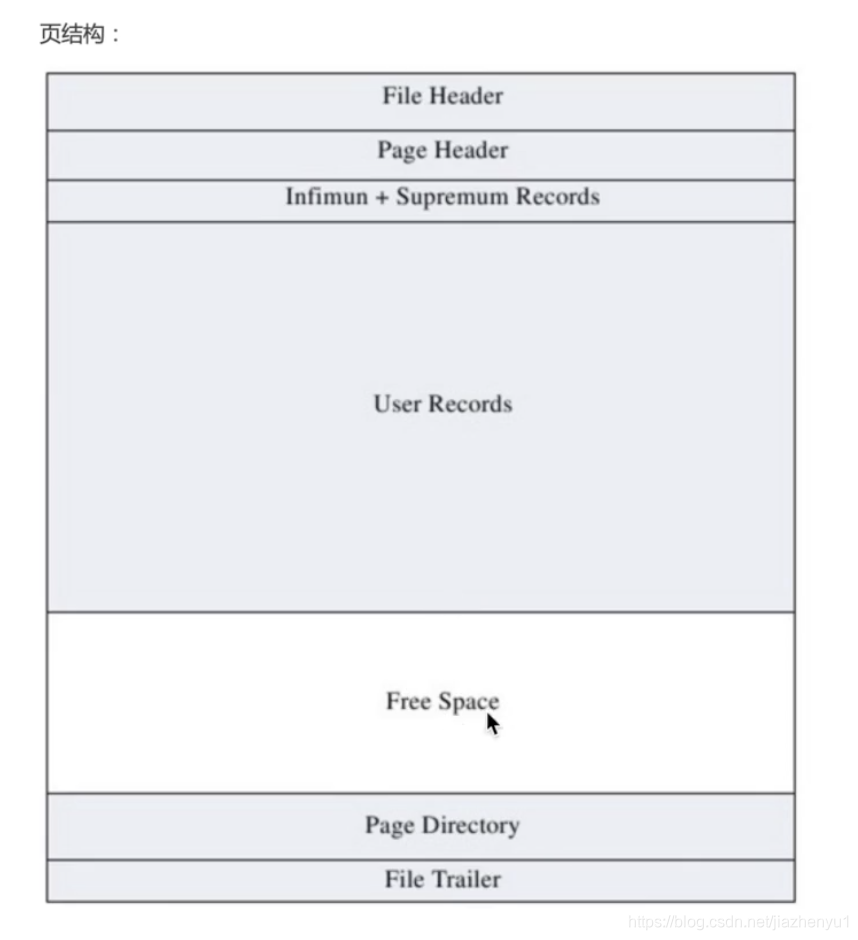

InnoDB 页

数据库不光数据会用页的单位存储，索引，日志，也会使用页来存储。

                                                        ​

UserRecords,用户记录

FreeSpace 空闲空间

PageDirectory

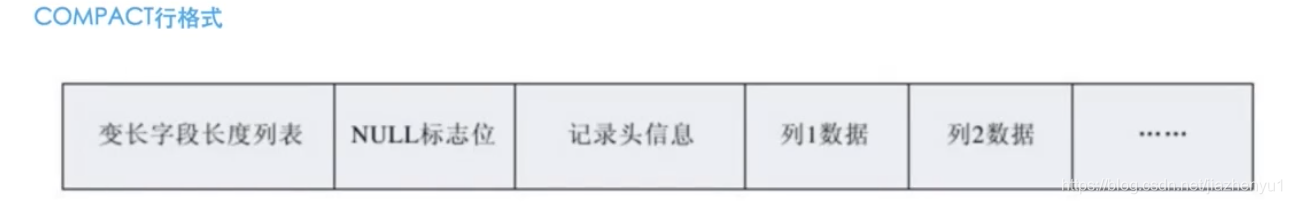

InnoDb 行格式

1. 一行记录可以 以不同的格式存在InnoDB中，行格式分别是Compact，Redundant，Dynamic，和Compressed行格式，我们可以在创建或修改表中指定行格式
2. Create table 表 （列） ROW_FORMAT=行格式名称
3. Alter table 表 ROW_FORMAT=行格式名称

1. 变长字段长度列表：行内如果有varchar字段等长度可变字段，会在一行的头部记录下所有的可变字段的长度信息，按照字段的顺序记录对应起来。
2. Null标志（站一个字节）：如果字段不是not null 的话 ，按照下面的例子，一行记录4个字段，第一条都有值，第二条中间两个字段没有值这样数据容易错乱，

例子：如果

1111

23

用一个标志位来占用空间，（假如标志位是&），

1111

2&&3

可是这样我们，本来没有值，却加了一个数值来代替，有点浪费空间，不可取

所以使用NULL标志位，来记录字段的控制，想象null标志位存储一个key：value，key对应字段， value对应当前字段是否存数据，0代表没有，1代表有数据。所以null标志位里面存储的是每个字段是否有值，和是否为空null。因为字段是有顺序的，所以key可以没有，只存value

比如第一条数据1111 ，第二条数据1001， 一个数组记录null的标志位 。

当然如果所有字段都是标志 not null，那么null标志位就可以去掉。

同样如果字段都是不可变长度的 那么变长字段长度列表也可以去掉。

变长字段长度列表+ Null标志位，在每行中占用3个字节，下面提到。



行益出数据

1. 每行数据的大小限制，加起来不能超过65535个字节,但是除开BLOBs ，这个字段不统计，
2. 也就是说所有字段加起来，空间大小不能超过65535个字节，
3. 例如：
4. create table varchar_size_demo(
5. c VARCHAR(65535)
6. ) CHARSET=ascii ROW_FORMAT=Compact
7. 这个sql报错
8. The maximum row size for the used table type, not counting BLOBs, is 65535.
9. This includes storage overhead, check the manual. You have to change some columns to TEXT or BLOBs,
10. 就是说，一行数据 除了BLOBs字段以外的所有字段，大小不能超过65535个字节，但是没有超过也报错了，因为一行数据，还有变长字段长度列表+ Null标志位，占用了3个字节
11. create table varchar_size_demo(
12. c VARCHAR(65532)
13. ) CHARSET=ascii ROW_FORMAT=Compact
14. 修改成这样就不会报错了，
15. 那么Null标志位占用了多少个字节？
16. create table varchar_size_demo(
17. c VARCHAR(65533) NOT NULL
18. ) CHARSET=ascii ROW_FORMAT=Compact
19. 如果写NOT NULL 就没有了Null标志位，在加一个字节，也能执行成功，
20. 所以 Null标志位占用1个字节，那么变长字段长度列表就占用2个字节。

总结：定义字段大小的时候，不知道多少合适，就可以根据这个参照，来定义字段的大小。

开始就讲到，我们一页可以存16384个字节，

那么我一行最多能存65535个字节那么：

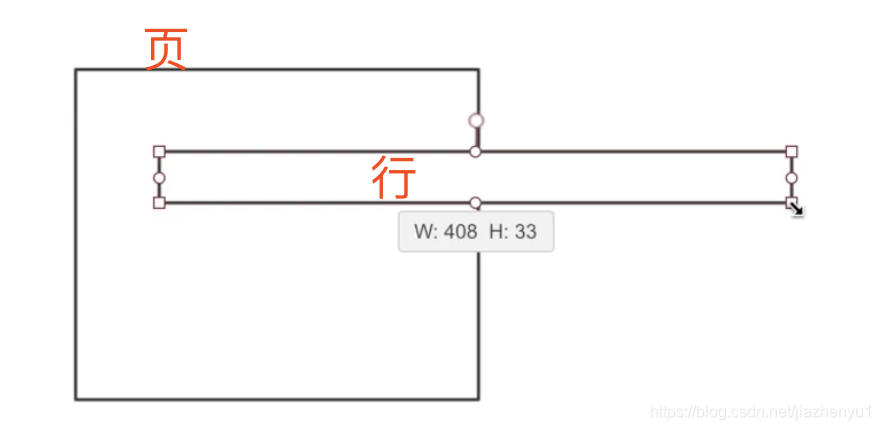

可能出现这样的情况，一页都容不下一行的数据这个就是行益处。

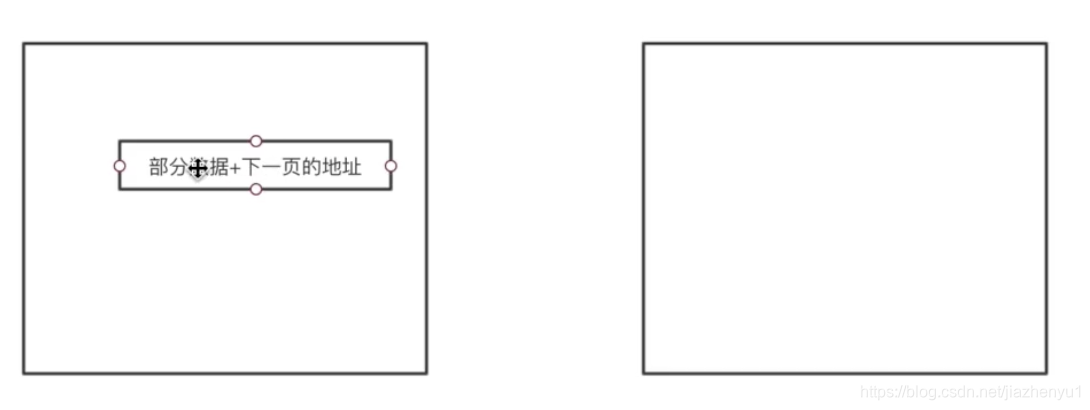

那么我就把一行数据拆分成多个，过个页来存储，，第一页的那行记录里

有部分数据+下一页地址

这个就是Compact行格式的做法

还有别方法Dynamic和Compressed行格式

根Compact行格式类似，只不过在行益处数据有分歧。

Compressed行格式会采用压缩算法对页面压缩。

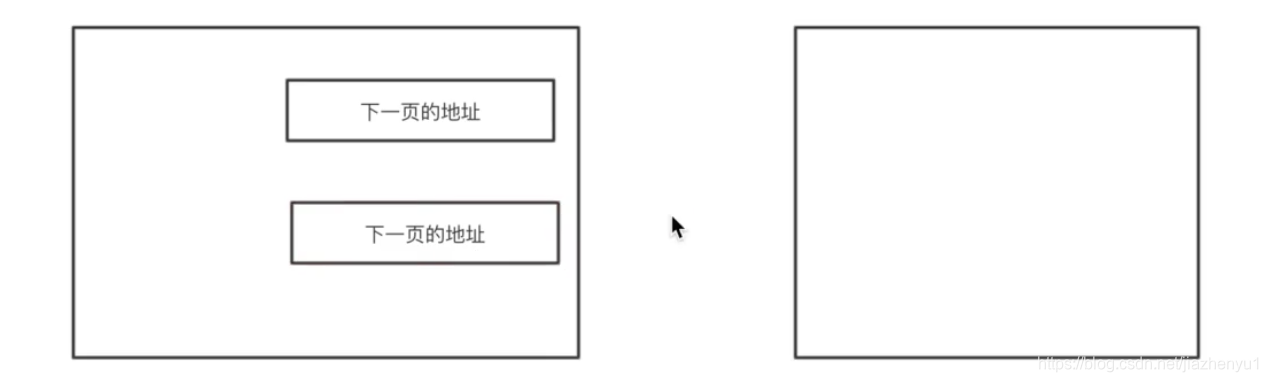

这种是在第一页只存每行记录的下一页的地址，不存用户数据，下一页在存用户数据，如果不够存，在根据刚才方法。

这样第一页只存一个地址，很小，就可以存很多条数据了，索引使用。







这一篇是理解索引的基础
