HTML5(八)——SVG 之 path 详解

path 是 SVG 基本形状中最强大的一个，不仅可以实现我们上一篇《HTML5(七)——SVG基础入门》中，介绍的 SVG 预定义的 line、rect、circle、ellipse、line、polyline、polygon 六种基本形状。还可以实现更复杂的效果，我们就开始学习 path 如何应用。

一、path 路径详解

1.1、path 命令

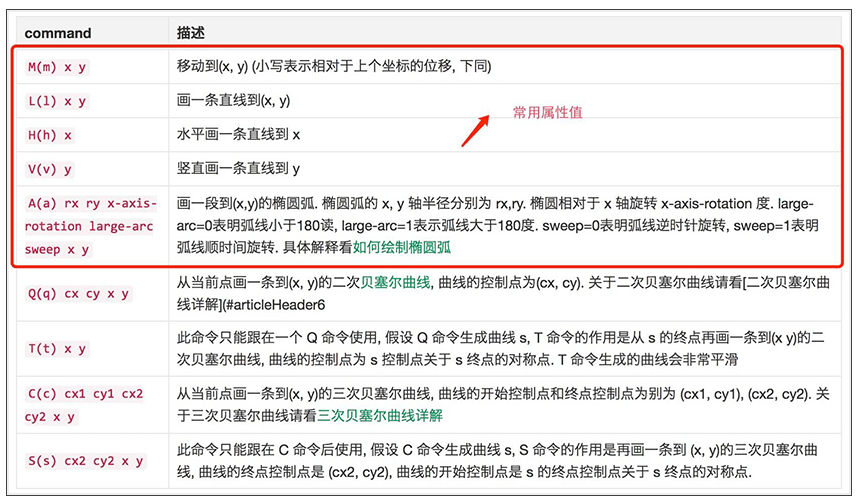

path 用于定义一个路径，其中命令就是控制这条路径的，以下命令就是可用于路径数据：

注：以上所有命令大小写都可以，区别是大写命令表示绝对定位，小写表示相对定位。

1.2、path 使用

使用语法：<path d=" M x1 y1 L x2 y2 H x3.... " stroke="red"></path>

d：引出路径，d 中的值由多条命令组合而成。

圆弧在实际场景中应用非常广泛，A 命令中参数较多，large-arc 和 sweep 较难理解，详细介绍下。

使用语法：<path d="M x y A rx ry x-axis-rotation large-arc sweep x y"></path>

如上图所示，A 到 B 两个点再加半径，可以绘制出 4 条弧线，具体选哪一条呢？就是由 large-arc (是否是大弧)和 sweep(是否逆时针旋转) 两个参数决定。

large-arc = 1 表示弧度大于等于180，反之就是小于180。

sweep = 0 表示逆时针旋转，反正顺时针旋转。

所以上述 4 条弧线分别对应的两个参数为：

• 1：(0 0)
• 2：(0,1)
• 3：(1,1)
• 4：(1,0)

eg：使用 path 绘制一条直线、半圆、直线，连接起来形成一个拱桥，代码如下：

<svg  version="1.1" height="400" width="550">
 <path d="
  M 0 100  //（0，100）是起点
  L 100 100  // 画一条直接到 (100,100)
  A 100 100 0 1 1 300 100  // 画一段圆弧
  L 400 100 //画一条直线到 (400,100)
" stroke="black" stroke-width="1" fill="none"></path>
</svg>

运行结果如下：

可以自己修改上述 A 中 参数观察半圆的变化。

1.3、js 操作path

我们经常使用js动态添加、移除元素等，可以实现更炫酷的特效，那js能动态操作path吗？如何操作呢？

我们使用js动态绘制一个与上边案例eg1一样的path。

<svg  version="1.1" height="400" width="550" id="svg"></svg>
<script >
 window.onload = function(){
  let svg = document.getElementById("svg")
  let path = document.createElement("path")
  path.setAttribute('d',"M 0 100  L 100 100  A 100 100 0 1 1 300 100   L 400 100")
  svg.appendChild(path)
}
</script>

运行代码，我们发现没有报错，也没有显示任何结果。

添加：alert(path)，打印出 [object HTMLUnknownElement]。

说明 html 把 path 当作普通的 html 标签解析了，发现并不认识该标签，所以页面没有任何效果，此时我们需要介绍一个新的创建元素方法。

createElementNS介绍

createElementNS 是创建一个具有指定的命名空间URI和限定名称的元素。

使用语法：document.createElementNS(namespaceURI, qualifiedName[, options]);

• namespaceURI 指定与元素相关联的命名空间URI的字符串。创建的元素的namespaceURI (en-US)属性使用namespaceURI的值进行初始化。
• qualifiedName指定要创建的元素的类型的字符串。 创建的元素的nodeName (en-US)属性使用qualifiedName的值进行初始化。
• options可选的一个可选的包含单个属性的ElementCreationOptions对象，其值是预先使用customElements.define()定义的自定义元素的标签名称。为了向后兼容自定义元素规范的早期版本，一些浏览器允许您在此使用字符串替代对象，其中字符串的值是自定义元素的标签名称。

生成path元素代码：

let path = document.createElementNS(
  "http://www.w3.org/2000/svg",
  "path"
)

js操作属性时，html元素与SVG元素区别：

普通html元素可以使用两种方法：

1. setAttribute(x,val) / getAttribute(x)
2. obj.x

SVG操作方法只有一种

1. setAttribute(x,val) / getAttribute(x)

eg3：图表中饼图是特别常见的，我们就先使用 js 动态地绘制一个扇形圆弧。

<svg  version="1.1" height="400" width="550" id="svg"></svg>
<script >
 function d2a(n){
  return Math.PI*n/180
 }
 function pie(ang1,ang2,r,cx,cy){
  let svg = document.getElementById("svg")
  let path = document.createElementNS("http://www.w3.org/2000/svg","path")
  let arr = []
  let x1 = cx + Math.sin(d2a(ang1))*r
  let y1 = cy - Math.cos(d2a(ang1))*r
  let x2 = cx + Math.sin(d2a(ang2))*r
  let y2 = cy - Math.cos(d2a(ang2))*r
  arr.push(`M ${cx} ${cy} L ${x1} ${y1} A ${r} ${r} 0 0 1 ${x2} ${y2} `)
  arr.push("Z")
  path.setAttribute('d',arr.join(' '))
  svg.appendChild(path)
 }
 window.onload = function(){
  pie(20,180,200,200,200)
 }
</script>

运行结果如图所示：

如果有兴趣，可以自己修改开始角度和结束角度，可以绘制出很多种不同效果的圆弧。

二、样式以及优先级

上述代码

<path d="
  M 0 100  //（0，100）是起点
  L 100 100  // 画一条直接到 (100,100)
" stroke="black" stroke-width="1" fill="none"></path>

上述属性可以分为两类：

• 只能为属性 - 决定图形或路径形状的
• 可以放样式 - 视觉上的效果

如 troke、fill等是控制视觉上的效果，这样的属性可以放入 style 样式中。所以上述代码可以改写为：

<path d="
  M 0 100  //（0，100）是起点
  L 100 100  // 画一条直接到 (100,100)
" style="stroke:black;stroke-width:1;fill:none"></path>

该样式可以放到 head 的 style 中，代码为：

path{
 fill:none;
 stroke:black;
 stroke-width:1
}

还可以通过 class、id、标签等添加样式，他们的优先级分别为：

属性< * < 标签 < class < id < 行间

path 的样式控制同样适用于 SVG 预定义的 rect、circle、ellipse 等元素。
