实验中，PC1和PC2分别位于192.168.10.0和192.168.20.0网段。交换机的24口被设为聚合口，允许VLAN10和20通过。接口g0/0/1和g0/0/2分别配置为VLAN10和20的接入端口。路由器的g0/0/0.10接口用作VLAN10的通信，启用ARP广播并设定IP地址为192.168.10.254/24。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

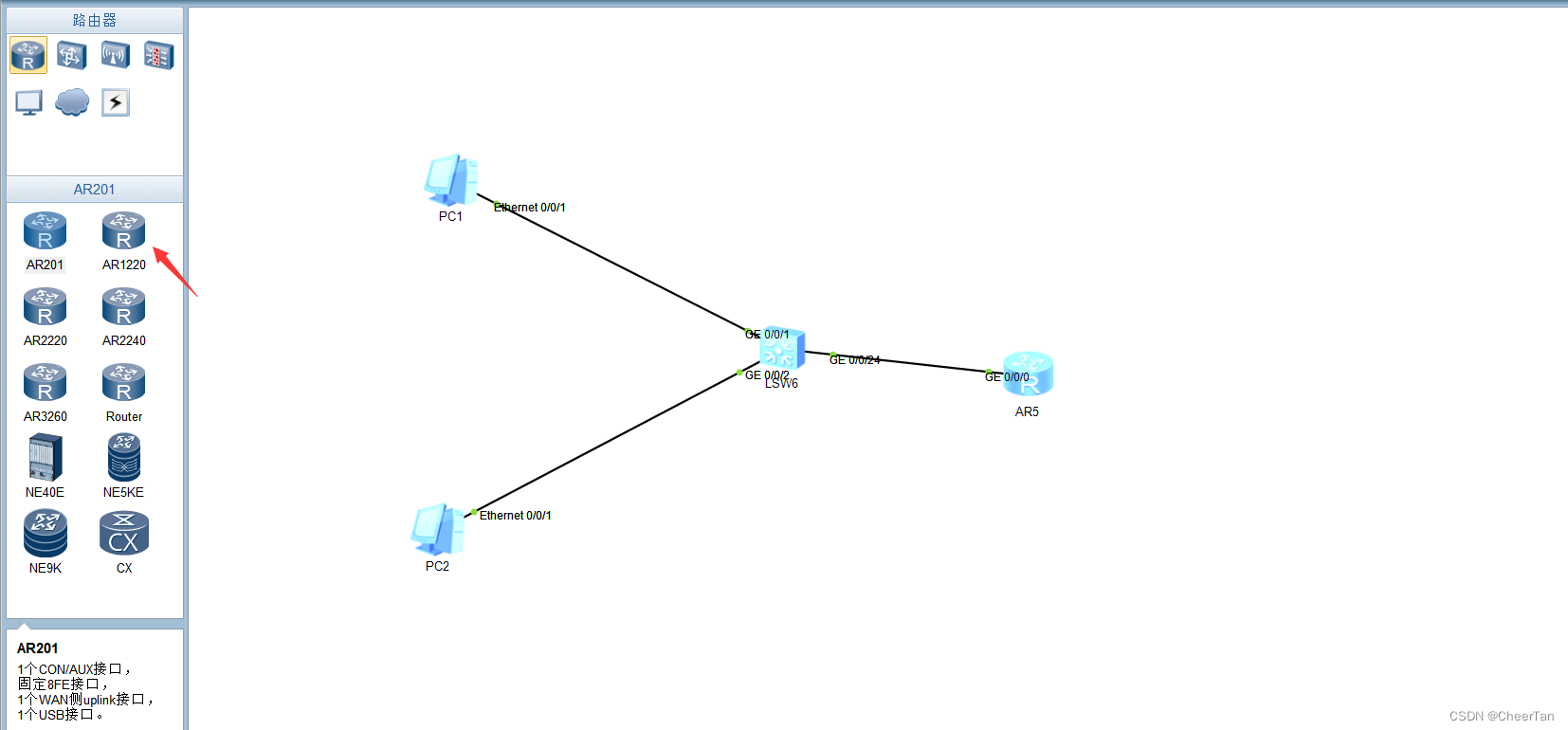

简单物理连接

在这里插入图片描述
本次实验PC1,PC2的网段分别为192.168.10.0，192.168.20.0
交换机命令：24口作为聚合口，设置通过的vlan 10，20

vlan batch 10 20
inter g 0/0/1
port link-type access
port default vlan 10
inter g 0/0/2
port link-type access
port default vlan 20

inter g 0/0/24
port link trunk
port trunk  allow-pass vlan 10 20

路由器命令：

interface g 0/0/0.10
dot1q termination vid 10
arp broadcast enable
ip address 192.168.10.254 24
