Lab01: Logisim简单数字电路模拟实验

                          Lab01: Logisim简单数字电路模拟实验

一、实验目的：



（1）理解计算机硬件如何表示、存储和控制数据；

（2）解决复杂系统或问题时使用抽象和分解的思想



二、实验环境：

在LogisIm下进行简单数字模拟实验。



三、实验内容：

按照下面步骤完成实验内容，回答实验问题。实验内容分为基本实验和两个进阶实验。注意你设计的电路将被用做设计更大、更有趣的电路的抽象工具。如果多次重复这个步骤，就能设计出笔记本或者手机中的硬件。



四、基本实验：

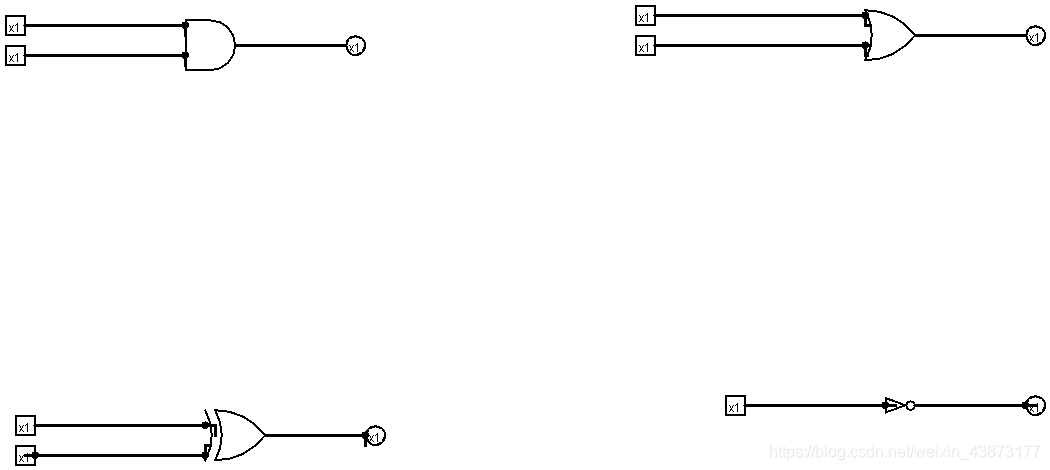

1、与门、或门、异或门、非门

2、实验问题：

上输入	0	0	1
下输入	0	1	1
AND输出	0	0	1
OR<
